新疆乌什县“供电到户”工程初设代可研

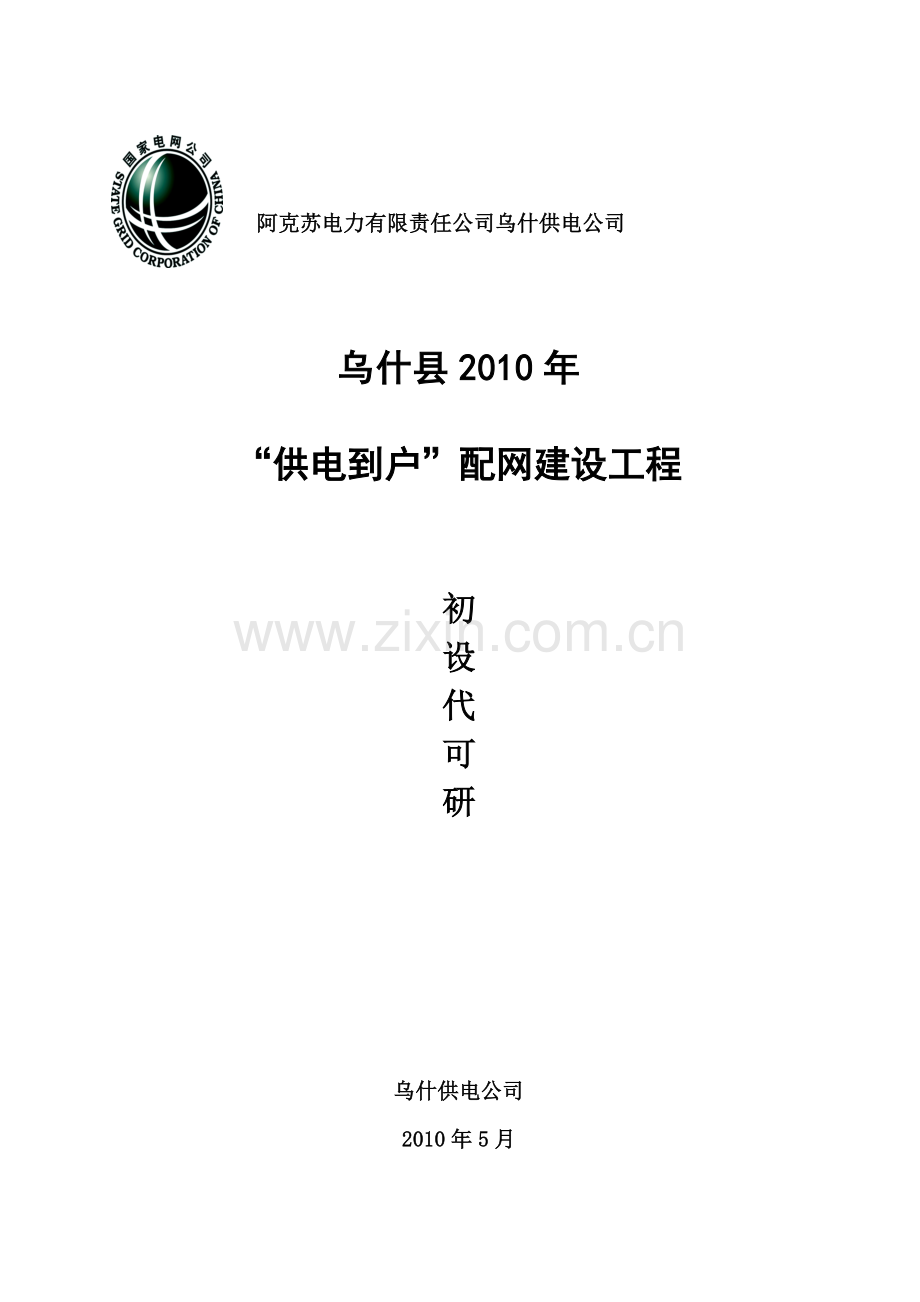

阿克苏电力有限责任公司乌什供电公司

乌什县2010年

“供电到户”配网建设工程

初
设
代
可
研

乌什供电公司
2010年5月

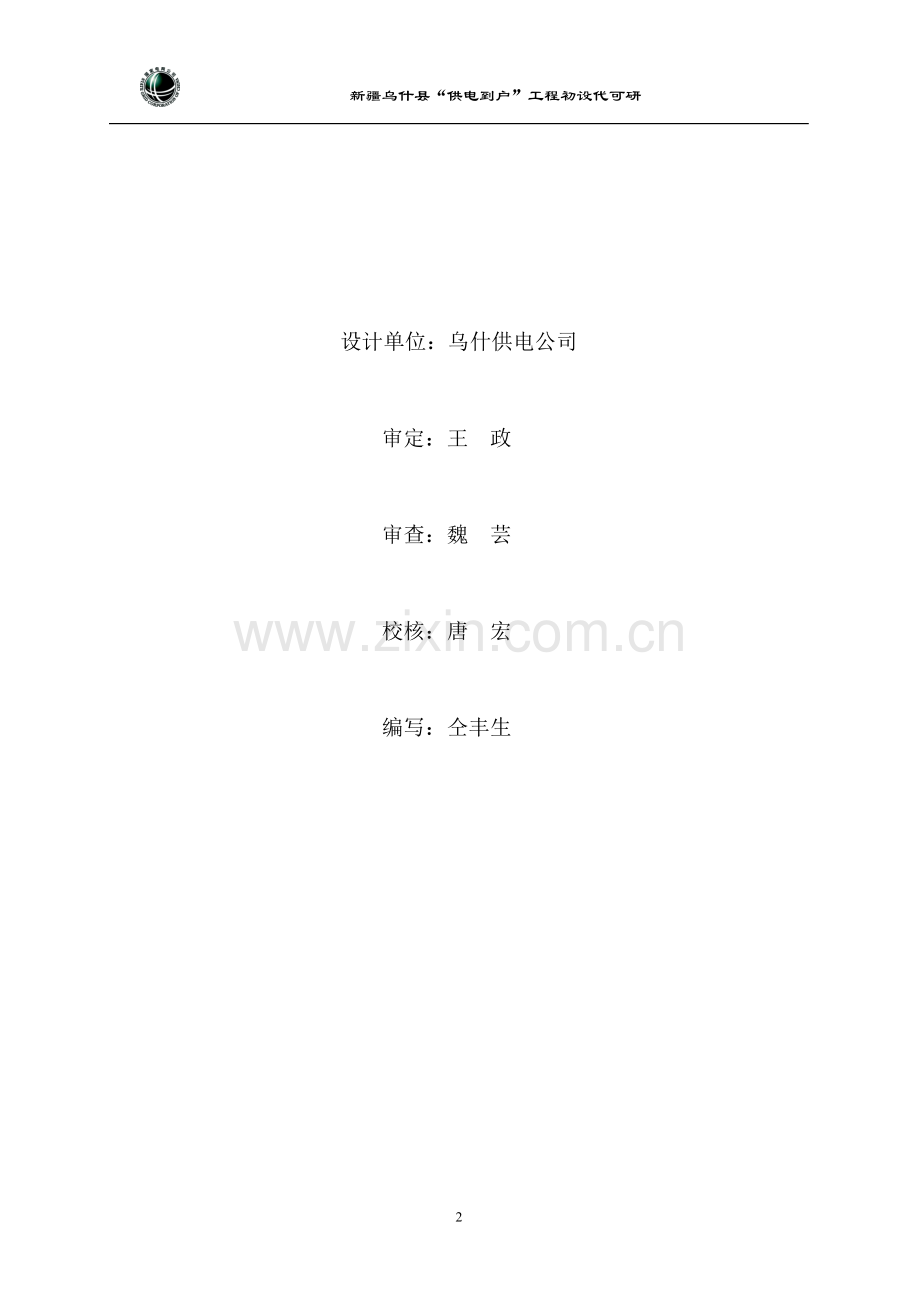

设计单位：乌什供电公司

审定：王 政

审查：魏 芸

校核：唐 宏

编写：仝丰生

目 录
第一章 总 论 4
1 2010年供电到户工程项目概况 4
1.1 编制依据 4
1.2 工程概况: 4
1.3 编制原则 5
1.4 地理位置、气象、地质及经济状况 5
第二章 项目必要性及电力分析与预测 7
2.1 电力系统现状 7
2.2 输配电网现状 8
2.3 项目建设任务 11
第三章 电网完善工程设计 13
3.1阿合雅乡低压线路改建工程 13
3.2 阿恰塔格乡低压线路改建工程 20
3.3 亚科瑞克乡低压线路改建工程 25
3.4新建乌什县城中心变—县农副产品加工园区线路工程 31
3.5 阿合雅乡10KV1052阿棉线线路改建工程 37
3.6 英阿瓦提乡10KV1032英开线线路改建工程 42
3.7 依麻木乡10KV1021大依线线路改建工程 47

第一章 总 论
1 2010年供电到户工程项目概况
1.1 编制依据
1.1.1《关于报审2010年第二批农网项目工作的通知》
1.1.2《国家电网公司电网建设与改造技术导则》
1.1.3《架空配电线路设计技术规程》[SDJ-206-87]、《10千伏及以下架空线路设计技术规程》DL/T5220-2005
1.1.4《乌什国民经济和社会发展第十二个五年规划纲要》
1.1.5《国家电网公司输变电工程典型设计》（10kV及以下分册）
1.1.6 定额依据：
《新疆维吾尔自治区建筑安装工程费用（2009年版）》，《新疆维吾尔自治区乌鲁木齐地区单位估价汇总表（2009年版）》
1.1.7取费依据：《新疆维吾尔自治区建筑安装工程费用定额（2009年版）》
1.2 工程概况:
根据乌什县“十二五”规划，结合乌什经济发展前景与供电现状，乌什供电公司对2011年供电到户工程项目进行了前期的可研和初设工作。乌什2011年供电到户工程项目实施后，可满足近十几年的负荷增长需要，供电可靠性也将得到很大提高。同时，也给乌什县工农业经济发展及电力生产带来很大的经济效益和社会效益，也为当地的社会稳定，构建和谐社会和创建精神文明、发展文化事业奠定基础。由此提出2011年供电到户工程项目设计方案，提交上级有关部门审批。
1.3 编制原则
遵循国家电网公司“典型设计”原则及方法，即：安全可靠、自主创新、技术先进、标准统一、提高效率、注重环保、节约资源、降低造价。同时，坚持实事求是、因地制宜、分轻重缓急、合理安排，在充分发挥现有工程效益的基础上，制定结合实际、切实可行的建设(改造)方案，使配网布局合理，供、配电基本平衡。
1.4 地理位置、气象、地质及经济状况
1.4.1 地理位置
乌什县位于塔里木盆地西北部，行政隶属新疆维吾尔自治区阿克苏地区，县境东邻温宿县，西靠柯尔克孜自治州阿合奇县，北靠吉尔吉斯，南临柯坪县。地理位置北纬4041－4150之间，东经7824－8002，海拔1400－1600米之间，全县总面积8943平方公里。
1.4.2 气象、地质
乌什县属大陆性暖熳带干旱气候，特点冬季严寒，春温不稳，秋温下降迅速，目光充足，热量丰富，降水量少，气候干燥，气温变化剧烈，历年平均气温9.1摄氏度，极端最高气温35.5摄氏度，极端最低气温－26.6摄氏度，历年平均风速2M／S，极端最大风速20M／S，日照全年可达2750－2850小时，持续212天，无霜期206天，年平均生理辐射135千卡／平方米。光照资源十分丰富，历年平均降水量91.5毫米，为降水量的45倍，平均冻土深度77厘米，最大冻土深度120厘米，极端的干旱气候使农业绝对依靠灌溉，以天山冻雪融化，泉水水系为命脉的绿洲农业区，灾害性气候，干旱、冰雹、霜冻、风沙。
境内主要有托什干河，托什干河发源中吉边境的拉格尔克山脉，河道全长457公里，河流自西向东，与天山南脉平行，水系成梳妆分布，经阿合奇县向东流入乌什，多年径流量为25.6亿立方米，其中入境水量为11.7立方米，目前已经建成投运的水电站有1座。
乌什县矿产资源有铅锌矿，磷矿石、铅土矿等，目前开发利用的有铅、磷等矿物质。

表1－1 乌什县35kV及以下架空输配电线路气象条件
气象区
D类气象区
大气温度（℃）
最高
+40
最低
-30
覆冰
-5
最大风
+8
安装
-15
外过电压
+15
内过电压平均气温
+5
风速（m/s）
最大风
30
覆冰
10
安装
10
外过电压
10
内过电压
15
覆冰厚度（mm）
10
冰的密度（kg/m3）
0.9×103
1.4.3 社会经济状况
全县共分八乡一镇107个行政村，2008年全县统计总人口20.3092万人，其中农业人口16.5592万人，乌什县是南疆少数民族地区，少数民族人口占全县总人口的97.08％，汉族人口占全县总人口的2.92％，乌什县产业以农业为主，农业占全县总人口的85％。
1.4.4 城市特色
乌什素有“塞外疆南”之称，境内有众多的古迹和风景胜地，位于城西端的燕子山，雄伟壮丽，山脚下，九眼泉水清澈甘甜，山顶悬崖石刻“远迈汉唐”，苍劲园景山色，池光倒影，相映成画，闻名遐迩，吸引着各地游客，这两处是境内的主要旅游点，城西三公里处的库术布降因细沙自山顶倾流而下，形成了独特的大沙库，每年6月，沙库游人聚集，成了乌什县的一大景观。
第二章 项目必要性及电力分析与预测
2.1 电力系统现状
乌什县目前有1座110kV变电站，即乌什大桥110kV变（1×16兆伏安+1×10兆伏安），乡镇有4座35kV变电站，分别是35kV阿合雅变（1×2兆伏安）、35kV英阿瓦提变(1×1兆伏安)、35kV西厢变(1×2兆伏安)、35kV县城中心变（1×4兆伏安 +1×5兆伏安）。
2009年乌什供电公司售电量为3810.93万kW.H，辖区内年均负荷5322.42kW，最高负荷12959kW。

kW 乌什县春夏季典型日负荷曲线
9840

2800
1220
0 4 8 12 16 20 24 时

乌什县秋冬季典型日负荷曲线
kW
12959

2450
1560
0 4 8 12 16 20 24 时
2.2 输配电网现状
辖区内现有35kV线路7条，总长为103.221千米，分别为35kV恰合线、中大线、大英线、阿大线、中奥线、中燕线、五奥线，均为架空线路，其中:中大线、五奥线线径为LGJ-120mm2，恰合线、大英线、阿大线、中奥线、中燕线线径为LGJ-70mm2。
10kV线路共14条，全长为603.321千米，均为架空线路，其中：为县城供电的线路有10kV中地线、中热线、中银线、中医线，主干线路线径均为LGJ-70mm2.
为农村区域供电的线路为10kV阿西线、阿棉线、阿农线、大桥线、大洋线、大依线、英镇线、英开线、奥亚线、奥贝线等，这些10kV线路均为架空裸导线，线径为LGJ-50mm2。
公司辖区内，公用配电变压器共511台,总容量为14.275兆伏安。专用配电变压器共224台，总容量为18.319兆伏安。

表2－2 2001-2009年供电可靠率及综合电压合格率统计表
年份
2001
2002
2003
2004
2005
2006
2007
2008
2009
供电可靠率（％）
86.85
86.97
87.56
88.75
88.84
89.73
90.61
99.63
99.66
综合电压合格率（％）
87.5
87.68
88.13
88.48
88.51
89.28
90.19
98.01
98.06

表2－1 35kV及以下输配电网供电半径及手拉手率统计表
项目
条数
标准
（千米）
结构
未超半径
超半径
手拉手率
输电线路（条）
7
30
单线弱联
7
0
0
配电线路（条）
14
15
单线辐射
7
7
0
公变台区（台）
511
0.5
单线辐射
202
309
0

表2－2 35kV及以下输配电线路线径统计
项目
条数
LGJ-35mm2
LGJ-50mm2
LGJ-70mm2
LGJ-95mm2
LGJ-120mm2
输电线路（千米）
7
－
－
83.821
-
19.4
配电线路（千米）
14
-
603.321
－
-
-
低压台区（台）
511
305
206
－
－
－
2.2.1乌什电网存在的问题
1、农村0.22kV线路较多，造成配变台区三相负荷不平衡，农村线路线损较大，制约了农村经济的发展
2、10kV线路供电半径较长，末端电压偏高，供电可靠性较低，线损较大，随着经济的发展，影响用户的用电需求。
3、乌什县为全国绿化模范县，绿化覆盖率达到85%，绿化面积达到8000多平方公里，需要加大绝缘化改造力度。
4、随着新农村、抗震安居、牧民定居工程的建设出现了新的无电户。
2.3 项目建设任务
2.3.1阿合雅乡低压线路改建工程
阿合雅乡0.22kV线路总长为115千米，本次0.22kV线路改建工程涉及 36个台区，新增配电变压器18台，安装四合一考核箱18台，共改建0.22kV线路14.173千米。投资总额：172.31万元。
2.3.2阿恰塔格乡低压线路改建工程
阿恰塔格乡0.22kV线路总长为62千米，本次0.22kV线路改建工程涉及9个台区，新增配电变压器5台，安装四合一考核箱5台，共改建0.22kV线路17.744千米。投资总额：120.63万元。
2.3.3亚科瑞克乡低压线路改建工程
亚科瑞克乡0.22kV线路总长为30千米，本次0.22kV线路改建工程涉及18个台区，新增配电变压器9台，安装四合一考核箱9台，共改建0.22kV线路9.8千米。投资总额：99.81万元。
2.3.5 阿合雅乡10kV1052阿棉线线路改建工程
改建10kV1052阿棉线（0#—83#杆）6.2公里，安装真空断路器1台。投资总额：45.58万元。
2.3.6 英阿瓦提乡10kV1032英开线线路改建工程
改建10kV1032英开线（0#—74#杆）5.4千米，更换10米电杆74基，安装真空断路器1台。投资总额：70.77万元。
2.3.7依麻木乡10kV1021大依线线路改建工程
新建10kV线路4.5千米，改建10kV线路9.5千米，安装真空断路器1台。投资总额：102.23万元。
以上七项西部电网完善工程项目总投资额为：719.53万元。

第三章 电网完善工程设计
3.1阿合雅乡低压线路改建工程
3.1.1阿合雅乡低压线路的概况
阿合雅乡低压线路总长度为148千米，其中0.4kV线路长度为33千米，0.22kV线路长度为115千米。
3.1.2电网现状
阿合雅乡低压线路总长度为148千米，其中0.4kV线路长度为33千米，0.22kV线路长度为115千米。随着农民生活水平的提高，已造成部分配电变压器三相负荷不平衡，损耗增大，供电可靠性降低。
3.1.3建设必要性
阿合雅乡低压线路在农网改造期间选用的导线线径小，相当一部份台区采用的是0.22千伏供电方式，供电半径较长，台区配变也以小容量变压器为主，致使配电线路稳定性差、台区线损很大。
3.1.4设计规模
改建0.22kV线路14.173千米，其中：
（1）1号台区L1分支改建0.22kV线路0.45千米；
（2）2号台区L1分支改建0.22kV线路0.35千米，L2分支改建0.22kV线路0.212千米，L3分支改建0.22kV线路0.228千米，L4分支改建0.22kV线路0.208千米；
（3）4号台区L1分支改建0.22kV线路0.185千米，L2 分支改建0.22kV线路0.322千米；
（4）6号台区从1053阿西线G3-01分支130#杆起改建0.22kV线路0.318千米；
（5）7号台区从1053阿西线G3-01分支167#杆起改建0.22kV线路0.442千米；
（6）8号台区从1053阿西线G3-01分支143#杆起改建0.22kV线路0.436千米；
（7）10号台区从1053阿西线G3-01分支190#杆起改建0.22kV线路0.241千米；
（8）11号台区从1053阿西线G3-01分支185#杆起改建0.22kV线路0.245千米，L1分支改建0.22kV线路0.387千米；
（9）12号台区从1053阿西线G3-01分支106#杆起改建0.22kV线路0.18千米，L1分支改建0.22kV线路0.35千米；
（10）14号台区从1053阿西线G3-01分支79#杆起改建0.22kV线路0.227千米，L2-1分支改建0.22kV线路0.366千米；
（11）15号台区从1053阿西线G3-04分支63#杆起改建0.22kV线路0.255千米，L1分支改建0.22kV线路0.353千米；
（12）16号台区L1分支改建0.22kV线路9.244千米；
（13）17号台区L1分支改建0.22kV线路0.25千米；
（14）18号台区从1053阿西线G3-01分支103#杆起改建0.22kV线路0.213千米；
（15）20号台区L1分支改建0.22kV线路0.26千米；
（16）21号台区L3分支改建0.22kV线路0.371千米；
（17）37号台区L1分支改建0.22kV线路0.14千米；
（18）38号台区L1分支改建0.22kV线路0.12千米；
（19）41号台区L1分支改建0.22kV线路0.263千米，L2分支改建0.22kV线路0.179千米，L3分支改建0.22kV线路0.363千米；
（20）42号台区L1分支改建0.22kV线路0.242千米， L3分支改建0.22kV线路0.46千米；
（21）44号台区从1052阿棉线67#杆起改建0.22kV线路0.445千米；
（22）46号台区L1分支改建0.22kV线路0.321千米；
（23）47号台区从1052阿棉线110#杆起改建0.22kV线路0.411千米；
（24）48号台区L3分支改建0.22kV线路0.361千米；
（25）49号台区L2分支改建0.22kV线路0.362千米；
（26）50号台区L3分支改建0.22kV线路0.345千米；
（27）52号台区L5分支改建0.22kV线路0.148千米；
（28）54号台区L1分支改建0.22kV线路0.062千米；
（29）62号台区L2分支改建0.22kV线路0.104千米，L7分支改建0.22kV线路0.507千米；
（30）63号台区L1分支改建0.22kV线路0.287千米，L2分支改建0.22kV线路0.226千米；
（31）64号台区L1分支改建0.22kV线路0.096千米；
（32）69号台区从1052阿棉线301#杆起改建0.22kV线路0.62千米；
（33）71号台区L2分支改建0.22kV线路0.202千米；
（34）73号台区L1分支改建0.22kV线路0.192千米，L2分支改建0.22kV线路0.208千米；
（35）74号台区L1分支改建0.22kV线路0.149千米，L4分支改建0.22kV线路0.059千米；
（36）79号台区L3分支改建0.22kV线路0.208千米；
依据国家电网公司《输变电工程典型设计》（10kV和380/220V配电线路分册），乌什县新建/改建10/0.4kV线路计算条件、气象条件、比载及临界档距等参数适用于C气象区JKLGYJ－1/50（K=3.2）（书：表5－77）。（其中： 0.4kV配电线路杆塔结构设计见附图）
杆型、档距、弧垂及导线排列设计
电杆类型
电杆规格
导线类型
有无高
压同杆
水平档距（Lh）、垂直档距（Lv）
设计弧垂
（米）
导线排列
直线杆
10米砼杆
绝缘导线
无
Lh≤50m，Lv≤50m
0.55
平行
有拉线转角杆
10米砼杆
绝缘导线
无
Lh≤50m，Lv≤50m
0.55
平行
3.1.5负荷分析及预测
以阿合雅乡21号台区2009年负荷51kW的负荷为基础年，按照11%增长率预计2010年-2019年各年负荷如下；

3.1.6材料选型及测算
1、 压降测算与导线选型：
（1）按21#台区10年最高负荷110.74kW预计，经济电流密度系数取1.65，根据公式：
I＝P/(×U×COSΨ)=110.74/(×0.38×0.90) ＝187.69（A）
S＝I/J＝187.69/1.65＝113.75（mm2）
ΔU＝187.69×(31.5/50)×0.4＝24.89（V）
经校验：
（1）计算线路末端电压为为355.11 V，压降下限标准为342V，满足压降要求。
（2）导线选用JKLGYJ－1/50，按50米平均档距测算，按机械强度校验满足要求；
（3）按发热条件校验导线截面，满足要求：
∵ Imax=187.69 A； Iy=220 A
∴ Imax≤Iy（A）
式中：（以下的测算项目均相同）
I：电流；单位：A
S：导线截面；单位：mm2
ΔU：电压降幅；单位：V
Imax：最大电流；单位：A
Iy：经济流量；单位，A
因此，阿合雅乡改建低压线路均采用JKLGYJ－1/50型绝缘导线。
2、最小线间距离的测算：
依据公式：S＝0.16+0.003Un+0.003L
S＝0.16+0.003×10.5×√3+0.003×55
＝0.379 （m）
式中：s――最小线间距离；单位：米
Un――额定线电压；单位：千伏
L――线路档距；单位：米
0.16――调整系数
因此，10kV线路线间最小距离确定为0.65米，0.4kV线路最小线间距离确定为0.4米。（以下项目均相同）
依据国家电网公司《输变电工程典型设计》（10kV和380/220V配电线路部分），具体参数设计如下：

改建低压线路选用导线参数表
型号
构造
（根数×直径）
截面积
（mm2）
外径
（mm）
单位质量（kg/km）
弹性
系数
（Mpa）
膨胀
系数
（I/℃）
拉断力
（N）
JKLGYJ－1/50
7*3
49.48
11.5
241
59000
0.000023
7011

低压线路导线安全系数及允许最大直线转角角度
导线分类
使用档距
导线型号
安全系数
（C区）
允许最大转角
（˚）
0.4kV绝缘导线
L≤80
JKLGYJ－1/50
3.2
15

3、其他材料选型：
序号
名称
类型
规格
1
横担
镀锌
63*6*1500
2
针瓶
支持绝缘子
P-10
3
悬瓶
耐张绝缘子
XP-4.5
3.1.7 投资估算
共计规模：改建低压线路14.173千米，新增S11-100型配电变压器18台，共投资172.31万元。
后附：1、阿合雅乡低压线路改建工程预算书
2、阿合雅乡低压线路改建工程设计图
3.1.8 效益分析
此项目实施后，可以实现0.4kV配网网架结构，提高电压合格率和供电可靠性，预计每年节约电能、增供扩销合计5万元。

3.2 阿恰塔格乡低压线路改建工程
3.2.1 阿恰塔格乡低压线路的概况
阿恰塔格乡低压线路总长为86千米，其中0.4kV线路长度为24千米，0.22kV线路长度为62千米。
3.2.2 电网现状
阿恰塔格乡低压线路总长为86千米，其中0.4kV线路长度为24千米，0.22kV线路长度为62千米。随着农民生活水平的提高，已造成部分配电变压器三相负荷不平衡，损耗增大，供电可靠性降低。
3.2.3 建设必要性
阿恰塔格乡低压线路在农网改造期间选用的导线线径小，相当一部份台区采用的是0.22千伏供电方式，供电半径较长，台区配变也以小容量变压器为主，致使配电线路稳定性差、台区线损很大。
3.2.4 设计规模
改建0.22kV线路17.744千米，其中：
（1）35号台区改建0.22kV线路1.333千米；
（2）37号台区改建0.22kV线路2.404千米；
（3）17号台区改建0.22kV线路0.627千米；
（4）21号台区改建0.22kV线路2.313千米；
（5）19号台区改建0.22kV线路2.101千米；
（6）40号台区改建0.22kV线路1.888千米；
（7）38号台区改建0.22kV线路2.059千米；
（8）29号台区改建0.22kV线路1.715千米；
（9）41号台区改建0.22kV线路3.304千米。
依据国家电网公司《输变电工程典型设计》（10kV和380/220V配电线路分册），乌什县新建/改建10/0.4kV线路计算条件、气象条件、比载及临界档距等参数适用于C气象区JKLGYJ－1/50（K=3.2）（书：表5－77）。（其中： 0.4kV配电线路杆塔结构设计见附图）
杆型、档距、弧垂及导线排列设计
电杆类型
电杆规格
导线类型
有无高
压同杆
水平档距（Lh）、垂直档距（Lv）
设计弧垂
（米）
导线排列
直线杆
10米砼杆
绝缘导线
无
Lh≤50m，Lv≤50m
0.55
平行
有拉线转角杆
10米砼杆
绝缘导线
无
Lh≤50m，Lv≤50m
0.55
平行
3.2.5负荷分析及预测
以阿恰塔格乡37号台区2009年负荷39kW的负荷为基础年，按照11%增长率预计2010年-2019年各年负荷如下；

3.2.6材料选型及测算
1、 压降测算与导线选型：
（1）按37#台区10年最高负荷110.74kW预计，经济电流密度系数取1.65，根据公式：
I＝P/(×U×COSΨ)=110.74/(×0.38×0.90) ＝187.69（A）
S＝I/J＝187.69/1.65＝113.75（mm2）
ΔU＝187.69×(31.5/50)×0.4＝24.89（V）
经校验：
（1）计算线路末端电压为为355.11 V，压降下限标准为342V，满足压降要求。
（2）导线选用JKLGYJ－1/50，按50米平均档距测算，按机械强度校验满足要求；
（3）按发热条件校验导线截面，满足要求：
∵ Imax=187.69 A； Iy=220 A
∴ Imax≤Iy（A）
式中：（以下的测算项目均相同）
I：电流；单位：A
S：导线截面；单位：mm2
ΔU：电压降幅；单位：V
Imax：最大电流；单位：A
Iy：经济流量；单位，A
因此，阿恰塔格乡改建低压线路均采用JKLGYJ－1/50型绝缘导线。
2、最小线间距离的测算：
依据公式：S＝0.16+0.003Un+0.003L
S＝0.16+0.003×10.5×√3+0.003×55
＝0.379 （m）
式中：s――最小线间距离；单位：米
Un――额定线电压；单位：千伏
L――线路档距；单位：米
0.16――调整系数
因此，10kV线路线间最小距离确定为0.65米，0.4kV线路最小线间距离确定为0.4米。（以下项目均相同）
依据国家电网公司《输变电工程典型设计》（10kV和380/220V配电线路部分），具体参数设计如下：

改建低压线路选用导线参数表
型号
构造
（根数×直径）
截面积
（mm2）
外径
（mm）
单位质量（kg/km）
弹性
系数
（Mpa）
膨胀
系数
（I/℃）
拉断力
（N）
JKLGYJ－1/50
7*3.00
49.48
11.5
241
59000
0.000023
7011

低压线路导线安全系数及允许最大直线转角角度
导线分类
使用档距
导线型号
安全系数
（C区）
允许最大转角
（˚）
0.4kV绝缘导线
L≤80
JKLGYJ－1/50
3.2
15

3、其他材料选型：
序号
名称
类型
规格
1
横担
镀锌
63*6*1500
2
针瓶
支持绝缘子
P-10
3
悬瓶
耐张绝缘子
XP-4.5
3.2.7投资估算
共计规模：改建低压线路17.744千米，新增S11-100型配电变压器5台，共投资120.63万元。
后附：1、阿恰塔格乡低压线路改建工程预算书
2、阿恰塔格乡低压线路改建工程设计图
3.2.8 效益分析
此项目实施后，可以实现0.4kV配网网架结构，提高电压合格率和供电可靠性，预计每年节约电能、增供扩销合计5万元。

3.3 亚科瑞克乡低压线路改建工程
3.3.1 亚科瑞克乡低压线路的概况
亚科瑞克乡低压线路总长为68千米，其中0.4kV线路长度为38千米，0.22kV线路长度为30千米。
3.3.2 电网现状
亚科瑞克乡低压线路总长为68千米，其中0.4kV线路长度为38千米，0.22kV线路长度为30千米。随着农民生活水平的提高，已造成部分配电变压器三相负荷不平衡，损耗增大，供电可靠性降低。
3.3.3 建设必要性
亚科瑞克乡低压线路在农网改造期间选用的导线线径小，相当一部份台区采用的是0.22千伏供电方式，供电半径较长，台区配变也以小容量变压器为主，致使配电线路稳定性差、台区线损很大。
3.3.4 设计规模
改建0.22kV线路9.8千米。
（1）3号台区改建0.22kV线路0.7千米；
（2）6号台区改建0.22kV线路0.3千米；
（3）13号台区改建0.22kV线路0.3千米；
（4）35号台区改建0.22kV线路0.3千米；
（5）22号台区改建0.22kV线路0.4千米；
（6）27号台区改建0.22kV线路0.65千米；
（7）30号台区改建0.22kV线路0.45千米；
（8）36号台区改建0.22kV线路0.45千米；
（9）37号台区改建0.22kV线路0.45千米；
（10）41号台区改建0.22kV线路0.55千米；
（11）40号台区改建0.22kV线路0.8千米；
（12）14号台区改建0.22kV线路0.6千米；
（13）18号台区改建0.22kV线路0.55千米；
（14）20号台区改建0.22kV线路0.7千米；
（15）31号台区改建0.22kV线路1.2千米；
（16）24号台区改建0.22kV线路0.45千米；
（17）9号台区改建0.22kV线路0.45千米；
（18）22号台区改建0.22kV线路0.5千米。
依据国家电网公司《输变电工程典型设计》（10kV和380/220V配电线路分册），乌什县新建/改建10/0.4kV线路计算条件、气象条件、比载及临界档距等参数适用于C气象区JKLGYJ－1/50（K=3.2）（书：表5－77）。（其中： 0.4kV配电线路杆塔结构设计见附图）
杆型、档距、弧垂及导线排列设计
电杆类型
电杆规格
导线类型
有无高
压同杆
水平档距（Lh）、垂直档距（Lv）
设计弧垂
（米）
导线排列
直线杆
10米砼杆
绝缘导线
无
Lh≤50m，Lv≤50m
0.55
平行
有拉线转角杆
10米砼杆
绝缘导线
无
Lh≤50m，Lv≤50m
0.55
平行
3.3.5 负荷分析及预测
以亚科瑞克乡35号台区2009年负荷51kW的负荷为基础年，按照11%增长率预计2010年-2019年各年负荷如下；

3.3.6材料选型及测算
1、 压降测算与导线选型：
（1）按21#台区10年最高负荷110.74kW预计，经济电流密度系数取1.65，根据公式：
I＝P/(×U×COSΨ)=110.74/(×0.38×0.90) ＝187.69（A）
S＝I/J＝187.69/1.65＝113.75（mm2）
ΔU＝187.69×(31.5/50)×0.4＝24.89（V）
经校验：
（1）计算线路末端电压为为355.11 V，压降下限标准为342V，满足压降要求。
（2）导线选用JKLGYJ－1/50，按50米平均档距测算，按机械强度校验满足要求；
（3）按发热条件校验导线截面，满足要求：
∵ Imax=187.69 A； Iy=220 A
∴ Imax≤Iy（A）
式中：（以下的测算项目均相同）
I：电流；单位：A
S：导线截面；单位：mm2
ΔU：电压降幅；单位：V
Imax：最大电流；单位：A
Iy：经济流量；单位，A
因此，亚科瑞克雅乡改建低压线路均采用JKLGYJ－1/50型绝缘导线。
2、最小线间距离的测算：
依据公式：S＝0.16+0.003Un+0.003L
S＝0.16+0.003×10.5×√3+0.003×55
＝0.379 （m）
式中：s――最小线间距离；单位：米
Un――额定线电压；单位：千伏
L――线路档距；单位：米
0.16――调整系数
因此，10kV线路线间最小距离确定为0.65米，0.4kV线路最小线间距离确定为0.4米。（以下项目均相同）
依据国家电网公司《输变电工程典型设计》（10kV和380/220V配电线路部分），具体参数设计如下：
改建低压线路选用导线参数表
型号
构造
（根数×直径）
截面积
（mm2）
外径
（mm）
单位质量（kg/km）
弹性
系数
（Mpa）
膨胀
系数
（I/℃）
拉断力
（N）
JKLGYJ－1/50
7*3.00
49.48
11.5
241
59000
0.000023
7011

低压线路导线安全系数及允许最大直线转角角度
导线分类
使用档距
导线型号
安全系数
（C区）
允许最大转角
（˚）
0.4kV绝缘导线
L≤80
JKLGYJ－1/50
3.2
15

3、其他材料选型：
序号
名称
类型
规格
1
横担
镀锌
63*6*1500
2
针瓶
支持绝缘子
P-15
3
悬瓶
耐张绝缘子
XP-4.5
3.3.7投资估算
共计规模：改建低压线路9.8千米，新增S11-100型配电变压器9台，共投资99.81万元。
后附：1、亚科瑞克乡低压线路改建工程预算书
2、亚科瑞克乡低压线路改建工程设计图
3.3.8 效益分析
此项目实施后，可以实现0.4kV配网网架结构，提高电压合格率和供电可靠性，预计每年节约电能、增供扩销合计5万元。

3.4新建乌什县城中心变—县农副产品加工园区线路工程
3.4.1乌什县城电网的概况
乌什县城电网最高运行电压为35kV。现拥有35kV变电站1座，即35kV县城中心变；水电站1座，即燕子山电站；35kV线路合计长度35.111公里；10kV配电线路4条，分别为中地线、中热线、中医线和中银线，配电线路总长91.83公里，配电变压器180台，总容量18029kVA。
3.4.2电网现状
乌什县城电网最高运行电压为35kV。现拥有35kV变电站1座，即35kV县城中心变；水电站1座，即燕子山电站；35kV线路合计长度35.111公里；10kV配电线路4条，配电线路总长91.83公里，配电变压器180台，总容量18029kVA。2009年乌什县城中心变最高负荷为5041kW。
3.4.3建设必要性
随着乌什县经济的快速发展，依托其优越地理位置及丰富的农副产品，乌什县政府招商引资的力度不断加强，在乌什35kV中心变供电区域内陆续入住了很多农副产品加工业工厂，形成了农副产品加工园区，该区域为35kV县城中心变10kV1011中地线供电，该线路供电半径太长。现需新建乌什县城中心变—县农副产品加工园区线路工程，以达到农副产品加工园区用电的需求。
3.4.4设计规模
1、新建10kV线路8.2千米，杆塔164基；安装真空断路器1台；安装无功补偿装置1套。
依据国家电网公司《输变电工程典型设计》（10kV和380/220V配电线路分册），乌什县新建/改建10kV线路计算条件、气象条件、比载及临界档距等参数适用于C气象区JKLGYJ-10kV-150（K=5）（书：表5－60）。（其中：10kV配电线路杆塔结构设计见附图）

杆型、档距、弧垂及导线排列设计
电杆类型
电杆规格
导线类型
有无高
压同杆
水平档距（Lh）、垂直档距（Lv）
设计弧垂
（米）
导线排列
直线杆
15米砼杆
绝缘导线
无
Lh≤55m，Lv≤60m
0.85
等边三角
有拉线转角杆
15米砼杆
绝缘导线
无
Lh≤55m，Lv≤60m
0.85
等边三角
3.4.5 负荷分析及预测
以农副产品加工园区2009年负荷1600kW的负荷为基础年，按照8%增长率预计2010年-2019年各年负荷如下；

3.4.6材料选型及测算
10kV线路选用绝缘导线。本次工程导线选型计算采用经济电流密度法。
线路电压（kV）
导线型号
最大负荷利用小时Tmax（h）
2000
3000
4000
5000
6000
7000
8000
10
JKLGYJ
1.72
1.4
1.17
1
0.87
0.78
0.7
1、 压降测算与导线选型：
（1）新建10kV线路按3454kW预计，经济电流密度系数取1.65，根据公式：
I＝P/(×U×COSΨ)=3454/(×10.5×0.90) ＝211.25（A）
S＝I/J＝211.25/1.65＝128.03（mm2）
ΔU＝211.25×(31.5/150)×8.2＝363.77（V）
经校验：
（1）计算线路末端电压为为10.14，压降下限标准为9.45kV，满足压降要求。
（2）新建10kV线路导线选用JKLGYJ-10kV-150型绝缘导线；
（3）按发热条件校验导线截面，满足要求：
∵Imax=158.28（A）；Iy ＝420（A）
∴Imax≤Iy（A）
因此，新建10kV线路选用JKLGY
