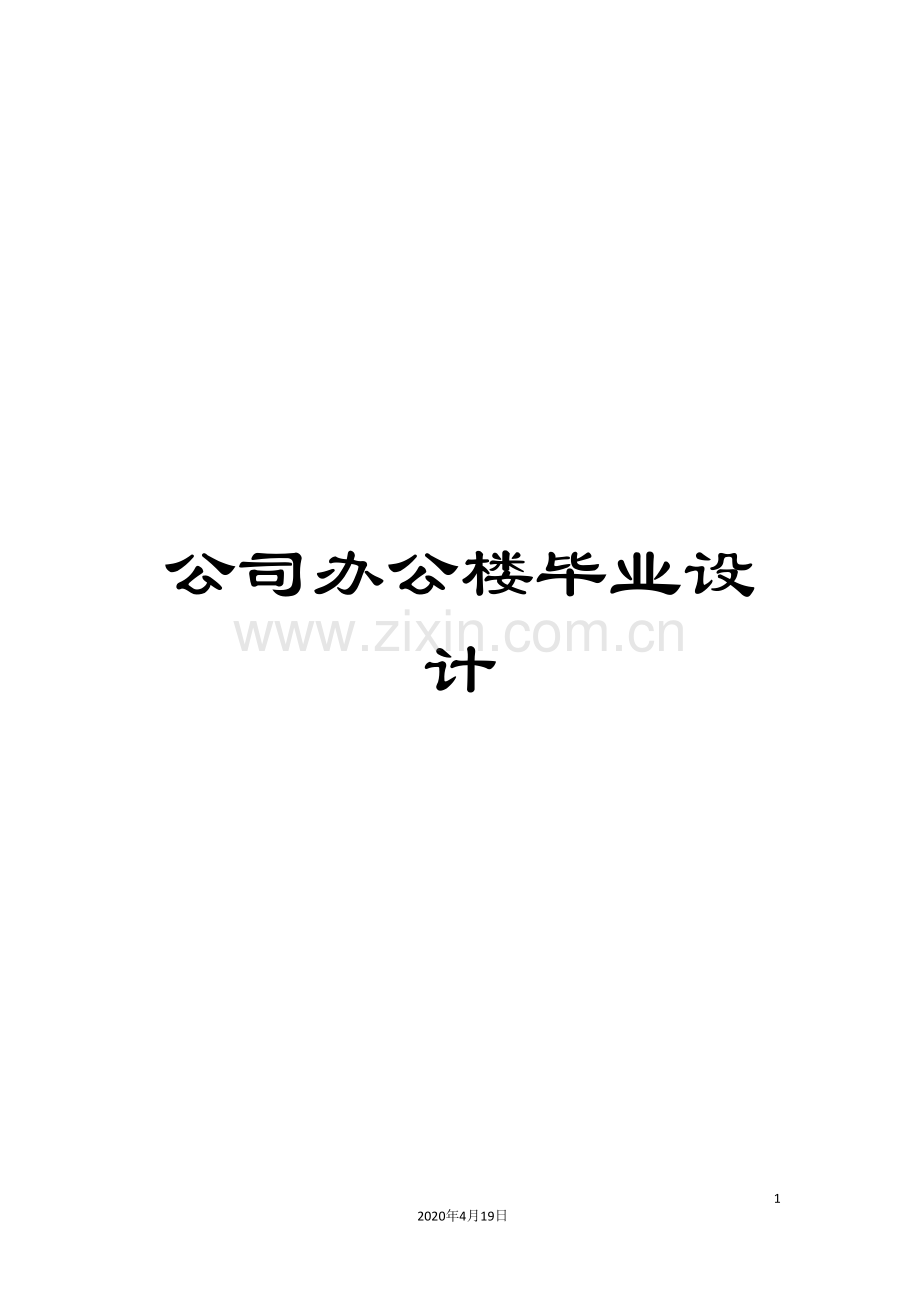

公司办公楼毕业设计.doc

公司办公楼毕业设计

42
2020年4月19日
文档仅供参考，不当之处，请联系改正。
郑州大学现代远程教育

毕 业 设 计

题 目：公司办公楼结构设计
入 学 年 月_ _ 10月
姓 名__ ____
学 号_ _
专 业___土木工程____
联 系 方 式__ _
学 习 中 心___ ___
指 导 教 师___ ___

完成时间 _9_月_22_日

目 录
摘要……………………………………………………………..1
关键词……………………………………………………………..1
正文………………………………………………………2
1绪 论……………………………………………………………..2
1.1 工程背景……………………………………………………...….……2
1.1.1 设计资料……….………………………………..…………………2
1.1.2 材料 ……………….………………………………………….……3
1.2 工程特点..……………..……………………….…………….…….…3
1.3 本章小结..……………..……………………….…………….…….…3
2 结构设计……………………………………………………..……….4
2.1 框架结构设计计算………………………………………………...…4
2.1.1工程概况………………………..……………………………….…4
2.1.2设计资料…………………………..………………………….……4
2.1.3 梁柱截面、梁跨度及柱高度的确定………………………………5
2.1.4荷载计算…………………………..………………………….……7
2.2 板的计算……………………………………………...……...…9
2.2.1 设计资料…………………………………………………..………9
2.2.2 楼面板………………………………………..…………..………9
2.2.3 屋面板………………………………………..…………..………12
2.3 楼梯设计……………………………………………...……...…15
2.3.1计算简图及截面尺寸……………………………………….……15
2.3.2 设计资料…………………………………………………..………15
2.3.3 梯段板计算………………………………………………..………16
2.3.4 平台板计算………………………………………………..………16
2.3.5 平台梁计算………………………………………………..………17
2.4 基础设计…………………………………………………………..18
2.4.1 设计资料………………………………………………..………18
2.4.2基础截面确定…………………………………………..………18
2.4.3基础梁内力计算………………………………………..………18
3.结 论……………………………………….………………..………22
参考文献……………………………….………………...………..23
致 谢………………………………………..…………………..….....24
评审表………………………………..…………………..….....25

摘 要
本设计主要进行了结构设计。在确定框架布局之后，先进行了梁柱截面、梁跨度及柱高度的确定，接着进行荷载计算（恒载及活荷载），计算配筋并绘图，后进行了板的计算。另外还进行了结构方案中的室内楼梯的设计，完成了梯段板、平台板、平台梁等构件的内力和配筋计算及办公楼的基础设计。

关键词
框架 结构设计 荷载

正 文
1.绪 论
1.1 工程背景
本项目位于郑州市高新开发区，为地上六层钢筋混凝土框架结构体系，占地面积约为960.96 m2，总建筑面积约为5874.56m2；层高3.6m,平面尺寸为18.3m×52.0m。采用桩基础，室内地坪为±0.000m，室外内高差0.6m。
结构形式为框架结构，框架梁、柱、楼面、屋面板板均为现浇。
1.1.1 设计资料
1.1.1.1 自然条件
1、气温：冬季室外计算温度－9℃，夏季室外计算温度33℃。
2、年降水量：680mm，最大冻土深度300mm。
3、场区地势平坦，地层分布较为规律，Ⅱ类场地。
4、平均风速：夏季为2.8m/s，主导风向：南风；冬季为3.5m/s，主导风向：东北风。
5、雪载荷：0.2 kN/ m2。
6、地下水位：常年地下水位较深，水质对混凝土无侵蚀。
1.1.1.2 工程地质条件
建筑场地地形平坦，地基土成因类型为冰水洪积层。自上而下叙述如下：
新近沉积层（第一层），粉质粘土，厚度0.5—1.0米，岩性特点，团粒状大孔结构，欠压密。
粉质粘土层（第二层），地质主要岩性为黄褐色分之粘土，硬塑状态，具有大孔结构，厚度约3.0米, qsk=35—40kPa。
粉质粘土层（第三层），地质岩性为褐黄色粉质粘土，具微层理，含铁锰结核，可塑状态，厚度3.5米， qsk=30—35kPa。
粉质粘土层（第四层），岩性为褐黄色粉质粘土，具微层理，含铁锰结核，硬塑状态，厚度未揭露，qsk=40—60kPa,qpk=1500— kPa。
不考虑地下水。
1.1.1.3 地基土指标
自然容重1.90g/cm2，液限25.5％，塑性指数9.1，空隙比0.683，计算强度150kp/m2。
1.1.1.4 地震设防烈度
7度
1.1.1.5 抗震等级
三级
1.1.1.6 设计地震分组
场地为1类一组Tg（s）=0.25s （表3.8《高层建筑结构》）
1.1.2 材料
柱采用C30，纵筋采用HRB335，箍筋采用HPB235，梁采用C30，纵筋采用HRB335，箍筋采用HPB235。基础采用C30，纵筋采用HRB400，箍筋采用HPB235。
1.2 工程特点
本工程为六层，主体高度为21.6米，属高层建筑。
高层建筑采用的结构可分为钢筋混凝土结构、钢结构、钢-钢筋混凝土组合结构等类型。根据不同结构类型的特点，正确选用材料，就成为经济合理地建造高层建筑的一个重要方面。经过结构论证以及设计任务书等实际情况，以及本建筑自身的特点，决定采用钢筋混凝土结构。
在高层建筑中，抵抗水平力成为确定和设计结构体系的关键问题。高层建筑中常见的结构体系有框架、剪力墙、框架-剪力墙、筒体以及它们的组合。高层建筑随着层数和高度的增加水平作用对高层建筑机构安全的控制作用更加显著，包括地震作用和风荷载，高层建筑的承载能力、抗侧刚度、抗震性能、材料用量和造价高低，与其所采用的机构体系又密切的相关。不同的结构体系，适用于不同的层数、高度和功能。框架结构体系是由梁、柱构件经过节点连接构成，既承受竖向荷载，也承受水平荷载的结构体系。这种体系适用于多层建筑及高度不大的高层建筑。本建筑采用的是框架机构体系，框架结构的优点是建筑平面布置灵活，框架结构可经过合理的设计，使之具有良好的抗震性能；框架结构构件类型少，易于标准化、定型化；能够采用预制构件，也易于采用定型模板而做成现浇结构，本建筑采用的现浇结构。
由于本次设计是办公楼设计，要求有灵活的空间布置，和较高的抗震等级，故采用钢筋混凝土框架结构体系。
1.3 本章小结
本章主要论述了本次设计的工程概况、相关的设计资料、高层建筑的一些特点以及综合本次设计所确定的结构体系类型。

2.结构设计
2.1框架结构设计计算
2.1.1 工程概况
本项目为6层钢筋混凝土框架结构体系，占地面积约为960.96 m2，总建筑面积约为5874.56 m2；层高3.6m平面尺寸为18.3m×52.0m。采用桩基础，室内地坪为±0.000m，室外内高差0.6m。
框架平面同柱网布置如下图：

图2-1 框架平面柱网布置

框架梁柱现浇，屋面及楼面采用100mm厚现浇钢筋混凝土。
2.1.2 设计资料
2.1.2.1气象条件:
基本风荷载W。=0.35kN/ m2；基本雪荷载为0.2 KN/ m2。
2.1.2.2楼、屋面使用荷载：
走道：2.5kN/ m2；消防楼梯2.5kN/ m2；办公室2.0kN/ m2；机房
8.0kN/ m2，为安全考虑，均按2.5kN/ m2计算。
2.1.2.3 工程地质条件：
建筑物场地地形平坦，地基土成因类型为冰水洪积层。自上而下叙述如下：
新近沉积层（第一层），粉质粘土，厚度0.5—1.0米，岩性特点，团粒状大孔结构，欠压密。
粉质粘土层（第二层），地质主要岩性为黄褐色分之粘土，硬塑状态，具有大孔结构，厚度约3.0米,
粉质粘土层（第三层），地质岩性为褐黄色粉质粘土，具微层理，含铁锰结核，可塑状态，厚度3.5米，
粉质粘土层（第四层），岩性为褐黄色粉质粘土，具微层理，含铁锰结核，硬塑状态，厚度未揭露，
不考虑地下水。
场地位1类一组Tg（s）=0.25s （表3.8《高层建筑结构》）
2.1.2.4 屋面及楼面做法：
屋面做法：20mm厚1：2水泥砂浆找平；
100～140mm厚（2%找坡）膨胀珍珠岩；
100mm厚现浇钢筋混凝土楼板；
15mm厚纸筋石灰抹灰。
楼面做饭：25mm厚水泥砂浆面层；
100mm厚现浇钢筋混凝土楼板
15mm纸筋石灰抹灰
2.1.3 梁柱截面、梁跨度及柱高度的确定
2.1.3.1 初估截面尺寸
(1)柱：b×h=600mm×600mm
(2)梁：梁编号如下图：
L1: h=(1/12～1/8)×7800=650～975 取h=700mm
b=(1/3～1/2)H=(1/3～1/2)×700=233～350 取b=300mm
L2: h=(1/12～1/8)×2700=225～338 取h=450mm
b=(1/3～1/2)H=(1/3～1/2)×450=130～225 取b=250mm
L3: h=(1/12～1/8)×4000=333～500 取h=450mm
b=(1/3～1/2)H=(1/3～1/2)×450=150～225 取b=250mm
L4: h=(1/12～1/8)×3600=300～450 取h=400mm
b=(1/3～1/2)H=(1/3～1/2)×400=133～200 取b=250mm
L5: h=(1/12～1/8)×2400=200～300 取h=400mm
b=(1/3～1/2)H=(1/3～1/2)×400=133～200 取b=250mm
L6: h=(1/12～1/8)×8000=667～1000 取h=700mm
b=(1/3～1/2)H=(1/3～1/2)×700=233～350 取b=300mm
图2-2 框架梁编号

2.1.3.2 梁的计算跨度
框架梁的计算跨度以上柱形心为准，由于建筑轴线与柱轴线重合，故计算跨度如下：

图2-3 梁的计算跨度
2.1.3.3 柱高度
底层柱 h=3.6+0.6+0.5=4.7m
其它层 h=3.6m

图2-4 横向框架计算简图及柱编号

2.1.4 荷载计算
2.1.4.1 屋面均布恒载
二毡三油防水层 0.35 kN/ m2
冷底子有热玛蹄脂 0.05 kN/ m2
20mm厚1：2水泥砂浆找平 0.02 ×20=0.4 kN/ m2
100～140厚(2%坡度)膨胀珍珠岩 (0.1+0.14)×7/2=0.84 kN/ m2
100mm厚现浇钢筋混凝土楼板 0.1×25=2.5 kN/ m2
15mm厚纸筋石灰抹底 0.015×16=0.24 kN/ m2
共计 4.38 kN/ m2
屋面恒载标准值为：
（52+0.24）×（7.8×2+2.7+0.24）×4.38=4242.16 kN
2.1.4.2 楼面均布恒载
按楼面做法逐项计算
25厚水泥砂浆找平 0.025×20=0.05 kN/ m2
100厚现浇钢筋混凝土楼板 0.1×25=2.5 kN/ m2
15厚纸筋石灰抹灰 0.015×16=0.24 kN/ m2
共计 3.24 kN/ m2
楼面恒载标准值为：
（52+0.24）×（7.8×2+2.7+0.24）×3.24=3180.04 kN
2.1.4.3 屋面均布活载
计算重力荷载代表值时，仅考虑屋面雪荷载：
0.2×（52+0.24）×（7.8×2+2.7+0.24）=197.71 kN
2.1.4.4 楼面均布活荷载
楼面均布活荷载对于办公楼一般房间为22.0KN/ m2，走道、消防楼梯为2.5 kN/ m2，为计算方便，偏安全的统一取均布活荷为2.5 kN/ m2。
楼面均布活荷载标准值为：
2.5×（52+0.24）×（7.8×2+2.7+0.24）=2421.32 kN

2.1.4.5 墙体自重
外墙墙厚240mm，采用瓷砖贴面；内墙墙厚120mm，采用水泥砂浆抹面，内外墙均采用粉煤灰空心砌块砌筑。
单位面积外墙体重量为：7.0×0.24=1.68 kN/ m2
单位面积外墙贴面重量为：0.5 kN/ m2
单位面积内墙体重量为：7.0×0.12=0.84 kN/ m2
单位面积内墙贴面重量为（双面抹面）：0.36×2=0.72 kN/ m2

2.1.4.6 荷载总汇
顶层重力荷载代表值包括屋面恒载+50%屋面雪载+纵横梁自重+半层柱自重+半层墙体自重。
顶层恒载：4242.16kN
顶层活载：193.71kN
顶层梁自重：+++++
=42.84×30+6.85×15+11.09×32+8.7×8+5.22×8+44.03×4
=2030.31kN
顶层柱自重：36.86×56=2064.16kN
顶层墙自重：601.08+351.69+210.48+514.48=1677.73 kN
=+1/2++1/2+1/2=9759.58 kN
其它层重力荷载代表值包括楼面恒载+50%活载+纵横梁自重+楼面上下各半层的柱及纵横墙体自重。
=3138.04+1/2×2421.32+42.84×30+6.85×15+11.09×32+8.7×8
+5.22×8+44.03×4+36.86×56+1677.73=10120.9 kN
10120.9 kN
=3138.04+1/2×2421.32+42.84×30+6.85×15+11.09×32+8.7×8+5.22×8
+44.03×4+1/2×36.86×56+1/2×48.13×56=10967.52kN
门窗荷载计算
M-1、M-2采用钢框门，单位面积钢框门重量为0.4kN/ m2
M-3、M-4采用木门，单位面积木门重量为0.2 kN/ m2
C-1、C-2、C-3、C-4、C-5、C-6均采用钢框玻璃窗，单位面积钢框玻璃窗重量为0.45 kN/㎡
（1）底层墙体实际重量：=10699.07 kN
（2）二至六层实际重量：
G2＝G3=G4=G5=9813.3KN
G6=9451.98
建筑物总重力荷载代表值
2.2板的计算
2.2.1 设计资料
板按考虑塑性内力重分布方法计算。取1m宽板为计算单元。混凝土采用C25，fc=11.9N/mm2，钢筋采用HPB235，fy=210N/mm2。
2.2.2 楼面板
楼面板的平面布置图，有关尺寸及计算简图如图2-24所示。

图2-24楼板平面布置图
2.2.2.1 A~F区格板的计算
a.荷载设计值
1.活荷载
由于活荷载标准值大于2.5，故荷载分项系数为1.4。
q =1.4×2.5=3.5 kN/m2

2.恒荷载
面层 25厚水泥砂浆找平 0.025×20=0.05 kN/ m2
板自重 100厚现浇钢筋混凝土楼板 0.1×25=2.5 kN/ m2
板底抹灰 15厚纸筋石灰抹灰 0.015×16=0.24 kN/ m2
共计 3.24 kN/ m2
g=1.2×3.24=3.89 kN/ m2
g+q=3.89+3.5=7.39 kN/ m2
g+q/2=3.89+1.75=5.64 kN/ m2
q/2=1.75 kN/ m2
b.计算跨度
板厚h=100mm，L1b×h=300mm×700mm，L2 b×h=250mm×450mm L3 b×h=250mm×450mm。
① 内跨 ， 为轴线间距离
② 边跨 ，为净跨，b为梁宽
各区格板计算跨度见表2-33。
c.弯矩计算
跨中最大弯矩发生在活荷载为棋盘式布置时，它能够简化为内支座固支时g+q/2作用下的跨中弯矩值与当内支座铰支时±q/2作用下的弯矩值两者之和。支座最大负弯矩可近似按活荷载满布求得，即内支座固支时g+q作用下的支座弯矩。在本例中，楼盖边梁对板的作用是为固定支座。
所有区格板按其位置与尺寸分为A、B、C、D、E、F、G、H八类，其中D、E、F三种去较大的D板计算，G、H按单向板计算。计算弯矩时，考虑泊松比的影响，取。查表“双向板按弹性分析的计算系数表”（见《混凝土结构》）对各区格弯矩进行计算。各区格板的弯矩计算列于表2-33。
d.截面设计
截面有效高度：选用Φ8钢筋作为受力主筋，则
（短跨）方向跨中截面的=100-20-8/2=76mm
（长跨）方向跨中截面的=100-20-12=68mm
支座截面处均取为76mm。
截面弯矩设计值：该板四周与梁整浇，故弯矩设计值应按如下折减：
① A区格不予折减；
② B区格的跨中截面与B-D支座截面折减10%（）；
③ C区格的跨中截面与C-D支座截面折减20%（）；
④ D区格的跨中截面与D-D支座截面折减20%。
计算配筋量时，取内力臂系数。截面配筋计算结果及实际配筋列于表

2.2.2.2 G、H区格板的计算
a.板的计算跨度及荷载
因板两端与梁固接，按调幅法计算跨度净跨
= =（3600-300/2）=3450mm
= =（2400-300/2）=2250mm 图2-25 板的计算跨度
活荷载设计值：q =1.4×2.5=3.5kN/m2
恒荷载设计值：g =1.2×3.89=5.26 kN/m2
g+q=7.39 kN/m2
2.2.3 屋面板
屋面板的平面布置图，有关尺寸及计算简图如图2-26所示。
2.2.3.1 A~D、G、H区格板的计算
a.荷载设计值
1.活荷载q =1.4×0.5=0.7kN/m2
2.屋面均布恒载
二毡三油防水层 0.35 kN/m2
冷底子有热玛蹄脂 0.05 kN/m2
20mm厚1：2水泥砂浆找平 0.02 ×20=0.4 kN/m2
100～140mm厚（2%坡度）膨胀珍珠岩 （0.1+0.14）×7/2=0.84 kN/m2
100mm厚现浇钢筋混凝土楼板 0.1×25=2.5 kN/m2
15mm厚纸筋石灰抹底 0.015×16=0.24 kN/m2
共计 4.38 kN/ m2

图2-26 楼板平面布置图

g=1.2×4.38=5.26 kN/ m2
g+q=5.26+0.7=5.96 kN/ m2
g+q/2=5.26+0.7/2=5.61 kN/ m2
q/2=0.35 kN/ m2
b.计算跨度
板厚h=100mm，L1b×h=300mm×700mm ，L2b×h=250mm×450mm L3 b×h=250mm×450mm
①内跨 ，为轴线间距离
②边跨 ，为净跨，b为梁宽
c.弯矩计算
跨中最大弯矩发生在活荷载为棋盘式布置时，它能够简化为内支座固支时g+q/2作用下的跨中弯矩值与当内支座铰支时±q/2作用下的弯矩值两者之和。支座最大负弯矩可近似按活荷载满布求得，即内支座固支时g+q作用下的支座弯矩。在本例中，楼盖边梁对板的作用是为固定支座。
所有区格板按其位置与尺寸分为A、B、C、D、E、F、G、H八类，其中D、G、H三种去较大的D板计算，E、F按单向板计算。计算弯矩时，考虑泊松比的影响，取。查表“双向板按弹性分析的计算系数表”（见《混凝土结构》）对各区格弯矩进行计算。各区格板的弯矩计算列于表2-36。
d.截面设计
截面有效高度：选用Φ8钢筋作为受力主筋，则
（短跨）方向跨中截面的=100-20-8/2=76mm
(长跨)方向跨中截面的=100-20-12=68mm
支座截面处均取为76mm。
截面弯矩设计值：该板四周与梁整浇，故弯矩设计值应按如下折减：
①A区格不予折减；
②B区格的跨中截面与B-D支座截面折减10%（）；
③C区格的跨中截面与C-D支座截面折减20%（）；
④D区格的跨中截面与D-D支座截面折减20%。
计算配筋量时，取内力臂系数截面配筋计算结果及实际配筋列于表2-37。

2.2.3.2 E、F板的计算
（1）.板的计算跨度及荷载
因板两端与梁固接，按调幅法计算跨度净跨
==（3600-300/2）=3450mm
= =（2400-300/2）=2250mm 图2-27 计算跨度
活荷载设计值：q =1.4×0.5=0.7kN/m2
恒荷载：g =1.2×4.38=5.26 kN/m2
g+q=5.96 kN/m2
2.3 楼梯设计
2.3.1 计算简图及截面尺寸
采用现浇整体式钢筋混凝土结构，其结构布置如图：

图2-28 梯段板TB-1模板图及计算简图

图2-29 设计计算示意图
2.3.2 设计资料
结构安全等级为二级， ，混凝土为C25，fc=11.9N/mm2，ft=1.27N/mm2。钢筋为：平台板或楼梯，采用HRB235，fy =210N/mm²
楼梯梁采用HRB335，fy =300N/mm²
按板式楼梯进行设计。
TB-1的设计()
2.3.3 梯段板设计
2.3.3.1 确定板厚
梯段板的厚度为，取 h=120mm
2.3.3.2 荷载计算 （取1m宽板计算）

a.恒荷载计算
踏步重
斜板重
20厚水泥砂浆找平层
恒载标准值 5.271kN/m
恒载设计值
b.活荷载标准值
活荷载设计值
c.总荷载
2.3.3.3 内力计算
计算跨度
跨中弯矩
2.3.3.4 配筋计算

受力筋的选用Φ10@150（=523 mm²）　
分布筋选用Φ8@300
2.3.4 平台板计算
2.3.4.1 荷载计算（取1m宽板计算）
恒荷载计算：
平台板自重（假定板厚100mm）
20厚水泥砂浆找平层
恒载标准值
恒载设计值
活荷载标准值
活荷载设计值
总荷载
2.3.4.2 内力计算
计算跨度
跨中弯矩
2.3.4.3 配筋计算

受力筋的选用Φ6@200（=141 mm²）
2.3.5 平台梁计算
2.3.5.1 荷载计算（取1m宽板计算）
梯段板传来
平台板传来
梁自重（假定）
1.2×0.25×（0.25-0.10）×25=1.13kN/m
q=23.74kN/m
2.3.5.2 内力计算

取两者中较小者，

2.3.5.3 配筋计算
a.纵向钢筋（按第一类倒L形截面计算）
翼缘宽度

取

受力筋的选用318（=763mm²）
b.箍筋计算

箍筋按构造配置Φ6@200。
2.4 基础设计
采用柱下条形基础。
2.4.1 设计资料
该工程场区地势平坦,土层分布比较规律,地下水深7.0m左右
基础埋深为1.9m持力层土的承载力设计值为f=240kN/m²。
混凝土采用C30,纵筋采用HRB335，HRB400。
2.4.2 基础截面确定
2.4.2.1 基础梁高
梁高为柱距，一般梁高为～,
，取。
2.4.2.2 翼板厚度
翼板厚度为250mm，采用梯形翼板。
2.4.2.3 基础长度
基础外伸一般为边跨的1/4～1/3，
因此取，
总长度为:
2.4.2.4 基础的底面宽度

因此基础底面：
，取。
2.4.3 基础梁内力计算
采用倒梁法：如图2-29。

图2-29 计算示意图
2.4.3.1 基础反力
沿基础纵向的地基均布线荷载：

2.4.3.2 翼缘板计算（按每米长计）

实际

采用14@120,实配面积1282
2.4.3.3 用弯距分配法计算基础弯距
a.固端弯距计算
边跨固端弯距为
中跨固端弯距为
H截面(左)伸出弯距
b.刚度计算
表2-39 刚度值计算
截面b×h
跨度
惯性矩

0.8×1.4
7.8
0.137

0.8×1.4
2.7
0.137

分配系数为：

c.基础剪力计算
C截面左边的剪力为：
取OE段为隔离体计算C截面的支座剪力

C截面右边(上标r)的剪力

取CD作为隔离体见图2-30

图2-30 隔离体计算示意图

按跨中剪力为零的条件来求跨中最大负弯距
OB段： 求得x=5.54m
因此：

FG段对称,最大弯距在中间截面

由以上条件可做条形基础的弯距和剪力图3-31

图3-31 弯矩和剪力图
表2-41 截面强度计算
截面

802.18
-1918.68
1818.03
1433.56

﹥M
﹥M
﹥M
﹥M
判断类型
I类截面
I类截面
I类截面
I类截面

44.52
39.93
100.90
39.78

1910
4568
4329
4551
配筋选配
632
632
632
632
实配钢筋
4826
4826
4826
4826

1055.52
1763.63
1992.15
584.93

1073.07﹥V
﹤V
﹤V
﹥V
续表2-41

—
1.96
2.61
—
箍筋
n=2, 14
n=2,14
n=2, 14
n=2,14
间距
120
120
120
120

3.结 论

本次毕业设计是一幢行政办公楼，主要进行的是结构设计部分。
结构设计主要是在建筑初步设计的基础上确定建筑的结构为钢筋混凝土框架结构，然后进行结构布置，并初步估算、确定结构构件的尺寸，进行结构计算，就是根据方案阶段确定的结构形式和体系，依据规范上规定的具体的计算方法来进行详细的结构计算。包括荷载计算、变形验算、内力组合、水平地震力作用下框架侧移计算，内力分析及截面设计，以及节点验算，以及楼梯、板和基础的设计与计算。
这次毕业设计，培养了我们综合运用所学的基本理论和专业知识，提高了分析和研究解决结构设计等空间问题的能力，培养了我们建立理论联系实际，踏实，勤奋，认真，严格的科学作风，为毕业后尽快适应各项工作打下良好的基础。

参考文献：
1．丰定国，王社良《抗震结构设计》武汉：武汉理工大学出版社，
2．吴培明主编《混凝土结构》武汉：武汉理工大学出版社，
3．吕西林《高层建筑结构》武汉：武汉理工大学出版社，
4．杨位洸《地基及基础》北京：中国建筑工业出版社，1998
5．丰定国、王社良主编《抗震结构设计》武汉：武汉理工大学出版社，
6．方鄂华《多层及高层建筑结构设计》北京：地震出版社，1992
7．陈基发、沙志国主编 《建筑结构荷载设计手册》北京：中国建筑工业出版社，
8．龙驭球、包世华主编．结构力学（上）．北京：清华大学出版社，
9．吴德安主编《混凝土结构设计手册》北京：中国建筑工业出版社
10．《混凝土结构设计规范》（GB50010- ）
11．《建筑地基基础设计规范》（GB50007- ）
12．《建筑抗震设计规范》（GB50011- ）

致 谢
经过本次毕业设计之后，使我更加深入的对所学知识得到了认识和掌握，学习和体会到了建筑结构设计的基本技能和思想。与此同时，也增强了我以理论知识为基础，广泛的搜索相关各种资料、查询有关规范，从而得到解决实际工程问题方法的能力。在本次毕业设计过程中，也培养了我勤奋、踏实、认真和严谨的工作作风，一切所有的一切都为以后的工作打下了坚实的基础。
虽然我获得的知识和能力离不开自己的刻苦努力，可是这一切都是在中心老师、同学，特别是我的指导老师范老师辛勤培养和淳淳教导下取得的，在此，我表示衷心的感谢。

郑州大学现代远程教育本科毕业论文（设计）评审表
姓 名

学号
1
学习中心

专 业
土木工程
是否申请学位
否
题 目
公司办公楼结构设计
指 导 教 师 评 语 及 成 绩

成绩：__________ 指导教师签名：____________
学习中心盖章
　　　 年 月 日
答 辩 小 组 意 见
很好 较好 一般 较差 非常差
撰写规范： □ □ □ □ □
论文选题： □ □ □ □ □
内容观点： □ □ □ □ □
结论与创新： □ □ □ □ □
特别说明：

成绩：___________ 组长签名：____________
　　 年 月 日
注：1、此表附在论文后面；
2、指导成绩和答辩（评改）成绩按百分制记；
