北向中侧桩锚.doc

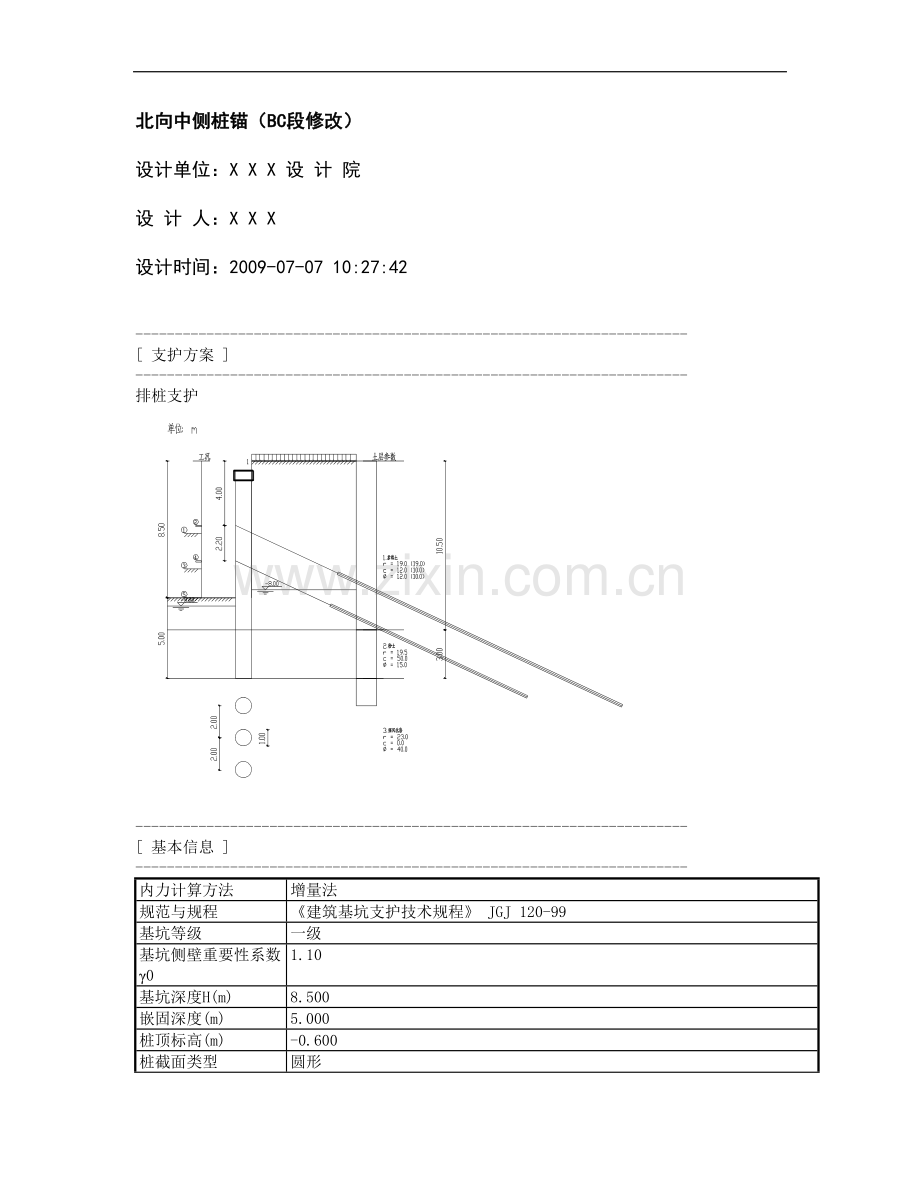

北向中侧桩锚（BC段修改）

设计单位：X X X 设 计 院

设 计 人：X X X

设计时间：2009-07-07 10:27:42

----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
排桩支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
内力计算方法
增量法
规范与规程
《建筑基坑支护技术规程》 JGJ 120-99
基坑等级
一级
基坑侧壁重要性系数γ0
1.10
基坑深度H(m)
8.500
嵌固深度(m)
5.000
桩顶标高(m)
-0.600
桩截面类型
圆形
└桩直径(m)
1.000
桩间距(m)
2.000
混凝土强度等级
C35
有无冠梁
有
├冠梁宽度(m)
1.200
├冠梁高度(m)
0.600
└水平侧向刚度(MN/m)
0.000
放坡级数
1
超载个数
1
支护结构上的水平集中力
0

----------------------------------------------------------------------
[ 放坡信息 ]
----------------------------------------------------------------------
坡号
台宽(m)
坡高(m)
坡度系数
1
0.000
0.600
0.000

----------------------------------------------------------------------
[ 超载信息 ]
----------------------------------------------------------------------
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa,kN/m)
(m)
(m)
(m)

(m)
1

10.000
---
---
---
---
---

----------------------------------------------------------------------
[ 附加水平力信息 ]
----------------------------------------------------------------------
水平力
作用类型
水平力值
作用深度
是否参与
是否参与
序号

(kN)
(m)
倾覆稳定
整体稳定

----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
3
坑内加固土
否
内侧降水最终深度(m)
9.000
外侧水位深度(m)
8.000
内侧水位是否随开挖过程变化
否
内侧水位距开挖面距离(m)
---
弹性计算方法按土层指定
ㄨ
弹性法计算方法
m法

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角

(m)
(kN/m3)
(kN/m3)
(kPa)
(度)
1
素填土
10.50
19.0
9.0
12.00
12.00
2
粉土
3.00
19.5
9.5
---
---
3
强风化岩
20.00
23.0
13.0
---
---

层号
与锚固体摩
粘聚力
内摩擦角
水土
计算方法
m,c,K值
抗剪强度

擦阻力(kPa)
水下(kPa)
水下(度)

(kPa)
1
20.0
10.00
10.00
合算
m法
2.88
---
2
60.0
50.00
15.00
合算
m法
8.00
---
3
160.0
0.00
40.00
合算
m法
28.00
---

----------------------------------------------------------------------
[ 支锚信息 ]
----------------------------------------------------------------------
支锚道数
2

支锚
支锚类型
水平间距
竖向间距
入射角
总长
锚固段
道号

(m)
(m)
(°)
(m)
长度(m)
1
锚杆
2.000
4.000
25.00
26.50
19.50
2
锚杆
2.000
2.200
25.00
20.00
13.50

支锚
预加力
支锚刚度
锚固体
工况
锚固力
材料抗力
材料抗力
道号
(kN)
(MN/m)
直径(mm)
号
调整系数
(kN)
调整系数
1
150.00
35.63
180
2～
1.00
814.30
1.00
2
150.00
33.46
180
4～
1.00
643.40
1.00

----------------------------------------------------------------------
[ 土压力模型及系数调整 ]
----------------------------------------------------------------------
弹性法土压力模型: 经典法土压力模型:

层号
土类名称
水土
水压力
主动土压力
被动土压力
被动土压力

调整系数
调整系数
调整系数
最大值(kPa)
1
素填土
合算
1.000
1.000
1.000
10000.000
2
粉土
合算
1.000
1.000
1.000
10000.000
3
强风化岩
合算
1.000
1.000
1.000
10000.000

----------------------------------------------------------------------
[ 工况信息 ]
----------------------------------------------------------------------

工况
工况
深度
支锚
号
类型
(m)
道号
1
开挖
4.500
---
2
加撑
---
1.锚杆
3
开挖
6.700
---
4
加撑
---
2.锚杆
5
开挖
8.500
---

----------------------------------------------------------------------
[ 设计结果 ]
----------------------------------------------------------------------

----------------------------------------------------------------------
[ 结构计算 ]
----------------------------------------------------------------------
各工况：

内力位移包络图：

地表沉降图：

----------------------------------------------------------------------
[ 冠梁选筋结果 ]
----------------------------------------------------------------------

钢筋级别
选筋
As1
HRB335
2D16
As2
HRB335
2D16
As3
HRB335
D16@2

----------------------------------------------------------------------
[ 环梁选筋结果 ]
----------------------------------------------------------------------

钢筋级别
选筋
As1
HPB235
1d12
As2
HPB235
1d12
As3
HPB235
d12@1

----------------------------------------------------------------------
[ 截面计算 ]
----------------------------------------------------------------------
[ 截面参数 ]
桩是否均匀配筋
是
混凝土保护层厚度(mm)
40
桩的纵筋级别
HRB400
桩的螺旋箍筋级别
HRB400
桩的螺旋箍筋间距(mm)
100
弯矩折减系数
0.85
剪力折减系数
1.00
荷载分项系数
1.25
配筋分段数
一段
各分段长度(m)
12.90

[ 内力取值 ]
段
内力类型
弹性法
经典法
内力
内力
号

计算值
计算值
设计值
实用值

基坑内侧最大弯矩(kN.m)
532.49
449.99
622.35
622.35
1
基坑外侧最大弯矩(kN.m)
648.82
487.54
758.30
758.30

最大剪力(kN)
332.46
301.43
457.14
457.14

段
选筋类型
级别
钢筋
实配[计算]面积
号

实配值
(mm2或mm2/m)
1
纵筋
HRB400
20E18
5089[5033]

箍筋
HRB400
E12@100
2262[1111]

加强箍筋
HRB335
D14@2000
154

----------------------------------------------------------------------
[ 锚杆计算 ]
----------------------------------------------------------------------
[ 锚杆参数 ]
锚杆钢筋级别
HRB400
锚索材料强度设计值(MPa)
1220.000
锚索采用钢绞线种类
1 × 7
锚杆材料弹性模量(×105 MPa)
2.000
锚索材料弹性模量(×105 MPa)
1.950
注浆体弹性模量(×104MPa)
3.000
土与锚固体粘结强度分项系数
1.300
锚杆荷载分项系数
1.250

[ 锚杆内力 ]
支锚道号
锚杆最大内力
锚杆最大内力
锚杆内力
锚杆内力

弹性法(kN)
经典法(kN)
设计值(kN)
实用值(kN)
1
508.42
343.99
472.98
472.98
2
291.47
266.35
366.23
366.23

[ 锚杆自由段长度计算简图 ]

支锚道号
支锚类型
钢筋或
自由段长度
锚固段长度
实配[计算]面积
锚杆刚度

钢绞线配筋
实用值(m)
实用值(m)
(mm2)
(MN/m)
1
锚杆
2E36
7.0
19.5
2036[1683]
35.63
2
锚杆
2E32
6.5
13.5
1608[1304]
33.46

----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

计算方法：瑞典条分法
应力状态：总应力法
条分法中的土条宽度: 0.40m

滑裂面数据
整体稳定安全系数 Ks = 2.174
圆弧半径(m) R = 13.949
圆心坐标X(m) X = 1.059
圆心坐标Y(m) Y = 8.948

----------------------------------------------------------------------
[ 抗倾覆稳定性验算 ]
----------------------------------------------------------------------
抗倾覆安全系数:

Mp——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力
决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
Ma——主动土压力对桩底的倾覆弯矩。

注意：锚固力计算依据锚杆实际锚固长度计算。
工况1：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 锚杆 0.000 0.000
2 锚杆 0.000 0.000

Ks = 2.168 >= 1.200, 满足规范要求。
工况2：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 锚杆 407.150 349.724
2 锚杆 0.000 0.000

Ks = 3.426 >= 1.200, 满足规范要求。
工况3：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 锚杆 407.150 349.724
2 锚杆 0.000 0.000

Ks = 1.790 >= 1.200, 满足规范要求。
工况4：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 锚杆 407.150 349.724
2 锚杆 321.699 264.559

Ks = 2.342 >= 1.200, 满足规范要求。
工况5：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 锚杆 407.150 349.724
2 锚杆 321.699 264.559

Ks = 1.733 >= 1.200, 满足规范要求。
----------------------------------------------
安全系数最小的工况号：工况5。
最小安全Ks = 1.733 >= 1.200, 满足规范要求。

----------------------------------------------------------------------
[ 嵌固深度计算 ]
----------------------------------------------------------------------
嵌固深度计算参数：
抗渗嵌固系数
1.200
整体稳定分项系数
1.300
圆弧滑动简单条分法嵌固系数
1.100
嵌固深度考虑支撑作用
ㄨ

嵌固深度计算过程：
按《建筑基坑支护技术规程》 JGJ 120-99圆弧滑动简单条分法计算嵌固深度：
圆心(-1.478，8.383)，半径=11.479m，对应的安全系数Ks = 1.424 ≥ 1.300
嵌固深度计算值 h0 = 3.000m
嵌固深度设计值 hd = αγ0h0
= 1.100×1.100×3.000
= 3.630m
嵌固深度采用值 hd = 5.000m
