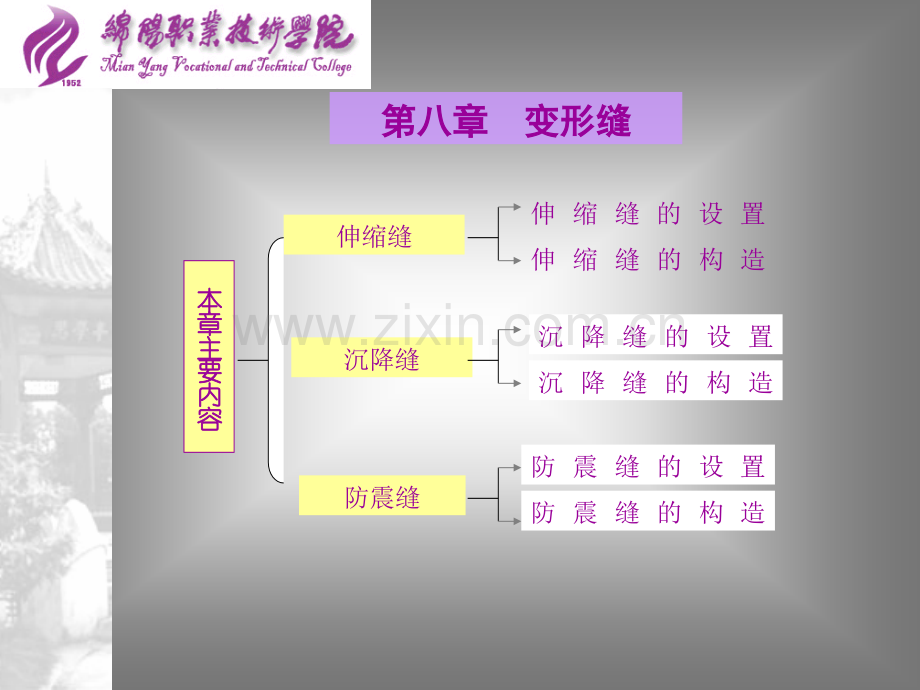

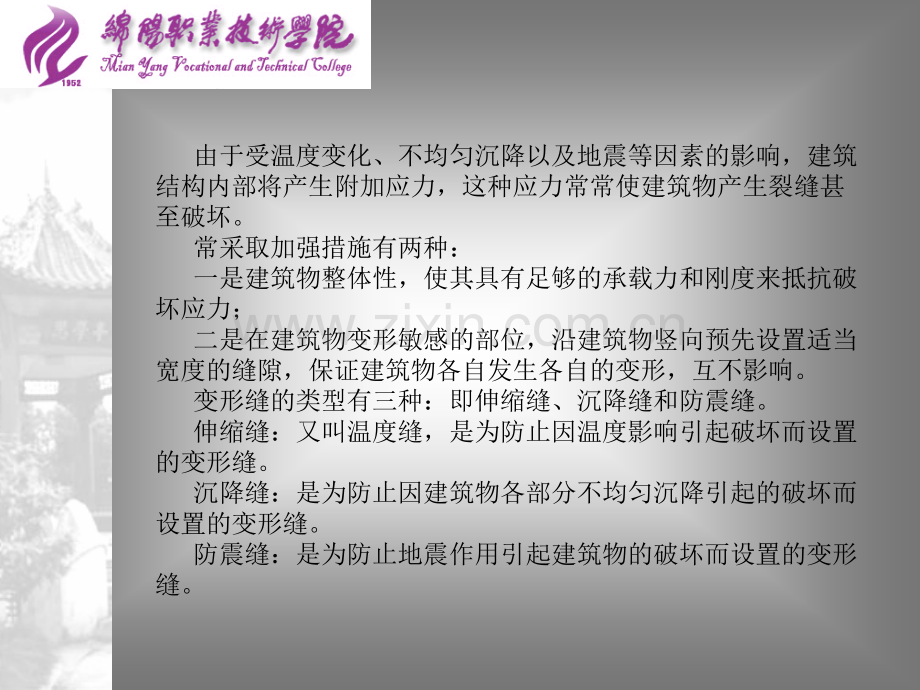

伸 缩 缝 的 设 置伸 缩 缝 的 构 造伸缩缝沉降缝防震缝沉 降 缝 的 设 置沉 降 缝 的 构 造防 震 缝 的 设 置防 震 缝 的 构 造本本章章主主要要内内容容第八章第八章 变形缝变形缝 由于受温度变化、不均匀沉降以及地震等因素的影响，建筑结构内部将产生附加应力，这种应力常常使建筑物产生裂缝甚至破坏。常采取加强措施有两种：一是建筑物整体性，使其具有足够的承载力和刚度来抵抗破坏应力；二是在建筑物变形敏感的部位，沿建筑物竖向预先设置适当宽度的缝隙，保证建筑物各自发生各自的变形，互不影响。变形缝的类型有三种：即伸缩缝、沉降缝和防震缝。伸缩缝：又叫温度缝，是为防止因温度影响引起破坏而设置 的变形缝。沉降缝：是为防止因建筑物各部分不均匀沉降引起的破坏而设置的变形缝。防震缝：是为防止地震作用引起建筑物的破坏而设置的变形缝。变形缝破坏实例变形缝破坏实例 设计时预先在设计时预先在变形敏感的部份将变形敏感的部份将结构断开，预留缝结构断开，预留缝隙，即变形缝隙，即变形缝变形缝设置实例（一）变形缝设置实例（一）变形缝设置实例（二）变形缝设置实例（二）变形缝设置实例（三）变形缝设置实例（三）变形缝设置实例（四）变形缝设置实例（四）一一、伸缩缝的设置、伸缩缝的设置 伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度变化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将基础以上部分全部断开的预留人工缝。砌体结构和钢筋混凝土结构伸缩缝的最大间距如下：钢筋混凝土结构伸缩缝的最大间距钢筋混凝土结构伸缩缝的最大间距(m)(m)第一节第一节 伸伸 缩缩 缝缝项次结构类型室内或土内露天1排架结构装配式100702框架结构装配式7550现浇式55353剪力墙结构装配式6540现浇式45304挡土墙及地下室墙壁等类结构装配式4030现浇式3020 项次砌体类型屋顶或楼板层的类别间距1各类砌体整体式或装配整体式钢筋混凝土结构有保温或隔热层的屋顶、楼板50无保温或隔热层的屋顶、楼板40装配式无檩体系钢筋混凝土结构有保温或隔热层的屋顶、楼板60无保温或隔热层的屋顶、楼板50装配式有檩体系钢筋混凝土结构有保温或隔热层的屋顶、楼板75无保温或隔热层的屋顶、楼板602普通粘土空心砖砌体粘土瓦或石棉水泥瓦屋顶木屋顶或楼板层砖石屋顶或楼板屋100石砌体803硅酸盐砖硅酸盐砌块混凝土砌块砌体75砌体结构伸缩缝的最大间距砌体结构伸缩缝的最大间距(m)(m)伸缩缝设置示意（一）伸缩缝设置示意（一）伸缩缝设置示意（二）伸缩缝设置示意（二）二、伸缩缝的构造二、伸缩缝的构造 伸缩缝的宽度一般为20-40mm，以保证缝两侧的建筑构件能在水平方向自由伸缩。（一）墙体伸缩缝构造（一）墙体伸缩缝构造 1、墙体伸缩缝的常见截面形式：平缝、错口缝、企口缝。砖墙伸缩缝断面形状示意图砖墙伸缩缝断面形状示意图2020201052020105240（370）115 11510115 11510 10平缝 企口缝 错口缝 2 2、伸缩缝的构造处理、伸缩缝的构造处理 伸缩缝外墙一侧，缝内填防水、防腐材料，如沥青麻丝、木丝板、橡胶条、塑料条和油膏等；缝宽时，可用镀锌铁皮、彩色薄钢板、铝皮等金属调节片作盖缝处理。墙体伸缩缝构造处理墙体伸缩缝构造处理B沥青麻丝12012060防腐木砖500B木盖条木垫块26号镀锌铁皮或1厚钢板BBBB外墙伸缩缝处理内墙伸缩缝处理 墙体伸缩缝构造处理实例墙体伸缩缝构造处理实例（二）楼地层伸缩缝的构造（二）楼地层伸缩缝的构造 1 1、要求：、要求：楼地面伸缩缝的位置和缝宽应与墙体、屋顶变形缝一致。2 2、构造处理：、构造处理：缝内用弹性材料封缝，其上铺活动盖板或橡、塑地板等地面材料；顶棚的盖缝只能单边固定，保证伸缩变形。门扇开启方向不得跨越变形缝楼地板层伸缩缝构造处理实例楼地板层伸缩缝构造处理实例（三）屋面伸缩缝的构造（三）屋面伸缩缝的构造 1 1、要求：、要求：屋面伸缩缝的位置和缝宽应与墙体、楼地面变形缝一致。2 2、设置：、设置：一般设在同一标高屋顶或建筑物高低错落处。3 3、构造处理：、构造处理：屋面伸缩缝应注意防水和泛水处理，基本原理同屋顶泛水构造。但盖缝处应能自由伸缩而不发生渗漏。屋面伸缩缝构造处理实例屋面伸缩缝构造处理实例屋面伸缩缝处细部构造（一）屋面伸缩缝处细部构造（一）屋面伸缩缝处细部构造（二）屋面伸缩缝处细部构造（二）一、沉降缝沉降缝设置原则：设置原则：（1）当同一建筑高度或荷载相差很大，或结构形式不同时；（2）当同一建筑各部分相邻的基础类型不同或埋置深度相很大时；（3）当一幢建筑物建造在地耐力相差很大而又难以保证均匀沉；（4）当建筑平面形状复杂，高度变化较多时；（5）建筑物长度较大时；（6）新建、扩建建筑物与原有建筑物紧相毗连时。二、设置位置二、设置位置1、平面位置的设置第二节第二节 沉沉 降降 缝缝沉降缝沉降缝新建建筑原有建筑沉降缝为避免可能产生的不为避免可能产生的不均匀沉降，应将建筑均匀沉降，应将建筑划分为几个简单的体划分为几个简单的体型的单元体。型的单元体。立面平面沉降缝沉降缝独立单元的设置独立单元的设置变形缝设置实例变形缝设置实例平面图平面图沉降缝设置实例沉降缝设置实例结构高差和荷载悬殊处结构高差和荷载悬殊处 2 2、沉降缝隙的宽度、沉降缝隙的宽度沉降缝的宽度要求应满足下表中要求：沉降缝的宽度沉降缝的宽度(mm)(mm)地基情况建筑物高度沉降缝宽度(mm)一般地基H5mH 5m10mH 10m 15m305070软弱地基23层45层6层以上508080120120湿陷性黄土地基3070 三、沉降缝的构造三、沉降缝的构造 由于沉降缝要同时满足伸缩缝的要求，所以墙体的沉降缝盖缝条应满足水平伸缩和垂直沉降变形的要求。1、要求：沉降缝应同时满足伸缩缝隙的要求，其盖缝也应满足水平伸缩和垂直沉降变形的要求。2、屋顶沉降缝处的金属调节盖缝或其他构件应满足变形和维修。3、墙体沉降缝处的盖缝处理4、基础沉降缝处理：双墙偏心基础、双墙基础交叉排列、挑梁基础。墙身水泥砂浆外墙贴面金属调节片铁箍水落管墙体沉降缝构造墙体沉降缝构造 基础沉降缝构造基础沉降缝构造挑梁基础双墙承重基础一、防震缝的设置一、防震缝的设置 防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直预留缝。抗震设防烈度6度，可不进行抗震设防。设防烈度为7-9度，应按一般规定设防震缝，防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。设防烈度为10度，应按有关专门规定执行；有下列情况之一出现时宜设防震缝：有下列情况之一出现时宜设防震缝：(1)建筑物立面高差超过6M，在高差变化处须设防震缝；(2)建筑物有错层且楼板高差较大时。(3)建筑物毗连部分结构的刚度、重量相差悬殊处。防震缝的最小宽度应符合下列要求防震缝的最小宽度应符合下列要求:(1)当高度不超过15m时,可采用70mm。(2)当高度超过15m时,按设防烈度为6度、7度、8度、9度相应建筑每增高5m、4m、3m、2m时缝宽增加20mm。第三节第三节 防防 震震 缝缝二、防震缝的构造二、防震缝的构造 防震缝只考虑水平地震作用，其构造和要求与伸缩缝相似。不应做成错口缝或企口缝，通常采用覆盖的做法。防震缝细部构造图防震缝细部构造图防震缝设置实例防震缝设置实例框架结构55米，剪力墙结构45米。都是现浇的，预制可以放宽。在总体布置中，为了消除结构不规则，收缩，和温度应力，不均匀沉降对结构的变形破坏有害影响，可设置变形缝，包括温度伸缩缝、沉降缝和防震缝三种，将房屋分成若干独立的部分.伸缩缝设置部位：伸缩缝由基础以上设置.设置间距与屋顶和楼板类型有关，最大间距一般为5075m。伸缩缝的宽度一般为2030mm。沉降缝设置部位：平面形状复杂的建筑物的转角处；建筑物高度或荷载差异较大处；结构类型或基础类型不同处；地基土层有不均匀沉降处；不同时间内修建的房屋各连接部位。设置要求：其宽度与地基情况及建筑高度有关，一般为2030mm，在软弱地基上五层以上的建筑其缝宽应适当增加。沉降缝处的上部结构和基础必须完全断开。沉降缝由地基条件决定，其宽度应该符合防震缝的最小宽度的要求.防震缝设置要求：防震缝的宽度与建筑的层数及结构类型有关.防震缝应有一定的宽度，否则在地震时相邻部分会互相碰撞而破坏.伸缩缝的间距要符合要求，宽度不小于防震缝的宽度.下面是一个关于伸缩缝、沉降缝、防震缝的详细介绍。伸缩缝、沉降缝、防震缝 建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。变形缝是针对这种情况而预留的构造缝。变形缝可分为伸缩缝、沉降缝、防震缝三种。伸缩缝为防止建筑构件因温度变化，热胀冷缩使房屋出现裂缝或破坏，在沿建筑物长度方向相隔一定距离预留垂直缝隙，这种因温度变化而设置的缝叫做伸缩逢。建筑构件因温度和湿度等因素的变化会产生胀缩变形。为此，通常在建筑物适当的部位设置竖缝，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分，使各部分都有伸缩的余地。变形主要是因温度变化引起的，所以伸缩缝又称温度缝。建筑物上设置单个伸缩缝的最大间距，应根据建筑材料、结构形式、使用情况、施工条件以及当地气温和湿度变化等因素确定，砖石结构为100150米，钢筋混凝土结构为3575米，无筋混凝土为1020米，宽度20mm 30 mm。各种结构的设计规范中都有相应的规定。伸缩缝的构造，必须满足建筑结构沿水平方向变形的要求。外墙上的伸缩缝，为防止风雨侵入室内，要求用有弹性的、憎水的、不易被挤出的材料填嵌缝隙。常用的材料有沥青麻丝、浸沥青木丝板、氯丁橡胶、泡沫塑料等。缝口还须用镀锌铁皮、铝板或塑料板等作盖缝处理。内墙伸缩缝的处理，随室内装修不同而异，可选用木条、木板、塑料板、金属板等盖缝。楼层地面伸缩缝，可在缝口填嵌沥青麻丝等，上铺活动盖板或橡皮条等，以防灰尘落至下一楼层。屋顶的伸缩缝，则用镀锌铁皮、铝板或预制钢筋混凝土板等作盖缝处理，着重作好防水。地下建筑、地下室等处的伸缩缝，出于防水要求，常在防水结构层的外侧或底部加铺玻璃布油毡、橡胶片、镀锌铁皮、紫铜片，以及采用内埋式或可卸式止水带（如橡胶、塑料、金属等），并用沥青砂浆、沥青麻丝或浸沥青木丝板等填嵌缝隙。在现浇整体式钢筋混凝土建筑中，由于混凝土在浇灌后的一段时间内有较大的收缩变形，以后才趋于稳定，可利用这一特性，将沿钢筋混凝土结构的长向分成几段，中间留缝，待第一期工程施工12个月后，再浇灌合缝。这种只在施工期间保留的临时性温度收缩缝，称为后浇缝，或称收缩带。后浇缝的宽度一般为50100厘米，缝的间距约为2025米，并尽量和施工时的接缝结合设置；缝的填充材料，可用掺铝粉的混凝土。在建筑物中设置伸缩缝及其最大间距问题，目前认识不尽一致，各国的规定和作法也不相同。如联邦德国、苏联和一些东欧国家，采取严格的伸缩缝间距，以防止建筑物产生裂缝。日本、美国等是在计算中考虑温度应力，一般不设伸缩缝。英国、法国等则处理比较灵活。中国从20世纪50年代开始，探讨建筑物设置伸缩缝的理论，提出了初步的理论依据，解决了若干工程实际问题。沉降缝为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。当一幢建筑物建造在不同土质且性质差别较大的地基上，或建筑物相邻部分的高度、荷载和结构形式差别较大，以及相邻墙体基础埋深相差悬殊时，为防止建筑物出现不均匀沉降，以至发生错动开裂，应在差异处设置贯通的垂直缝隙，将建筑物划分若干个可以自由沉降的独立单元。沉降缝同伸缩缝的显著区别在于沉降缝是从建筑物基础到屋顶全部贯通。沉降缝宽度与地基性质和建筑高度有关沉降缝的构造与伸缩缝基本相同，但盖缝的作法，必须保证相邻两个独立单元能自由沉降。在砖混结构中，沉降缝两侧建筑的基础通常采用两种方案：挑梁基础，即在沉降缝一侧墙的基础按正常设置，另一侧的纵墙由悬挑的挑梁承担，梁端另设基础梁和轻质隔墙。采用双墙方案，即在沉降缝两侧都设承重墙，以保证每个独立单元都有纵横墙封闭联结，结构整体性好。在两承重墙间距较小时，为克服基础的偏心受力，可采用在平面布置上为两排交错设置的独立基础，上放承墙的基础梁。沉降缝同时起着伸缩缝的作用，在同一个建筑物内，两者可合并设置，但伸缩缝不能代替沉降缝。在钢筋混凝土框架结构中的沉降缝通常采用双柱悬挑梁或简支梁作法。设置原则：（1）建筑物平面的转折部位（2）建筑的高度和荷载差异较大处（3）过长建筑物的适当部位（4）地基土的压缩性有着显著差异（5）建筑物基础类型不同以及分期建造房屋的交界处 在地震区，凡设置伸缩缝或沉降缝的，都应根据地震要求增加缝的宽度，防止在地震时两墙由于震幅不同而相撞。防震缝在地震烈度6度的地区，为防止建筑物各部分由于地震引起房屋破坏所设置的垂直缝称为防震缝。其设置要求见建筑防震。一般从基础顶面断开，并贯穿建筑物全高。最小缝隙尺寸为50 100 mm。缝的两侧应有墙，将建筑物分为若干体型简单、结构刚度均匀的独立单元。设置原则：（1）房屋立面高差在6m以上 （2）房屋有错层，并且楼板高差较大 （3）各组成部分的刚度截然不同 规定：在地震设防区，当建筑物需设置伸缩缝或沉降缝时，应统一按防震缝对待
