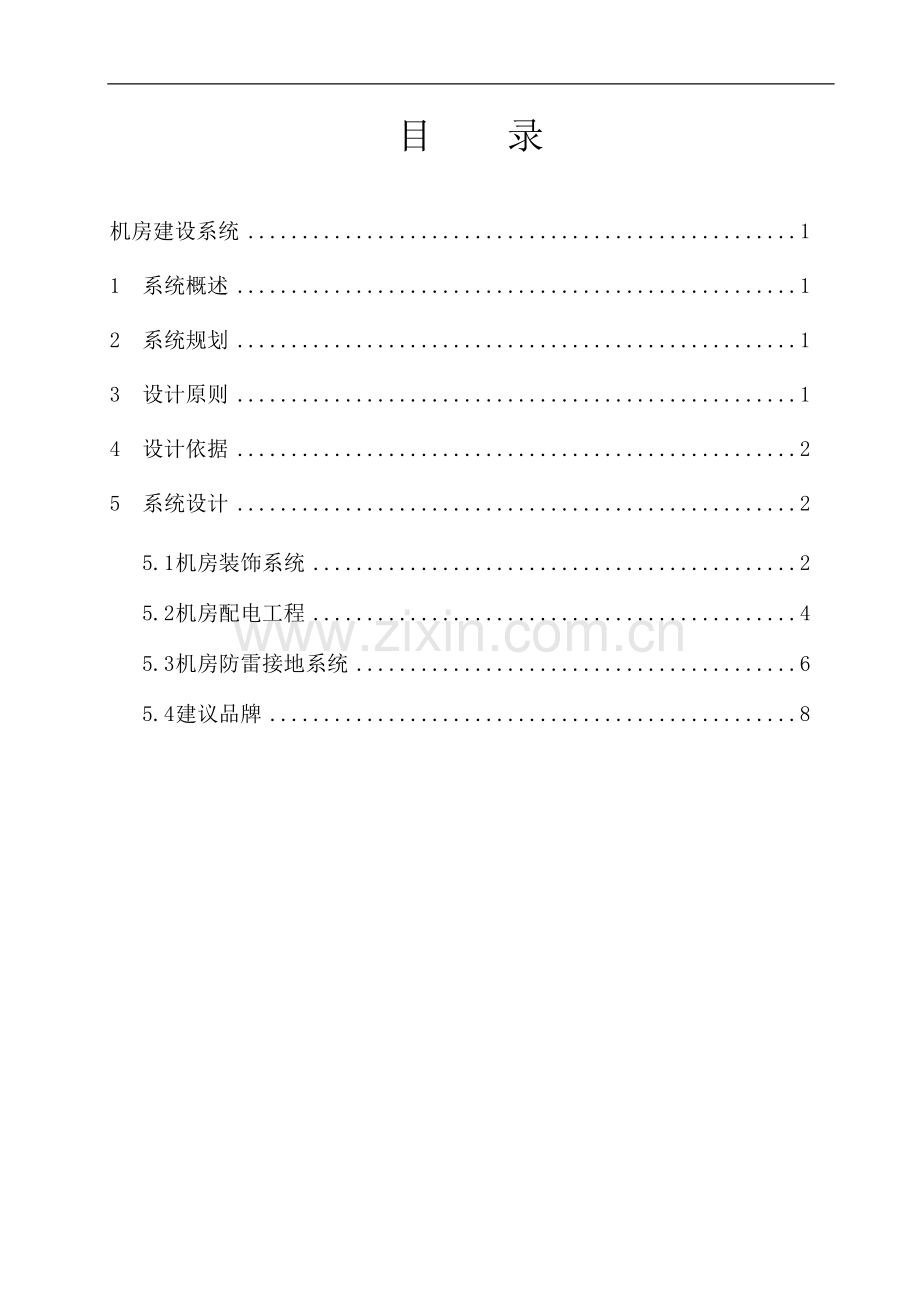

目 录机房建设系统11系统概述12系统规划13设计原则14设计依据25系统设计25.1机房装饰系统25.2机房配电工程45.3机房防雷接地系统65.4建议品牌8机房建设系统1 系统概述XX建成后将是一座智能化程度极高的医院，而实现医院智能化的各个子系统的核心控制设备都置于相应的机房内，因此保证机房内的各个系统的控制设备能够安全稳定的运行就显得尤为重要，XX的机房建设系统的设计内容包括：机房装修系统、机房供配电系统、机房防雷接地系统。2 系统规划XX的机房建设系统包括地下一层的弱电机房、十四层中心设备房（计算机中心）、一层的电信机房和消防控制室。弱电机房是XX整个智能化系统的控制中心，楼宇自控系统、安全防范系统、公共广播系统、有线电视系统等系统的主控设备均置于弱电机房内；十四层中心设备房是XX的网络中心，也是综合布线系统的管理中心。（1）弱电机房，93.5平方米，考虑地面、棚面、墙面的装修，机房供配电系统、机房防雷接地系统。（2）设备中心机房（计算机中心）57.74平方米，考虑地面、棚面、墙面的装修，机房供配电系统、机房防雷接地系统。（3）电信机房60.32平方米，考虑地面的装修，机房供配电系统、机房防雷接地系统。（4）消防控制室54.57平方米，考虑地面、棚面、墙面的装修。3 设计原则为了保证机房的温度、湿度、洁净度、照度，防静电，防干扰，防震动，防雷电，防火防鼠等要求，此次设计机房建设系统采用的均为新材料、新工艺、新技术的机房设备、能充分满足计算机设备的安全可靠地运行，延长计算机系统的使用寿命的要求，同时又要给电脑工作者创造一个舒适、典雅的环境。因此，在设计上我们充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。4 设计依据电信专用房屋设计规范 YD5003-94 通信系统机房设计 GBKJ-90 电子计算机机房设计规范 GB50174-93 计算机场地技术条件 GB2887-2000 计算机机房活动地板的技术要求 GB6650-86 计算站场地安全技术 GB9361-88 电子计算机机房施工及验收规范 SJ/T30003-93 建筑内部装修设计防火规范 GB50222-95工业企业通信设计规范 GBJ78-85通风与空调工程施工及验收规范 GB50243-97建筑物防雷设计规范 GB50057-945 系统设计5.1 机房装饰系统在XX各机房内，根据地板下管槽安装的要求地板安装高度确定为0.30米，吊顶采用铝合金微孔方形天花板吊顶，地板采用无边地板。装修选材及主要设备选用：吊顶采用中外合资生产的铝合金微孔方形天花板；灯具采用嵌入式三管荧光格栅灯具；墙面采用铝塑板饰面及高级乳胶漆。5.1.1 吊顶工程在机房装修中，吊顶工程是一项重要内容，原因是一方面掩盖建筑结构的粗糙杂乱，使室内美观，防尘，保湿，隔热；另一方面是为了能在吊顶层面上镶嵌照明灯具，布置消防报警探头，自动灭火喷头，以及其他各种功能的产品。再一方面是为了在吊顶以上的空间里布置和安装各种电源管线，回风管道等隐蔽工程。特 点：着色坚固，色泽好，不脱落，质量轻，强度高，防火性能好，无色差，平整度好，光滑。颜 色：采用乳白色，冷色调。吊挂方式：暗龙骨方式。天花板的选择一般采用浅色，冷色调，并与机房的墙面柱面地面三者色彩应协调、相互衬托，以保持机房的整体效果。与天花板配套的灯具为三管荧光格栅灯具。考虑到机房照度的均匀性，灯具采用均布的方式。5.1.2 地面工程活动地板在机房中是必不可少的。机房敷设活动地板主要有三个作用：首先，在活动地板下形成隐蔽空间，可以在地板下隐蔽敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施（插座、插座箱等），使机房不致显得非常零乱；其次，由于敷设了活动地板可以在活动地板下形成空调送风静压箱，使送风均匀。此外，活动地板的抗静电功能也为各系统设备的安全运行提供了保证。抗静电活动地板安装时，同时要求安装静电泄漏系统。铺设静电泄漏地网，通过静电泄漏干线和机房安全保护地的接地端子进行良好电气连接，将静电泄漏掉。考虑到本医院智能化系统较多，机房内会布置多台机器，机房地面的散热量大，地板下线缆较多，故设计活动地板的高度为0.30米，活动地板安装过程中，地板与墙面交界处，需精确切割下料。切割边需封胶处理后安装。地板安装后，用不锈钢踢脚板压边装饰。另外，地面需要进行防尘保温隔热处理。处理方法通常是在地板下的墙面、柱面、地面均刷涂防尘漆两遍。全部水泥面均经刷漆处理，达到不起尘，从而保证空调送风系统的空气洁净。但此法并未解决保温隔热的问题。机房的冬季保温、夏季隔热以及防凝露等技术问题是机房设计重点考虑的因素之一。尤其是在北方，机房内外存在较大的温差。在冬季，由于机房的温、湿是恒定值，此时相对湿度高于室外，机房的保温处理不当，会造成机房区域两个相邻界面产生凝露，机房的内立面墙及天地平面也会产生凝露，使机房受潮，造成墙立面及天地平面建筑结构造成损坏，而影响机房的洁净度。下层天花结构面层的凝露会给相邻部分设施造成损坏而影响工作。由于界面的凝结水蒸发，造成局部区域空气湿度增大，给各设备的元器件和线缆插件造成损坏。因此，为了节约能源，减少日后的运行费用，根据以上分析机房相邻界面凝露应按其起因而采取相应的措施来控制平面、立面隔热及热量的散失。对于防鼠问题，则应在围护结构上解决，尽量不留孔洞。有孔洞如管、槽，则要作好封堵，要绝对保持围护结构的严密。机房区采用无边的抗静电活动地板。地板安装高度为0.30米。地板安装完毕后，地板与墙体交界处用发纹不锈钢饰面踢脚板封边。风口地板、走线口地板、根据房间设备、人员密度做进一步的调整。5.2 机房配电工程机房供配电系统是保证计算机设备、场地设备和辅助用电设备可靠运行的先决条件，机房供配电系统是计算机系统正常运行的前提和保证，机房设置专用的供电线路，且供电电源设备的容量留有一定的余量，供电电源技术指标符合GB/T2887计算机场地技术要求，对计算机供电方式分为三类： 一类供电：需建立不间断供电系统。 二类供电：需建立带备用的供电系统。 三类供电：按一般用户供电考虑。 为了保证系统在市电断电的情况下仍能继续工作，医院的配电系统按一类不间断供电方式设计施工。 系统根据医院机房的规划设计了机房配电系统，在弱电机房、中心设备网络机房机房内根据设备容量需求的不同配置相应容量的UPS不间断电源；并配置电源输入输出柜。电信机房和消防控制室内供电由强电专业统一考虑；5.2.1 辅助供电系统为了防止中心设备网络机房辅助设备在启动、制动及在正常运行时可能对设备系统构成的干扰，机房内的辅助设备用电要求自成体系。如果必须共享一个变压器，要在离配电点最近的地方分割。中心设备网络机房辅助动力设备包括机房柜式空调、新风换气机、机房照明等系统。由于机房空调设备直接关系到计算机设备、网络设备，通讯设备以及机房其他用电设备正常工作，所以要求配电系统安全可靠，因此该配电系统按照一级负荷考虑进行设计。电源进线要求采用三相双电源（电源取自建筑物本体低压配电室母线），且使用ATS自动切换，进线配电柜（AP）安装于机房内，采取集中控制，便于管理机房空调等设备，请强电专业为弱电机房提供弱电及网络设备需要的电容量，保证医院各个智能化系统的正常、稳定的运行。为了保证操作人员在工作时有足够的照度，又不至于由于周围环境太亮而看不清荧光屏上的字迹，因此设备机房内的照度应控制在相应的区间内，在现行的国家标准计算站场地技术要求GB/T 2887-2000中规定，机房内距地面0.8M处，照度不应低于300LX。5.2.2 UPS电源XX是高度智能化的建筑，内部的弱电智能化子系统设备数量很多，其中绝大部分设备都是有源设备，配电系统需要为其提供高质量、稳定、不间断的电源保护。为管理机房设置UPS电源系统，把UPS电源系统安装在机房控制中心，对大楼内需要UPS保护的设备进行集中供电。具体方法是从管理机房总配电中心引一路足够容量的电源到控制中心，接入UPS电源系统，再由UPS电源系统引出电源线，布到智能化系统各子系统的重要设备附近为其供电。这样无论大楼内其它系统发生何种供电事故，都可以保证智能化系统重要设备的正常工作。并可以及时为其它系统的故障查询和排除提供参考信息。对于医院内UPS电源的管理，我们选择集结式保护，即一台大容量的UPS，保护一个工作间内的系统或一些集结而成的节点。根据弱点机房和计算机机房内各系统设备的电源容量来选择UPS,我们为弱电机房配备了一台6KVA 2H的UPS,中心设备网络机房配备了一台40KVA 2H的UPS,在选择的时候已经预留了各个系统设备的电源容量。5.3 机房防雷接地系统为了保证在恶劣的天气情况下建筑物内智能化系统设备的正常运行及人员的人身安全，为弱电机房、计算机机房、电信机房设计了防雷和接地保护。防雷措施主要包括电源防雷保护和信号防雷保护；接地设有四种接地形式：计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。5.3.1 机房防雷雷电和浪涌电流的发生会严重危及到通信设备、计算机网络系统及其他智能化控制系统的正常运行，可能造成直接和间接地经济损失。例如：造成重要设备严重损坏、造成对工作人员人身安全的危害；因设备损坏不能运行、通讯网络的中断和重要信息的丢失都会影响工作的正常进行等等，给工作和生活带来极大的影响。我们本着经济合理、安全可靠的原则，针对医院弱点机房、计算机机房、电信机房的要求，特做以下的防雷设计方案： 电源系统感应雷和传导雷的防护电源供电系统采用电源防雷器进行防护电源系统的防雷，电源系统的防雷主要是防雷电感应和传导电波的侵入，其主要目的是释放高电压，降低残压,避免对用电设备和人身造成危害。在建筑物总配电房设置B级防雷器，在分配电箱设置C级防雷器，符合GB50343-2004建筑物电子信息系统防雷技术规范中的一级和二级标准； 弱电机房选择一个C级浪涌防雷器，中心设备网络机房选择一个B级浪涌防雷器和两个C级浪涌防雷器，对机房的用电设备进行防雷保护。 信号部分感应雷和传导雷的防护-信号通讯系统采用信号防雷器对计算机机房的服务器进行防雷保护。信号传输线路部分的防雷：由于信号传输部分的设备工作速率高、集成电路元件单元密度大精度高，承受过电压的能力比较弱，容易受雷电和过电压的袭击，造成设备的严重损害和大量重要的数据丢失。另外进入医院的金属管道必须作等电位连接；三个机房内用紫铜排做成环型的接地汇流排，机房内的所接形式为S型或M型。防雷器要保持接地良好，接地电阻要在1欧姆以下。5.3.2 机房接地机房接地系统是涉及多方面的综合性信息处理工程，是机房建设中的一项重要内容。接地系统是否良好是衡量一个机房建设质量的关键性问题之一。医院智能化系统的机房都设计了接地系统，接地的连接方式均采用联合接地，以免引入不同电位而导致人身和设备事故，接地电阻应小于1欧姆。接地形式分为四种：即：计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。本次设计考虑机房内各种接地及弱电系统的接地，均与门诊楼其它电气系统共用一个联合接地体，且要满足接地电阻不大于1欧姆。直流工作地网在机房内的布局是：用330mm2的截面铜排敷设在活动地板下，依据设备布局，纵横组成网格状，配有专用接地端子，用编织软铜线以最短的长度与设备相连。计算机直流地需用接地干线引下至接地端子箱。容易产生静电的活动地板采用导线布成泄漏网，并用干线引至动力配电柜中交流接地端子。活动地板静电泄漏干线采用ZRBVR-16mm2导线，静电泄漏支线采用ZRBVR-4mm2导线，支线导体与地板支腿螺栓紧密连接，支线做成网格状，间隔1.8米1.8米。为防止感应雷、侧击雷沿电源线进入机房损坏机房内的重要设备，在电源配电柜电源进线处安装浪涌防雷器，或者在设备电源处使用带有防雷功能的插座板。5.4 建议品牌建议选择以下品牌的产品或其他同等档次产品，以满足系统要求。抗静电地板：沈阳沈飞、青岛金岛UPS：广州冠军、深圳山特供配电：北京人民电气、惠州海格防雷器：德国OBO、法国赛特（CITEL）
