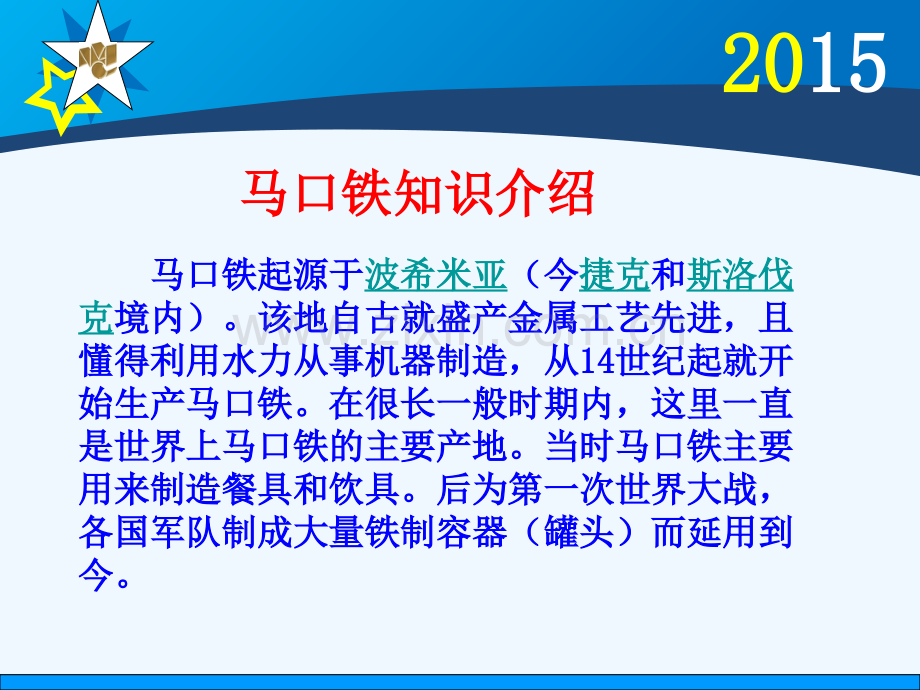

1、20201515马口铁知识介绍马口铁知识介绍 马口铁起源于马口铁起源于波希米亚波希米亚(今(今捷克捷克和和斯洛伐斯洛伐克克境内)。该地自古就盛产金属工艺先进,且境内)。该地自古就盛产金属工艺先进,且懂得利用水力从事机器制造,从懂得利用水力从事机器制造,从1414世纪起就开世纪起就开始生产马口铁。在很长一般时期内,这里一直始生产马口铁。在很长一般时期内,这里一直是世界上马口铁的主要产地。当时马口铁主要是世界上马口铁的主要产地。当时马口铁主要用来制造餐具和饮具。后为第一次世界大战,用来制造餐具和饮具。后为第一次世界大战,各国军队制成大量铁制容器(罐头)而延用到各国军队制成大量铁制容器(罐头)而延用
2、到今。今。马口铁知识介绍马口铁知识介绍由于当时有人认为制造罐头用的镀锡薄板是从广东省澳门(英文名Macao可读作马口)进口的,所以叫“马口铁”。也有其他说法,如中国过去用这种镀锡薄板制造煤油灯的灯头,形如马口,所以叫“马口铁”。“马口铁”这个名称不确切,因此,1973年中国镀锡薄板会议时已正名为镀锡薄板,正式文件不再使用“马口铁”这个名称。20201515镀锡薄钢板,简称镀锡板,也镀锡薄钢板,简称镀锡板,也叫马口铁,是两面镀有锡的叫马口铁,是两面镀有锡的低低碳碳薄钢板。薄钢板。一、一、定义及术语定义及术语202015151 1、电镀锡板、电镀锡板通过连续电镀锡作业获得的两面锡层的冷轧低碳钢板。
3、通过连续电镀锡作业获得的两面锡层的冷轧低碳钢板。备注:备注:1 1)热轧:在高于再结晶温度下进行的轧制过程)热轧:在高于再结晶温度下进行的轧制过程 2 2)冷轧:用热轧钢卷为原料,经酸洗去除氧化皮后进行冷连轧。)冷轧:用热轧钢卷为原料,经酸洗去除氧化皮后进行冷连轧。2 2、差厚锡层电镀锡板、差厚锡层电镀锡板两面具有不同重量锡层的电镀锡板。两面具有不同重量锡层的电镀锡板。3 3、一次冷轧、一次冷轧:(厚度一般为:(厚度一般为0.15mm-0.6mm0.15mm-0.6mm)钢基板经过冷轧减薄获得要求的厚度,随后进行退火及平整。钢基板经过冷轧减薄获得要求的厚度,随后进行退火及平整。20201515
4、4 4、罩式退火:、罩式退火:冷轧钢带以卷紧状态,在控制气氛中,按照设定的时间和温度周期进行冷轧钢带以卷紧状态,在控制气氛中,按照设定的时间和温度周期进行退火的过程。退火的过程。5 5、化学钝化:、化学钝化:电镀锡后的钢带浸入重铬酸盐溶液中,在不通电的情况下进化学钝化处电镀锡后的钢带浸入重铬酸盐溶液中,在不通电的情况下进化学钝化处理。理。调质度是指马口铁经过轧制塑性变形或热处理后所具有的综合机械性能,调质度是指马口铁经过轧制塑性变形或热处理后所具有的综合机械性能,如硬度、塑性、回弹性等。通常以洛氏表面硬度如硬度、塑性、回弹性等。通常以洛氏表面硬度HR30THR30T表示(当板厚表示(当板厚0.
5、22MM0.22MM时用时用HR15THR15T表示),表示),6 6、调质度:、调质度:3 3、连续退火:、连续退火:冷轧板卷展开成钢带后在保护气氛中退货冷轧板卷展开成钢带后在保护气氛中退货202015157 7、一级镀锡板:、一级镀锡板:8 8、二级镀锡板:、二级镀锡板:20201515二、二、马口铁构成(一)马口铁构成(一)(宝钢标准)(宝钢标准)20201515二、二、马口铁构成马口铁构成(二二)20201515二、二、马口铁生产工艺马口铁生产工艺热热 板板酸酸 洗洗盐酸去除氧化铁盐酸去除氧化铁冷冷 轧轧退退 火火连续连续/罩式罩式平平 整整剪剪 边边镀镀 锡锡钝钝 化化涂涂 油油裁裁
6、 剪剪打打 包包20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能二、二、马口铁生产工艺马口铁生产工艺(图例宝钢图例宝钢)20201515用途。制没有L钢严格,为绝冷轧镀锡板,其力学性能二、二、马口铁生产工艺马口铁生产工艺(图例宝钢图例宝钢)20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有
7、L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能二、二、马口铁生产工艺马口铁生产工艺(图例宝钢图例宝钢)20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,
8、用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用
9、途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其
10、它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能14201420准备机组准备机组20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于
11、高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515三、三、马口铁分类及代号(一)马口铁分类及代号(一)分类方式分类方式类别类别代号代号原板钢种一M
12、R,L,D调质度一次冷轧钢板及钢带T-1,T-1.5,T-2,T-2.5,T-3,T-3.5,T-4,T-5二次冷轧钢板及钢带DR-7M,DR-8,DR-8M,DR-9,DR-9M,DR-10退火方式连续退火CA罩式退火BA差厚镀锡标识薄面标识方法D厚面标识方法A 原板钢种注解原板钢种注解厚板钢种类型特性MR绝大多数食品包装和其他用途镀锡板钢基,非金属夹杂物含量与L类钢相近,残余元素含量的限制没有L类钢严格L高耐蚀性用镀锡板钢基,非金属夹杂物及残余元素含量低,能改善某些食品罐内壁的耐蚀性D铝镇静钢,超深冲耐时效用镀锡板钢基,能使垂直于弯曲方向的折痕和拉伸变形现象减至最低程度注:注:spccsp
13、cc:一般用冷轧碳钢薄板及钢带一般用冷轧碳钢薄板及钢带 (衡水钢铁用基板)(衡水钢铁用基板)20201515三、三、马口铁分类及代号(二)马口铁分类及代号(二)分类方式分类方式类类 别别代代 号号表面粗糙度表面粗糙度表面状态表面状态光亮表面光亮表面B B0.13-0.33m粗糙表面粗糙表面R R0.24-0.69m银色表面银色表面S S0.77-1.27m无光表面无光表面M M0.77-1.27m钝化方式钝化方式化学钝化化学钝化CPCP-电化学钝化电化学钝化CECE-低铬钝化低铬钝化LCrLCr-边部形状边部形状直边直边SLSL-花边花边WLWL-20201515马口铁表面状态注解马口铁表面状
14、态注解成品代号区分特征一次冷轧钢板及钢带B光亮表面在具有极细磨石花纹的光滑表面的原板上镀锡后进行锡的软绵处理得到的有光泽的表面R粗糙表面在具有一定方向性的磨石花纹为特征的原板上镀锡后进行锡的软熔处理得到的有光泽的表面S银色表面在具有粗糙无光泽表面的原板上镀锡后进行锡的软熔处理得到的有光泽的表面M无光表面在具有一般无光泽表面的原板上镀锡后不进行锡的软熔处理的无光表面二次冷轧钢板及钢带R粗糙表面在具有一定方向性的磨石花纹为特征的原板上镀锡后进行锡的软熔处理得到的有光泽的表面M无光表面在具有一般无光泽表面的原板上镀锡后不进行锡的软熔处理的无光泽表面20201515四、四、马口铁镀锡量分类马口铁镀锡量
15、分类镀锡方式镀锡量代号公称镀锡量/(g/m2)等厚镀锡1.1/1.11.1/1.12.2/2.22.2/2.22.8/2.82.8/2.85.6/5.65.6/5.68.4/8.48.4/8.411.2/11.211.2/11.2差厚镀锡1.1/2.81.1/2.81.1/5.61.1/5.62.8/5.62.8/5.62.8/8.42.8/8.45.6/8.45.6/8.42.8/11.22.8/11.25.6/11.25.6/11.28.4/11.28.4/11.22.8/15.12.8/15.15.6/15.15.6/15.120201515五、五、马口铁调质度分类马口铁调质度分类(一次
16、冷轧一次冷轧)调质度代号表面硬度 HR30Tm2T-1493T-1.5513T-2533T-2.5553T-3573T-3.5593T-4613T-5653*硬度为2个试样的平均值,允许其中1个试验值超出规定允许范围1个单位20201515五、五、马口铁调质度分类马口铁调质度分类(二次冷轧二次冷轧)调质度代号调质度代号表面硬度表面硬度 HR30TmHR30Tm2 2DR-7M715DR-8/DR-8M735DR-9765DR-9M775DR-10805*硬度为2个试样的平均值,允许其中1个试验值超出规定允许范围1个单位20201515二次冷轧马口铁传统符号抗拉强度(MPA)用途DR8550+7
17、0圆形罐身、底、盖DR9620+70圆形罐身、底、盖DR9M660+70啤酒、碳酸饮料罐的底、盖一次冷轧马口铁传统符号抗拉强度(MPA)用途T1330极苛刻的深冲T2350深冲T2.5-一般用T3370一般用,罐身T4415一般用,刚性较大,需要刚性的底、盖、浅冲罐等T5450抗翘曲,需要刚性的底、盖、罐身T6530刚性很大,啤酒、碳酸饮料罐的底、盖五、五、马口铁调质度与用途马口铁调质度与用途20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板
18、的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能六、六、尺寸及偏差尺寸及偏差1 1、厚度允许偏差:、厚度允许偏差:不大于公称厚度的不大于公称厚度的7%7%。注:厚度测量位置为距钢板及钢带两侧边部不小于注:厚度测量位置为距钢板及钢带两侧边部不小于10mm10mm任一点。任一点。2 2、薄边:、薄边:薄边是钢板及钢带沿宽度方向上厚度的变化,其薄边是钢板及钢带沿宽度方向上厚度的变化,其特征是在靠近钢板及钢带的边缘发生厚度减薄,距边特征是在靠近钢板及钢带的边缘发生厚度减薄,距边部部6mm6mm处测得的厚度。应不大于中间位置测得实际厚度处测得的厚度。应不大于中间位置测得实际厚度的的8%8
19、%。202015153 3、宽度允许偏差:、宽度允许偏差:钢板及钢带的宽度允许偏差为钢板及钢带的宽度允许偏差为0mm0mm+3mm+3mm。4 4、镰刀湾:、镰刀湾:每任意每任意1000mm1000mm长度上,镰刀弯应不大于长度上,镰刀弯应不大于1mm.1mm.5 5、不平度、不平度:(只适用于钢板):(只适用于钢板)每任意每任意1000mm1000mm长度上,镰刀弯应不大于长度上,镰刀弯应不大于3mm.3mm.20201515检验取样检验取样20201515七、七、钝化的作用(一)钝化的作用(一)20201515七、七、钝化的作用(二)钝化的作用(二)20201515八、八、油膜介绍(一)油
20、膜介绍(一)20201515八、八、油膜介绍(二)油膜介绍(二)20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能九、九、油膜与油膜与“眼孔眼孔”20201515十、十、镀锡板的涂饰性(一)镀锡板的涂饰性(一)20201515L用途。MR制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十、十、镀
21、锡板的涂饰性(二)相关定义镀锡板的涂饰性(二)相关定义1 1、润湿:、润湿:液相与固相接触时液相沿着固相表面铺展的现象。液相与固相接触时液相沿着固相表面铺展的现象。液体在固体表面能铺展,接触面有扩大的趋势,就是液体在固体表面能铺展,接触面有扩大的趋势,就是润湿润湿,润湿就是液体对固体表面的附着力大于其内聚力。润湿就是液体对固体表面的附着力大于其内聚力。液体在固体表面不能铺展,接触面有收缩成球形的趋势,液体在固体表面不能铺展,接触面有收缩成球形的趋势,就是就是不润湿不润湿,不润湿就是液体对固体表面的附着力小于其,不润湿就是液体对固体表面的附着力小于其内聚力。内聚力。20201515 2/5 ,等
22、效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能2 2、接触角:、接触角:接触角是指在气、液、固三相交点处所作的气接触角是指在气、液、固三相交点处所作的气-液界面的切线液界面的切线穿过液体与固穿过液体与固-液交界线之间的夹角液交界线之间的夹角,是润湿程度的量度。,是润湿程度的量度。若若909090,则固体表面是,则固体表面是疏水性的,即液体不容易疏水性的,
23、即液体不容易润湿固体,容易在表面上润湿固体,容易在表面上移动。移动。20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十、十、镀锡板的涂饰性(三)镀锡板的涂饰性(三)2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素
24、含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十、十、镀锡板的涂饰性(四)镀锡板的涂饰性(四)20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十、十、镀锡板的涂饰性(五)镀锡板的涂饰性(五)20201515 2/5 ,等效于ISO11949:1995。1:
25、表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能反润湿的具体表现反润湿的具体表现20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的
26、钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能“结露结露”(一)(一)20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能“结露结露”(二)(二)20201515D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似
27、,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能“有机硅的影响有机硅的影响”20201515 2/5 ,等效于ISO11949:1995。1:表D
28、类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十一、十一、附着力的影响因素(一)附着力的影响因素(一)20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的
29、基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十一、十一、附着力的影响因素(二)附着力的影响因素(二)20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂
30、物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十一、十一、附着力的影响因素(三)附着力的影响因素(三)20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十一、十一、附着力的影响因素(
31、四)附着力的影响因素(四)20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十一、十一、附着力的影响因素(小结)附着力的影响因素(小结)20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。M
32、R钢的非金属夹杂物与L钢类似,但残余元素含量的限制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十一、十一、附着力的影响因素(五)附着力的影响因素(五)20201515 2/5 ,等效于ISO11949:1995。1:表D类钢为铝镇静钢,具有超深冲耐时效的特点;L类钢的非金属夹杂物及残余元素含量低,用于高耐蚀用途。MR钢的非金属夹杂物与制没有L钢严格,为绝大多数食品包装和其它用途镀锡板的基板材料。.镀锡板的钢级,通常有二种,即一次冷轧镀锡板和二次冷轧镀锡板,其力学性能十一、十一、附着力的影响因素(六)附着力的影响因素(六)2020151520201515
