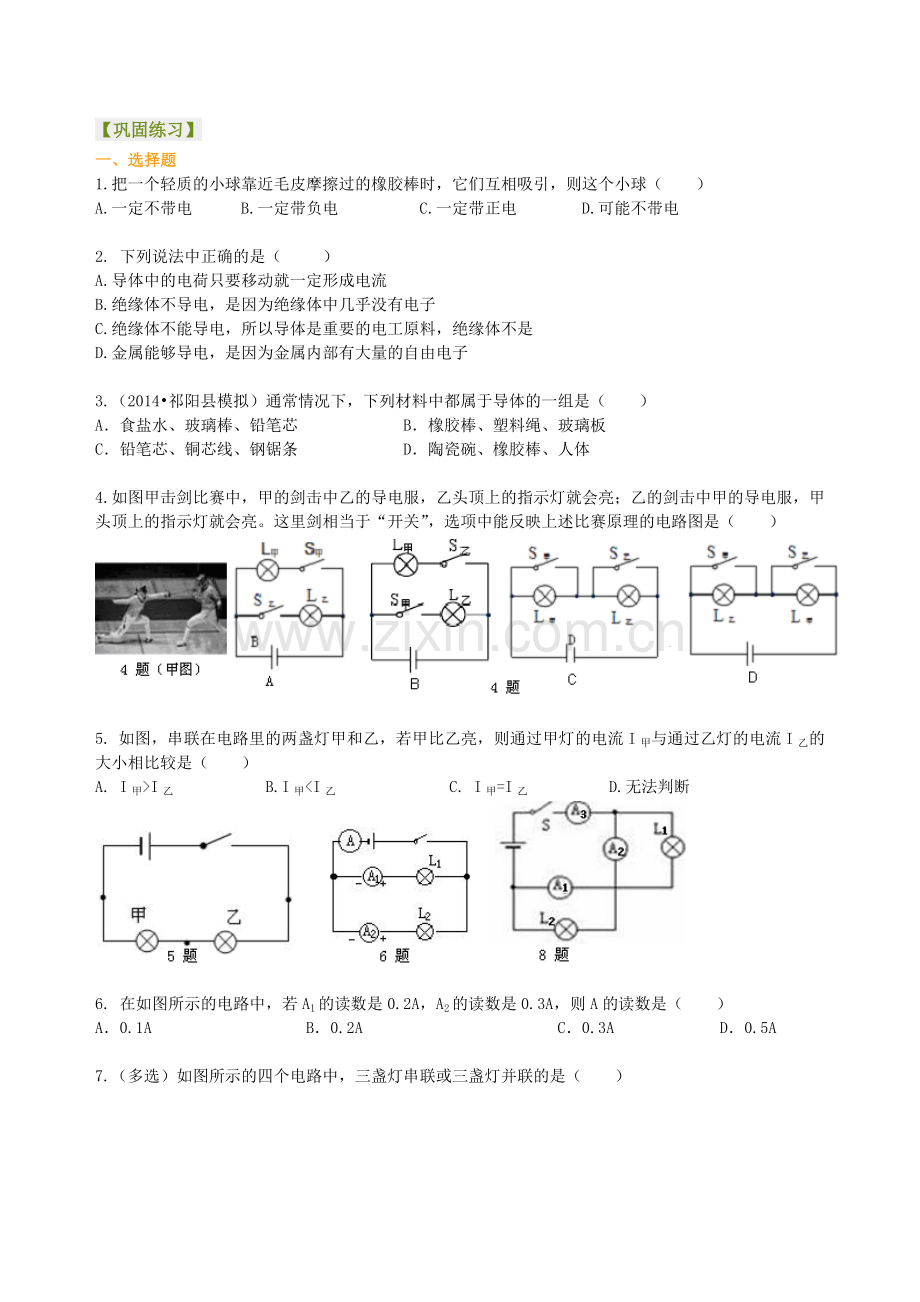

【巩固练习】一、选择题1.把一个轻质的小球靠近毛皮摩擦过的橡胶棒时，它们互相吸引，则这个小球（ ）A.一定不带电 B.一定带负电 C.一定带正电 D.可能不带电2. 下列说法中正确的是（ ）A.导体中的电荷只要移动就一定形成电流B.绝缘体不导电，是因为绝缘体中几乎没有电子C.绝缘体不能导电，所以导体是重要的电工原料，绝缘体不是D.金属能够导电，是因为金属内部有大量的自由电子3.（2014祁阳县模拟）通常情况下，下列材料中都属于导体的一组是（）A食盐水、玻璃棒、铅笔芯 B橡胶棒、塑料绳、玻璃板 C铅笔芯、铜芯线、钢锯条 D陶瓷碗、橡胶棒、人体4.如图甲击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（）5. 如图，串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是（）A. I甲I乙 B.I甲I乙 C. I甲=I乙 D.无法判断 6. 在如图所示的电路中，若A1的读数是0.2A，A2的读数是0.3A，则A的读数是（）A0.1A B0.2A C0.3A D0.5A 7.（多选）如图所示的四个电路中，三盏灯串联或三盏灯并联的是（ ）8. 如图示，当开关S闭合时，关于三只测量电路中电流表示数，正确的是（）AA1表的示数最大BA2表的示数最大CA3表的示数最大D三只都要被损坏二、填空题9. 的多少叫做电荷量。单位是 ，1个电子所带的电荷量是 库仑。验电器是检验物体 的仪器，它是根据 的原理制成的。10.要想获得持续的电流，必须同时具备两个条件，这两个条件是：（1） ；（2） 。11.（2014中山一模）单位换算：2.5A= mA；2A= A；300A= mA。12. 用电流表测量某电路的电流时，电流表必须和被测用电器 联在电路中；让电流从 接线柱流入，从_接线柱流出；事先不能估计电路电流时，先用 量程试触。不允许将电流表直接接在电源的 。13. 在电路中提供电能的装置叫_；消耗电能的元器件是_；导线的作用是_；开关的作用是_.14. 通常情况下，干燥的木板是_，但是在潮湿的天气里，木板也会成为_ .这说明导体和绝缘体之间没有绝对的_，在一定条件下，它们之间可以发生_.15. 如图甲所示，用电流表测电流。若将线头M、N都接到电流表为“06”接线柱上，此时电流表的示数如图乙所示。则电流表测的是哪盏灯的电流 大小为多大 。将线头M接 N接 才能使电流表的示数最大。若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过 的电流，大小是多少 。 16.如图是电冰箱的简化电路图，图中L是电冰箱内的照明灯，M是压缩机用的电动机。开关S1、S2都闭合时，L与M 并联（选填“串联”或“并联”），S1、S2中属于温控开关的是 。三、综合应用题17.请在图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路。18.（2015攀枝花模拟）火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图。19. 小明设计了探究“并联电路电流规律”的实验，他设计的实验电路图及实验数据记录如图所示。（小明实验时电路连接及记录的数据都没有错误）。（1）从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系是： 。（2）小明根据他的实验数据断定“并联电路各支路的电流一定相等”，这是因为他选用的两个电灯Ll、L2的规格是 相（填“相同”或“不同”）。（3）物理老师看了小明的实验记录后又给他提供了一个不同型号的灯泡，小明接下来的操作应该是 。20. 根据如图所示的实物电路图，在右侧的虚线框内画出与它对应的电路图。【答案与解析】一、选择题1.【答案】D【解析】毛皮摩擦过的橡胶棒带负电荷，轻质小球的带电情况不知。轻质小球与带负电的橡胶棒相互吸引，有两种情况：轻质小球带正电，因为异种电荷相互吸引；也可能不带电，因为带电的橡胶棒能吸引轻小物体，故D选项正确。2.【答案】D【解析】电荷的定向移动形成电流，所以A选项错误；绝缘体不导电是因为原子核对的电子的束缚能力较强电子不能自由移动（或自由移动的电子较少），B选项错误；导体和绝缘体都是电工原料，所以C选项错误；所以D选项正确。3.【答案】C【解析】A、通常情况下，食盐水、铅笔芯属于导体，玻璃棒属于绝缘体，故A错误；B、橡胶棒、塑料绳、玻璃板通常情况下都属于绝缘体，故B错误；C、铅笔芯、铜芯线、钢锯条通常情况下都属于导体，故C正确；D、通常情况下陶瓷碗、橡胶棒属于绝缘体，人体属于导体，故D错误。4.【答案】B【解析】当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。5.【答案】C【解析】由图可知，两灯的连接方式为串联，则通过甲灯的电流与通过乙灯的电流是相等的。6.【答案】D【解析】电流表A测量干路电流，是两个支路电流之和，所以示数是0.5A。7.【答案】AC 【解析】A选项三个灯泡是串联的符合题意；B选项三个灯泡是混联的，先串后并；C选项三个灯泡是并联的符合题意；D选项三个灯泡是混联的，先并后串。所以正确选项是AC。8.【答案】C 【解析】两灯并联，A3测量总电流，开关闭合后电流表A3测量总电流因此示数最大。二、填空题9.【答案】电荷；库仑；1.610-19；是否带电；同种电荷相互排斥10.【答案】有电源；电路闭合11.【答案】2500；2106；0.312.【答案】串联；正；负；较大量程；两极13.【答案】电源；用电器；输送电能；控制电路14.【答案】绝缘体；导体；界限；转化【解析】通常情况下干燥的木材是绝缘体，但是导体和绝缘体之间没有一定的界限，在一定条件下，绝缘体会转化成导体。15.【答案】L1；0.5A；3；L2；0.4A【解析】若将线头M、N都接到电流表为“06”接线柱上,电路是并联电路，电流表接到了L1支路，测量L1的电流；如果要让电流表示数最大，电流表要接到干路上，M、N分别接到“3”接线柱和“-”接线柱，电流表的量程是“03A”，每一个小格是0.1A，偏过9个小格是0.9A；根据并联电路电流规律，知道干路电流和L1支路电流，可以求出L2支路电流是0.4A。16.【答案】并联；S2【解析】如图是电冰箱的简化电路图所示，当开关S1、S2都闭合时，灯泡L与电动机M有两条流通路径，属于并联；冰箱里的温度降低到一定程度后，温控开关会自动断开电动机，让电动机停止工作，故与电动机串联的是S2属于温控开关。三、综合应用题17.【答案】如图所示18.【答案】如图所示【解析】由题意可知，两把插销也就是两只开关同时控制一个电路，要具备的条件，显然只有采用两开关和指示灯串联。19.【答案】并联电路干路电流等于各支路电流之和；相同；换用其中一个灯泡再做几次实验。【解析】由实验数据可以得到并联电路中干路的电流等于各支路电流之和；小明根据他的实验数据断定“并联电路各支路的电流一定相等”，是由于他使用的两个灯泡是相同的规格的；物理老师看了小明的实验记录后又给他提供了一个不同型号的灯泡，小明接下来的操作应该是 换用其中一个灯泡再做几次实验。20.【答案】如图所示丫丫数学库
