钢筋抽样技巧手册2.docx

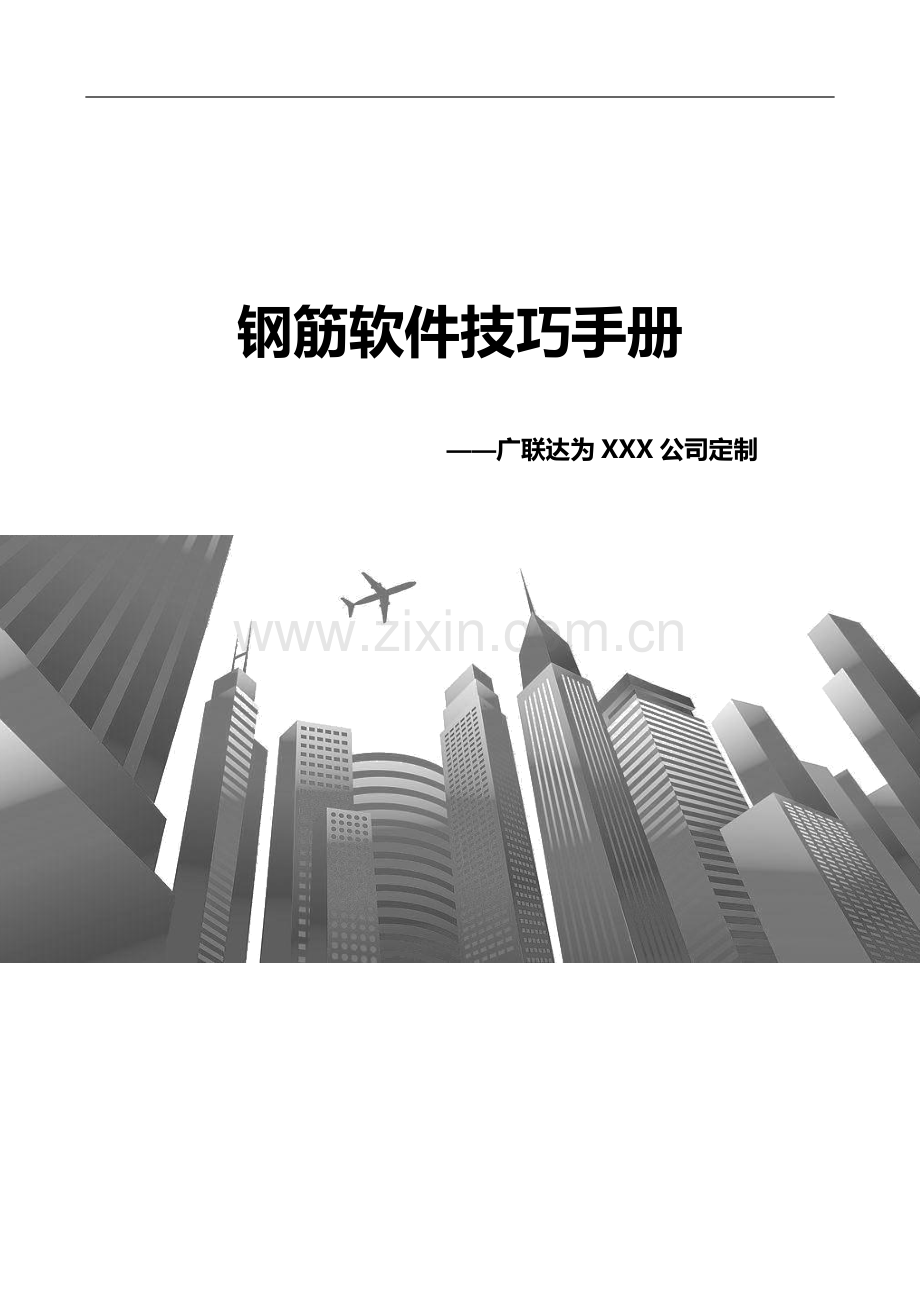

钢筋软件技巧手册广联达为XXX公司定制 目录 常用快捷键 软件技巧 软件中不同选择的不同用法？ 如何快速建立楼层？ 提量小窍门-汇总信息 如何处理墙的附加钢筋？ 如何快速查找和修改错误钢筋直径？ 筏板局部加强筋的处理技巧 异形截面如何快速绘制？ 对量检查表一，常用快捷键功能快捷键F1： 帮助 F2：切换定义/绘图F3： 批量选择构件图元 F4：改变点式构件插入点F5：合法性检查 F6：显示跨中板带；梁原位标注输入当前列数据F7：显示/隐藏CAD图层显示 F8：三维楼层显示设置F9：汇总计算 F10：显示隐藏CAD图F11：编辑钢筋 F12：构件图元显示设置绘图快捷键Shift+构件子母代码：显示/隐藏构件详细信息Ctrl+F：查找图元 Ctrl+C：复制 Ctrl+V：粘贴Ctrl+N：新建 Ctrl+S：保存 Ctrl+Z：撤销Ctrl+Q：动态输入关闭开启 Tab：动态输入时切换输入框滚轮前后滚动：放大或缩小 按下滚轮，同时移动鼠标：平移连续按两下滚轮：全屏 :显示线性图元方向Shift+F3：点式构件绘制时上、下翻转实际使用快捷键二，软件技巧1、 软件中不同选择的不同用法？ 在软件中有不同的选择方式，其用法也不相同，给大家做一个分享：（1） 点选、正框选、反框选：点选是鼠标点击单个图元的选择；正框选是图元完全被包含在拉框范围内的图元被选中；反框选是拉框范围框到的图元均被选中。块操作针对不同图层，其他情况只针对当前层；（2） 批量选择F3：可以按名称选择当前类型或跨构件类型选择图元；比较适合于选定图元进行楼层复制等场景；（3） 选择同名构件：在构件菜单和右键菜单中提供了选择同名构件功能，主要针对于在不知道该图元的名称情况下，需要快速选择与其同名的构件；（4）拾取构件：主要应用于补画图元时，不方便知道要画的图元是什么名称的，但附近有需要的图元。可以使用“拾取构件”快速选择想要的图元，进行绘制。2、 如何快速建立楼层？ 随着现在国内建筑越来越高，楼层在30层的工程屡见不鲜。在使用软件算量的时候，这么多楼层，如何快速建立呢？若你手上没有CAD图纸，那就使用“快速填充”功能：可以类似“excel表格”快速填写层高数据。小技巧：在插入楼层时，新建楼层的层高默认取上一楼层的层高，所以在建立楼层时，可以先设置好层高，再插入楼层。这样修改的工作量就比较少些。若你手上有CAD图纸，那就使用“识别楼层表”功能：在GGJ2009软件中，“导入CAD图”“识别楼层表”，软件会自动匹配楼层表对应列，生成对应楼层：小技巧：识别楼层表时，只针对工程设置中只有默认首层和基础层起作用；若手动已经建立了楼层，则无法识别楼层表。3、 提量小窍门-汇总信息在施工过程中难免会遇到一些变更签证，比如设计变更，构件尺寸或钢筋信息变化了，这时需要提取这些变化的构件钢筋量。如何提取呢？给大家分享一下“汇总信息”的使用。软件中，各个构件都有汇总信息的属性，主要是标识该构件钢筋结果的归属。最终会在报表“构件汇总信息分类统计表”中体现出来。比如，1-2轴梁钢筋信息变化了，需要统计这些梁的钢筋量，只需要对这些梁“汇总信息”进行标识，结果量就可以体现出来。4、 如何处理墙的附加钢筋？一般在地下室或基础层外墙的构造中，会局部加强；或者一些围墙墙顶布置加强钢筋，如图：在GGJ2009软件中，可以通过设置墙的其他钢筋来处理：软件中墙加强筋类型提供了：垂直加强筋和水平加强筋两种，可以处理墙根部垂直和顶部水平加强的实际业务。5、 如何快速查找和修改错误钢筋直径？在做工程的过程中，难免会出现输入手误的情况，比如将钢筋直径输入错误，或者钢筋的级别输入错误。那如何快速检查错误和调整呢？首先，在软件中，可以通过报表“楼层构件类型直径级别汇总表”检查工程中钢筋直径、钢筋级别是否存在输入错误的情况？可以从报表中快速定位到错误发生在哪层，哪类构件上。然后，定位到楼层和构件，通过“查找图元”功能，输入有误的信息，进行查找：例如，本工程中没有三级钢筋，但是在报表中却发现地下室层柱出现了三级钢筋，通过“查找图元”，模糊查找钢筋级别“C”，即可找到KZ1钢筋信息有误。找到错误图元后，选中直径调整钢筋信息即可。6、 筏板局部加强筋的处理技巧在一些工程中，筏板基础局部会布置一定长度的加强筋，如何通过GGJ2009快速处理？这里介绍几种方法：（1） 画线布置负筋：建立一个没有锚固搭接的负筋，按图纸中的加强范围给定负筋的长度，用画线方式布置到筏板中：（2） 布置跨板受力筋：建立一个跨板受力筋，左右标注锚固搭接均设置为0，使用自定义范围布置跨板受力筋，布置范围按照图纸中加强范围绘制：在这里为什么不用自定义范围布置受力筋呢？因为采用上述两种方法计算后的长度与加强范围正好一致。若需要加强范围长度加最小锚固长度，则可以采用“自定义范围布置受力筋”。7、 异形截面如何快速绘制？实际工程中经常遇到一些异形截面，在算量过程中，处理起来比较麻烦，这里给大家分享一下快速绘制技巧：（1） 定义网格：可以按照异形构件的截面按照水平、垂直方向，考虑插入点的情况下，依次输入间距值，如图：（2） 从CAD选择截面图：这种方式比较适合于CAD图截面图是个封闭的区域，选择该功能，在提前导入到软件的CAD图上拉框选择截面图，程序会按照最大封闭区域截取异形截面。（3） 在CAD中绘制截面图：这种方式比较适合于CAD图截面本身就不封闭，选择该功能，直接在CAD图纸上进行手动绘制围成一个封闭区域：三，对量检查表序号对量检查要点检视工程设置1构件抗震等级是否已经按图纸调整2各楼层层高是否按照图纸调整正确3混凝土标号，保护层厚度各楼层是否正确设置4计算设置内标黄选项是否一致，设置修改直接影响钢筋计算5搭接设置内，搭接方式是否照图纸调整，定尺长度是否修改一致构件设置1顶层柱是否判断了边角柱2是否未画基础构件而减少基础插筋量3梁的侧面钢筋输入的是否是两侧总根数4次梁加筋与吊筋是否都按照图纸说明调整5顶层梁的类型是否调整6板受力筋的是否是按照图示范围或者说明布置7负筋的尺寸标注位置是否按照图示调整8负筋分布筋是否按照图纸说明调整9剪力墙的拉筋是否按照图纸说明调整10剪力墙的插筋是否按照大样图或者说明调整11剪力墙的水平（垂直）加强筋是否按照图纸调整12暗柱钢筋截面编辑是否调整13顶层连梁是否调整14独立基础、桩承台底筋面筋与板（筏板）的扣减关系是否按照图纸说明调整15独立基础（底）单元相对底标高不需要调整，是否正确16筏板的边坡或者是变截面是否设置17集水坑是否按照图纸调整边坡18桩承台配筋形式是否按照图纸说明调整19单构件输入里面是否输入楼梯与零星构件数量20汇总计算是否勾选绘图输入以及单构件输入
