通过板钢筋的灵活处理,来看GGJ10.0的功能挖掘
我们在布置板受力筋的时候，会注意到软件允许我们在同一方向布置两根同样的受力筋，至于负筋，甚至允许布置的更多，那么这样是否会影响计算结果呢？软件为什么又允许这样布置呢？
因为在实际工程中，板的受力筋不一定都是同一型号的，比如有可能是两种不同型号受力筋A8@200/A10@200间隔布置的，那么这就需要我们在软件中建立两个受力筋分别布置上去，汇总计算后，查看结果会发现软件对这两种钢筋是分别计算的，长度和数量都是按照自身输入的钢筋信息计算的。从软件最初的设置到最后的计算结果整个过程来看，软件考虑是全面超前的，软件的设置也是非常智能的，计算结果是完全正确的。
下面详细谈一下软件在板钢筋中的功能挖掘与灵活运用：
一、若工程中某现浇板图纸设计为两种受力筋A8@200+A10@200间隔布置，那么在软件中该如何设置？

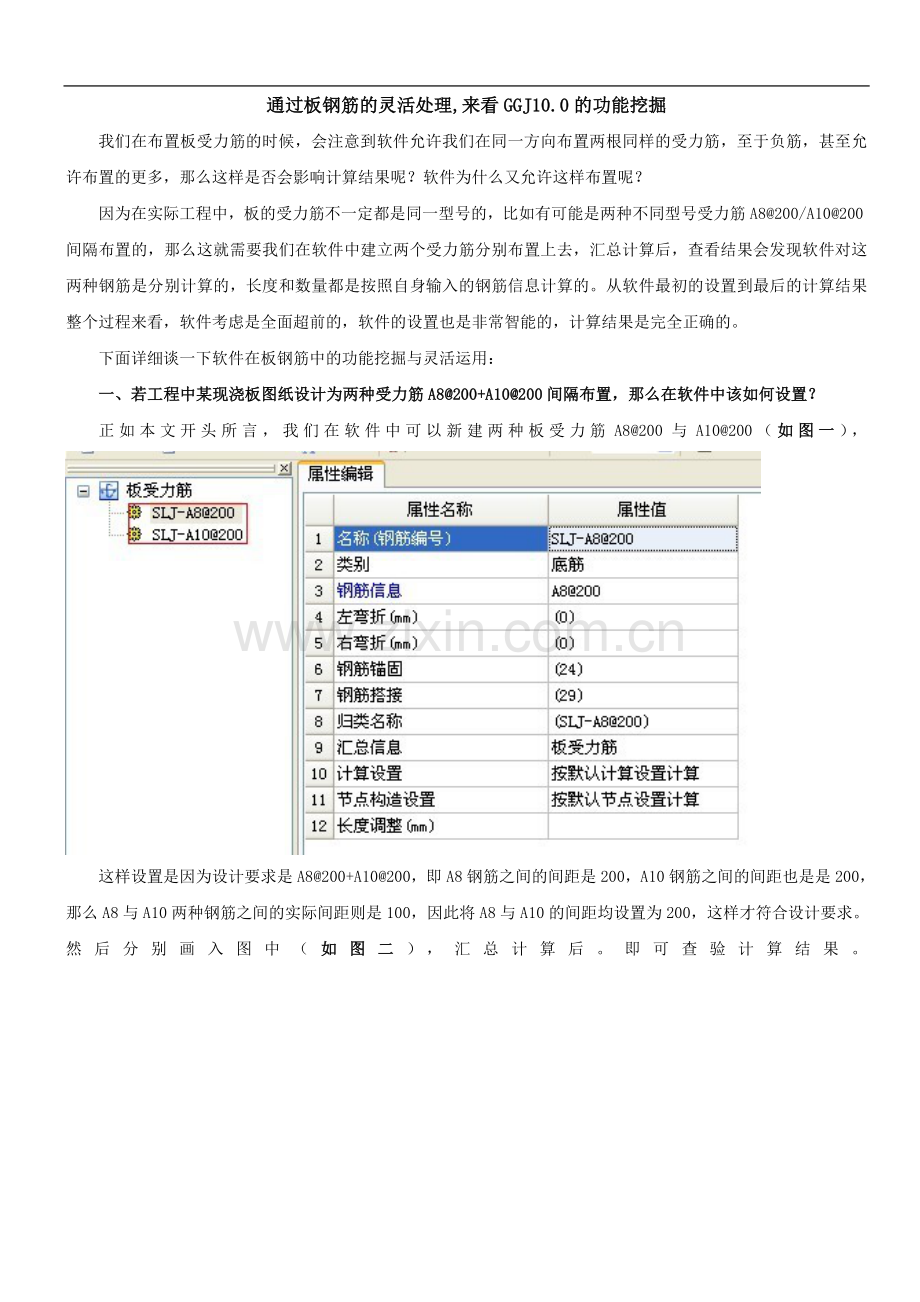

正如本文开头所言，我们在软件中可以新建两种板受力筋A8@200与A10@200（如图一），
这样设置是因为设计要求是A8@200+A10@200，即A8钢筋之间的间距是200，A10钢筋之间的间距也是是200，那么A8与A10两种钢筋之间的实际间距则是100，因此将A8与A10的间距均设置为200，这样才符合设计要求。然后分别画入图中（如图二），汇总计算后。即可查验计算结果。

与上述情况相似的是，另一种情况则需要注意，如果设计图纸是A8与A10两种钢筋之间是以200的间距布置，这样我们则认为A8的钢筋是400间距一道，A10的钢筋也是400间距一道，那么设置钢筋间距时就要这样设置了：A8@400与A10@400，然后也是分别画入图中计算即可。
可以看出，软件在处理板受力筋的时候，提供的功能是很全面的，只是有些时候需要我们根据图纸设计适当调整一下设置就可以了。
二、若某工程中现浇板负筋跨越两道梁甚至多道梁，这样的情况在软件中应该如何处理？
我们可以思考以下几种处理方法：
1、用跨板受力筋来定义，根据图纸设计正确输入其“左标注”与“右标注”的尺寸，画入图中即可（如图三）。但这样有条件限制，因为这是按照跨板受力筋建立的钢筋信息，在布置之前必要时还得分割板，似乎有点麻烦，
甚至会影响到其它板筋的计算。
2、既然是负筋，跨越两道梁的负筋，那么我们不妨直接用负筋来定义，只不过定义之前要根据采用“按梁布置”方法而选中的那道梁计算好负筋的左、右标注长度信息，然后画入图中即可（如图四、图五）。
3、我们也可以先直接按单道梁负筋来定义画图，然后在绘图界面，选中该负筋，在其“属性编辑器”中根据图纸设计修改其另一边的长度及马蹬筋排数也可得到符合要求即跨越两道梁甚至多道梁的板负筋（如图六）。

此外，我们有时会在工程中遇到这种情况，即板分布筋是根据板厚不同而设定的，比如：当板厚≤120mm时，分布筋为ø6@200，板厚>120mm时，分布筋为ø8@200。对于这种情况在工程中有时就会出现同一根负筋两侧所配置的分布筋信息不同。对于这种情况的处理，需要一定的软件运用功底与适宜的处理技巧，具体解决方法已在2008年第二期《数字造价》中有过详细讲解，在这里不再赘述，还请读者详参该期《数字造价》第20页软件应用使用技巧之“一种板负筋下两种分布筋”，并建议读者下载各期《数字造价》阅读，相信必然对大家都有所帮助，又必然对读者都大有裨益，帮助读者逐步掌握并逐渐熟练运用很多技巧来处理今后遇到的一些特殊的、复杂的、非常贵的情况。
由此可见，软件在处理板负筋方面的功能又是很强大的，可以有多种方法，功能需要我们的挖掘，运用还需我们的灵活。
三、现浇板阴阳角放射加强筋在软件中应该如何处理？
对于板阴阳角放射筋的问题，在软件中是不好画入图中计算的，但我们使用软件的目的是算量，如何做到“少画图、多算量”也是我们有时必须思考的一个方向，并非所有的构件都得画入图中才能计算，要打破所有构件都尽可能绘图输入的思维定势。
现浇板阴阳角放射筋我们可以采用以下两种方法来处理：
1、单构件输入法，根据图纸设计在单构件中输入法中直接选择相似的钢筋图形并定义其规格、长度、根数等信息，然后汇总计算即可（如图七）。

2、汇总计算后，选择板，点击“编辑钢筋”，在弹出的编辑构件钢筋界面中根据图纸输入阴阳角放射筋的信息（如图八），然后“锁定构件”即可。
此外，对于板洞口加强筋，除了直接在绘图界面编辑“洞口加强筋”的方法之外，也可以采用以上两种处理
板阴阳角放射筋的方法来解决，正所谓“条条大路通罗马”，显然很多处理方法都不是唯一的，都是可以通过软件的不断运用而累积发现的。但在实际运用中还需要我们斟酌何种方法简单、何种繁琐？以做出适宜的选择，方法选择得当了，才能有效高我们的工作效率。
综上，我们可以看出，虽然软件不是万能的，但软件也是非常智能的，很多功能是都可以通过挖掘来实现的，我们使用软件通过拓展思路、灵活运用、变通处理便能轻易解决很多看似特殊的、复杂的、非常规的问题，但这也要求在使用软件的过程中不断积累、及时总结、广泛交流等，这样必将逐步具备一定的使用功底，掌握一定的操作技能。平常我们在使用软件过程中遇到问题，或者想学习、交流提高等，则可登录服务新干线，这是一个很好的学习交流平台，相信通过服务新干线这个学习交流平台，我们的软件应用必将会在短期内取得较快的进步。
