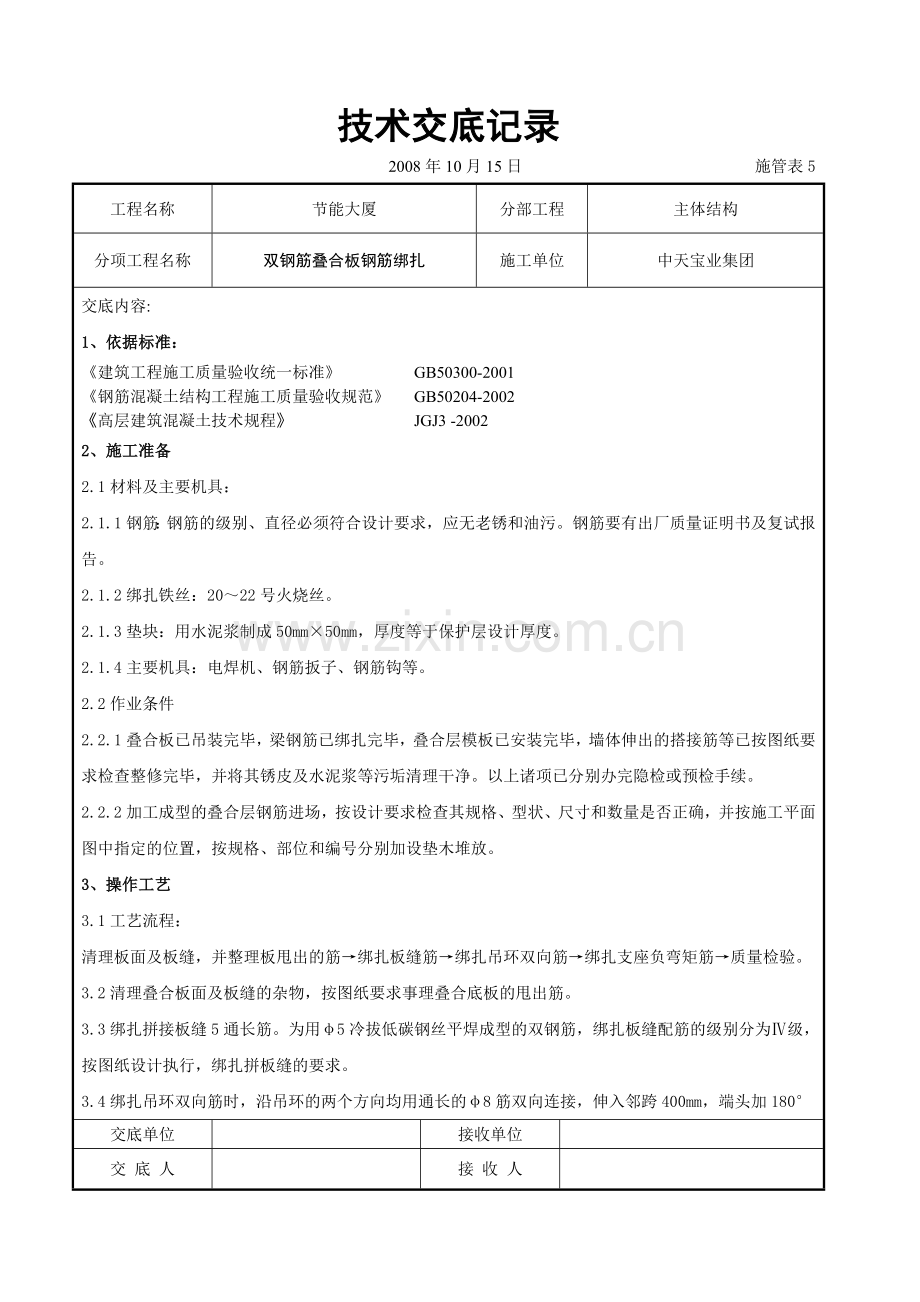

技术交底记录

2008年10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
双钢筋叠合板钢筋绑扎
施工单位
中天宝业集团
交底内容:
1、依据标准：
《建筑工程施工质量验收统一标准》 GB50300-2001
《钢筋混凝土结构工程施工质量验收规范》 GB50204-2002
《高层建筑混凝土技术规程》 JGJ3 -2002
2、施工准备
2.1材料及主要机具：
2.1.1钢筋：钢筋的级别、直径必须符合设计要求，应无老锈和油污。钢筋要有出厂质量证明书及复试报告。
2.1.2绑扎铁丝：20～22号火烧丝。
2.1.3垫块：用水泥浆制成50mm×50mm，厚度等于保护层设计厚度。
2.1.4主要机具：电焊机、钢筋扳子、钢筋钩等。
2.2作业条件
2.2.1叠合板已吊装完毕，梁钢筋已绑扎完毕，叠合层模板已安装完毕，墙体伸出的搭接筋等已按图纸要求检查整修完毕，并将其锈皮及水泥浆等污垢清理干净。以上诸项已分别办完隐检或预检手续。
2.2.2加工成型的叠合层钢筋进场，按设计要求检查其规格、型状、尺寸和数量是否正确，并按施工平面图中指定的位置，按规格、部位和编号分别加设垫木堆放。
3、操作工艺
3.1工艺流程：
清理板面及板缝，并整理板甩出的筋→绑扎板缝筋→绑扎吊环双向筋→绑扎支座负弯矩筋→质量检验。
3.2清理叠合板面及板缝的杂物，按图纸要求事理叠合底板的甩出筋。
3.3绑扎拼接板缝5通长筋。为用φ5冷拔低碳钢丝平焊成型的双钢筋，绑扎板缝配筋的级别分为Ⅳ级，按图纸设计执行，绑扎拼板缝的要求。
3.4绑扎吊环双向筋时，沿吊环的两个方向均用通长的φ8筋双向连接，伸入邻跨400mm，端头加180°
交底单位

接收单位

交 底 人

接 收 人

技术交底记录

2008年10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
双钢筋叠合板钢筋绑扎
施工单位
中天宝业集团
交底内容:
钩。与吊环直交向穿越吊环，另一向置直交筋下并与之绑扎，如图4-26（三拼为例）。
3.5绑扎支座负弯矩筋，其保护层保证不大于20mm，其与架立筋每扣均绑扎，负弯矩筋下加设钢筋马凳，以保证负弯矩筋正确的空间位置。
4、质量标准
钢筋加工质量检验标准(I)
项
序
项 目
允许偏差或允许值
检查方法
主
控
项
目
1
力学性能检验
第5．2．1条
检查产品合格证和复验报告（按进厂的批次和产品的抽样检验方案确定）
2
抗震用钢筋强度实测值
第5．2．2条
检查钢筋复试报告（按进厂的批次和产品的抽样检验方案确定）
3
化学成分等专项检验
第5．2．3条
检查化学成份等专项检验报告
4
受力钢筋的弯钩和弯折
第5．3．1条
尺量检查（按工作办同一类型、统一加工设备抽查不少于3件）
5
箍筋弯钩形式
第5．3．2条
尺量检查（按工作办同一类型、统一加工设备抽查不少于3件）
—
般
项
目
1
外观质量
第5．2．4条
观察检查（进场时和使用前全数检查）
2
钢筋调直
第5．3．3条
观察及尺量检查（按工作办同一类型、统一加工设备抽查不少于3件）
3

钢筋加工的形状、尺寸
受力钢筋顺长度方向全长的净尺寸
±10
尺量检查（按工作办同一类型、统一加工设备抽查不少于3件）
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5

交底单位

接收单位

交 底 人

接 收 人

技术交底记录

2008年10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
双钢筋叠合板钢筋绑扎
施工单位
中天宝业集团
交底内容:
钢筋安装工程质量检验标准(Ⅱ)
项
序
项 目
允许偏差或允许值
检查方法
主控
项目
1
纵向受力钢筋的连接方式
第5．4．1条
观察检查（全数检查）
2
机械连接和焊接接头的力学性能
第5．4．2条
检查接头力学试验报告
3
受力钢筋的品种、级别、规格和数量
第5．5．1条
观察和尺量检查（全数检查）
一
般
项
目
1
接头位置和数量
第5．4．3条
观察和尺量检查（全数检查）
2
机械连接、焊接的外观质量
第5．4．4条
观察（全数检查）
3
机械连接、焊接的接头面积百分率
第5．4．5条
观察和尺量检查（在同一检验批内，梁、柱和独立基础应抽查构件数量的10%，且≥3件；对墙、板，应抽查有代表性的自然间10%，且≥3间；对大空间结构，墙安轴线间高度5m左右划分检查面，板按纵横轴线划分检查面，抽查10%，且≥3面）。

4
绑扎搭接接头面积百分率和搭接长度
第5．4．6条
同上
5
搭接长度范围内的箍筋
第5．4．7条
尺量检查（检查数量同上）
6
钢筋安装位置允许偏差
绑扎钢
筋网
长、宽(mm)
±10
尺量检查
网眼尺寸(mm)
+20
钢尺量连续3挡，取最大值
绑扎钢
筋骨架
长(mm)
±10
尺量检查
宽、高(mm)
±5
尺量检查
受力钢
筋
间距(mm)
±lO
钢尺量两端、中间个一点，取最大值
排距(mm)
±5
保护层厚度（mm）
基础
±lO
尺量检查
柱、梁
±5
尺量检查
板、墙、壳
±3
尺量检查
绑扎箍筋、横
甸钢筋
司距(mm)
±20
钢尺量连续3挡，取最大值
钢筋弯起点位置(mm)
20
尺量检查
预埋件
中心线位置(mm)
5
尺量检查
水平高差(mm)
+3．O
尺量和塞尺检查

5、成品保护
交底单位

接收单位

交 底 人

接 收 人

技术交底记录

2008年10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
双钢筋叠合板钢筋绑扎
施工单位
中天宝业集团
交底内容:
5.1支座负弯矩筋绑好后，不准踩在其上作业或行走，并派专人看护和修整，保持其正确的空间位置。
5.2安装水电管线时，不得任意切断和位移已绑好的钢筋。
6、应注意的质量问题
6.1支座负弯矩空间位置不准，应加强成品保护和设置钢筋马凳，适量加密。负弯矩筋间距不均，端头不在一条直线上。应加强间距标志划分和端头拉线绑扎。
6.2吊环双向通长φ8筋，入跨长度不足，或一端长，一端短，配筋要正确，绑扎要排除障碍，认真使入跨长度到位，两端均匀。
6.3叠合板甩出筋整形不规范：板缝5通长筋不顺直，绑扎不牢。应认真按规定整形，坚持合理的绑扎顺序。
7、质量记录
7.1钢筋质量合格证或试验报告单。
7.2钢筋（原材、焊接）试验报告。
7.3钢筋隐检记录。
7.4钢筋分项工程技术交底。
7.5钢筋分项工程质量检验评定。

交底单位

接收单位

交 底 人

接 收 人
