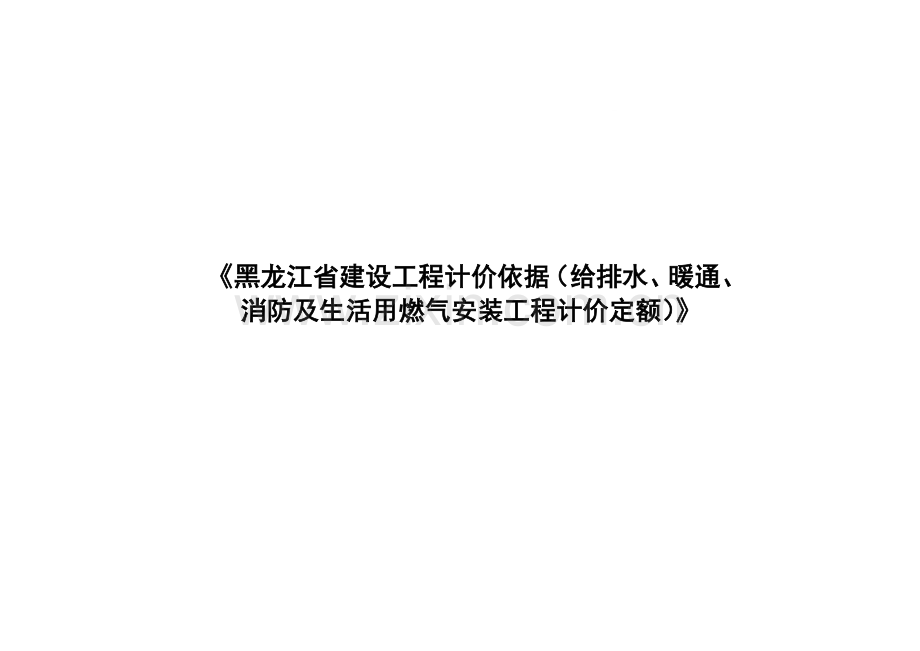

黑龙江省安装工程计价定额说明及计算规则(全套).doc

黑龙江省建设工程计价依据（给排水、暖通、消防及生活用燃气安装工程计价定额）总说明 黑龙江省建设工程计价依据（给排水、暖通、消防及生活用燃气安装工程计价定额）（以下简称本定额），是依据国家标准建设工程工程量清单计价规范（GB50500-2008）、全国统一安装工程基础定额（GJD206-2006）、全国统一安装工程预算定额（GYD-213-2003），并结合我省实际情况进行编制的，适用于我省行政区域内新建、扩建和改建的给排水、暖通、消防、生活用燃气管道及附属设备的制作安装，以及上述工程中的刷油、绝热、防腐工程。本定额是按规定的计量单位以人工、材料和机械台班的消耗数量及价格表现的，适用于工料单价法（施工图预结算）和综合单价法（工程量清单计价）计价方式。本定额是全过程造价管理各阶段工程造价的指导性计价标准，是编制招标控制价（标底）的依据，为投标报价、确定中标价、约定合同造价、进行工程结算服务。本定额与中华人民共和国国家标准建设工程工程量清单计价规范（GB50500-2008）相配套，并在定额编号之上附有清单编码，指出了定额号与清单编码的参考对应关系。本定额仅对主导项目编写了清单编码，对于辅助性项目，只列定额编号。本定额是按正常的施工条件和建设程序，合理的施工工期及施工工艺，科学的管理和施工组织设计编制的，反映了社会平均消耗水平。本定额中的消耗量已计入了相应材料损耗（包括施工现场内运输损耗、施工操作损耗、施工现场堆放损耗等）和人工、机械幅度差。采用综合单价法进行招投标时，材料损耗及人工、机械幅度差应参与市场竞争，企业可根据自身的经营管理水平进行调整。一、本定额是按下列正常的施工条件进行编制的： 总11设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录；2安装工程和土建工程之间的交叉作业正常；3安装地点、建筑物、设备基础、预留孔洞等均符合安装要求；4水、电供应均满足安装施工正常使用；5正常的气候、地理条件和施工环境。二、人工工日消耗量及单价的确定：1本定额的人工工日不分列工种和技术等级，一律以综合工日表示，内容包括基本用工、超运距用工和人工幅度差。人工幅度差按815计算。2本定额综合工日单价为53.00元/工日。三、材料消耗量及单价的确定：1定额内带有“（）”的材料均为主要材料，其括号中的数量为该主要材料的消耗量。用量很少，对基价影响很小的零星材料以其他材料费形式表示。2施工周转性材料按不同的施工方法、不同材质分别列出一次使用量和一次摊销量。3本定额材料单价是结合哈尔滨市2008年下半年、2009上半年材料预算价格及市场价格信息，按照一定的综合比例取定的。4本定额采用的建筑材料、成品、半成品均按符合国家质量标准和相应设计要求的合格产品考虑的。材料价格包括供应价（包括材料原价、包装费、运杂费及出厂前产品的检验试验费）、采购及保管费（包括采购费、仓储费、工地保管费、仓储损耗），并扣除了包装品回收值。材料现场检验试验费未包括在材料价格中，按费用定额规定执行。 总2四、机械台班消耗量及单价的确定：1本定额的机械台班消耗量是按正常合理的机械配备和大多数施工企业的机械化装备程度综合取定的。大型机械幅度差为20%，中、小型机械幅度差为10%。2本定额未包括随工人班组配备并依班组产量计算的单位原值2000元以下的小型施工机械或工具使用费，价值2000元以下的小型施工机械或工具使用费已包含在生产工具用具使用费项下。3本定额不包括特、大型机械的场外运输及安拆费用，发生时，另按黑龙江省建设工程计价依据（施工机械台班费用定额）相应项目计算。4机械台班单价是依据2010年黑龙江省建设工程计价依据（施工机械台班费用定额），结合实际情况，按照一定的综合比例取定的。五、关于水平和垂直运输：1设备：包括自安装现场指定堆放地点运至安装地点的水平和垂直运输。2材料、成品、半成品：包括自施工单位现场仓库或现场指定堆放地点运至安装地点的水平和垂直运输。3垂直运输基准面：室内以室内地平面为基准面，室外以安装现场地平面为基准面。六、有关部门必须监测、检验的费用，按有关部门的规定进行计算。七、本定额工作内容中已说明了主要的施工工序，次要工序虽未说明，均已考虑在定额内。八、本定额凡注有“以内”“以下”者均包括本身，而“以外”“以上”者，均不包括本身。 总3第一篇 给排水、采暖、燃气工程第一章 管道安装说明 一、本章定额适用于室内外生活用给水、排水、雨水、采暖热源、生活用燃气管道及管道附件的安装。二、界线划分：1给水管道：（1）室内外界线以建筑物外墙皮l.5m为界，入口处设阀门者以阀门为界。（2）与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。2排水管道：（1）室内外以出户第一个排水检查井为界。（2）室外管道与市政管道界线以与市政管道碰头井为界。3采暖热源管道：（1）室内外以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。（2）与工业管道界线以锅炉房或泵站外墙皮1.5m为界。（3）生产生活共用热源管道，以采暖系统与工业管道碰头点为界。（4）设在高层建筑内的加压泵间的工业管道与采暖系统管道的界线，以加压泵间外墙皮为界。4燃气管道：（1）地下引入室内的管道以室内第一个阀门为界。（2）地上引入室内的管道以墙外三通为界。（3）室外燃气管道与市政燃气管道以两者碰头点为界。三、本章定额包括以下工作内容： -7-1各种管道及接头零件的安装。2各种管道接头零件含量表中的管件综合单价可以由甲乙双方在施工合同中约定调整办法，但其含量不得调整。3各种管道安装工艺过程中的水压试验、灌水试验及泄漏试验。4室内管道安装工程中DN32以内钢管安装项目中包括管卡及托钩的制作安装。5钢管安装项目中包括弯管制作与安装，无论是现场煨制或使用成品弯管均不得换算。6铸铁排水管、雨水管及塑料排水管均已包括臭气帽及雨水漏斗的制作安装。7塑料排水管包括管卡及托吊支架的制作安装。8燃气管道的钢管项目适用于焊接钢管和无缝钢管。钢管焊接挖眼接管工作，均在定额中综合考虑，不得另行计算。9室内燃气管道安装项目中托钩角钢卡的制作安装。四、本章定额不包括以下工作内容：1室内外管道沟土方及管道基础。2室内排水铸铁管、雨水铸铁管支架制作安装，按相应项目另行计算。3室外给排水塑料管安装定额中己包括接头零件安装所需人工，接头零件消耗量另行计算。4室内外给水、雨水铸铁管定额中己包括接头零件安装所需人工，接头零件消耗量另行计算。5燃气铸铁管安装定额中己包括接头零件安装所需人工、机械，接头零件消耗量另行计算。6DN32以上钢管支架的制作安装，按相应项目另行计算。 -8-工程量计算规则 一、各种管道（地板下、地面内敷设的采暖管道除外），均以施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。在计算室外排水管道工程量时，应按井内径扣除排水检查井和连接井中管道所占长度。二、地板下、地面内敷设的采暖管道按所敷设房间地面面积计算，以m2为计量单位。三、地板敷设采暖管道时，如不使用隔热保温板、铝箔，而采用其他替代方法，其所使用的材料按实调整计算。四、沟槽式管道及管件安装：1沟槽式管道安装包括管道滚槽、开孔等工序。2卡箍连接，以“个”为计量单位。3卡箍式连接管件安装，按其本身连接卡箍的数量，以“个”为计量单位，不同规格的卡箍分别套用相应安装定额子目。4沟槽式法兰安装，以“个”为计量单位。5沟槽式法兰短管安装，按法兰相应项目执行。五、塑料排水管接头附件安装包括阻烟、阻火套管，止水环、固定支撑、滑动支撑均以“个”为计量单位。六、镀锌铁皮套管制作，以“个”为计量单位，其安装已包括在管道安装定额内，不得重复计算。七、一般穿墙套管和柔性、刚性套管以“个”为计量单位。所需钢管、钢板已包括在制作定额内。八、室内管道公称直径DN32以下的管道，其支架制作、安装，已包括在管道安装工程内，不得重复 -9-计算。DN32以上的，可另行计算。九、管道消毒冲洗，压力试验，按管道长度，以“m”为计量单位，不扣除阀门、管件所占的长度。 -10-第二章 管道支架制作安装说明 本章适用于采暖、给排水生活用燃气管道工程中管道及附属设备的支架制作安装，不包括除锈、刷油。 工程量计算规则 本章管道支架制作安装，按设计图示重量，以“100kg”为计量单位。 -221-说明一、螺纹阀门安装适用于各种内外螺纹连接的阀门安装。二、法兰阀门安装适用于各种法兰阀门的安装，如仅为一侧法兰连接时，定额中的法兰、带帽螺栓及钢垫圈数量减半。三、各种法兰连接用垫片均按石棉橡胶板计算，如用其他材料，不再调整。四、浮标液面计FQ-II型安装是按采暖通风国家标准图集N102-3编制的。五、水塔、水池浮漂水位标尺制作安装，是按全国通用给水排水标准图集S318编制的。六、减压器、疏水器组成与安装是按采暖通风国家标准图集Nl08编制的，如实际组成与此不同时，阀门和压力表数量可按实际调整，其余不变。七、法兰水表安装是按全国通用给水排水标准图集Sl45编制的，定额内包括旁通管及止回阀，如实际安装形式与此不同时，阀门及止回阀可按实际调整，其余不变。工程量计算规则一、各种阀门安装，以“个”为计量单位。法兰阀门安装，如仅为一侧法兰连接时，定额所列法兰、带帽螺栓及垫圈数量减半，其余不变。二、法兰阀（带短管甲乙）安装，均以“套”为计量单位，如接口材料不同时，可作调整。三、自动排气阀安装以“个”为计量单位，已包括了支架制作、安装，不得重复计算。四、浮球阀安装以“个”为计量单位，已包括了联杆及浮球的安装，不得重复计算。-227-五、浮标液面计，水位标尺是按国标编制的，如设计与国标不符时，可作调整。六、减压器、疏水器组成安装，以“组”为计量单位，如设计组成与定额不同时，阀门和压力表数量可按设计用量进行调整，其余不变。七、减压器安装按高压侧的直径计算。八、法兰水表安装，以“组”为计量单位。旁通管及止回阀如与设计规定的安装形式不同时，按相应项目执行。九、除污器安装按相应项目执行，以“组”为计量单位。十、各种伸缩器制作、安装，以“个”为计量单位。方形伸缩器的两臂，按臂长的两倍合并在管道长度内计算。十一、调长器及调长器与阀门连接，包括一副法兰安装，螺栓规格和数量以压力为0.6MPa的法兰装配，如压力不同可按设计要求的数量、规格进行调整，其余不变。十二、燃气表安装按不同规格、型号分别以“块”为计量单位，不包括表托、支架、表底垫层基础，其工量可根据设计要求另行计算。-228-第四章 卫生器具制作安装说明一、本章所有卫生器具安装项目，均参照全国通用给水排水标准图集中有关标准图集计算。二、成组安装的卫生器具，定额均已按标准图集计算了与给水、排水管道连接的人工和材料。三、浴盆安装适用于各种型号的浴盆，但浴盆支座和浴盆周边的砌砖、磁砖粘贴应另行计算。四、洗脸盆、洗手盆、洗涤盆适用于各种型号。五、化验盆安装中的鹅颈水嘴、化验单嘴、双嘴适用于成品件安装。六、洗脸盆肘式开关安装不分单双把均执行同一项目。七、脚踏开关安装包括弯管和喷头的安装人工和材料。八、淋浴器铜制品安装适用于各种成品淋浴器安装。九、蒸汽水加热器安装项目中，包括了莲蓬头安装，但不包括支架制作安装，阀门和疏水器安装，可按相应项目另行计算。十、冷热水混合器安装项目中包括了温度计安装，但不包括支座制作安装，可按相应项目另行计算。十一、小便槽冲洗管制作安装定额中，不包括阀门安装。十二、大、小便槽水箱托架安装已按标准图集计算在定额内，不再另行计算。十三、高（无）水箱蹲式大便器，低水箱坐式大便器安装，适用于各种型号。十四、电热水器、电开水炉安装定额内只考虑了本体安装，连接管、连接件等可按相应项目另行计算。十五、饮水器安装的阀门和脚踏开关安装，可按相应项目另行计算。十六、容积式水加热器安装，定额内已按标准图集计算了其中的附件，但不包括安全阀安装、本体保温、刷油和基础砌筑。-341-十七、本章中的一般低压碳钢容器的制作和安装系参照全国通用给水排水标准图集Sl51、S342及全国通用暖通标准图集T905、T906编制，适用于给排水、采暖系统中的各种水箱的制作和安装。十八、各种水箱连接管，均未包括在定额内，可执行室内管道安装的相应项目。十九、各类水箱均未包括支架制作安装，如为型钢支架，执行本册定额“一般管道支架”项目，混凝土或砖支座可按相应定额项目执行。二十、水箱制作包括水箱本身及人孔的重量。水位计、内外人梯均未包括在定额内，发生时，可另行计算。工程量计算规则一、卫生器具组成安装，以“组”为计量单位。二、蹲式大便器安装，已包括了固定大便器的垫砖，但不包括大便器蹲台砌筑。三、大便槽、小便槽自动冲洗水箱安装以“套”为计量单位。四、小便槽冲洗管制作与安装以“m”为计量单位，不包括阀门安装，其工程量可按相应项目另行计算。五、脚踏开关安装，已包括了弯管与喷头的安装，不再重复计算。六、冷热水混合器安装以“套”为计量单位，不包括支架制作、安装及阀门安装，发生时按相应项目另行计算。七、蒸汽水加热器安装以“台”为计量单位。八、容积式水加热器安装以“台”为计量单位。-342-九、电热水器、电开水炉安装以“台”为计量单位。十、饮水器安装以“台”为计量单位。十一、水力按摩浴盆安装按相应项目执行，以“套”为计量单位。十二、桑拿浴室安装按相应项目执行，以“座”为计量单位。十三、拖布池安装按相应项目执行，以“组”为计量单位。十四、钢板水箱制作，按施工图所示尺寸，不扣除人孔、手孔重量，以“kg”为计量单位，法兰和短管水位计可按相应项目另行计算。十五、钢板水箱安装，按国家标准图集水箱容量“m3”，执行相应项目。各种水箱安装，以“个”为计量单位。-343-第五章 供热器具制作安装说明一、本章系参照1993年全国通用暖通空调标准图集T9N112“采暖系统及散热器安装”编制的。二、各类型散热器不分明装或暗装，均按类型分别编制，柱型散热器为挂装时，可执行Ml32项目。三、柱型和Ml32型铸铁散热器安装用拉条时，拉条另行计算。四、定额中列出的接口密封材料，除圆翼汽包垫采用橡胶石棉板外，其余均采用成品汽包垫，如采用其他材料，不作换算。五、板式、壁板式，已计算了托钩的安装人工和材料，闭式散热器，如主材不包括托钩者，托钩另行计算。工程量计算规则一、热空气幕安装，以“台”为计量单位，其支架制作、安装可按相应项目另行计算。二、铸铁散热器组成安装以“片”为计量单位，其汽包垫不得换算；圆翼型铸铁散热器组成安装以“节”为计量单位。三、光排管散热器制作、安装以“m”为计量单位，已包括联管长度。四、有色金属复合散热器安装按相应项目执行，以“组”为计量单位。五、采暖分配箱安装按相应项目执行，以“台”为计量单位。-427-第六章 燃气器具安装说明一、本章包括燃气器具安装。二、燃气加热器具只包括器具与燃气管终端阀门连接，其他执行相应定额。工程量计算规则一、燃气加热设备，灶具等按不同用途规定型号，以“台”为计量单位。二、气嘴安装按规格、型号，以“个”为计量单位。-453-第七章 仪表安装说明一、本章适用范围：温度、压力、流量等显示仪表安装调试。二、本章包括以下工作内容：技术机具准备、领料、搬运、清理、清洗；取源部件的保管、提供、清洗；仪表接头安装；仪表单体调试、安装、校接线、挂位号牌；配合单机试运转、安装调试记录整理。此外还包括如下内容：1盘装仪表的盘修孔。2压力式温度计温包安装、毛细管敷设固定。3节流装置：检查椭圆度、同心度、孔板流向、正负室位置确定、环室孔板清洗、配合一次安装。管道吹除后环室清洗和孔板安装，一次垫子制作。4在设备上或管道上插入式安装仪表，其法兰或插座应预留或焊接完好、螺栓配备合格、齐全。5仪表安装用垫片按石棉橡胶垫片考虑，如实际不符时，可以换算。工程量计算规则仪表安装及单体调试包括温度、压力、流量等显示仪表，均以“台（块）”为计量单位，放大器、过滤器等与仪表成套的元件、部件或是仪表的一部分，不得分开计算。-469-附表一附表一、给排水、采暖、燃气工程材料损耗率表序号名 称损耗率序号名 称损耗率1室外钢管（丝接、焊接）1.518浴盆排水配件1.02室内钢管（丝接）2.019浴盆水嘴1.03室内钢管（焊接）2.020普通水嘴1.04室内煤气用钢管（丝接）2.021丝扣阀门1.05室外排水铸铁管3.022化验盆1.06室内排水铸铁管7.023大便器1.07室内塑料管2.024瓷高低水箱1.08铸铁散热器1.025存水弯0.59光排管散热器制作用钢管3.026小便器1.010散热器对丝及托钩5.027净身盆1.011散热器补芯4.028洗脸盆1.012散热器丝堵4.029洗手盆1.013散热器胶垫10.030水箱进水嘴1.014洗涤盆1.031高低水箱配件1.015立式洗脸盆铜活1.032冲洗管配件1.016理发用洗脸盆铜活1.033钢管接头零件1.017脸盆架1.034型钢5.0-495-序号名 称损耗率序号名 称损耗率35单管卡子5.052乙炔气17.036带帽螺栓3.053铅油2.537木螺钉4.054清油2.038锯条5.055机油3.039小便槽冲洗管2.056沥青油2.040喷水鸭嘴1.057橡胶石棉板15.041立式小便器配件1.058橡胶板15.042石棉绳4.059水泥10.043石棉10.060砂子10.044青铅8.061胶皮碗10.045铜丝1.062油麻5.046锁紧螺母6.063线麻5.047压盖6.064漂白粉5.048焦炭5.065油灰4.049木柴5.050红砖4.051氧气17.0-496-附表二说明一、本章系参照1993年全国通用暖通空调标准图集T9N112“采暖系统及散热器安装”编制的。二、各类型散热器不分明装或暗装，均按类型分别编制，柱型散热器为挂装时，可执行Ml32项目。三、柱型和Ml32型铸铁散热器安装用拉条时，拉条另行计算。四、定额中列出的接口密封材料，除圆翼汽包垫采用橡胶石棉板外，其余均采用成品汽包垫，如采用其他材料，不作换算。五、板式、壁板式，已计算了托钩的安装人工和材料，闭式散热器，如主材不包括托钩者，托钩另行计算。工程量计算规则一、热空气幕安装，以“台”为计量单位，其支架制作、安装可按相应项目另行计算。二、铸铁散热器组成安装以“片”为计量单位，其汽包垫不得换算；圆翼型铸铁散热器组成安装以“节”为计量单位。三、光排管散热器制作、安装以“m”为计量单位，已包括联管长度。四、有色金属复合散热器安装按相应项目执行，以“组”为计量单位。五、采暖分配箱安装按相应项目执行，以“台”为计量单位。-427-第二篇 通风、空调工程第一章 通用及空调设备及部件制作安装说明一、通风机安装项目内包括电动机安装，其安装形式包括A、B、C或D型，也适用不锈钢和塑料风机安装。二、设备安装项目的基价中不包括设备费和应配备的地脚螺栓价值。三、风机盘管的配管执行第一篇定额中相应项目。四、风机减震台座执行本定额设备支架项目，定额中不包括减震器用量，应依设计图纸按实计算。五、过滤器安装项目中包括试装，如不试装，仍执行定额，人材机不变。六、低效过滤器指：M-A型、WL型、LWP型等系列。七、中效过滤器指：ZKL型、YB型、M型、ZX-1型等系列。八、高效过滤器指：GB型、GS型、JX-20型等系列。九、净化工作台指：XHK型、BZK型、SXP型、SZP型、SZX型、SW型、SZ型、SXZ型、TJ型、CJ型等系列。十、本章定额按空气洁净度100000级编制的。工程量计算规则一、风机安装按设计不同型号以“台”为计量单位。二、整体式空调机组空调器安装按不同重量和安装方式以“台”为计量单位；分段组装式空调器按重量计算以“kg”为计量单位。-517-三、风机盘管按安装方式不同以“台”为计量单位。四、空气加热器、除尘设备安装按重量不同以“台”为计量单位。五、挡水板制作、安装按空调器断面面积计算。六、钢板密闭门制作、安装以“个”为计量单位。七、电加热器外壳制作、安装按图示尺寸以“kg”为计量单位。八、高、中、低效过滤器、净化工作台安装以“台”为计量单位，风淋室安装按不同重量以“台”为计量单位。九、洁净室安装按重量计算。-518-第三章 通风管道部件制作安装工程量计算规则一、调节阀制作，均以“kg”为计量单位。二、调节阀安装：1空气加热器上通阀、旁通阀及圆形瓣式启动阀均以“个”为计量单位。2风管蝶阀，圆、方形风管止回阀，密闭式斜插板阀、对开多叶调节阀、风管防火阀，均以“个”为计量单位。三、柔性软风管阀门安装以“个”为计量单位。四、钢百叶窗及活动金属百叶风口的制作以“m2”计量单位，安装按规格尺寸以“个”为计量单位。五、铝制孔板风口如需电化处理时，另加电化费。六、玻璃钢通风管道部件圆伞形、锥形、筒形风帽，均以“kg”为计量单位。七、消声器制作、安装，均以“kg”为计量单位。八、罩类制作、安装，均以“kg”为计量单位。九、风帽筝绳制作、安装按图示规格、长度，以“kg”为计量单位。十、风帽泛水制作、安装按图示展开面积以“m2”为计量单位。十一、静压箱制作安装以“kg”为计量单位。-633-第二章 通风管道制作安装说明一、碳钢通风管道：1整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长按相应项目执行，其人工乘以系数2.5。2镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算，其他不变。3风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目。4如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工乘以系数3。5薄钢板通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作用工，但不包括过跨风管落地支架，落地支架执行本定额设备支架项目。6薄钢板风管项目中的板材，如设计要求厚度不同者可以换算，但人工、机械不变。7软管接头使用人造革而不使用帆布者可以换算。8项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用泡沫塑料者每公斤橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者每公斤橡胶板换算为闭孔乳胶海绵0.5kg。9柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。二、净化通风管道：1净化通风管道制作安装项目中包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架，不包括过跨风管落地支架。落地支架执行设备支架项目。2净化风管项目中的板材，如设计厚度不同者可以换算，其他不变。-565-3圆形风管执行本章矩形风管相应项目。4风管涂密封胶是按全部口缝外表面涂抹考虑的，如设计要求口缝不涂抹而只在法兰处涂抹者，每10m2风管应减去密封胶l.5kg和人工0.37工日。5风管项目中型钢未包括镀锌费，如设计要求镀锌时，另加镀锌费。6净化风管是按空气洁净度100000级编制的。三、不锈钢通风管：1矩形风管按圆形风管相应项目执行。2不锈钢吊托支架执行本章相应项目。3风管凡以电焊考虑的项目，如需使用手工氩弧焊者，按相应项目执行。4风管制作、安装项目中包括管件。5风管项目中的板材如设计要求厚度不同者可以换算，其他不变。四、铝板通风管道：1风管制作安装项目中包括管件，但不包括吊托支架，另按相应项目执行。2风管项目中的板材如设计要求厚度不同者可以换算，人工、机械不变。五、塑料通风管道：1风管项目规格表示的直径为内径，周长为内周长。2风管制作安装项目中包括管件、法兰、加固框。3风管制作安装项目中的主材，板材（指每l0m2定额用量为11.6m2者），如设计要求厚度不同者可以换算，其他不变。4项目中的法兰垫料如设计要求使用品种不同者可以换算，但人工不变。-566-5塑料通风管道胎具材料摊销的计算方法：塑料风管管件制作的胎具摊销材料，未包括在定额内，按以下规定另行计算。风管工程量在30m2以上的，每l0m2风管的胎具摊销木材为0.06m3。风管工程量在30m2以下的，每l0m2风管的胎具摊销木材为0.09m3。六、玻璃钢通风管道：1玻璃钢通风管道安装项目中，包括弯头、三通、变径管、天圆地方等管件的安装及法兰、加固框和吊托架的制作安装。2本定额玻璃钢风管及管件按计算工程量外加工订作；风管修补应由加工单位负责，按实发生计算。3本定额未考虑预留铁件的制作和埋设，如果设计要求用膨胀螺栓安装吊托支架者，膨胀螺栓可按实际调整，其余不变。七、复合型通风管道：1风管项目规格表示的直径为内径，周长为内周长。2风管制作安装项目中包括管件、法兰、加固框、吊托支架。八、柔性软风管：1软管接头使用人造革而不使用帆布者可以换算。2柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。工程量计算规则一、风管制作、安装以施工图规格不同按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。-567-圆管F=DL式中：F 圆形风管展开面积（以m2为单位）；D一圆形风管直径；L一管道中心线长度。矩形风管按图示周长乘以管道中心线长度计算。二、风管长度一律以设计图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占长度。直径和周长按图示尺寸为准展开，咬口重叠部分已包括在定额内，不再重复计算。三、风管导流叶片制作、安装按图示叶片的面积计算。四、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算。五、塑料风管、复合型材料风管制作、安装规格直径为内径，周长为内周长。六、柔性软风管安装，按图示管道中心线长度以“m”为计量单位。七、软管（帆布接口）制作、安装，按图示尺寸以“m2”为计量单位。八、风管检查孔重量，按本定额附录四“国标通风部件标准重量表”计算。九、风管测定孔制作、安装按其型号以“个”为计量单位。十、薄钢板通风管道、净化通风管道、玻璃钢通风管道、复合型材料通风管道的制作、安装中已包括法兰、加固框和吊托支架，不再重复计算。十一、不锈钢通风管道、铝板通风管道的制作、安装，不包括法兰和吊托支架，可按相应项目另行计算。十二、塑料通风管道制作、安装，不包括吊托支架，可按相应项目另行计算。-568-附表一、通风工程材料损耗率表1风管、板材部件损耗率表序号材 料 名 称型 号 规 格损耗率（%）1咬口通风管道综合厚度13.82焊接通风管道综合厚度8.03圆形阀门综合厚度14.04方、矩形阀门综合厚度8.05风管插板式风口综合厚度13.06网式风口综合厚度13.07单层、双层、三层百叶风口综合厚度13.08连动百叶风口综合厚度13.09活动篦板式风口综合厚度13.010矩形风口综合厚度13.011单面送吸风口=0.70.920.012双面送吸风口=0.70.916.013单双面送吸风口 =1.01.58.014带调节活动百叶送风口综合厚度13.015矩型空气分布器综合厚度14.016旋转吹风口综合厚度12.0-793-序号材 料 名 称型 号 规 格损耗率（%）17圆形、方形直片散流器综合厚度45.018流线性散器综合厚度45.019135型单、双层百叶风口综合厚度13.020135型吊带导流片百叶风口综合厚度13.021圆伞型风帽综合厚度28.022锥形风帽综合厚度26.023筒形风帽综合厚度14.024筒形风帽滴水盘综合厚度35.025风帽泛水综合厚度42.026风帽筝绳综合厚度4.027升降式排气罩综合厚度18.028上吸式侧吸罩综合厚度21.029下吸式侧吸罩综合厚度22.030上、下吸式圆形回转罩综合厚度22.031手锻炉排气罩综合厚度10.032升降式回转排气罩综合厚度18.033整体、分组、吹吸侧边侧吸罩综合厚度10.15-794-序号材 料 名 称型 号 规 格损耗率（%）34中、小型零件焊接工作台排气罩综合厚度21.035泥心烘炉排气罩综合厚度12.536各式消声器综合厚度13.037各型风罩调节阀综合厚度10.1538皮带防护罩=1.518.039皮带防护罩=4.09.3540电动机防雨罩=1.01.533
