广东某住宅楼工地临时用水方案.doc

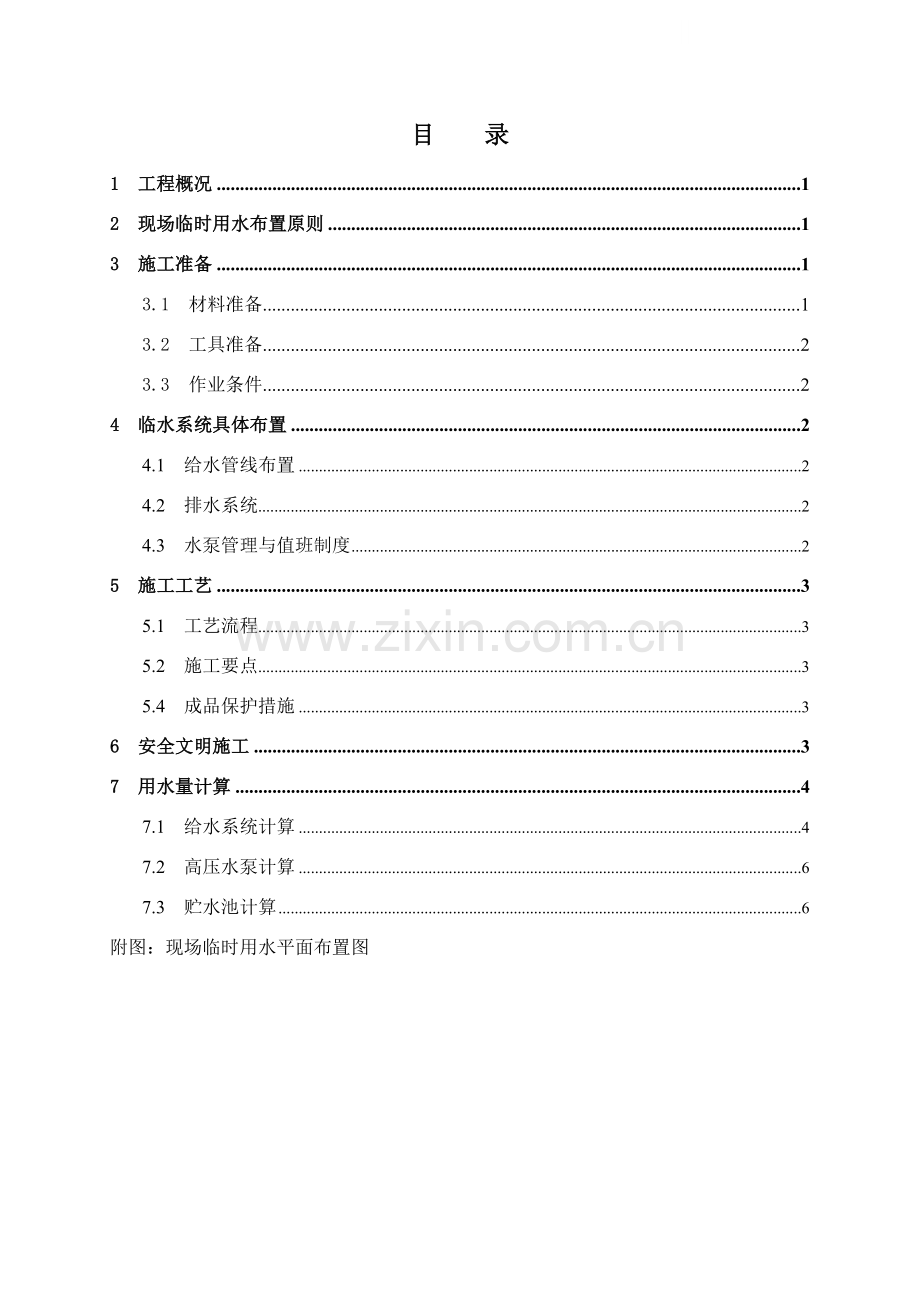

目 录
1 工程概况 1
2 现场临时用水布置原则 1
3 施工准备 1
3.1 材料准备 1
3.2 工具准备 2
3.3 作业条件 2
4 临水系统具体布置 2
4.1 给水管线布置 2
4.2 排水系统 2
4.3 水泵管理与值班制度 2
5 施工工艺 3
5.1 工艺流程 3
5.2 施工要点 3
5.4 成品保护措施 3
6 安全文明施工 3
7 用水量计算 4
7.1 给水系统计算 4
7.2 高压水泵计算 6
7.3 贮水池计算 6
附图：现场临时用水平面布置图

1 工程概况
丽江花园丽岛翠堤项目是由广州珠江外资建筑设计院设计，广州市番禺粤海房地产有限公司投资兴建的框支剪力墙结构住宅楼，位于广州市番禺区大石镇南浦岛丽江花园内，总用地面积12363.8平方米。总建筑面积约为65169.1平方米，地上建筑面积52110.5平方米，住宅建筑面积48253.1平方米，裙楼建筑面积3857.4平方米。场地东面临新河路，南面是新浦中路，北面临新园路，西面临小学和多层民居。
经过现场勘察及甲方提供资料，本工程由现场主处入口的1#接口及最北端的2#接口共两个直径100mm自来水接口供水。根据现场实际情况，由这两个接口分别对Ａ、Ｂ（含办公区）栋和Ｃ、Ｄ、Ｅ、栋（含生活区）施工区域供水。
2 现场临时用水布置原则
根据本工程施工现场的特点，施工现场临时给、排水管网考虑沿基坑边或围墙边布置。给水管明敷，路面等有车辆通过部位埋地暗敷设，生活区及办公区卫生间、食堂采用污水管排水，其余采用明沟排水。
本建筑物的外围丽江花园内设有消火栓，故本工程施工现场内不再另设消火栓；施工及生活临时用水由工地内所设引入管两处供给。
1、 作业面消防用水
由总管直接引水经高压水泵进入楼层，并每层单独设置一个接水口作为消防接水口。
2、 场地排水
沿基坑底四周设置环形排水沟，并设置集水井。基坑内雨水、地下水等通过排水沟引入集水井，承台等较低部位的积水用抽水机抽入集水井内，然后通过水泵排入基坑顶部水沟。
现场排水沟沿现场护坡四面及墙边设置；道路采用明排水沟经沉砂池排入市政雨水管网。
3 施工准备
3.1 材料准备

(1) 材料应具有出厂合格证，达到国家有关质量标准。
(2) 给水管采用镀锌钢管，应使用新管材，严禁使用锈蚀的旧管材；排水管采用UPVC管。砌筑排水沟所用砖、水泥必须符合规范要求。
(3) 阀门必须逐个进行严密性试验，保证阀门能够灵活开启和关闭。
3.2 工具准备
套丝机、电焊机、钢卷尺、油漆刷、管钳、砂轮切割机、割刀、钢锯、刨锤、扁铲、管子台虎钳、扳手、管子铰板、手动试压泵、氧割（焊）设备。
3.3 作业条件
(1) 施工技术人员向班组作了图纸和施工方案交底。
(2) 管材、管件、阀门型号规格核对无误，并具有产品合格证。
(3) 现场障碍已清除。
4 临水系统具体布置
4.1 给水管线布置
1＃接口接DN80mm水管至AB栋塔楼中部，连接高压水泵，经升压后进入塔楼，2#接口由1条DN80mm水管接至CDE栋塔楼中部连接高压水泵，另用1条DN35mm水管连接生活区。除主干线用DN80mm水管直接连接外，其余设施用40mm水管连接。
4.2 排水系统
(1) 生活排水：
现场临时排水系统分办公区排水系统和生活区排水系统。其污水经化粪池后排入市政污水管道，部分明沟排水就近排入市政排水井。
(2) 施工排水：
主要污水源：雨水、地下水、主体结构对混凝土泵车的冲洗；湿作业时期的砂浆搅拌机的冲洗等。地下室经基坑底排水沟排入集水井，然后由抽水机抽至基坑顶排水沟内。
施工现场CD栋西侧排水沟及AB栋西侧排水沟坡向工地大门处，经沉沙池后排入市政管道；A栋北侧及西侧排水沟均坡向工地北门处，经沉沙池后用抽水机排入工地东侧的排水沟；建筑物东侧的排水沟坡向中间位置处的沉沙池后排入市政管道。
4.3 水泵管理与值班制度
本工程设置的高压水泵是满足施工用水的重要设施，应经常检修，发现问题及时整改。使用人员应经过培训，持证上岗，并作好各项记录。

5 施工工艺
5.1 工艺流程
（1）给水管：预制加工→下管→管路连接→管路强度严密性试验→管路冲洗→管路接口防腐→投入使用
（2）排水沟：地面放线并确定标高→排水沟开挖→标高控制点→底面垫层施工→排水沟砌筑→投入使用
（3）污水管：测量放线→管道开挖→夯实基础→标高核实调整→下管连接→管路密闭试验→投入使用
5.2 施工要点
(1) 给水管要求试压要细致，不许出现渗漏现象。
(2) 给水管冲洗应认真进行，使水质达到饮用水标准。
(3) 给水立管以及给水阀门后面按水流方向，均应设置可装拆的连接件。
(4) 当污水管与生活及办公区域与给水管道交叉通过时，外壁净距不小于0.4米，并不允许有接口重叠。
(5) 污水管及排水沟必须控制好排水坡度，保证排水顺畅不集水。
(6) 排水沟砌筑不得出现透光缝、通缝等质量通病，防止漏水。
5.4 成品保护措施
(1) 临时敞口的管段，要做临时封闭，以免掉入杂物。
(2) 管道镀锌层遭破坏处，应进行防腐处理。
(3) 镀锌管管道连接处，防锈漆涂刷后，应注意防护。
(4) 所有管道从路面经过道路时必须覆盖铁板或其它物品进行防护，防止汽车压坏。
6 安全文明施工
(1) 进入现场操作人员应经三级安全教育合格后，方可进现场施工。
(2) 进入现场必须戴好安全帽，严禁酒后作业。
(3) 不得穿拖鞋进入施工现场。
(4) 施工现场应备有消防设备，施工用火时必须有防火措施。
(5) 操作砂轮片切割机机具时必须注意砂轮片不得对准自己或他人，以防砂轮片炸裂伤人。
(6) 操作机械设备时必须注意用电安全。使用带插座插入配电箱相应插头，不得
使用电线直接连接。
7 用水量计算
7.1 给水系统计算
用水量的确定：主要考虑工程用水（包括混凝土养护、砌筑、抹灰、楼地面等），且按需水量较大的2#接口复核。现场机械用水极少，故不做考虑。
7.1.1 施工工程用水量计算
施工工程用水量按下式计算
q1=K1∑Q1N1K2/(8×3600)
式中： q1—施工工程用水量（L/s）；
k1—未预计的施工用水系数，取1.05～1.15；
Q1—每班计划完成的工程量；（施工现场一个进水口供给一栋塔楼，使用1台ＱＴ８０砼输送泵，每小时的输送量为25～58 m3，取30 m3/h；一个瓦工班8h内的砌砖量以20m3计,按CDE栋，考虑3个班组同时工作。这两个工序同时施工为施工现场的最大用水量。）
N1—施工用水定额，（由于施工现场使用商品砼，仅取养护用水量350L/m3；砌砖取200L/m3）
K2—现场施工用水不均衡系数，查表；（现场施工用水取1.5）
q1=K1∑Q1N1K2/(8×3600)
=1.15×（30×350×+3×200×20）×1.5/（8×3600）
=1.35L/s
7.1.2 施工现场生活用水量计算：
施工工地生活用水量按下式计算：
q2=p1N2K3/（t×8×3600）
式中：q2—施工现场生活用水量（L/s）；
p1—施工现场高峰昼夜人数；

N2—施工现场生活用水定额，取120L/人·天
K4—施工现场生活用水不均衡系数，查表取1.4
t—每天工作班数，
查表：N2取120L/S；K3=1.4；P1=400人；t=2；代入上述公式
得：q2=400×120×1.4/（2×8×3600）=1.17L/s
7.1.3 生活区生活用水量计算：
q3=p1N3K6/（24×3600）
N3—生活区用水，包括生活用水30L/人·天，食堂20 L/人·天，淋浴50L/人·天，洗衣35L/人·天。
q3=400×（30+20+50+35）×2.0/（24×3600）=1.25L/s
7.1.4 消防用水量计算：
消防用水量q4查表得：q4=10L/s。（现场面积在0.25km2以内）
7.1.5 施工现场总用水量计算：
由于施工面积小于50000m2且q1+q3<q4，则有
Q=q4+1/2×(q1+q2+q3)=10+0.5×3.77=11.89L/S 最后计算的总用水量还应增加10%为13.1 L/S，以补偿不可避免的水管漏水损失。
7.1.6 管径计算：D=
生活、施工用水时，取水在管内的流速V=1.3m/s。
D==0.064m=64mm
消防用水时，取水在管内的流速V=3m/s。
D==0.074m=74mm

现场所提供2#接口DN80mm镀锌钢管可以满足要求。
同样1#接口DN80mm镀锌钢管可以满足要求。
7.1.7生活区管径计算：
D==0.035m=35mm
7.2 高压水泵计算
由于本工程主体结构总高度约为90M，水箱出水管口距住宅楼临时消防立管水平距离按S=100M计算，水箱内水面高度按1米计算，消防支管长度按20米计算，则管长度：
L=90-1.0+100+20=209（m）
Q=13.1L/S
V=1.3m/S（消防用水时V=3m/S）
查表得：I=42.7m/Km
水头损失：H损=1.2IL=1.2×42.7×0.209=10.7m
消火栓出水点所需要的水头：H自=10米
Hb=90-1.0+10+10.7=109.7m
根据消防用水需要的总扬程HЬ=110米，最大流量Q=13L/S和消防立管管径DN80 选择两台水泵，分别安装于AB栋和CDE栋。并在水泵前设置止回阀、闸阀、安全阀及泄水装置，以减少供水管路的压力。
7.3 贮水池计算
按照消防用水30分钟用水量：
V1=30×60×10/1000=18m3
修建3m×3m×2m的消防水池即可。
