广州市某项目基坑监测.doc

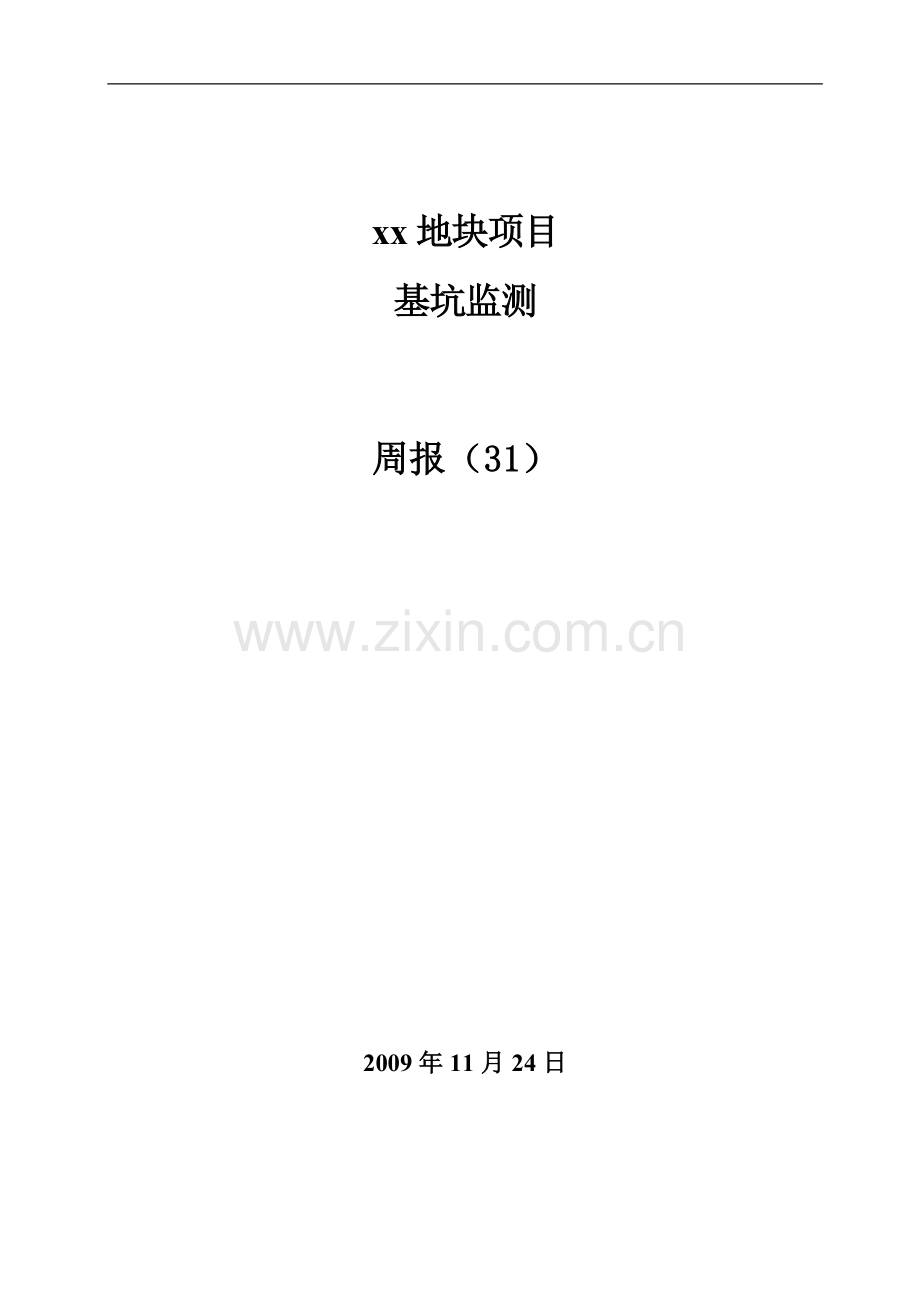

xx地块项目
基坑监测

周报（31）

2009年11月24日

xx地块项目
基坑监测

周报（31）

（2009年11月18日 ~ 11月24日）

编 写：
审 核：

2009年11月24日
基坑监测周报
1．概述
受业主xx房地产有限公司委托，xx岩土检测有限公司负责xx基坑监测工作。
根据设计要求，本基坑的监测报警值如下：
监 测 项 目
报 警 值
变化速率
累计变化量
沉降监测、水平位移监测、
侧向位移监测
3.0mm/d
MNOPQR区
20.0mm
其余区
30.0mm
坑外地下水位监测
累计变化量：2000mm
锚杆（锚索）拉力监测
拉力测试值：80％的抗拔承载力特征值
目前基坑施工情况：A区已开挖到约7m深（相对于±0.00为-2.50m），目前基坑内正在进行-轴以北的工程桩施工，B1区正进行土方开挖，部分区域已开挖约7m深（相对于±0.00为-2.50m），该区东侧土钉已施工完毕，西侧在进行土钉施工。B2区正准备进行压顶梁施工。
2、监测情况
我司于2009年11月18日和11月24日分别对基坑工程A区、B1区水平位移、土体测斜、地下水位、周边道路和地下管线沉降、锚索拉力进行监测。基坑A区东侧水平位移已报警，我司已按规范和方案要求对该侧水平位移进行一天一次的加密监测，并及时将监测数据反馈给施工、监理、业主等相关单位。11月20日至11月22日对该区被破坏孔进行修补，目前已补完两个水位孔和一个测斜孔。办公区周围出现较多裂缝，2009年11月19日我司已对部分有代表性裂缝埋点进行裂缝监测。
现对本阶段监测数据统计和说明如下：
水平位移：
累计变化量为：-0.7mm(WY97)~+36.7mm(WY21)，最近一次的变化量为：-0.8mm(WY26) ~+1.1mm(WY30)，变化速率为：-0.81mm/d(WY26) ~+1.01mm/d(WY30)。其中WY20、WY21、WY22、WY23、WY25累计变化量分别为30.5mm 、36.7mm 、36.4mm 、34.3mm、30.5mm，已超过设计报警值30mm，现予以报警！
沉降：
累计变化量为：-26.74mm(D4)~+9.16mm(D1)，最近一次的变化量为：-2.93mm(D18)~+0.72mm(D17)，变化速率为-0.977mm /d(D18)~+0.250mm/d(D17)。其中A区东侧沉降点D4累计沉降量为-26.74mm，已接近设计报警值30mm，请予以关注。
测斜：
CX2的累计侧向位移量最大，为17.90mm（位于管口以下2m处）。（注：CX1 、CX3、CX4被破坏，本次无法观测。）
地下水位：
累计变化量为-1.260m（SW2）~+1.812m（SW50），最近一次的变化量为-0.069m（SW7）~+0.043m（SW14）。（注：SW13、SW17~SW20被破坏，本次无法观测。）
锚索拉力：
最近一次监测的锚索拉力值为+73.14 kN（MS7#）~+199.52kN（MS11#），累计变化量为-40.03kN（MS10#）~+96.81kN（MS1#）。最近一次的变化量为-1.03kN（MS10#）~+16.80kN（MS19#）。其中2009年11月24日监测发现MS19#拉力增加16.80kN，变化量偏大。但不尚未达到报警值。
3、小结和建议
小结：
根据监测数据及曲线图显示：本阶段基坑A区水平位移、测斜、周边道路和地下管线沉降、锚索拉力的变化速率较小，B1区西侧水平位和锚索拉力最近一次变化量较大，其中水平位移监测点WY75、WY76分别为4.4 mm、5.0 mm，锚索计（MS19#）的拉力增加了16.80kN。A区东侧水平位移监测点WY20、WY21、WY22、WY23、WY25累计变化量分别为30.5mm 、36.7mm 、36.4mm 、34.3mm、30.5mm，已超过设计报警值30mm，现予以报警！
分析与建议：
初步分析其水平位移累计量过大原因是：（1）该侧邻近广州市花都区新街大道，有较多车辆经过，荷载较大，而该侧压顶梁部分锚索锁定值较小（锚索外伸部分被剪断已无法进行补偿张拉），导致支护系统的承载力相对于荷载而言偏低；（2）坑内反压土流失较严重；（3）基坑开挖和暴露时间较长（基坑内工程桩施工工期过长）也是导致基坑水平位移累计量过大的重要原因。
根据《广州地区建筑基坑支护技术规定》和本工程的监测方案，现建议：（1）请设计尽快对支护系统的承载能力进行复核，确保其满足要求；（2）尽快对该侧采取必要的措施，如增加一道锚索、坑内增加填土量进行反压、打超前钢管等，以防止基坑出现坍塌，确保路面和坑内人身和结构的安全。
部分锚索拉力增加与基坑土方开挖和基坑支护桩错位有关，故请各方注意土方开挖速度，严格按设计要求和规范执行，对基坑支护桩错位及时采取加固措施。
为了我司能及时提供各项准确监测数据，对基坑进行全面分析，确保基坑安全，请施工方对已松弛的锚索（MS10#）及时进行补偿张拉，已破坏的水位孔（SW13、SW20）和测斜孔（CX1、CX3）及时进行修孔。
（注： CX1、CX3、SW13、SW20被破坏，SW51被埋，无法观测。）

2009年11月24日
附图表：
水平位移监测成果表；沉降监测成果表；地下水位监测成果表；锚索拉力计算结果表；测斜曲线图；累计水平位移曲线图、累计沉降量变化曲线图、水位累计变化量曲线图、锚索拉力值曲线图；基坑监测点平面布置图。
水平位移监测成果表
工程名称：xx地块项目基坑监测
仪器型号：GTS-102N全站仪 监测单位：xx岩土检测有限公司
监测
点号
第79次
第80次
2009年11月18日
2009年11月19日
本 次
变化值
变 形
速 率
累 计
变化值
本 次
变化值
变 形
速 率
累 计
变化值
（m m）
（mm/d）
（m m）
（mm）
（mm/d）
（mm）
WY1
--
--
-0.2
+0.1
+0.04
-0.1
WY2
--
--
+0.3
+0.1
+0.05
+0.4
WY3
--
--
+3.7
+0.4
+0.15
+4.2
WY4
--
--
+5.7
+0.3
+0.11
+6.0
WY5
--
--
+13.7
+0.4
+0.13
+14.1
WY6
--
--
+17.4
+0.5
+0.16
+17.8
WY7
--
--
+17.1
+0.5
+0.17
+17.6
WY8
--
--
+15.4
+0.6
+0.19
+16.0
WY9
--
--
+12.8
0.0
0.00
+12.8
WY10
--
--
+9.9
+0.7
+0.23
+10.6
WY11
--
--
+7.7
+0.8
+0.26
+8.4
WY12
--
--
+5.8
+1.7
+0.56
+7.5
WY13
--
--
+13.4
0.0
0.00
+13.4
WY14
--
--
+5.7
0.0
0.00
+5.7
WY15
+0.1
+0.06
+1.5
+0.1
+0.06
+1.5
WY16
+0.1
+0.08
+5.7
-0.1
-0.08
+5.6
WY17
+0.2
+0.15
+24.5
+0.2
+0.15
+24.7
WY18
+0.2
+0.22
+28.3
0.0
0.00
+28.3
WY19
-0.3
-0.29
+27.1
+0.3
+0.29
+27.4
WY20
0.0
0.00
+30.5
-0.4
-0.37
+30.1
WY21
+0.4
+0.45
+35.4
0.0
0.00
+35.4
WY22
0.0
0.00
+34.8
+0.5
+0.52
+35.3
WY23
+0.6
+0.60
+33.1
+0.6
+0.60
+33.7
WY24
0.0
0.00
+21.6
+0.7
+0.67
+22.3
WY25
0.0
0.00
+29.8
-0.7
-0.73
+29.0
WY26
+0.8
+0.81
+10.5
0.0
0.00
+10.5
WY27
+0.9
+0.89
+10.7
0.0
0.00
+10.7
WY28
0.0
0.00
+10.5
-1.0
-0.95
+9.5
WY29
0.0
0.00
+15.2
-1.0
-1.02
+14.2
WY30
0.0
0.00
+14.1
0.0
0.00
+14.1
WY31
+1.2
+1.17
+7.0
-1.2
-1.17
+5.8
WY75
--
--
+3.3
+0.8
+0.27
+4.1
WY76
--
--
+2.5
+0.4
+0.12
+2.8
WY77
被挡
--
0.0
0.0
0.00
0.0
备注：
1、本基坑监测采用小角度法；
2、表中，“+”表示沿垂直基坑向坑内移动，“-”表示沿垂直基坑向坑外移动。
3、WY21~WY31、WY81~WY89为B区水平位移监测点。
水平位移监测成果表
工程名称：xx地块项目基坑监测
仪器型号：GTS-102N全站仪 监测单位：xx岩土检测有限公司
监测
点号
第79次
第80次
2009年11月18日
2009年11月19日
本 次
变化值
变 形
速 率
累 计
变化值
本 次
变化值
变 形
速 率
累 计
变化值
（m m）
（mm/d）
（m m）
（mm）
（mm/d）
（mm）
WY78
--
--
+1.5
+1.0
+0.33
+2.4
WY79
--
--
+0.6
+0.6
+0.19
+1.1
WY80
--
--
+0.6
+1.0
+0.35
+1.6
WY81
--
--
+17.3
+0.4
+0.15
+17.8
WY82
--
--
+10.1
+0.4
+0.15
+10.6
WY83
--
--
+18.6
+0.8
+0.27
+19.4
WY84
--
--
+7.0
+0.9
+0.29
+7.9
WY85
--
--
+10.1
+1.1
+0.36
+11.2
WY86
--
--
+20.7
+0.9
+0.29
+21.6
WY87
--
--
+22.4
+0.2
+0.06
+22.6
WY88
--
--
+10.0
-0.1
-0.03
+9.9
WY89
--
--
+2.6
+0.1
+0.03
+2.7
WY90
--
--
+0.6
+0.6
+0.21
+2.1
WY91
--
--
+0.7
+0.7
+0.24
+1.3
WY92
--
--
+7.0
-0.4
-0.14
+6.6
WY93
--
--
+7.3
+0.3
+0.12
+7.7
WY94
--
--
+7.0
+0.3
+0.09
+7.3
WY95
--
--
+6.0
-0.2
-0.07
+5.8
WY96
--
--
+5.0
+0.1
+0.05
+5.1
WY97
--
--
-1.4
+0.1
+0.02
-1.4

备注：
1、本基坑监测采用小角度法；
2、表中，“+”表示沿垂直基坑向坑内移动，“-”表示沿垂直基坑向坑外移动。
3、WY21~WY31、WY81~WY89为B区水平位移监测点。

水平位移监测成果表
工程名称：xx地块项目基坑监测
仪器型号：GTS-102N全站仪 监测单位：xx岩土检测有限公司
监测
点号
第81次
第82次
2009年11月20日
2009年11月21日
本 次
变化值
变 形
速 率
累 计
变化值
本 次
变化值
变 形
速 率
累 计
变化值
（m m）
（mm/d）
（m m）
（mm）
（mm/d）
（mm）
WY1
--
--
-0.1

-0.1
WY2
--
--
+0.4

+0.4
WY3
--
--
+4.2

+4.2
WY4
--
--
+6.0

+6.0
WY5
--
--
+14.1

+14.1
WY6
--
--
+17.8

+17.8
WY7
--
--
+17.6

+17.6
WY8
--
--
+16.0

+16.0
WY9
--
--
+12.8

+12.8
WY10
--
--
+10.6

+10.6
WY11
--
--
+8.4

+8.4
WY12
--
--
+7.5

+7.5
WY13
--
--
+13.4

+13.4
WY14
--
--
+5.7

+5.7
WY15
+0.1
+0.06
+1.6
-0.1
-0.06
+1.5
WY16
+0.1
+0.08
+5.7
+0.1
+0.08
+5.8
WY17
+0.2
+0.15
+24.8
+0.2
+0.15
+25.0
WY18
0.0
0.00
+28.3
0.0
0.00
+28.3
WY19
-0.3
-0.29
+27.1
+0.3
+0.29
+27.4
WY20
0.0
0.00
+30.1
+0.4
+0.37
+30.5
WY21
0.0
0.00
+35.4
0.0
0.00
+35.4
WY22
+0.5
+0.52
+35.8
0.0
0.00
+35.8
WY23
+0.6
+0.60
+34.3
0.0
0.00
+34.3
WY24
+0.7
+0.67
+23.0
+0.7
+0.67
+23.6
WY25
0.0
0.00
+29.0
0.0
0.00
+29.0
WY26
0.0
0.00
+10.5
+0.8
+0.81
+11.3
WY27
0.0
0.00
+10.7
0.0
0.00
+10.7
WY28
+1.0
+0.95
+10.5
0.0
0.00
+10.5
WY29
0.0
0.00
+14.2
0.0
0.00
+14.2
WY30
0.0
0.00
+14.1
+1.1
+1.08
+15.2
WY31
+1.2
+1.17
+7.0
0.0
0.00
+7.0
WY75
--
--
+4.1
--
--
+4.1
WY76
--
--
+2.8
--
--
+2.8
WY77
--
--
0.0
--
--
0.0
备注：
1、本基坑监测采用小角度法；
2、表中，“+”表示沿垂直基坑向坑内移动，“-”表示沿垂直基坑向坑外移动。
3、WY21~WY31、WY81~WY89为B区水平位移监测点。
水平位移监测成果表
工程名称：xx地块项目基坑监测
仪器型号：GTS-102N全站仪 监测单位：xx岩土检测有限公司
监测
点号
第81次
第82次
2009年11月20日
2009年11月21日
本 次
变化值
变 形
速 率
累 计
变化值
本 次
变化值
变 形
速 率
累 计
变化值
（m m）
（mm/d）
（m m）
（mm）
（mm/d）
（mm）
WY78
--
--
+2.4
--
--
+2.4
WY79
--
--
+1.1
--
--
+1.1
WY80
--
--
+1.6
--
--
+1.6
WY81
--
--
+17.8
--
--
+17.8
WY82
--
--
+10.6
--
--
+10.6
WY83
--
--
+19.4
--
--
+19.4
WY84
--
--
+7.9
--
--
+7.9
WY85
--
--
+11.2
--
--
+11.2
WY86
--
--
+21.6
--
--
+21.6
WY87
--
--
+22.6
--
--
+22.6
WY88
--
--
+9.9
--
--
+9.9
WY89
--
--
+2.7
--
--
+2.7
WY90
--
--
+2.1
--
--
+2.1
WY91
--
--
+1.3
--
--
+1.3
WY92
--
--
+6.6
--
--
+6.6
WY93
--
--
+7.7
--
--
+7.7
WY94
--
--
+7.3
--
--
+7.3
WY95
--
--
+5.8
--
--
+5.8
WY96
--
--
+5.1
--
--
+5.1
WY97
--
--
-1.4
--
--
-1.4

备注：
1、本基坑监测采用小角度法；
2、表中，“+”表示沿垂直基坑向坑内移动，“-”表示沿垂直基坑向坑外移动。
3、WY21~WY31、WY81~WY89为B区水平位移监测点。

水平位移监测成果表
工程名称：xx地块项目基坑监测
仪器型号：GTS-102N全站仪 监测单位：xx岩土检测有限公司
监测
点号
第83次
第84次
2009年11月22日
2009年11月23日
本 次
变化值
变 形
速 率
累 计
变化值
本 次
变化值
变 形
速 率
累 计
变化值
（m m）
（mm/d）
（m m）
（mm）
（mm/d）
（mm）
WY1
+0.1
+0.02
-0.1
--
--
-0.1
WY2
0.0
0.00
+0.4
--
--
+0.4
WY3
-0.4
-0.15
+3.7
--
--
+3.7
WY4
-0.3
-0.11
+5.7
--
--
+5.7
WY5
+0.4
+0.13
+14.5
--
--
+14.5
WY6
+0.5
+0.16
+18.3
--
--
+18.3
WY7
0.0
0.00
+17.6
--
--
+17.6
WY8
-0.6
-0.19
+15.4
--
--
+15.4
WY9
0.0
0.00
+12.8
--
--
+12.8
WY10
0.0
0.00
+10.6
--
--
+10.6
WY11
+0.8
+0.26
+9.2
--
--
+9.2
WY12
0.0
0.00
+7.5
--
--
+7.5
WY13
0.0
0.00
+13.4
--
--
+13.4
WY14
0.0
0.00
+5.7
--
--
+5.7
WY15
-0.4
-0.39
+1.1
+0.1
+0.11
+1.2
WY16
-0.4
-0.42
+5.4
+0.1
+0.08
+5.4
WY17
-0.5
-0.46
+24.5
+0.2
+0.15
+24.7
WY18
+0.7
+0.65
+28.9
-0.2
-0.22
+28.7
WY19
+0.3
+0.29
+27.7
-0.3
-0.29
+27.4
WY20
-0.4
-0.37
+30.1
+0.4
+0.37
+30.5
WY21
+0.9
+0.90
+36.3
0.0
0.00
+36.3
WY22
+0.5
+0.52
+36.4
0.0
0.00
+36.4
WY23
0.0
0.00
+34.3
0.0
0.00
+34.3
WY24
+0.7
+0.67
+24.3
+0.7
+0.67
+25.0
WY25
+0.7
+0.73
+29.8
0.0
0.00
+29.8
WY26
0.0
0.00
+11.3
+0.8
+0.81
+12.1
WY27
+0.9
+0.89
+11.5
0.0
0.00
+11.5
WY28
+1.9
+1.91
+12.4
0.0
0.00
+12.4
WY29
0.0
0.00
+14.2
0.0
0.00
+14.2
WY30
0.0
0.00
+15.2
-1.1
-1.08
+14.1
WY31
+1.2
+1.17
+8.2
0.0
0.00
+8.2
WY75
+4.4
+1.46
+8.5
--
--
+8.5
WY76
+5.0
+1.66
+7.8
--
--
+7.8
WY77
+1.3
+0.42
+1.3
--
--
+1.3
备注：
1、本基坑监测采用小角度法；
2、表中，“+”表示沿垂直基坑向坑内移动，“-”表示沿垂直基坑向坑外移动。
3、WY21~WY31、WY81~WY89为B区水平位移监测点。
水平位移监测成果表
工程名称：xx地块项目基坑监测
仪器型号：GTS-102N全站仪 监测单位：xx岩土检测有限公司
监测
点号
第83次
第84次
2009年11月22日
2009年11月23日
本 次
变化值
变 形
速 率
累 计
变化值
本 次
变化值
变 形
速 率
累 计
变化值
（m m）
（mm/d）
（m m）
（mm）
（mm/d）
（mm）
WY78
+0.5
+0.16
+2.9
--
--
+2.9
WY79
+2.3
+0.76
+3.4
--
--
+3.4
WY80
+1.0
+0.32
+2.6
--
--
+2.6
WY81
+0.9
+0.29
+18.6
--
--
+18.6
WY82
0.0
0.00
+10.6
--
--
+10.6
WY83
+0.4
+0.14
+19.8
--
--
+19.8
WY84
-0.1
-0.04
+7.8
--
--
+7.8
WY85
-0.3
-0.09
+10.9
--
--
+10.9
WY86
+0.9
+0.29
+22.4
--
--
+22.4
WY87
-0.7
-0.25
+21.8
--
--
+21.8
WY88
-0.1
-0.03
+9.8
--
--
+9.8
WY89
+0.1
+0.03
+2.8
--
--
+2.8
WY90
+1.3
+0.42
+3.7
--
--
+3.7
WY91
+0.7
+0.24
+1.9
--
--
+1.9
WY92
-0.4
-0.14
+6.2
--
--
+6.2
WY93
-0.3
-0.12
+7.3
--
--
+7.3
WY94
-0.3
-0.09
+7.0
--
--
+7.0
WY95
-0.2
-0.07
+5.6
--
--
+5.6
WY96
-0.1
-0.05
+5.0
--
--
+5.0
WY97
+0.7
+0.23
-0.7
--
--
-0.7

备注：
1、本基坑监测采用小角度法；
2、表中，“+”表示沿垂直基坑向坑内移动，“-”表示沿垂直基坑向坑外移动。
3、WY21~WY31、WY81~WY89为B区水平位移监测点。

水平位移监测成果表
工程名称：xx地块项目基坑监测
仪器型号：GTS-102N全站仪 监测单位：xx岩土检测有限公司
监测
点号
第85次
第次
2009年11月24日
2009年月日
本 次
变化值
变 形
速 率
累 计
变化值
本 次
变化值
变 形
速 率
累 计
变化值
（m m）
（mm/d）
（m m）
（mm）
（mm/d）
（mm）
WY1
--
--
-0.1

WY2
--
--
+0.4

WY3
--
--
+3.7

WY4
--
--
+5.7

WY5
--
--
+14.5

WY6
--
--
+18.3

WY7
--
--
+17.6

WY8
--
--
+15.4

WY9
--
--
+12.8

WY10
--
--
+10.6

WY11
--
--
+9.2

WY12
--
--
+7.5

WY13
--
--
+13.4

WY14
--
--
+5.7

WY15
+0.4
+0.45
+1.7

WY16
-0.4
-0.42
+5.0

WY17
+0.2
+0.15
+24.8

WY18
+0.7
+0.65
+29.4

WY19
+0.3
+0.29
+27.7

WY20
0.0
0.00
+30.5

WY21
+0.4
+0.45
+36.7

WY22
0.0
0.00
+36.4

WY23
0.0
0.00
+34.3

WY24
-0.7
-0.67
+24.3

WY25
+0.7
+0.73
+30.5

WY26
-0.8
-0.81
+11.3

WY27
+0.9
+0.89
+12.4

WY28
0.0
0.00
+12.4

WY29
0.0
0.00
+14.2

WY30
+1.1
+1.08
+15.2

WY31
0.0
0.00
+8.2

WY75
--
--
+8.5

WY76
--
--
+7.8

WY77
--
--
+1.3

备注：
1、本基坑监测采用小角度法；
2、表中，“+”表示沿垂直基坑向坑内移动，“-”表示沿垂直基坑向坑外移动。
3、WY21~WY31、WY81~WY89为B区水平位移监测点。
水平位移监测成果表
工程名称：xx地块项目基坑监测
仪器型号：GTS-102N全站仪 监测单位：xx岩土检测有限公司
监测
点号
第85次
第次
2009年11月24日
2009年月日
本 次
变化值
变 形
速 率
累 计
变化值
本 次
变化值
变 形
速 率
累 计
变化值
（m m）
（mm/d）
（m m）
（mm）
（mm/d）
（mm）
WY78
--
--
+2.9

WY79
--
--
+3.4

WY80
--
--
+2.6

WY81
--
--
+18.6

WY82
--
--
+10.6

WY83
--
--
+19.8

WY84
--
--
+7.8

WY85
--
--
+10.9

WY86
--
--
+22.4

WY87
--
--
+21.8

WY88
--
--
+9.8

WY89
--
--
+2.8

WY90
--
--
+3.7

WY91
--
--
+1.9

WY92
--
--
+6.2

WY93
--
--
+7.3

WY94
--
--
+7.0

WY95
--
--
+5.6

WY96
--
--
+5.0

WY97
--
--
-0.7

备注：
1、本基坑监测采用小角度法；
2、表中，“+”表示沿垂直基坑向坑内移动，“-”表示沿垂直基坑向坑外移动。
3、WY21~WY31、WY81~WY89为B区水平位移监测点。

沉降监测成果表
工程名称：xx地块项目基坑监测
仪器型号：DSZ2 精密水准仪 监测单位：xx岩土检测有限公司
监测
点号
第69次
第70次
2009年11月18日
2009年11月21日
实测
高程
(mm)
本次
沉降
(mm)
沉降
速率
(mm/d)
累计
沉降
(mm)
实测
高程
(mm)
本次
沉降
(mm)
沉降
速率
(mm/d)
累计
沉降
(mm)
D1
4818.51
-0.06
-0.021
+9.01
4818.05
-0.45
-0.150
+8.55
D2
4768.37
+0.20
+0.066
-3.52
4768.25
-0.12
-0.039
-3.64
D3
4832.15
+0.20
+0.067
+7.54
4831.78
-0.37
-0.123
+7.17
D4
4856.17
-0.6
