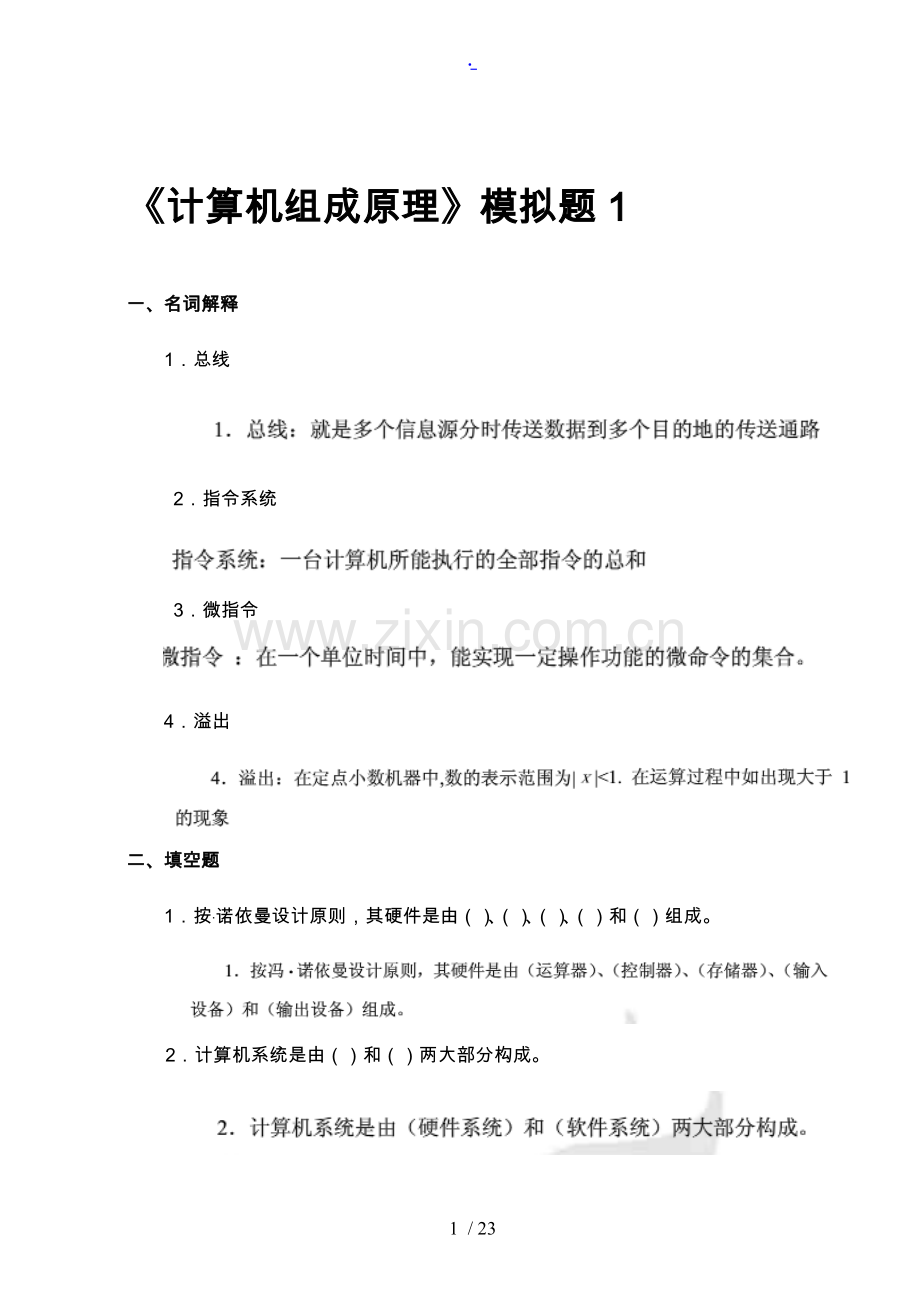

《计算机组成原理》模拟题1
一、名词解释
1.总线
2.指令系统
3.微指令
4.溢出
二、填空题
1.按·诺依曼设计原则,其硬件是由()、()、()、()和()组成。
2.计算机系统是由()和()两大部分构成。
3.计算机最主要的三大性能指标是()、()、和()。
4.一个完善的指令系统应满足()、()、()、和()的要求。
5.堆栈的硬件是由()和()构成,存取是按()原则。
6.通常控制器的设计可分为()和(),前者采用的核心器件是(),后者采用的核心器件是()。
7.主机与外设的连接方式有()、()和()。
8.目前在微型机中主机与外设广泛采用的信息交换方式是()和()。
三、简答题
1.简述中断的处理过程。它与程序查询方式有何不同点?
2.按通道的工作方式,通道分哪几类?简述其特点。
3.画图说明存储系统的层次结构,并说明各种存储器的特点。
参考答案:
1.答案要点:中断的处理过程大致可分为五个步骤:
1) 中断请求 2)中断排队 3)中断响应 4)中断处理 5)中断返回
与程序查询方式的不同点:
1)在程序中断方式下,CPU和外设可并行工作;而程序查询方式下,CPU与外设是串行工作的。
2)程序中断方式适合于对外界随机事件的处理。而程序查询方式不具备这样的 能力。
2.答案要点:按通道的工作方式,通道可分为字节多路通道、选择通道和数组多路通道三种类型。
特点:字节多路通道:1)有多个子通道,设备间可(分时)并行操作。2)数据以字节为单位交叉传送。3)适合于连接大量的低速设备。
选择通道:1)被选中的外设采用独占方式使用通道。2)数据以成组(数据块)方式进行传输。3)适合于连接高速外设。
数组多路通道:是将前二者的优点结合在一起的一种通道结构。数组多路通道含有多个子通道,可同时执行多个通道程序,数据以成组方式进行传送。既具有多路并行操作能力,又有很高的数据传输率,可用来连接多台中高速的外设。
3.答案要点:存储系统的层次结构如图所示:
CPU
高速缓存
主存储器
I/O控制
辅助存储器
磁鼓
磁盘
磁带
存储器的特点:1)高速缓存:存放当前要执行的程序和数据。速度快,可与CPU速度匹配;存储容量较小。成本高。
2)主存储器:存放正在执行的程序和数据,CPU可直接访问,容量较大,速度较高,每位价格介于高速缓存和辅存之间。
3)辅助存储器:存放当前暂不参与运行的程序和数据文件,CPU不能直接访问;容量极大而速度较低,单位成本低。
四、计算题
已知x =-0.10101,y = +0.11011,符号用双符号位表示。
求 1.[X ]原=? [Y]原=?
2.[X ]补=? [Y]补=?
3.[X+Y]补 =? [X-Y]补 =? 并分别讨论其溢出情况。
1)写出补码一位乘的运算步骤。
2)与原码乘法运算有何不同?
3)写出补码乘法运算器的基本部件。
参考答案:
已知x =-0.10101,y = +0.11011,符号用双符号位表示。
答案要点:1.[X ]原=11.10101 [Y]原=00.11011
2.[X ]补=11.01011 [Y]补=00.11011
3.[X+Y]补 =[X ]补+[Y]补= 11.01011+00.11011=00.00110 结果的两个符号位相同,无溢出。
[X-Y]补 =[X ]补+[-Y]补= 11.01011+11.00101=10.10000结果的两个符号位不相同,为10,产生下溢。
2)与原码乘法运算有何不同?
答案要点:① 补码乘法:运算结果的符号位无需单独处理;而原码乘法:结果的符号位需单独处理。
②原码乘法:位于乘数寄存器末位的乘数作为判断位;而补码乘法则是以乘数寄存器最末两位作判断位。
③若乘数的有效尾数n位。原码乘法须做n次加法,n次移位;而补码乘法则需n+1次加法,n次移位。
3)写出补码乘法运算器的基本部件。
答案要点:所用的基本部件:①存放部分积累加和的寄存器;②存放乘数(具备移位功能)和被乘数的寄存器;③加法器;④移位器;⑤计数器。
五、设计题
采用32K×32 的RAM芯片,构成128K×64的存储器。
1. 画出存储器的逻辑框图。
2. 图中标明信号线的种类、方向、条数。
参考答案:
答案要点:
六、综合应用题
在模型机的数据通路上,对于指令ADD X(R1),(R2)+,回答下列问题:
1.写出指令的执行流程。
2.写出目的周期的全部数据通路。
参考答案:
答案要点:1、2)指令的执行流程及目的周期的数据通路:
↓
FT0:M→MBR→IR
↓
FT1:PC+1→PC
↓
ST0:PC→MAR
↓
ST1:M→MBR→C
↓
ST2:PC+1→PC
↓
ST3:C+R1→MAR
↓
ST4:M→MBR→C
↓
DT0:R2→MAR ;R2→A选择器,S0-3,M,DM,CPMAR
↓
DT1:M→MBR→D ;R/W,SMBR,MBR→B选择器,S0-3,M,DM,CPD
↓
DT2:R2+1→R2 ;R2→A选择器,S0-3,M,C0,DM,CPR2
↓
ET0:C+D→MBR
↓
ET1:MBR→M
↓
ET2:PC→MAR
《计算机组成原理》模拟题2
一、名词解释
1.寻址方式
2.指令周期
3.虚拟存储器
3. 多级中断
二、填空题
1.计算机指令的基本格式应包括()和()两部分。在间接寻址方式中,地址码部分表示的是();在相对寻址方式中,地址码部分表示的是()。
2. 按功能分类,存储器可以分为()、()、()等。
3. 源数据为10010111,若采用奇校验,则其校验位是()。
4. CPU响应某中断请求的条件是一条指令结束时且()、()和()。
5. 微指令的格式有()型微指令、()型微指令和混合型微指令。
6. 输入输出设备的编址方式有()和()。
三、简答题
1.试分析比较DMA方式和中断传送方式的异同点,说明DMA方式为什麽不能替代中断方式。
2.何为三级存储体系结构?分析采用这种结构的原因和优点?
3.简要说明动态RAM的各种刷新方式及其特点。
参考答案:
1.答案要点:相同点:1)两种方式均为目前在微型机中主机与外设广泛采用的信息交换方式。
2)两种方式下主机和外设之间均可实现一定程度的并行工作。
不同点:1)中断传送方式是通过中断服务处理程序来完成信息交换;而DMA方式则是用硬件代替软件来实现数据的传输。2)中断传送方式不仅适合于一般的信息交换,还适合对随机事件的处理。3)DMA方式适合于高速外设和主机之间的信息交换,对高速外设采用程序中断方式传送数据往往回丢失数据。
DMA方式不能替代中断方式的原因:
1)DMA方式只能用于高速外设与存直接交换信息,却不能像中断方式那样处理随机的异常现象。2)在DMA方式的数据传输过程中,需用到中断方式。
2.答案要点:把各种不同存储容量,不同存取速度的存储器,按一定的体系结构组织起来,使所存放的程序和数据按层次分布在各存储器中,形成一个统一整体的存储系统。由高速缓冲存储器、主存储器、辅助存储器构成的三级存储系统可以分成两个层次,其中高速缓存和主存间称为Cache--主存存储层次,主存和辅存间称为主--辅存存储层次。这就是三级存储体系结构。
采用Cache--主存存储层次的原因和优点:在速度方面,计算机的主存和CPU一直保持了大约一个数量级的差距。显然这个差距限制了CPU速度潜力的发挥。为了弥合这个差距,设置Cache是解决存取速度的重要方法。在CPU和主存之间设置Cache,构成Cache-主存层次,则从CPU 的角度看,Cache-主存层次的速度接近于Cache,容量与每位价格则接近于主存。因此,解决了速度与成本之间的矛盾。
采用主--辅存存储层次的原因和优点:由于成本和工艺的原因,主存的存储容量受到了限制,另一方面,系统程序、应用程序及各种信息量要求主存容量越来越大。采用“主存-辅存”存储层次,程序员可用机器指令的地址对整个程序统一编址,而不必担心程序能否在主存中放得下。虚拟空间可以比实际空间大得多。从整体看,主辅存层次的速度接近于主存的速度,容量则接近于辅存的容量,而每位平均价格也接近于廉价的辅存平均价格,从而解决了大容量和低成本间的矛盾。
3.答案要点:动态RAM的刷新方式有集中式刷新、分散式刷新、异步式刷新和透明式刷新等四种方式。
集中式刷新的特点:其优点是系统的存取周期不受刷新工作的影响,读写操作和刷新工作在最大刷
新周期中分开进行。因此,系统的存取速度比较高。其缺点是进行刷新时必须停止读、写操作。这对主机而言是个“死区”
分散式刷新的特点:刷新工作安排在系统的存储周期进行,对主机而言不再有“死区”。但该方式加长了系统的存取周期,降低了整机运算速度。因此,分散方式刷新不适用于高速存储器。
异步式刷新的特点:结合了上述两种方式的优点,充分利用了最大刷新间隔。对分散式刷新而言,它减少了刷新次数;对集中方式来说,主机的“死区”又缩短很多。因此,这种方式使用得比较多。
透明式刷新的特点:该方式不占用CPU时间,对CPU而言是透明的操作;但控制线路复杂。
四、计算题
已知x =0.1011,y = -0.1101,符号用双符号位表示。
求 1.[X+Y]补 =? [X-Y]补 =? 并分别讨论其溢出情况。
参考答案:
已知x =0.1011,y = -0.1101,符号用双符号位表示。
答案要点:1.[X+Y]补 =[X ]补+[Y]补= 00.1011+11.0011=11.1110,结果的两个符号位相同,无溢出。
[X-Y]补 =[X ]补+[-Y]补= 00.1011+00.1101=01.1000,结果的两个符号位不相同,为01,产生上溢。
五、设计题
采用4K×8 的RAM芯片,构成32K×16的存储器。
4. 画出存储器的逻辑框图,图中标明信号线的种类、方向、条数。
2.用十六进制写出该存储器占用的地址空间。
参考答案:
答案要点:;该存储器占用的地址空间:0000H----7FFFH(按字编址)
六、综合应用题
在模型机的数据通路上,对于指令SUB X(R1),-(R2),回答下列问题:
1.写出指令的执行流程。
2.写出目的周期的全部数据通路。
参考答案:
答案要点:1、2)指令的执行流程及目的周期的数据通路:
↓
FT0:M→MBR→IR
↓
FT1:PC+1→PC
↓
ST0:PC→MAR
↓
ST1:M→MBR→C
↓
ST2:PC+1→PC
↓
ST3:C+R1→MAR
↓
ST4:M→MBR→C
↓
DT0:R2-1→R2; R2→A选择器,S0-3,M,C0,DM,CPR2
↓
DT1:R2→MAR; R2→A选择器,S0-3,M,DM,CPMAR
↓
DT2:M→MBR→D ;R/W,SMBR,MBR→B选择器,S0-3,M,DM,CPD
↓
ET0:D-C→MBR
↓
ET1:MBR→M
↓
ET2:PC→MAR
《计算机组成原理》模拟题3
一、名词解释
1.基本字长
2.数据通路
3.程序中断
5. 灰度级
二、填空题
1.计算机指令的基本格式应包括()和()两部分。根据操作数所在位置,指出其寻址方式:操作数在指令中为()寻址方式,操作数的存储单元地址在指令中,为()寻址方式。
2.存储器地址译码电路的译码方式有()和()两种方式。
3.(361)10 = ()2 = ()16。
4.CPU响应可屏蔽中断应满足的三个条件是()、CPU允许接受中断请求和()。中断周期结束后进入()周期。
5微指令的类型通常有()型微指令、()型微指令和混合型微指令。
6通常控制器的设计可分为()和(),前者采用的核心器件是(),后者采用的核心器件是()。
7主机与外设的连接方式有()、()和()。
8.目前在微型机中主机与外设广泛采用的信息交换方式是()和()。
三、简答题
1.简述其中两种补码加减运算判别溢出方法的工作原理。
2.字节多路通道和数组多路通道有何相同点?有何不同点?
3.CPU中设有哪些寄存器?各寄存器的位数由何因素确定?
参考答案:
1.答案要点:以下三种方法答对其中任意两种方法即可。
方法1:两个符号相同的补码数相加,如果和的符号与加数符号相反,或者符号相反的两个补码数相减,差的符号与减数符号相同,表明运算结果溢出。
方法2:两个补码数实现加减运算时,若最高数值位向符号位的进位值与符号位产生的进位输出值不相同,则表明运算结果产生了溢出。
方法3:采用双符号位方案。当两位符号位的值不相同时,则表明运算结果产生了溢出。
2.答案要点:相同点:设备间可并行操作
不同点:
字节多路通道 数组多路通道
1)连接低速设备 连接中高速设备
2)以字节为单位传送 以数据块为单位传送
3)设备间并行操作 一设备传数,其它设备只作辅助操作
3.答案要点:CPU中设有的寄存器包括运算器中的通用寄存器,程序计数器PC,指令寄存器IR,存储器地址寄存器MAR,存储器数据寄存器MBR和状态标志寄存器等。
PC和MAR的位数取决于要访问的地址空间的大小。IR的位数取决于指令字长。通用寄存器及存储器数据寄存器MBR的位数取决于操作数(或操作数地址)的基本字长。
四、计算题
1. 已知x=0.10101,y=–0.11011
用定点补码一位乘法计算[x*y]补 ,要求写出计算步骤。
2. 已知x=2–011ⅹ0.101100,y=2–010ⅹ(–0.100100)
用浮点规格化补码加法求[x+y]补 (阶码、尾数均用补码表示),要求写出计算步骤。
参考答案:
1.已知x=0.10101,y=–0.11011。
[x×y]补=1.0111001001,详细运算步骤略。
2.[X]补=1.101,00.101100 [Y]补=1.110,11.011100 浮点补码格式
1)判零,对阶,X尾右移 阶码+1,[X]补=1.110,00.010110 求和得11.110010
2)规格化 [X+Y]尾 左移 2次 阶码-2 [X+Y]补=1.100,11.001000 无溢出
五、设计题
试选用1M × 4的RAM芯片,构成4M ×8的存储器。完成下列各题:
1. 画出存储器连线框图,图中标明信号的种类、方向和信号线的条数。
2. 用十六进制写出存储器占用的地址空间。
参考答案:
答案要点:图略;该存储器占用的地址空间:000000H----3FFFFFH(按字编址)
六、综合应用题
在模型机的数据通路上,对于指令ADD –(R1),(R2)+,回答下列问题:
1.写出指令的执行流程。
2.写出取源操作数周期的全部数据通路。
3.与MOV–(R1),(R2)+的执行流程比较有何相同点?
参考答案:
答案要点:1、2)指令的执行流程及目的周期的数据通路:
↓
FT0:M→MBR→IR
↓
FT1:PC+1→PC
↓
ST0:R1-1→R1 ;R1→A(或B)选择器,S0-3,M,C0,DM,CPR1
↓
ST1:R1→MAR ; R1→A(或B)选择器,S0-3,M,DM,CPMAR
↓
ST2:M→MBR→C ;R/W,SMBR,MBR→B选择器,S0-3,M,DM,CPC
↓
DT0:R2→MAR ↓
DT1:M→MBR→D
↓
DT2:R2+1→R2
↓
DT3:D→MAR ;
↓
DT4:M→MBR→D ;
↓
ET0:C+D→MBR
↓
ET1:MBR→M
↓
ET2:PC→MAR
3)与MOV -(R1),(R2)+的执行流程比较有何相同点:
答案要点:取指流程和取源操作数流程跟MOV–(R1),(R2)+完全相同。此外,其目的周期与MOV–(R1),(R2)+也大致相同,只是增加了一步取目的操作数流程。
