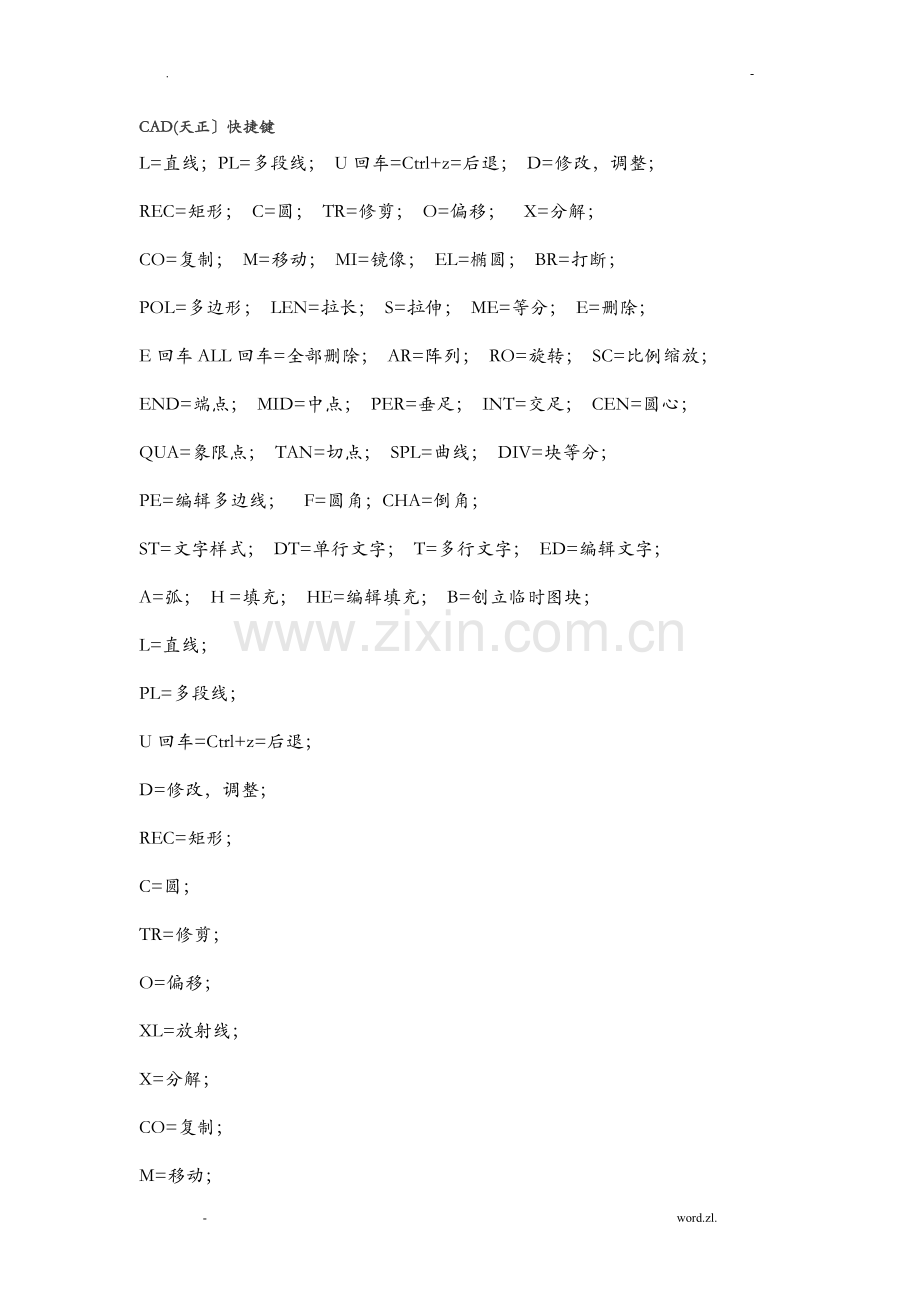

CAD天正快捷键.doc

. -CAD(天正快捷键L=直线；PL=多段线； U回车=Ctrl+z=后退； D=修改，调整； REC=矩形； C=圆； TR=修剪； O=偏移； X=分解； CO=复制； M=移动； MI=镜像； EL=椭圆； BR=打断； POL=多边形； LEN=拉长； S=拉伸； ME=等分； E=删除； E回车ALL回车=全部删除； AR=阵列； RO=旋转； SC=比例缩放； END=端点； MID=中点； PER=垂足； INT=交足； CEN=圆心； QUA=象限点； TAN=切点； SPL=曲线； DIV=块等分； PE=编辑多边线； F=圆角；CHA=倒角； ST=文字样式； DT=单行文字； T=多行文字； ED=编辑文字； A=弧； H =填充； HE=编辑填充； B=创立临时图块； L=直线；PL=多段线； U回车=Ctrl+z=后退； D=修改，调整； REC=矩形； C=圆； TR=修剪； O=偏移； XL=放射线； X=分解； CO=复制； M=移动； MI=镜像； EL=椭圆； BR=打断； POL=多边形； LEN=拉长； S=拉伸； ME=等分； E=删除； E回车ALL回车=全部删除； AR=阵列； RO=旋转； SC=比例缩放； END=端点； MID=中点； PER=垂足； INT=交足； CEN=圆心； QUA=象限点； TAN=切点； SPL=曲线； DIV=块等分； PE=编辑多边线； NOD=节点； F=圆角； CHA=倒角； ST=文字样式； DT=单行文字； T=多行文字； ED=编辑文字； A=弧； H =填充； HE=编辑填充； B=创立临时图块； W=创立永久图块； I=插入图块； LA=图层； MA=吸管加喷枪； PAR=平行线； FRO=正交偏移捕捉； PO=创立点； SKETCH=徒手画线； DO=圆环； RAY=射线； AL=对齐； REG=面域； AA=求面积周长； SU=减集； UNI=加集； IN=交集； BO=提取轮廓； REV=二维旋转成三维； EXT=拉伸； UCS=三维坐标； ROTATE3D=三维旋转； MIRROR3D=三维镜像； 3A=三维阵列； SURFTAB=曲面网格； TXTEXP=分解文字； CTRL+P=打印； 一字母类 1、对象特性 ADC, *ADCENTER设计中心“Ctrl2CH, MO *PROPERTIES(修改特性“Ctrl1) MA, *MATCHPROP属性匹配 ST, *STYLE文字样式 COL, *COLOR设置颜色LA, *LAYER图层操作 LT, *LINETYPE线形 LTS, *LTSCALE线形比例 LW, *LWEIGHT 线宽 UN, *UNITS图形单位 ATT, *ATTDEF属性定义 ATE, *ATTEDIT编辑属性 BO, *BOUNDARY边界创立，包括创立闭合多段线和面域 AL, *ALIGN对齐 EXIT, *QUIT退出 EXP, *EXPORT输出其它格式文件 IMP, *IMPORT输入文件 OP,PR *OPTIONS自定义CAD设置 PRINT, *PLOT打印 PU, *PURGE去除垃圾 R, *REDRAW重新生成 REN, *RENAME重命名 SN, *SNAP捕捉栅格 DS, *DSETTINGS设置极轴追踪 OS, *OSNAP设置捕捉模式 PRE, *PREVIEW打印预览 TO, *TOOLBAR工具栏 V, *VIEW命名视图 AA, *AREA面积 DI, *DIST距离 LI, *LIST显示图形数据信息 2、绘图命令： PO, *POINT点 L, *LINE直线 XL, *XLINE射线 PL, *PLINE多段线 ML, *MLINE多线 SPL, *SPLINE样条曲线 POL, *POLYGON正多边形 REC, *RECTANGLE矩形 C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT圆环 EL, *ELLIPSE椭圆 REG, *REGION面域 MT, *MTEXT多行文本 T, *MTEXT多行文本 B, *BLOCK块定义 I, *INSERT插入块 W, *WBLOCK定义块文件 DIV, *DIVIDE等分 H, *BHATCH填充 3、修改命令： CO, *COPY复制 MI, *MIRROR镜像 AR, *ARRAY阵列 O, *OFFSET偏移 RO, *ROTATE旋转 M, *MOVE移动 E, DEL键 *ERASE删除 X, *EXPLODE分解 TR, *TRIM修剪 EX, *EXTEND延伸 S, *STRETCH拉伸 LEN, *LENGTHEN直线拉长 SC, *SCALE比例缩放 BR, *BREAK打断 CHA, *CHAMFER(倒角) F, *FILLET倒圆角 PE, *PEDIT多段线编辑 ED, *DDEDIT修改文本 4、视窗缩放： P, *PAN平移 5、尺寸标注： DLI, *DIMLINEAR直线标注 DAL, *DIMALIGNED对齐标注 DRA, *DIMRADIUS半径标注 DDI, *DIMDIAMETER直径标注 DAN, *DIMANGULAR角度标注 DCE, *DIMCENTER中心标注 DOR, *DIMORDINATE点标注 TOL, *TOLERANCE标注形位公差 LE, *QLEADER快速引出标注 DBA, *DIMBASELINE基线标注 DCO, *DIMCONTINUE连续标注 D, *DIMSTYLE标注样式 DED, *DIMEDIT编辑标注 DOV, *DIMOVERRIDE(替换标注系统变量) 二常用CTRL快捷键 【CTRL】1 *PROPERTIES(修改特性) 【CTRL】2 *ADCENTER设计中心 【CTRL】O *OPEN翻开文件 【CTRL】N、M *NEW新建文件 【CTRL】P *PRINT打印文件 【CTRL】S *SAVE保存文件 【CTRL】Z *UNDO放弃 【CTRL】X *CUTCLIP剪切 【CTRL】C *COPYCLIP复制 【CTRL】V *PASTECLIP粘贴 【CTRL】B *SNAP栅格捕捉 【CTRL】F *OSNAP对象捕捉 【CTRL】G *GRID栅格【CTRL】L *ORTHO正交 【CTRL】W *对象追踪 【CTRL】U *极轴对象捕捉 F3正交 F8捕捉 F9自定义工具选项 op图形界限 limits单位 un字体样式 st标注样式 d图层特性管理器 la对象特性管理器 pr直线 l构造线 xl双线 ml多义线 pl矩形 rec圆弧 a圆 c多行文字 t填充 h边界 bo定义块 b插入快 i特性匹配 mah 填充图案编辑多义线编辑 pe擦除 e篱选 e-f-鼠标左键-鼠标右键拷贝 co镜像 mi偏移 o阵列 ar移动 m旋转 ro缩放 sc拉伸 s拉长 len修剪 tr延伸 ex修剪和延伸切换 选择对象后，按住shift打断 br合并 j倒角 cha圆角 f打碎 x对齐 al测量距离di测量面积及周长ar线性标注dli连续标注dco对齐标注dallaymcur 改变当前层为所选择图元所属层。laycur 改变所选择图元所属层为当前层。layoff 关掉选择层。Layiso 图面显示仅保存所选层(孤立层)。Layon 翻开所有层。laylck 锁定选择层layulk 解开选择的锁定层layerp 恢复至上一个图层状态 laymch改变选择图元所属层为最后选择的图元的层(类似于matchprop，但选择图元的顺序正好相反)下面的CAD快捷键均经过了个人修改，删除了不常用的命令，大多都不是CAD默认的快捷设置。将下面的快捷键替换到CAD 工具-自定义-编辑程序参数 中快捷键的位置，然后重启CAD程序即可。注意：必须将 xxxxx 删除，否那么自定义快捷键无效。lim, *limits 图形界限z, *zoom 窗口缩放op， *options 选项re, *regen 重生成un, *units 图形单位lts， *ltscale 比例因子l, *line 线pl, *pline 多义线pi, *pedit 多义线编辑xl, *xline 构造线ml, *mline 双线sl, *spline 曲线cr, *circle 圆ar, *arc 圆弧el, *ellipse 椭圆do, *donut 圆环po, *point 点rec, *rectang 矩形pol, *polygon 正多边形spl, *spline 正多边形se, *dsettings 对象捕捉o, *offset 偏移t, *trim 修剪e, *extend 延伸m, *move 移动c, *copy 复制r, *rotate 旋转sc, *scale 缩放er, *erase 擦除f, *fillet 圆角fr, *chamfer 倒角br, *break 打断mi, *mirror 镜像s, *stretch 拉伸j, *join 合并x, *explode 分解arr, *array 阵列bo, *boundary 创立边界h, *hatch 填充b, *block 成块-b, *-block 成组并删除原图元ib, *insert 插入块ds, *dist 查询增量en, *lengthen 查询距离aa, *area 查询面积li, *list 查询清单st, *style 文字样式dt, *dimstyle 标注样式at, *tablestyle 表格样式tt, *mtext 文本编辑dl, *dimlinear 线性标注da, *dimaligned 对齐标注dc, *dimcontinue 连续标注ta, *table 插入表格lk, *layer 图层特性管理器ly, *laycur 改变所选择图元所属层为当前层lym, *aymcur 改变当前层为所选择图元所属层lm,*matchprop 格式刷dr, *draworder 前置pu, *purge 清理pr, *properties 对象特性管理器- word.zl.
