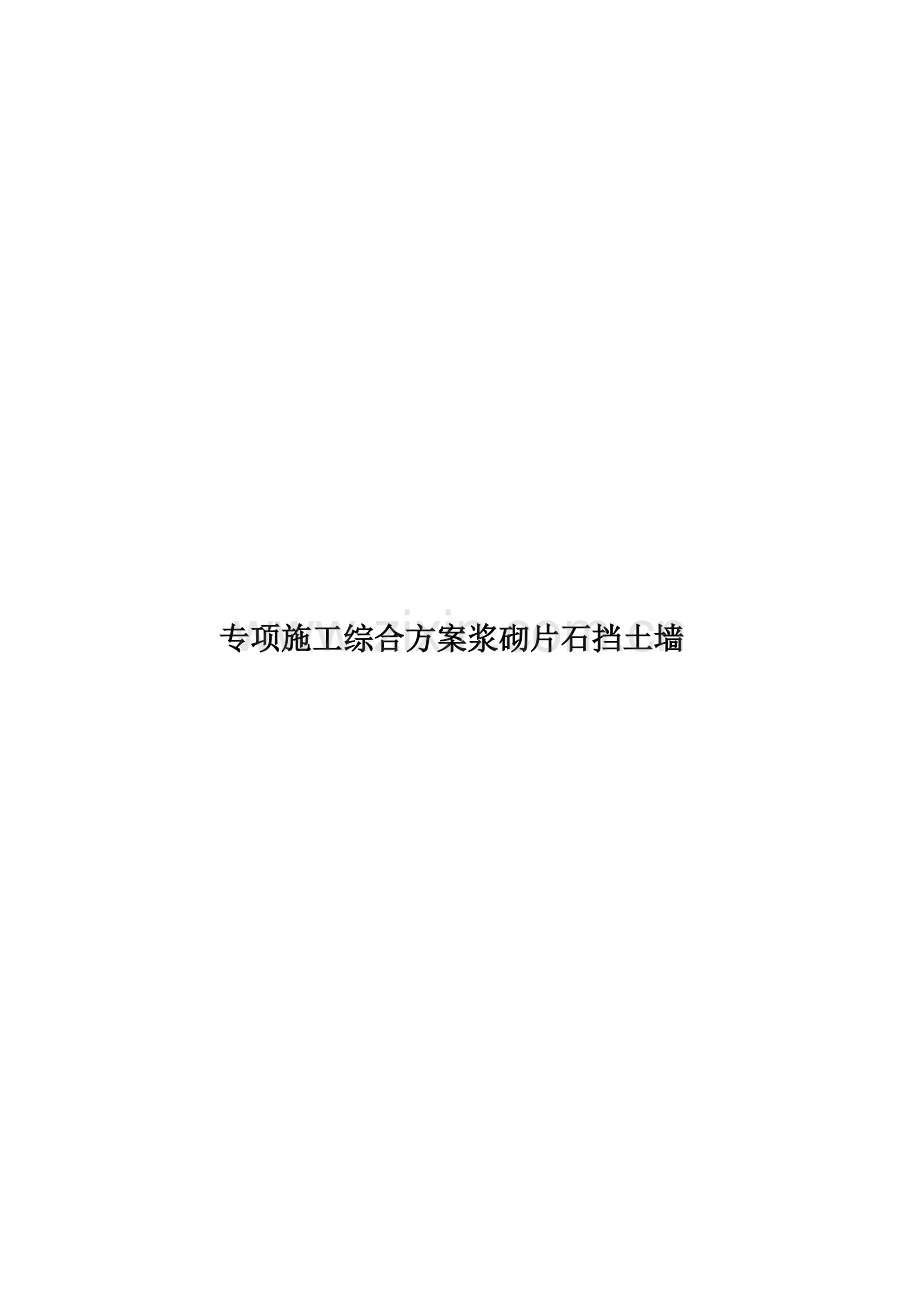

专项施工综合方案浆砌片石挡土墙.doc

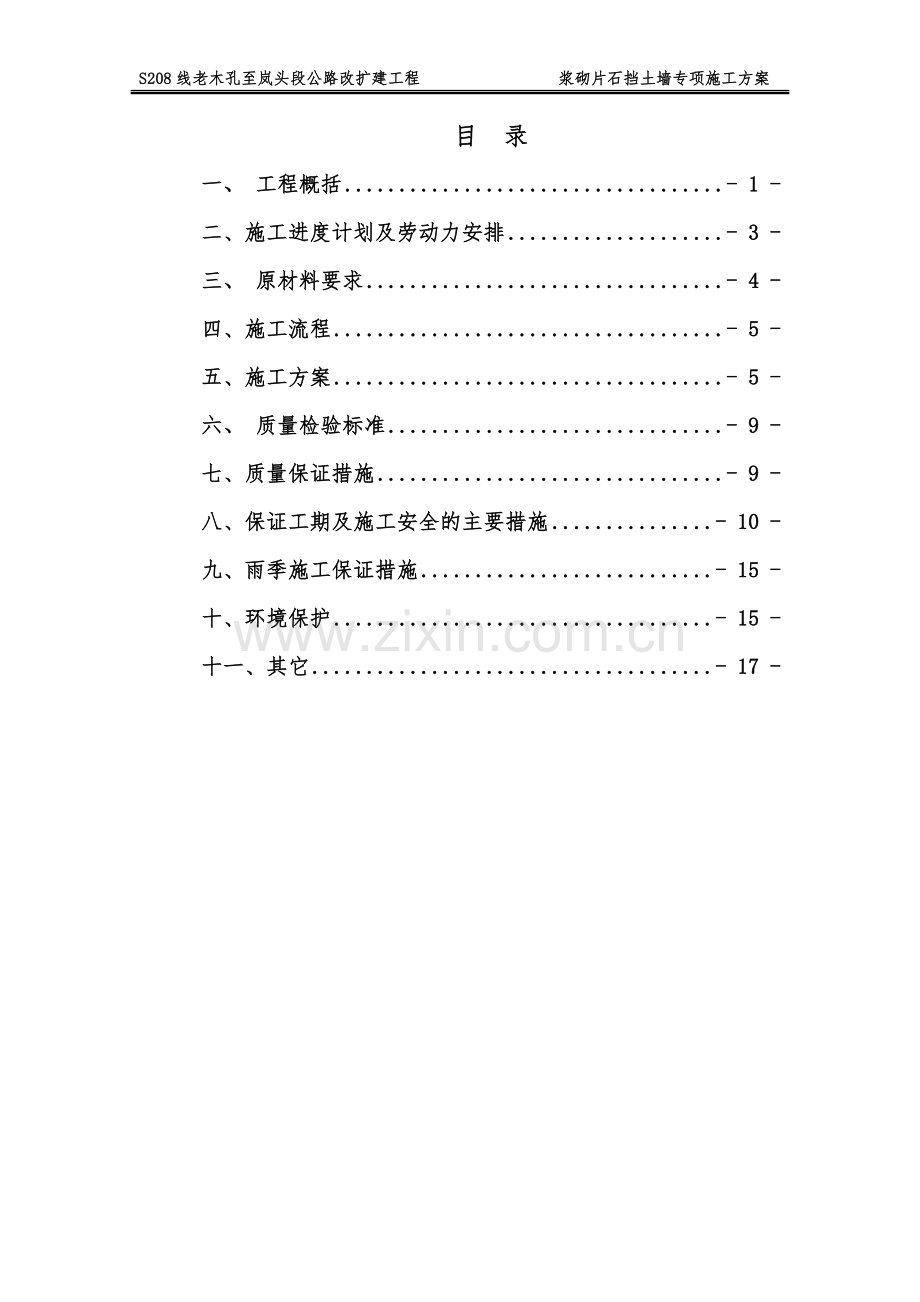

专项施工综合方案浆砌片石挡土墙S208线老木孔至岚头段公路改扩建工程 浆砌片石挡土墙专项施工方案目 录一、 工程概括- 1 -二、施工进度计划及劳动力安排- 3 -三、 原材料要求- 4 -四、施工流程- 5 -五、施工方案- 5 -六、 质量检验标准- 9 -七、质量保证措施- 9 -八、保证工期及施工安全的主要措施- 10 -九、雨季施工保证措施- 15 -十、环境保护- 15 -十一、其它- 17 -S208线老木孔至岚头段公路改扩建工程 浆砌片石挡土墙专项施工方案浆砌片石挡土墙专项方案一、 工程概括S208线老木孔至岚头段公路改扩建工程位于金沙县东部，系规划省道S208赤水至开阳中的一段（目前为县道X024）。项目整体呈北南走向，起点K0+000接木孔乡金沙县华威家机械制造有限责任公司交叉口处（原县道X024K14+575），路线沿原有X024县道布线，经木孔乡东南侧、鱼洞、新房子、垭口上、田尾巴、长沟、三桥村、油房、林堡后，终点在岚头镇西侧变电站门口与原有道路相接，路线全长8.575km，全线采用8.5m宽路基宽度，双向两车道。 联络线起点在岚头镇西侧原道路交叉口处，与主线（K8+505.086）平交后，路线沿原老路向东延伸，终点止于岚头镇富康路与柳沙北路交叉口处，与岚头镇富康路相接，联络线路线全长254.720m。此次S208线道路改建，主要以两侧设置挡墙工程为主，设置了大量的高挡土墙及护肩墙，除局部改建高填方区域采用C20片石砼挡土墙（K6+520K6+720段及K8+085K8+150段），其余挡土墙均采用M7.5浆砌片石仰斜式挡土墙，C20片石混凝土挡土墙将另作专项施工方案。 主要工程数量表序号工程名称单位数量备注1M7.5浆砌片石挡土墙m3142842M7.5浆砌片石护肩墙m332683M7.5浆砌片石上挡土墙m322444M7.5浆砌片石挡渣墙m386.58弃土场- 18 -S208线老木孔至岚头段公路改扩建工程 浆砌片石挡土墙专项施工方案M7.5浆砌片石仰斜式挡土墙结构设计图S208线老木孔至岚头段公路改扩建工程 浆砌片石挡土墙专项施工方案二、施工进度计划及劳动力安排本工程于2016年5月2日正式进场，拟于2016年9月28日完工。工期紧迫，本工程的重点工程为高挡土墙，是总工期的控制性工程，砌体工程量较大，路线较长。施工影响因素主要为一下几点：1 因本工程基本沿老路布线，项目区域内无其他纵向伴行交通，施工交通干扰因素较多。2 原老路沿线高压电缆及通信光缆纵向交汇，电力及通信光缆迁改工作与道路施工同步进行，严重影响本工程总体施工部署。3 现场征地拆迁工作较重，不可预见因素较多。因此，根据入场后现阶段现场实际情况，拟设置6个施工劳务班组进行挡土墙施工，共计200人，对可作业地段进行零散式分段施工，待作业条件成熟后再进行相应的工作调整上报。拟投入机械及设备序号名称单位数量备注1反铲式挖掘机台6调用2铲车台23手风镐台34砂浆搅拌机台65柴油发电机台66GPS 台17对讲机台20现场通讯8自卸汽车辆109水平仪台210打夯机台2其他：灭火器、大锤、安全帽、安全绳、安全锥、灭火器、手锤、水桶、铲子等。三、 原材料要求本工程所用石料均从金沙县华盛建材厂购买，水泥采用华润水泥。具体要求如下;1、 石料浆砌石砌筑用石料（主要是片石）选用质地均匀、坚硬、无裂缝、不易风化的石料，石面无风化屑、泥迹、污垢，尽量选用较大的石块砌筑，片石应大致方正，无锋楞凸角，顶面及地面应较为平整，其厚度不宜小于20cm，宽度及长度均不小于其厚度。2、 砂 砂采用中粗砂并应过筛。砂的质量标准符合相应材料的质量标准，砂的最大粒径不宜超过2.5，砂的含泥量应不大于5%。 3、 水泥 采用P32.5普通硅酸盐水泥，水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。其质量必须符合国家现行标准硅酸盐水泥、普通硅酸盐水泥（GB175）等的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。四、施工流程 施工准备基坑开挖报检复核砌筑基础基坑回填安设沥青麻絮沉降缝选修面石拌砂浆砌筑墙身填筑反滤层回填土清理勾缝竣工交验 五、施工方案 5.1挂牌施工 施工前必须树立质量意识，坚持挂牌施工，包括砂浆配合比牌、安全标示牌、胸牌、施工标志牌等。 5.2测量放线 使用GPS根据设计图纸测设出挡墙的中轴线，并打出控制点，现场用钢尺定出基础的边线并用水准仪测量各点的高程，确定下挖深度，经符合无误后报监理审查认可后进行下到工序的施工。 5.3挖基 对基坑深度超过2m地段，开挖时为确保开挖作业的安全，首先设臵1：1的坑壁坡度，再在基坑四周打入木桩，设立挡土板，防止基坑四周坍塌。另外，基坑开挖过程中，防止雨水流入或地下水渗出，必须在基础尺寸外侧开挖排水沟和积水坑，配一台潜水泵，以便把积水立即抽排出积水坑外，保证挖基工作在无水情况下安全进行。 基坑开挖至设计标高和几何尺寸满足图纸要求后，通知试验室和监理工程师，用动力触探仪作地基承载力试验，检查是否满足设计要求，若不能满足设计要求，应与监理工程师协商处理方案，直至符合设计要求为止。 基坑底标高、几何尺寸、地基承载力、基坑密实度等都符合要求后报监理工程师检验，并且得到监理工程师的认可后方可进行下道工序的施工。 5.4浆砌片石基础 砌筑前，首先将片石中的风化石，杂质等清理干净，砂必须是经过试验合格的，砂浆拌合采用搅拌机拌合。砂浆加水量采用搅拌机自动计量器控制水的需用量，砂用磅秤计量。 砌筑前，再次复核各部尺寸，另外测量组将基础顶标高控制桩打在基坑四周，以便砌筑基础时拉线控制基础顶标高。砌筑前先开挖凸榫基坑，砌筑凸榫，经验收合格后进行基础的砌筑。 砌筑基础根据厚度的不同分两层或三层砌筑，每层砌筑的厚度30-35cm，但分层不找平，使基础上下交错连成一体。保证基础最小埋深1m。 砌筑时用砖刀和捣浆棒一起将缝密实，不出现空洞和砂浆不饱满现象。 每个段落施工基础时，首先按图纸的要求将沉降缝位臵确定且固定好，当砌筑到此时，用沥青麻絮将此隔开。 基础砌筑完毕后，采用石灰土回填基坑四周，夯实采用震动打夯机，用灌砂法作密实度试验，密实度必须达到设计要求。 5.5浆砌片石墙身 基础砌筑完毕后，必须与设计图纸核对，检查几何尺寸与基础顶设计标高是否有偏差，经自检确认符合要求后报监理工程师签证认可后开始墙身砌筑。 砌筑前，先将基础表面清理、冲洗干净。 为保证墙身位臵及断面尺寸的准确，当底面尺寸放好样后，用木板制成墙身断面挂线样板，将挂线样板固定在沉降缝位臵，在墙端转角点挂线控制墙身的砌筑。在施工过程中，经常检查挂线样板位臵、基础沉降缝与墙身沉降缝位臵是否一致、墙身平面位臵及外侧坡度，随时纠正不合要求之处。 砌筑第一层时，首先坐浆砌筑。墙身分层砌筑且墙体较长时分段砌筑，分段位臵设在沉降缝，两相邻工作段的砌筑高差不超过2m。 各砌层都先砌外圈定位行列，然后砌里层，外圈与里层砌块要交错连成一体，并借助瓦刀和捣浆棒将各部位捣固密实，不出现空洞和砂浆不饱满现象。 工作段墙身最高处达到6米，在砌筑时，必须搭设安全可靠的脚手架，使砌筑时减轻工作负担和保证砌筑安全，在砌筑时，绝对禁止在已砌好的墙体上抛掷、滚动、翻转和敲击石块，避免振动给下层作业带来不安全因素，另外，墙身砌筑到2m左右高度时，在高填方段，应在墙身内侧回填土，以降低作业的垂直高度，保证作业安全。 5.6泄水孔 墙身在高出地面部分或常水位以上部分分层设置泄水孔。泄水孔间距23m，上、下排交错布臵，孔内预埋外径10cmPVC管，PVC管伸出墙背5cm，其端部15cm用土工滤布包裹，最下面一排泄水孔出口保证排水顺畅不得阻塞，在泄水孔进水口处设臵粗颗料材料堆囊以利排水。最低一排泄水孔高出路基边缘30cm；并需铺设一层机织防渗土工布隔离层。 5.7沉降缝 根据地形及地质变化情况设置沉降缝，间距一般为1015m；缝宽2cm，沉降缝内沿内、外、顶三边用沥青麻絮填塞，深度为15cm。施工时先将遗留在原缝内的水泥砂浆或小石块等清理干净。勾缝采用凹缝，勾缝砂浆宜用过筛砂，勾缝砂浆强度不应低于砌体砂浆强度，勾缝应嵌入砌缝内20mm，勾缝前须对墙面进行修整，再将墙面洒水湿润，勾缝的顺序是从上倒下，先勾水平缝后勾竖直缝。勾缝后应用扫帚用力清除余灰，做好成品保护工作，避免砌体碰撞、振动、承重。成活的灰缝水平缝与竖直缝应深浅一致、交圈对口、密实光滑、搭接处平整，阳角方正，阴角处不能上下直通，不能有丢缝、瞎缝现象。灰缝应整齐、拐弯圆滑、宽度一致、不出毛刺，不得空鼓、脱落。 5.8墙背回填 墙址部分的基坑，在基础施工完成报监理工程师认可后及时回填夯实，并做成向外5%的斜坡，以免积水下渗影响墙身的稳定。墙后回填材料为最大粒径小于10cm、含泥量小于5%的砾、卵石，且须待砌体强度达到设计强度的70%以上后进行，回填时分层压实，每层厚度不大于20厘米，在靠近墙体1.0米范围内用小型机具夯实以免破坏墙体。 六、 质量检验标准浆砌挡土墙位置及外形尺寸允许偏差见下表项次检查项目规定值或 允许偏差检查方法和频率1砂浆强度（MPa）在合格标准内2平面位置（mm）50经纬仪每20m检查墙顶外边线3点3顶面高程（mm）20水准仪每20m检查1点4坡度（%）0.5吊垂线每20m检查1点5断面尺寸（mm）不小于设计尺量每20m检查2点6底面高程（mm）50水准仪每20m检查1点7表面平整度（mm）302m直尺每20m检查 纵横向3处七、质量保证措施 1、建立健全质量保证体系，项目经理部成立以项目经理任组长，项目总工程师任副组长负责本项目质量领导工作。项目经理部设安全质量部，配备质检工程师，施工队设专职质检人员，配备满足要求的质检仪器和设备。 2、建立健全以项目总工程师为首的施工技术管理体系，项目经理部设工程技术部、安质部、精测队，配备相应的专业工程师；实行技术负责人负责。推行技术承包责任制，开展技术优质服务。 3、质量自检制度 试验段工程实行项目经理部、专业施工队两级自检制度，选派具有丰富施工经验和取得相应资质的质量检验工程师担任工程检查工作，并接受监理工程师的监督检查，建立完善的质量自检体系和自检制度，使工程质量始终处于受控状态。专业施工队内部严格执行“自检、互检、交接检”的“三检制”，检查中发现地问题及时纠正处理，并由队质量检验员记入工程日志。经常进行定期或不定期检查、评比及总结经验，通报工程质量情况。4、 达不到质量目标要求的受罚条款 为实现质量目标，对不合格的工程，将无条件进行返工至合格，还将追究施工队伍及个人的责任，进行严厉的经济处罚，并通报。 5、 控制和防止质量通病的措施 大体积浆砌工程极易发生通缝、砂浆不饱满、以次充好的现象，为此项目部将安排专业管理组在现场全程控制基坑开挖和浆砌过程。 施工队安排专人负责挡土墙的养护工作，专业管理组每天检查。 八、保证工期及施工安全的主要措施 1、保证工期的主要措施 1)、科学组织统筹安排,严格按照实施性的施工组织设计计划施工，控制好每道工序的作业时间,将平行作业和流水作业运用到各项作业中,充分利用时间和空间的交叉,确保各项工程按期完成。 2)、组织专业施工队伍，根据工程工期的要求,按照各工程队的特长组成专业队伍，施工前和施工中进行专业技术培训，进一步提高专业技能,全面掌握施工方法和技术标准。 3)、配备足够的施工机械设备和劳力，加强桥梁的施工力量。施工中采取有效措施的各种激励机制，加强机械效率，加快工程进度。 4)、广泛开展技术革新和技术竞赛活动。施工中尽量运用各种新技术、新工艺、新方法，不断提高施工技术水平和管理水平，优质高效地完成工程任务。 5)、制定计划时，对一些关键工程，控制性工程，应错开农忙和春节用工低潮；在招收民工时，尽量讲清并招收农忙可不回家的民工，合理调节分配政策，加强激励机制，关心职民工生活，做好思想动员工作，以确保任务的完成。 2、克服不利施工条件对施工的影响 1)、随时掌握气象情况,提前采取相应措施,避免遭受天气变化带来的损失。2)、合理安排施工计划,加强工程进度管理。 3)、作好施工场地的排水,保证排水沟的畅通,保持场地始终处于良好的排水状态,使施工场地不积水和不受冲刷破坏。 4)、尽量安排一些不受气候影响的工作在不利气候期间完成,待天气转好,再将施工资料集中起来进行其他项目施工,使施工总进度不受气候影响。 3、保证施工安全的措施关心劳动者的生产安全，改善劳动条件，保护劳动者的健康是企业劳动管理的一项重要职责。 1) 、安全管理目标 在本项工程施工中，确保不发生重大安全事故。 2) 、安全管理方针 安全第一，预防为主。 3) 、安全管理组织机构和网络 工地成立以项目经理为组长的安全生产领导小组，配备专职安技人员进行安全日常工作管理。安全管理网络由项目经理牵头负责，由项目副经理、项目总工分管共抓。项目副经理分管安全工程师和材料、机务部，具体进行安全措施的制订落实；项目总工分管工程技术科、质检科，从技术方案角度来落实安全生产措施。项目经理通过安全工程还要建立专职安全员和分包安全员责任制度，并由他们去抓好班组长和兼职安全员，将安全生产落实到人，保证项目的顺利实施。 4) 、安全管理措施 （1）、技术措施 a、制定安全生产计划和建立安全生产结构。如：a谋求整个生产前线的安全化，使生产前线各工序或作业的结构、性能和形态等符合安全要求，并尽量吸收新技术；b、谋求设备的安全化，使设备经常处于安全状态；c、谋求机械性能可靠安全，尽量采用警报装臵和其他提高可靠性能的装臵；d、谋求运转安全，保证机械设备移动、组装、调试、运转操作安全；e、确保完工后的安全。 b、采用技术性的安全措施 对于预见到的危险作业，采取：a自动化，包括采用完全自动化来消除危险和采用半自动化来控制危险；b机械化，减少人力操作，减少容易发生差错的感觉性作业，代之以机械化；c操作简易化，为了减少操作人员的紧张和防止疲惫，改进操作，使之简单易行。 c、对预想到的危险作业要有必要的防护设备，如安全网、安全带、安全帽、安全防护栏等，并研究安全作业方法。 （2） 、安全组织措施 a、建立健全安全生产责任制。牢固树立“生产必须安全，安全为了生产”的指导思想，全面负责安全与职工的健康。设臵管理生产安全和劳动保护的职能机构和专职人员。按安全社生产规章制度组织生产，严格执行安全技术操作规程。 b、加强安全教育并使之制度化。使职工在思想上重视安全生产，在技术上懂得安全，在操作上掌握安全生产。 c、做好安全的检查监督。贯彻以预防为主的方针，及时发现事故苗头，狠抓不放。经常和定期进行安全生产检查，以防事故发生。发现问题及时采取措施，妥善解决。 d、贯彻工伤事故处理及报告制度。对重大事故要查原因，追责任，严肃处理，对情节严重的还要追究法律责任；在调查的基础上，写出调查报告，总结教训，通告全体职工，并报送有关部门审查备案。 e、加强防护用品和食品安全管理。认真贯彻执行“安全第一”和“预防为主”的方针。 （3） 、预防措施 a、对于施工现场及其周围的高压电线、变压器等要设立醒目的安全标志；防止过往行人或车辆不注意发生事故。 b、对材料和设备储存的库房或堆放点、施工人员生活区，特别注意防火安全，配备足够数量的消防器具、消防水管和消防栓等，以备急需。 c、进场后即组织人员对在职职工和民工进行安全教育，进行安全培训讲座，使员工掌握安全技能，以杜绝安全事故的发生。 d、项目经理亲自抓安全生产和安全教育，定期召开安全生产会议，检查安全生产规章执行落实情况，建立安全生产奖罚制度促使人人重视安全，安全生产有奖，使安全生产教育落到实处，得到好的成绩。e、施工中临时结构必须向员工进行安全技术交底。对临时结构须进行设计和技术鉴定，合格后方可使用。 f、起重、高空作业的技术工人，上岗前要进行身体检查和技术考核，合格后方可操作。高空作业必须按安全规范设臵安全网，拴好安全绳，戴好安全帽，并按规定配戴防护用品。 g、工地修建的临时房、架设照明线路、库房，都必须符合防火、防电、防爆炸的要求，配臵足够的消防设施，安全避雷设备。九、雨季施工保证措施 （一）雨季施工保证措施 （1） 成立抗洪抢险办公室，制订抗洪抢险办法，对职工进行雨季施工和防洪抢险的教育。 （2） 进场后，与气象部门建立联系，以取得气象部门的早期天气预报，提前做好防护和排水施工，备齐防汛所需的材料和设备。 （3） 机械设备及水泥等材料采取防雨、防潮措施，保证通风良好，防止发生安全事故或材料浪费。 （4） 对施工人员配备必要的劳保用品，增建必要的避雨棚。 （5） 雨季前储备足够的工程材料和生活物质,确保施工需要和生活秩序正常。 十、环境保护 1、严格按规范施工，对本标段工程范围内的道路，要经常洒水，防止尘土飞扬和做好施工废水的处理工作。 2、积极与当地政府、环保部门协作，共同抓好环保工作。3、施工中如发现古文化遗址、文物等，立即停止施工，保护好现场，积极与业主及有关文物研究所取得联系，并大力配合，妥善处理后再进行施工。 4、和有关部门密切配合，做好光缆和各种管道的保护和处理工作，力争达到各方满意，文明施工。 5、与当地政府和群众广泛开展共建活动，积极推进两个文明建设，把路修到哪里，把文明带到哪里。 6、顾全大局，处理好与相邻标段的关系，在施工发生干扰时，服从业主、监理安排，主动为对方提供方便条件，力所能及地为其他段提供机械设备和人员上的帮助。 7、重视地方政府及群众利益，并积极在森林公园、环保绿化、施工、造地农田等建设上为地方政府和群众提供人、材、机械等帮助。 8、文明施工要求，在施工管理中，要按现代化施工的客观要求，使施工工地保持良好的环境和施工秩序。 9、组织管理措施 a. 建立健全管理组织机构。施工现场成立以项目负责人为组 长，生产、技术、质量、安全、消防、保卫、材料、行政卫生等管理人员为成员的文明施工管理组织。 b. 健全管理制度。包括：个人岗位责任制、经济责任制、检查 制度、会议制度和各项专业管理制度等。c. 健全管理资料。d. 开展竞赛. e. 加强教育培训工作。提高综合素质，尤其培养施工人员在施工中爱护设备、桥梁结构的良好意识。 f. 积极推广应用新技术、新工艺、新设备和现代化管理方法，提高机械化作业程度。 10、现场管理措施 1) 对施工现场各生产要素的所处状态不断进行调整、整顿、清扫、清洁以对员工精神文明进行培养。 2) 合理定臵。将全工地施工期间所需要的物在空间上合理布臵， 实现人与物、人与场所、物与场所，物与物之间的最佳结合，使施工现场秩序化、标准化、规范化，体现文明施工水平。 3) 目视管理。利用形象直观，色彩适宜的各种视觉感知信息来组织现场施工生产活动，达到提高劳动生产率，保证工程质量，降低工程成本的目的。其主要内容与形式如下： 、施工现场各项管理制度、操作规程、工作标准、施工现场管理实施细则布告等应用看板、挂板或写后张贴在墙上公布，展示清楚。 、在定臵过程中，以清晰的、标准化的视觉显示信息落实定臵 设计，实现合理定臵。 、施工人员统一着工作服，挂牌上岗位。施工现场的管理岗位 责任人采用标牌显示，以更好地落实岗位责任制，激发岗位人员的责任心，并有利于群众的监督。 、在施工现场合理利用各种色彩、安全色、安全标志等，并进 行标准化管理，有利于生产和员工的安全。 将施工现场管理的各项检查结果张榜公布。 十一、其它 1、挡墙施工严格按建设工程强制性标准和总体施工组织设计的要求进行施工。施工过程中还应加强组织和管理，保证工程有序进行。 2、施工现场严禁将污水、杂物直接排入河流或农田，避免水质污染。 3、按照设计要求，做好挡墙沉降及位移观测，每周观测一次，并做好相应记录。
