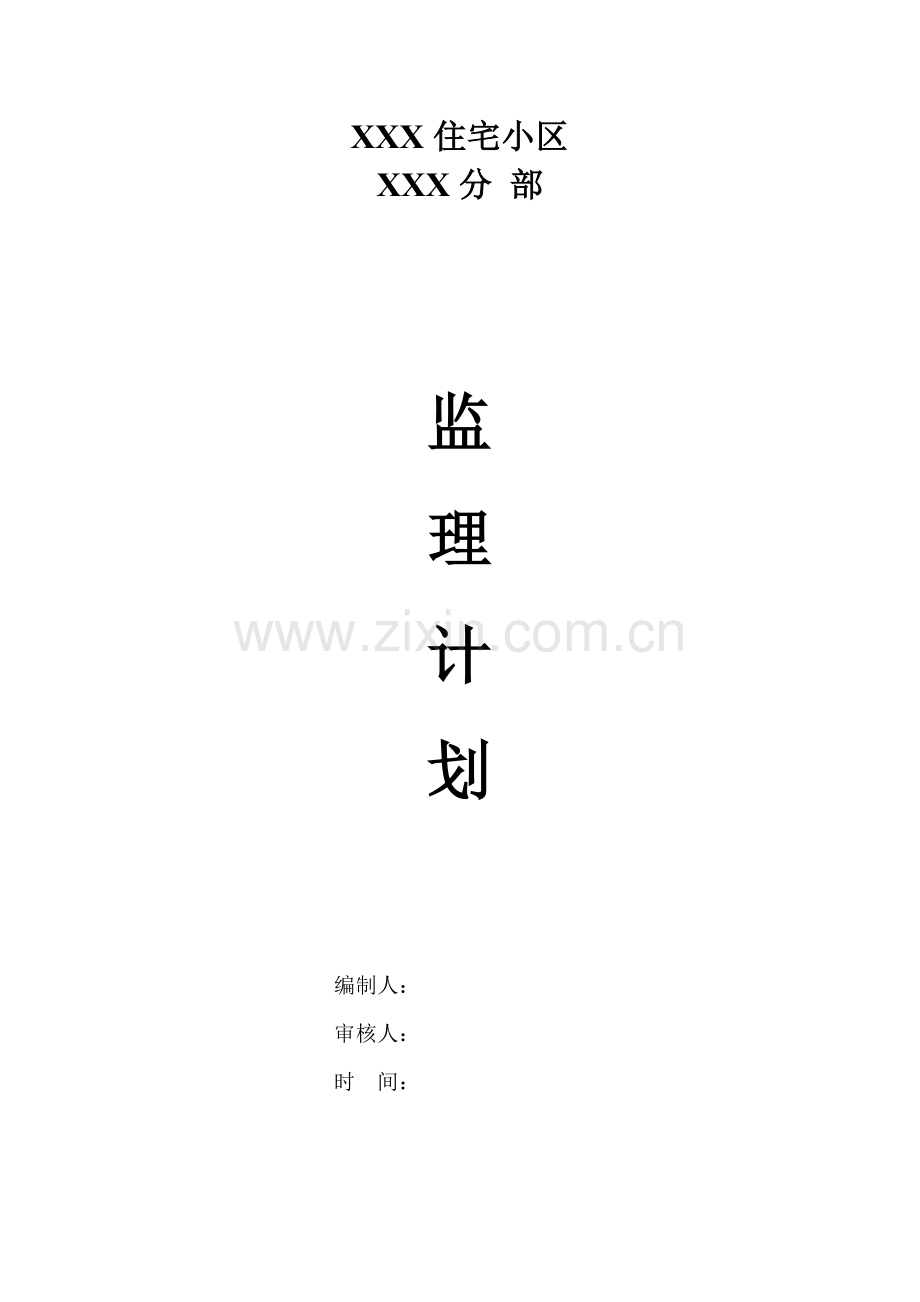

XXX住宅小区
XXX分 部

监
理
计
划

编制人：
审核人：
时 间：

监理实施细则（桩基）

一、工程概况：
工程名称：XXX
建设单位：XXXX房地产开发有限公司
施工单位：XXXX建公司
设计单位：XXXX设计院
建设地址：XXXXX人XX路与XXX路交叉口东北角
建筑面积：XXXX平方米
桩的类型及简况：桩为沉管灌注桩，桩直径为φ377、φ426两种，桩长设计约为31m，单桩承载力400KN、540KN，砼均为C20，钢筋笼长为12m，配筋6φ12。
二、监理细则编制依据
1、已批准的监理规划；
2、与本工程相关的标准、设计文件和技术资料；
3、施工组织设计；
4、桩基监理细则；
三、专业工程特点：
沉灌注桩是一种快速、简便、经济的桩型，缺点是施工工序及质量检测复杂，容易出现桩偏位，沉管达不到设计要求（俗称振桩），断桩、缩颈等现象。施工时监控的项目较多，也较复杂。
四、监理工作流程：
1、现场监理部对承包商及其参加单位的建设行为的监理，应立足于公司、科学的合理的原则，正确地运用国家有关工程建设的法令、
1
政策、规范，把握自己的监理行为，督促承包商完善自身质保体系。
2、监理部对施工全过程要进行检查、监督、控制，对容易出现质量问题的地方，影响进度、投资的隐患加强事前控制。
3、监理部要督促承包商严格按批准的施工组织设计施工，认真履行，并上报审制度，对各工序认真复查，符合要求才允许施工。
4、桩基质量监理工作具体流程见图一。
五、监理工作控制要点及目标
1、要严格控制砼强度及钢筋保护层，目标使桩身砼强度及钢筋保护层均符合设计及规范要求，保证承载力不受影响。
2、要加强桩位复核，减小桩位偏差，目标使桩位偏差控制在允许范围之内。
3、要严格按有关规范施工，防止断桩现象发生，目标使桩身完整。
4、认真熟悉地质勘探报告，控制桩的长度，目标使桩长及进入持力层保护深度均符合设计要求。
5、严格控制拔管速度，防止缩颈现象产生。
6、督促施工方按照安全操作规程施工，防止安全事故发生。
六、监理工作的方法及措施
1、对于砼强度及钢筋笼保护层，控制方法首先要做好原材料试验工作，杜绝不合格材料进场，现场拌制砼要做好计量工作，严格按砼配合比施工，砼拌制时控制投料顺序、拌制时间、水灰比、坍落度、砼灌入沉管内要控制拔管速度，一定要做到边拔边振，拔管高度以能容纳吊头一次所灌注砼为限。钢筋笼制作完毕，应将保护层垫块及时固定在其周边，钢筋笼安放前应按设计要求检查其配筋长度，有焊接
2
的须有试验报告，符合要求才允许施工。钢筋笼安放时要对准管孔，垂直缓缓下降，钢筋笼顶标高应按要求采取固定措施，防止下滑，桩身砼施工完毕后，在其未达到设计强度时避免对其外力干扰。对于涉及结构荷载的砼试块在督促承包商按规范做好的前提下，监理部应采取平行抽测，并按规范养护。
2、对于桩位偏差：控制方法事前对于承包商以测量放线成果，桩尖位置埋设，要加强技术复核，桩尖埋设平直稳固，要根据建筑小区平面布置，确定打桩路线，一般来讲每一幢建筑桩群中间自二个方向或四周对称施工，当一侧毗邻建设已完桩时，后施工的建筑打桩应向另一方向施工，以免造成桩偏位。实际施工时严格控制打桩进度，一般每天12根，不宜超过18根，要控制桩管垂直度，倾斜度要符合有关要求。桩基施工完毕上部结构施工前，一定要及时检查桩位偏差情况，若有超过规范的应及时与设计联系，采取补救措施。
3、对于桩长及进入持力层深度，这种现象俗称“振桩”，产生原因有以下几点：
⑴沉管桩属不排土挤土桩，在沉管过程中，地基积累的水压过大，防治方法可控制打桩速度，采取跳打的方式，减少压力。
⑵地下有顽石使桩尖无法穿透，这时用人工清除，桩尖须二次埋设复查。
⑶地质阻力过大，沉管困难，这时应参照地质勘探资料与设计协商处理。
4、对于断桩，产生原因桩距过小，受挤土影响，桩身砼终凝不久，应受到振动和外力，预防方法及措施严格按规范要求编制施工方案，采用流水顺序依次退打，桩中心距离小于3.5倍直径，采用跳打
3
要求间隔的方法，注意打桩顺序及桩架行走路线，尽量避免对所成桩的振动和外力干扰。
5、对于缩颈，产生原因是土体受强烈的扰动和挤压，产生很大的孔隙水压力，拔管后挤向所灌的砼，造成缩颈，对此应严格控制拔管速度，每分钟不宜超过2m，要控制砼和易性和坍落度（80mm—100mm），控制桩身砼充盈系数（≮1.1），保持管内砼略高于地面，补强砼的和易性和扩散性，拔管时采用复打或反插法处理，尽量做到“慢拔多振”。
6、安全预防：⑴施工过程如遇大风，应将桩管插入地下牢固，以确保桩机安全。⑵桩机作业人员必须有上岗证，患有高血压及视力不清等症的人员，不得进行机上作业。

4
开工准备

承包商提交开工报告

总监理工程师审批

批 准

桩机就位
钢筋笼制作
预埋桩尖

承包商填“质量验收单”

监理工程师审核

质量合格
否

沉管打桩

第一次灌砼

吊放钢筋笼

第二次灌砼

砼养护

沉管灌注桩质量控制流程图
图一
