GSM产品专题培训教材数据业务无线参数优化.pptx

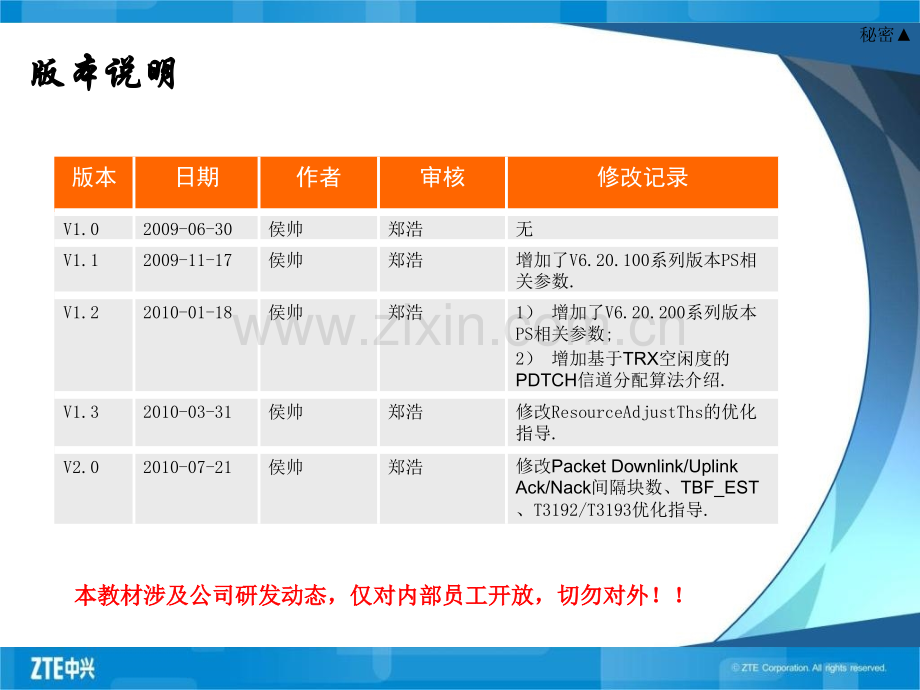

秘密版本说明版本说明本教材涉及公司研发动态，仅对内部员工开放，切勿对外！本教材涉及公司研发动态，仅对内部员工开放，切勿对外！版本日期作者审核修改记录V1.02009-06-30侯帅郑浩无V1.12009-11-17侯帅郑浩增加了V6.20.100系列版本PS相关参数.V1.22010-01-18侯帅郑浩1）增加了V6.20.200系列版本PS相关参数;2）增加基于TRX空闲度的PDTCH信道分配算法介绍.V1.32010-03-31侯帅郑浩修改ResourceAdjustThs的优化指导.V2.02010-07-21侯帅郑浩修改PacketDownlink/UplinkAck/Nack间隔块数、TBF_EST、T3192/T3193优化指导.秘密课程目的课程目的本教材将PS业务相关无线参数按照功能模块划分，对参数原理、功能应用场景、网规网优调整建议进行了详细的描述，希望对大家日常网规网优工作有所帮助！特别声明：NCCR、PS抢占/排队、PFC、PBCCH、C31/32、PS业务功率控制相关功能，目前尚未开发成熟，故未在本PPT中描述，请知悉！秘密目录目录第一章第一章 编码方式调整算法介绍编码方式调整算法介绍第二章链路质量控制功能介绍第三章上行TBF接入方式介绍第四章数据传输时的窗口介绍第五章TBF建立及释放相关功能、定时器、计数器介绍第六章EDA及上下行时隙分配判决算法介绍第七章基于C1、C2的小区重选算法介绍第八章BVC及MS流控算法介绍第九章DTM及寻呼协作功能介绍第十章NACC功能介绍第十一章Suspend/Resume功能介绍第十二章影响PDTCH规划的功能及算法介绍第十三章动态信道由PDTCH向TCH转移参数介绍第十四章优先传输比特功能介绍第十五章CSMove功能介绍第十六章GPRS手机上行块分配时选择的粒度介绍第十七章上下行允许的最大用户数参数介绍第十八章Poc相关参数介绍第十九章PS业务相关无线参数速查秘密编码方式的分类初始编码方式及是否可以动态调整EDGE手机的测量报告上报模式PacketDownlink/UplinkAck/Nack间隔块数BEP平均过滤周期上行测量报告处理周期编码方式调整算法介绍编码方式调整算法介绍秘密编码方式的分类编码方式的分类Modulative ModeCoding schememodulationRLC Blks/Radio BlkFEC Code RateUser bits/20msbit Rate(bps)FamilyGPRSCS-1GMSK10.451608,000-CS-210.6524012,000-CS-310.7528814,400-CS-41140020,000-EGPRSMCS-110.531768,800CMCS-210.6622411,200BMCS-310.8529614,800AMCS-41135217,600CMCS-58-PSK10.3844822,400BMCS-610.4959229,600AMCS-720.76448+44844,800BMCS-820.92544+54454,400AMCS-921592+59259,200A秘密初始编码方式及是否可以动态调整初始编码方式及是否可以动态调整(V6.20.100e之前版本之前版本)Parameter Name(CN)Parameter Name(EN)Parameter CodeRange&UnitZTE Default编码进度模型的CnCnCn100,%()85编码进度模型的NnNnNn025520编码进度模型的XnXnXn0100,%()25GPRS手机缺省编码GPRSphoneinitcoding1*16kbps：CS1、CS2；24*16kbps：CS1、CS2、CS3、CS4CS2，CS2GPRS手机缺省编码可以动态改变GPRSphonesinitcodecanbechangedInitAttachExch_0Yes/NoYesEGPRS手机缺省编码EGPRSPhoneInitCoding116kbps：MCS1、MCS2；216kbps：MCS1、MCS2、MCS3、MCS4、MCS5；316kbps：MCS1、MCS2、MCS3、MCS4、MCS5、MCS6；416kbps：MCS1、MCS2、MCS3、MCS4、MCS5、MCS6、MCS7、MCS8、MCS9MCS2，MCS5，MCS6，MCS6EGPRS手机缺省编码动态改变EGPRSphonesinitcodecanbechangedInitAttachExch_1Yes/NoYes可以将Cn、Nn设置稍大一些，以增加进行GPRS业务时编码方式上调的稳定性。秘密初始编码方式及是否可以动态调整初始编码方式及是否可以动态调整(V6.20.100e及之后版本及之后版本)在V6.20.100e版本之前，只定义了GPRS及EGPRS的初始编码方式，而未设置上限。但是考虑到：1）对于信令TBF而言，bit数少，没有必要使用最高编码方式；2）部分运营商要求限制使用最高编码方式。对于这一点，主要是针对GPRS业务，部分运营商担心部分终端因为不支持CS3/4编码方式导致这部分用户数据业务不可用。鉴于以上考虑：1）在V6.20.100e版本，将“GPRS手机缺省编码”和“EGPRS手机缺省编码”的含义进行了修改。修改后，这2个参数分别包含4个bit，分别表示：上行初始编码方式、下行初始编码方式、上行最高编码方式、下行最高编码方式。2）在V6.20.100e版本，增加“信令TBF的最高编码方式”参数（但是功能在V6.20.200e版本实现），用以限制在传输上层信令时(如PDP激活、路由区更新等)使用的最高编码方式。Parameter Name(CN)Parameter Name(EN)Parameter CodeRange&UnitZTE Default信令TBF的最高编码方式HighestcodingschemeofsignalTBFSigTBFMaxCodeMCS1MCS9MCS6EGPRS手机缺省编码EGPRSPhoneInitCodingEGPRSInitAttSelt08（分别对应MCS1MCS9）5,5,8,8GPRS手机缺省编码GPRSinitattachselectGPRSInitAttSelt03（分别对应CS1CS4）1,1,3,3秘密EGPRS手机的测量上报模式手机的测量上报模式如果采用模式1、2、3上报方式，是按照时隙上报的，少数终端会出现漏报的现象，严重影响编码方式的动态调整；基于MEAN_BEP和CV_BEP的上报方式更加合理；取值为0，隐含意思为按照TBF模式上报，上报测量值包括C_Value、Mean_BEP、CV_BEP。综上所述，建议使用模式0：按照TBF方式上报。Parameter Name(CN)Parameter Name(EN)Parameter CodeRange&UnitZTE DefaultEGPRS手机的测量上报模式EGPRSphonequalitymeasuremodeLinkQuameaMode0：MEAN_BEP_TNx（0-7）andI_LEVEL_TN（0-7）willnotreported（whichmeansTBFMEAN_BEPandCV_BEPofTBFwillbereported）；1：onlyI_LEVEL_TN（0-7）willbereported；2：onlyMEAN_BEP_TNx（0-7）willbereported；3：bothMEAN_BEP_TNx（0-7）andI_LEVEL_TN（0-7）willbereported.2秘密Packet Downlink/Uplink Ack/Nack间隔块数间隔块数表明发送PacketDownlink/UplinkAck/Nack的时间间隔（以Block为单位）；设置过小，会引起上下行资源严重浪费；设置过大，会导致确认不及时，影响速率甚至可能导致TBF异常释放；GPRS窗口固定为64，容易窗口停滞，而EDGE业务时的窗口较大，随分配的时隙数而定（详见第四章介绍）。综上所述，应该将这些参数设置较大，有助于改善RLC层重传率。Parameter Name(CN)Parameter Name(EN)Parameter CodeRange&UnitZTE Default下行GprsTBF的RRBP间隔块数IntervalnumberofGPRSTBFdownlinksRRBPGPRSDIRrbpInterVal32010下行EgprsTBF的RRBP间隔块数IntervalnumberofEGPRSTBFdownlinksRRBPEGPRSDIRrbpInterVal66010上行GprsTBF的上行应答间隔块数IntervalnumberofGPRSTBFuplinksACKGPRSUIAckInterVal32010上行EgprsTBF的上行应答每信道间隔块数IntervalnumberofEGPRSTBFuplinksACKEGPRSUIAckInterVal3208秘密BEP平均过滤周期平均过滤周期Parameter Name(CN)Parameter Name(EN)Parameter CodeRange&UnitZTE Default上行BEP过滤平均周期AveragefilterperiodforuplinkBEPBEPperiodUp0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,154下行BEP过滤平均周期AveragefilterperiodfordownlinkBEPBEPperiodDown0,1,2,3,4,5,6,7,8,9,104定义BEP计算公式中的遗忘因子e，将该值设置稍大一些有利于增加之前测量报告的权重，这样实际计算出来的BEP更加可靠；该参数单位为Block。综上所述，建议设置为10左右。秘密上行测量报告处理周期上行测量报告处理周期Parameter Name(CN)Parameter Name(EN)Parameter CodeRange&UnitZTE Default上行测量报告处理周期UplinkmeasurereportperiodUlmeasureperiod4002000,ms800指明BSC处理BTS上报的上行测量报告周期。一方面需要保证编码方式不能过于频繁地跳变；另一方面需要保证编码方式调整的灵活性，均衡考虑；综上所述，系统默认值比较合理。秘密目录目录第一章编码方式调整算法介绍第二章第二章 链路质量控制功能介绍链路质量控制功能介绍第三章上行TBF接入方式介绍第四章数据传输时的窗口介绍第五章TBF建立及释放相关功能、定时器、计数器介绍第六章EDA及上下行时隙分配判决算法介绍第七章基于C1、C2的小区重选算法介绍第八章BVC及MS流控算法介绍第九章DTM及寻呼协作功能介绍第十章NACC功能介绍第十一章Suspend/Resume功能介绍第十二章影响PDTCH规划的功能及算法介绍第十三章动态信道由PDTCH向TCH转移参数介绍第十四章优先传输比特功能介绍第十五章CSMove功能介绍第十六章GPRS手机上行块分配时选择的粒度介绍第十七章上下行允许的最大用户数参数介绍第十八章Poc相关参数介绍第十九章PS业务相关无线参数速查秘密链路质量控制方式介绍IR原理介绍基于BEP的MCS选择算法介绍LA功能下重传时MCS的选择算法介绍IR功能下重传时MCS的选择算法介绍无LA或IR功能下重传时MCS的选择算法介绍LA应用举例IR应用举例IR向LA的转换算法介绍相关参数链路质量控制功能介绍链路质量控制功能介绍秘密LQC:链路质量控制链路质量控制Link adaptation(GPRS,EGPRS)Incremental redundancyEGPRS onlyLink Quality ControlLowerperformanceLowermemoryrequiredHigherperformanceHighermemoryrequiredSoftcombining秘密IR原理介绍原理介绍MCS9 for ExampleInitialsendFirstRetransmissionSecondRetransmission秘密基于基于BEP的的MCS选择算法介绍选择算法介绍ZTE算法与协议推荐略有差异，有助于业务的稳定性。秘密LA功能下重传时功能下重传时MCS的选择算法介绍的选择算法介绍LA Command MCSMCS9MCS8MCS7MCS6MCS5MCS4MCS3MCS2MCS1Last MCSMCS9MCS9MCS6MCS6MCS6MCS3MCS3MCS3MCS3MCS3MCS8MCS8MCS8MCS6MCS6MCS3MCS3MCS3MCS3MCS3MCS7MCS7MCS7MCS7MCS5MCS5MCS2MCS2MCS2MCS2MCS6MCS6MCS6MCS6MCS6MCS3MCS3MCS3MCS3MCS3MCS5MCS5MCS5MCS5MCS5MCS5MCS2MCS2MCS2MCS2MCS4MCS4MCS4MCS4MCS4MCS4MCS4MCS1MCS1MCS1MCS3MCS3MCS3MCS3MCS3MCS3MCS3MCS3MCS3MCS3MCS2MCS2MCS2MCS2MCS2MCS2MCS2MCS2MCS2MCS2MCS1MCS1MCS1MCS1MCS1MCS1MCS1MCS1MCS1MCS1LastMCS=MCS9CommandMCS=MCS5Re-trans=MCS3Example秘密IR功能下重传时功能下重传时MCS的选择算法介绍的选择算法介绍IR Command MCSMCS9MCS8MCS7MCS6MCS5MCS4MCS3MCS2MCS1Last MCSMCS9MCS9MCS6MCS6MCS6MCS6MCS6MCS6MCS6MCS6MCS8MCS8MCS8MCS6MCS6MCS6MCS6MCS6MCS6MCS6MCS7MCS7MCS7MCS7MCS5MCS5MCS5MCS5MCS5MCS5MCS6MCS6MCS6MCS6MCS6MCS6MCS6MCS6MCS6MCS6MCS5MCS5MCS5MCS5MCS5MCS5MCS5MCS5MCS5MCS5MCS4MCS4MCS4MCS4MCS4MCS4MCS4MCS4MCS4MCS4MCS3MCS3MCS3MCS3MCS3MCS3MCS3MCS3MCS3MCS3MCS2MCS2MCS2MCS2MCS2MCS2MCS2MCS2MCS2MCS2MCS1MCS1MCS1MCS1MCS1MCS1MCS1MCS1MCS1MCS1LastMCS=MCS9CommandMCS=MCS5Re-trans=MCS6ExampleLastMCS和CommandMCS与LA功能下一致的时候，在重传时，使用较高的速率。秘密无无LA或或IR功能下重传时功能下重传时MCS的选择算法介绍的选择算法介绍按照同类型MCS降低一级的方式选择；MCS9例外，重传时选择的最高编码方式为MCS6而不是MCS8。秘密LA应用举例应用举例PCUMSMCS9datablockMSreturnsMEAN_BEP=31andCV_BEP=7inDLack/nackNACKMCS9datablockNACKMCS6ACKMCS6MSreturnsMEAN_BEP=20andCV_BEP=5inDLack/nackLastMSC=MCS9commandMSC=MCS9accordingtoMEAN_BEPandCV_BEPcommand MSC=MCS7accordingtoMEAN_BEPandCV_BEP,soRe-transMCS=MCS6注：综合“基于BEP的MCS选择算法”和“LA功能下重传时MCS的选择算法”即可得到LA功能重传时使用的MCS。秘密IR应用举例应用举例秘密IR向向LA的转换算法介绍的转换算法介绍在MS或BTS内存不足时，通过PacketUl/DlAck/Nack信令通知对端更换为LA方式。秘密相关参数相关参数Parameter Name(CN)Parameter Name(EN)Parameter CodeRange&UnitZTE Default支持上行LA+IR质量控制方式Supportuplink“LA+IR”qualitycontrolIrSupportUpYes/NoNo下行默认开启。秘密目录目录第一章编码方式调整算法介绍第二章链路质量控制功能介绍第三章第三章 上行上行TBF接入方式介绍接入方式介绍第四章数据传输时的窗口介绍第五章TBF建立及释放相关功能、定时器、计数器介绍第六章EDA及上下行时隙分配判决算法介绍第七章基于C1、C2的小区重选算法介绍第八章BVC及MS流控算法介绍第九章DTM及寻呼协作功能介绍第十章NACC功能介绍第十一章Suspend/Resume功能介绍第十二章影响PDTCH规划的功能及算法介绍第十三章动态信道由PDTCH向TCH转移参数介绍第十四章优先传输比特功能介绍第十五章CSMove功能介绍第十六章GPRS手机上行块分配时选择的粒度介绍第十七章上下行允许的最大用户数参数介绍第十八章Poc相关参数介绍第十九章PS业务相关无线参数速查秘密一步接入与二步接入对比EGPRSPacketChannelRequestonCCCH功能介绍不使用强制二步接入时的接入方式选择介绍相关参数上行上行TBF接入方式介绍接入方式介绍秘密一步接入与二步接入对比一步接入与二步接入对比使用一步接入时接入时延短；TBF建链成功率信令点为PacketUplinkAssignment。对于两步接入过程，是通过单块发送packetresourcerequest，如果BSC没有接收到这个消息，TBF建链过程就会失败。而一步接入时，即使一次没有接收到上行块，MS还可以有多个机会发送多个上行块，而BSC也有多个机会接收上行块，只要在一定时间（T3166，5s）和块数（N3104：(3*BS_CV_MAX+9)*信道数）范围内接收到上行块，TBF建链即可成功。所以，使用一步接入时TBF建链成功率较高。综上所述，选择不强制使用二步接入，而是根据需要传输的数据块多少以及是否是信令TBF，且根据终端类型决定TBF接入方式。秘密EGPRS Packet Channel Request on CCCH功功能介绍能介绍此信令需要终端支持；相对于普通的Channelrequest，此信令携带有更多的EGPRS支持能力信息。秘密不使用强制二步接入时的接入方式选择介绍不使用强制二步接入时的接入方式选择介绍Purpose of the packet access procedureEGPRS PACKET CHANNEL REQUEST supported in the cellEGPRS PACKET CHANNEL REQUEST not supported in the cellUserdatatransferrequestedRLCmode=unacknowledgedEGPRSPACKETCHANNELREQUESTwithaccesstype=Two-phaseaccessCHANNELREQUESTwithestablishmentcause=Singleblockpacketaccessforinitiationofatwo-phaseaccessUserdatatransferrequestedRLCmode=acknowledgedandnumberofRLCdatablocks8(note1)EGPRSPACKETCHANNELREQUESTwithaccesstype=ShortAccessorOne-phaseaccessorTwo-phaseaccessCHANNELREQUESTwithestablishmentcause=Singleblockpacketaccessforinitiationofatwo-phaseaccessUserdatatransferrequestedRLCmode=acknowledgedandnumberofRLCdatablocks8(note1)EGPRSPACKETCHANNELREQUESTwithaccesstype=One-phaseaccessorTwo-phaseaccessCHANNELREQUESTwithestablishmentcause=Singleblockpacketaccessforinitiationofatwo-phaseaccessUpperlayersignallingtransfer(e.g.pageresponse,cellupdate,MMsignalling,etc)EGPRSPACKETCHANNELREQUESTwithaccesstype=signallingorCHANNELREQUESTwithestablishmentcauseone-phaseaccessCHANNELREQUESTwithestablishmentcause=Singleblockpacketaccessforinitiationofatwo-phaseaccessorCHANNELREQUESTwithestablishmentcausevalueone-phaseaccessSendingofameasurementreportorofaPACKETCELLCHANGEFAILURECHANNELREQUESTwithestablishmentcause=SingleblockpacketaccessSendingofaPACKETPAUSEmessageCHANNELREQUESTwithestablishmentcause=Singleblockpacketaccess(note2)NOTE1:ThenumberofblocksshallbecalculatedassumingchannelcodingschemeMCS-1.NOTE2:UponsendingthefirstCHANNELREQUESTmessagethemobilestationshallstarttimerT3204.IftimerT3204expiresbeforeanIMMEDIATEASSIGNMENTmessagegrantingasingleblockperiodonanassignedpacketuplinkresourceisreceived,thepacketaccessprocedureisaborted.IfthemobilestationreceivesanIMMEDIATEASSIGNMENTmessageduringthepacketaccessprocedureindicatingapacketdownlinkassignmentprocedure,themobilestationshallignorethemessage.秘密相关参数相关参数Parameter Name(CN)Parameter Name(EN)Parameter CodeRange&UnitZTE Default是否强制MS使用两步接入方式TwophaseaccessTwoPhaseAccessYes/NoYes支持EGPRS分组信道请求接入流程SupportEGPRSpacketchannelrequestaccessprogramEgprsPacketChreqYes/NoNo建议将“是否强制MS使用两步接入方式”设置为“No”；在开通EDGE业务时，建议将“支持EGPRS分组信道请求接入流程”设置为“Yes”秘密目录目录第一章编码方式调整算法介绍第二章链路质量控制功能介绍第三章上行TBF接入方式介绍第四章第四章 数据传输时的窗口介绍数据传输时的窗口介绍第五章TBF建立及释放相关功能、定时器、计数器介绍第六章EDA及上下行时隙分配判决算法介绍第七章基于C1、C2的小区重选算法介绍第八章BVC及MS流控算法介绍第九章DTM及寻呼协作功能介绍第十章NACC功能介绍第十一章Suspend/Resume功能介绍第十二章影响PDTCH规划的功能及算法介绍第十三章动态信道由PDTCH向TCH转移参数介绍第十四章优先传输比特功能介绍第十五章CSMove功能介绍第十六章GPRS手机上行块分配时选择的粒度介绍第十七章上下行允许的最大用户数参数介绍第十八章Poc相关参数介绍第十九章PS业务相关无线参数速查秘密GPRS及EDGE业务时的窗口支持能力介绍具有ZTE特色的EDGE业务下的窗口选择方式介绍数据传输时的窗口介绍数据传输时的窗口介绍秘密GPRS及及EDGE业务时的窗口支持能力介绍业务时的窗口支持能力介绍GPRS业务，数据传输时支持的窗口大小固定为64，窗口停滞的风险很高，严重影响吞吐量；EDGE业务，最大支持1024的窗口大小，窗口大小可以根据终端占用的时隙情况动态调整。在EDGE业务时，窗口的大小在以下消息中携带：lPACKET_UL_ASSIGNMENTlPACKET_DL_ASSIGNMENTlPACKET_TIMESLOT_RECONFIGURE秘密具有具有ZTE特色的特色的EDGE业务下的窗口选择方式业务下的窗口选择方式3GPP rangeZTE choice秘密目录目录第一章编码方式调整算法介绍第二章链路质量控制功能介绍第三章上行TBF接入方式介绍第四章数据传输时的窗口介绍第五章第五章 TBF建立及释放相关功能、定时器、计数器介绍建立及释放相关功能、定时器、计数器介绍第六章EDA及上下行时隙分配判决算法介绍第七章基于C1、C2的小区重选算法介绍第八章BVC及MS流控算法介绍第九章DTM及寻呼协作功能介绍第十章NACC功能介绍第十一章Suspend/Resume功能介绍第十二章影响PDTCH规划的功能及算法介绍第十三章动态信道由PDTCH向TCH转移参数介绍第十四章优先传输比特功能介绍第十五章CSMove功能介绍第十六章GPRS手机上行块分配时选择的粒度介绍第十七章上下行允许的最大用户数参数介绍第十八章Poc相关参数介绍第十九章PS业务相关无线参数速查秘密T3168支持TBF新建流程扩展上行TBF上行延迟时间下行延迟释放时间T3191/T3192/T3193DRX模式保护时间N3101/N3103/N3105/T3169/T3195N3102T3142/T3172单块指派偏移POLLING重试次数相关参数TBF建立及释放相关功能、定时器、计数器介绍建立及释放相关功能、定时器、计数器介绍秘密T3168作用作用：该定时器用于MS侧确定在发送分组资源请求或者PACKETCONTROLACKNOWLEDGEMENT请求新的TBF后何时结束等待分组上行指配消息。开始：开始：在申请新的TBF时，发送PACKETRESOURCEREQUEST消息、带有信道请求描述消息单元的PACKETDOWNLINKACK/NACK或者PACKETCONTROLACKNOWLEDGEMEN消息。停止：停止：收到PACKETUPLINKASSIGNMENT消息。超时：超时：重新发起分组接入流程或者重传PACKETRESOURCEREQUEST或PACKETDOWNLINKACK/NACK。最多重发3次。T3168设置的大小影响TBF建立成功率，该值设置越小，留给TBF建立的时间就越短，在无线环境恶劣的情况下，TBF的建立成功率就越低；反之，该值设置越大，MS判断发生TBF建立失败的周期就越长，分组接入的延迟加大，系统获得的性能降低。建议将该值设置为1000ms2000ms之间，依各小区的无线环境而定。秘密支持支持TBF新建流程新建流程TBF新建流程是指上行TBF释放时，通过最后一个PacketControlAcknowledgement消息中的CTRL_ACK字段指示是否需要马上建立新的上行TBF。理论上来讲，开启该功能，可以在一定程度上避免必须释放了上行TBF后再次重新发起资源请求建立上行TBF，提升上行吞吐量。由于该功能MS支持能力不好（尤其是黑霉手机、山寨机），会导致这部分支持TBF新建流程不好的终端无法上网，对于iBSCV6.20.200f.p005之前版本，不建议现场开启该功能；对于iBSCV6.20.200f.p005及之后版本，考虑到防止现场误将该功能开启，后台已经将该功能评蔽，不过在网管上依然可见。秘密扩展上行扩展上行TBFRelPCUMSPacket UL Data Block(CV=1)Packet UL Data Block(CV=0)Packet Uplink Dummy Control BlockTimerPacket UL Data Block(CV=0)Packet UL Data Block(CV=0 xff)Packet UL Ack/Nack(FAI=1)Packet Control ACKRelPacket UL Data Block(CV=0 xff)Packet Uplink Dummy Control BlockPacket Uplink Dummy Control BlockPacket Uplink Dummy Control BlockExpiryWhen no payload is containedin Uplink Data block the PCUstarts the timerPCU receive UL data block with payload before timer expired,Stop timer and return to normal transfer mode.Stop TimerWhen no payload is containedin Uplink Data block the PCUstarts the timer againTimerPCU releases the TBF when Timer expired.扩展的上行链路TBF功能可以在倒计数过程开始后,当有新的数据需要传送时,不再需要等待当前TBF完全释放后重新建立新的上行TBF,而是可以快速重新启动数据传送；在最后一个块(CV=0)已经被网络确认后维持上行链路TBF的建立。通过这个功能可以加快上行链路数据传送和同时发生的下行链路TBF的建立。扩展上行TBF可以分数据、信令分别设置，建议全部开启，提升上下行吞吐量。秘密上行延迟时间上行延迟时间RelPCUMSPacketULDataBlock(CV=1)PacketULDataBlock(CV=0)TimerPacketControlACKRelExpiryWhennoDLTBFWhenReceiveDlLLCFramePCUreleasetheTBFwhenTimerexpired.Packetuplinkack/nack(FAI=1)Packetdownlinkassignment在上行TBF期间收到CV=0的数据块时，如果没有下行TBF时则进入上行拖延，在上行拖延期间如果有下行数据传输，直接采用PACCH上建立下行并释放上行TBF，而不需要通过Polling或Paging建立下行TBF。当上行拖延定时器超时后，释放该上行TBF。如果终端和系统支持上行扩展TBF，该Timer失效，这两个功能只能二选一。设置较长，有助于无上行数据传输时下行TBF的建立；但是该功能是劣于上行扩展TBF的，那就是：即使在这段时间里有上行数据需要传输，也必须等到该Timer超时后重新建立上行TBF才能传输新的上行数据，影响上行吞吐量。综上所述，建议该参数取默认值1000ms。秘密下行延迟释放时间下行延迟释放时间在下行数据TBF建立以后，为了防止下行TBF的不断释放重建，增加了下行拖延定时器，这样在下行拖延定时器期间如果有上层LLC帧需要传输，则直接使用原来的TBF传输下行数据而不需要重新创建TBF，从而节省了下行TBF创建的时间。RelPCUMSPacketDLDataBlockPacketDLDataBlock(FBI=0)PacketDLAck/NackTimerPacketDLDataBlock(LLCDUMMY)RelWhennoLLCdatawillbesentstartsthetimerTBFisreleasedwhenthetimerexpired.ExpiryPacketDLAck/NackPacketDLDataBlock(FBI=1)PacketDLAck/Nack(FAI=1)该参数的设置越大，TBF相关资源保留（包括TFI和时隙）的时间就越长；而该参数设置越小，不利于不连续的下行数据的传输。因此该参数的设置，应充分考虑该小区的业务负荷，在网络资源较充足的情况下，应尽量将该时间设置较大，减少新TBF建立时间，提高下行数据传输速率。秘密T3191/T3192/T3193定时器定时器作用作用开始开始停止停止T3191发送最后一个RLC数据块后等待再次使用TFI的定时器。该定时器用于网络侧确认分配给MS的当前资源无效以便重新使用该TFI。当FBI=1的RLC数据块发送后。1、当收到最后一个PACKETDOWNLINKACK/NACK或PACKETCONTROLACKNOWLEDGEMENT消息。2、在发送FBI=1的RLC数据块后重启。T3192收到最后块后等待TBF释放定时器。当MS收到所有的RLC数据块之后使用该定时器。1、发送带有FAI=1的PACKETDOWNLINKACK/NACK消息时；2、在非证实模式下，发送PACKETCONTROL ACK消息作为最后一个RLC数据块的响应时。1、发送带有FAI=1的PACKETDOWNLINKACK/NACK消息时重启；2、在非证实模式下，发送PACKETCONTROLACK消息作为最后一个RLC数据块的响应时重启；3、收到PACKETDOWNLINKASSIGNMENT消息时停止；4、收到PACKETTIMESLOTRECONFIGURE消息时停止。T3193网络侧从MS侧收到最后一个PACKETDOWN-LINKACK/NACK后再次使用TFI的等待定时器。该定时器用于网络侧确认定时器T3192超时以便重新使用该TFI。当 收 到 最 后 一 个PACKET DOWNLINKACK/NACK或PACKETCONTROLACKNOWLEDGEMENT消息。1、当网络侧建立一个新的下行链路TBF后停止；2、收 到 最 后 一 个 PACKETDOWNLINKACK/NACK或PACKET CONTROL ACKNOWLEDGEMENT消息后重启。对于T3192，设置越大，TBF相关资源保留（包括TFI和时隙）的时间就越长；设置越小，不利于不连续的下行数据的传输。若T3192已经超时，网络有新的下行数据到来，网络必须发起寻呼或立即指配流程（若MS处于就绪状态），所以下行TBF建立的时间就越长。而如果网络侧新的下行数据到来时，T3192还未超时，则网络可以直接发送“分组下行指配”消息，来建立一个新的下行TBF，缩短TBF的建立时间。因此对T3192/T3193的设置，应充分考虑该小区的业务负荷，在网络资源较充足的情况下，应尽量将该时间设置较大，减少新TBF建立时间，提高数据传输速率。T3193必须大于T3192；多个现场发现黑霉及部分山寨手机，对T3192/T3193的支持性不好，容易出现上网断续甚至无法上网的现象，对于这部分现场，建议将T3192/T3193设置短一些。秘密DRX模式保护时间模式保护时间Parameter Name(CN)Parameter Name(EN)Parameter codeRange&UnitZTE DefaultDRX模式保护时间 DRXmodeholdingtimeDrxTimeMax0,1,2,4,8,16,32,64,s2定义：设定MS在从分组传输模式进入分
