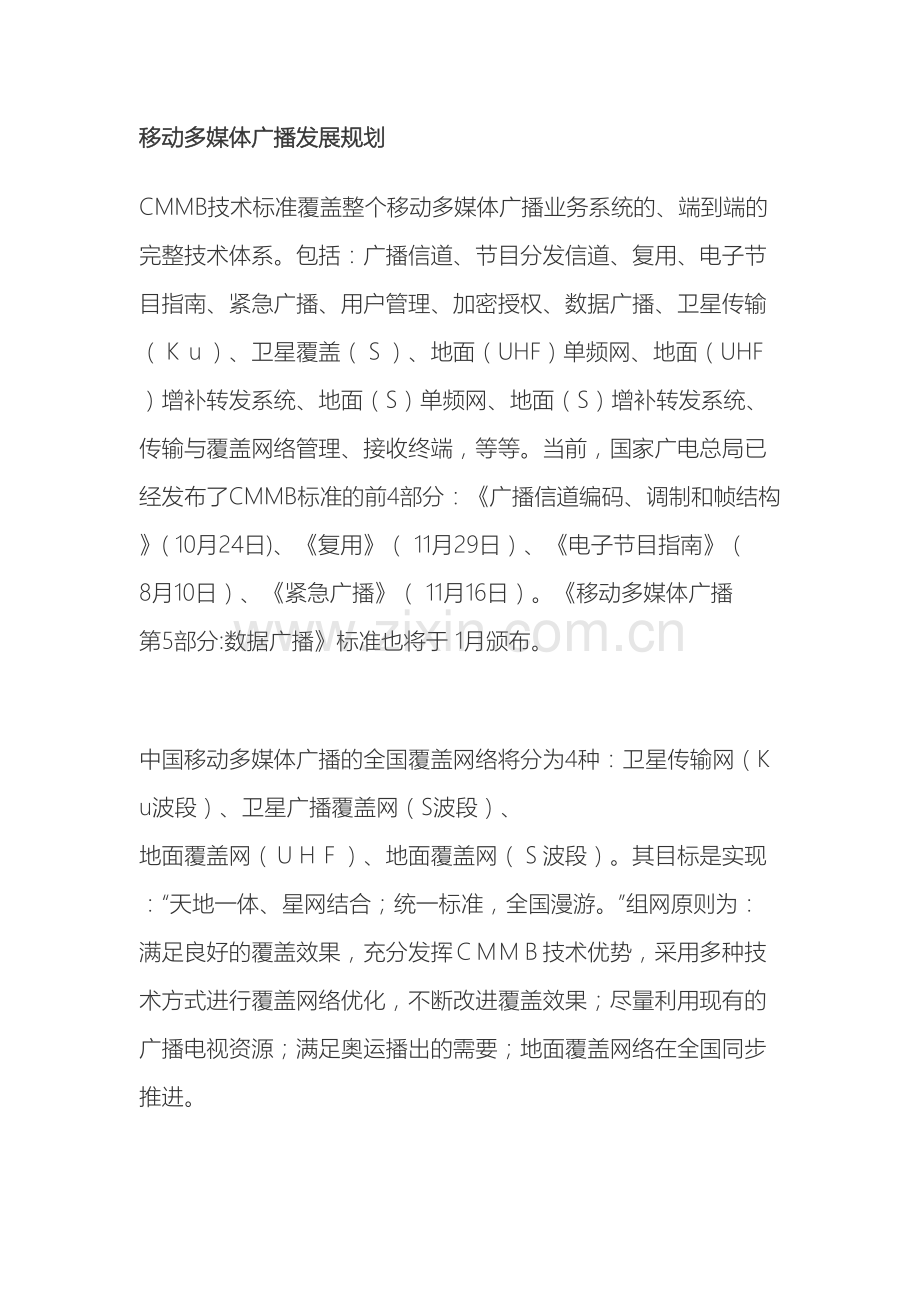

移动多媒体广播发展规划
CMMB技术标准覆盖整个移动多媒体广播业务系统的、端到端的完整技术体系。包括：广播信道、节目分发信道、复用、电子节目指南、紧急广播、用户管理、加密授权、数据广播、卫星传输（Ｋｕ）、卫星覆盖（Ｓ）、地面（UHF）单频网、地面（UHF）增补转发系统、地面（S）单频网、地面（S）增补转发系统、传输与覆盖网络管理、接收终端，等等。当前，国家广电总局已经发布了CMMB标准的前4部分：《广播信道编码、调制和帧结构》( 10月24日)、《复用》（ 11月29日）、《电子节目指南》（ 8月10日）、《紧急广播》（ 11月16日）。《移动多媒体广播 第5部分:数据广播》标准也将于 1月颁布。
　　中国移动多媒体广播的全国覆盖网络将分为4种：卫星传输网（Ku波段）、卫星广播覆盖网（S波段）、 地面覆盖网（ＵＨＦ）、地面覆盖网（Ｓ波段）。其目标是实现：“天地一体、星网结合；统一标准，全国漫游。”组网原则为：满足良好的覆盖效果，充分发挥ＣＭＭＢ技术优势，采用多种技术方式进行覆盖网络优化，不断改进覆盖效果；尽量利用现有的广播电视资源；满足奥运播出的需要；地面覆盖网络在全国同步推进。
　　在卫星传输与覆盖网络方面，S波段卫星将经过广播信道和分发信道进行全国覆盖。其中，广播信道用于直接接收，分发信道用于地面增补转发。广播信道采用Ku波段上行，采用S波段下行，OFDM调制方式，带宽25Mb/s；分发信道采用Ku波段上行，下行采用Ku波段，TDM调制方式，带宽25Mb/s；S波段地面增补网络采用Ku-S移频转发、S-S同频转发两种方式。
　　在UHF城市补点覆盖网络规划规划方面，则先在北京、上海、天津、沈阳、青岛、秦皇岛6个奥运城市和广州、深圳实现城市覆盖；之后，在37个城市(直辖市、省会、计划单列市)实现补点覆盖。
　　UHF地面覆盖网络则采用单发射台站或地面单频网实现在城市人口密集区域的有效覆盖，OFDM调制方式，带宽8Mb/s。范围较小的城市，采用单发射台站覆盖，在盲区采用小功率同频转发进行网络优化；大中城市采用单频网（SFN）实现覆盖，在构建一个基本的SFN覆盖网络后，然后再在盲区采用小功率同频转发进行网络优化。对于城市地面UHF室内覆盖，CMMB也有特别的考虑。在深室内，可采用有线电视网络传输CMMB节目信号，并在室内采用小功率同频转发进行覆盖；在浅室内，可经过接收无线CMMB信号，用小功率进行同频增补转发系统解决室内盲区覆盖；在室外，如果盲区范围较大，最好采用增加单频网发射点用较大功率解决覆盖，如果设台存在问题，可采用小功率同频增补转发系统逐步解决盲区覆盖。
　　CMMB的通用业务平台的建设目标，是实现面向全社会的广播式业务平台和面向未来的广电业务服务新体系。其主要内容为：前端为可控制、可管理、可经营的业务系统；终端则选用通用功能的实现平台；业务则要建成通用、开放的业务集成平台。
　　CMMB运营体系包括CA体系、BOSS体系和客服体系，其目标是保证CMMB系统的安全性、可实施性和经济性。CMMB的CA体系要求为：系统支持海量用户的控制管理；支持多方式的授权控制管理方式；支持中央和本地业务相结合的运营体系；支持用户全国漫游；前端支持同密、终端支持多密；终端加密授权模块低功。CMMB标准加密授权采用ISMACryp对音视频流和数据广播流进行加扰，使用ISMACryp 1.1标准，终端支持多密。CMMB商业运行支撑体系（BOSS）实现对移动多媒体用户的管理，包括对用户信息、用户终端信息、用户预定信息、用户授权信息、财务信息等进行记录、处理维护和管理等。CMMB客服系统提供自动或人工服务方式，向用户提供业务受理、推介咨询、申告投诉诉、客户建议、终端维修、信息发布和预约服务等服务。
　　CMMB内容业务体系包括：电视基本包—中央和地方现有广电节目的组合包装；电视增值包—针对小屏幕移动接收的特点广播电视类节目；非电视增值包—其它数据广播业务，如：交通信息、股票信息、气象信息、旅游信息等。
CMMB移动多媒体广播技术体系
CMMB广播信道技术（S-TiMi）的特点为：采用基于时隙的帧结构支持终端省电；采用OFDM调制技术支持移动接收和单频组网；采用LDPC编码和深度交织提高接收性能；采用信标实现快速同步；采用逻辑信道技术实现业务的灵活组合。
　　CMMB复用协议采用高效设计，适合窄带数据传输。其有效传输效率达到95％以上，提高15%~20%。CMMB复用协议与信道传输标准紧密耦合，灵活支持视、音频、数据等的承载，支持多路业务再复用，具有容错设计和可扩展性。控制信息与业务数据分离，适应无线链路传输。这一设计方式增加控制信息传输的可靠性，能够确保控制信息的传输速率，每个广播信道帧发送一次控制信息。采用可变长的复用子帧，每秒封装一次，段数量能够在1~3的范围内变化，段长度可变。业务服务帧的周期发送机制更适合移动接收广播业务的需求。
　　CMMB电子业务指南由多个业务构成，一个业务对应一个编排表，编排表按时间顺序排列；一个编排表有若干不同时间播放的节目内容组成，在不同的时间内容能够重复（重播）。其主要特点为：(1) 高效性——节目内容信息（多个频道播放的同一内容以及重播内容）只传一份；大数据及ＸＭＬ描述的模型采用非专利的压缩算法，减少对传输带宽资源的占用；(2) 可扩展性——提供增强ESG信息获取入口（URL），经过交互通道获取；提供多种交互功能入口，便于将来增值业务的开展，比如投票、竞猜、购物订购等；在表设计上提供预留空间，便于将来根据业务开展需要进行扩展；(3) 灵活性——根据用户终端能力分为基本ESG、增强ESG；ESG相关的多媒体信息能够经过交互通道或者数据广播通道下发；业务开展初期，传送基本信息就能够保证业务正常开展；(4) 时效性——经过P/F表的设计让用户迅速知道当前频道现在所播放的节目，以及下一个时段播放的节目信息。
　　CMMB终端和网络的广覆盖性使得CMMB系统能够成为中国公共突发事件应急预案的重要组成部分。CMMB紧急广播协议以国务院颁发的《国家突发公共事件总体应急预案》为指导制订。
　　CMMB标准系列中的其它标准和规范，如数据广播、分发信道、加密授权、运营支撑等，也将很快出台。
