木结构防腐防火防虫技术措施资料.doc

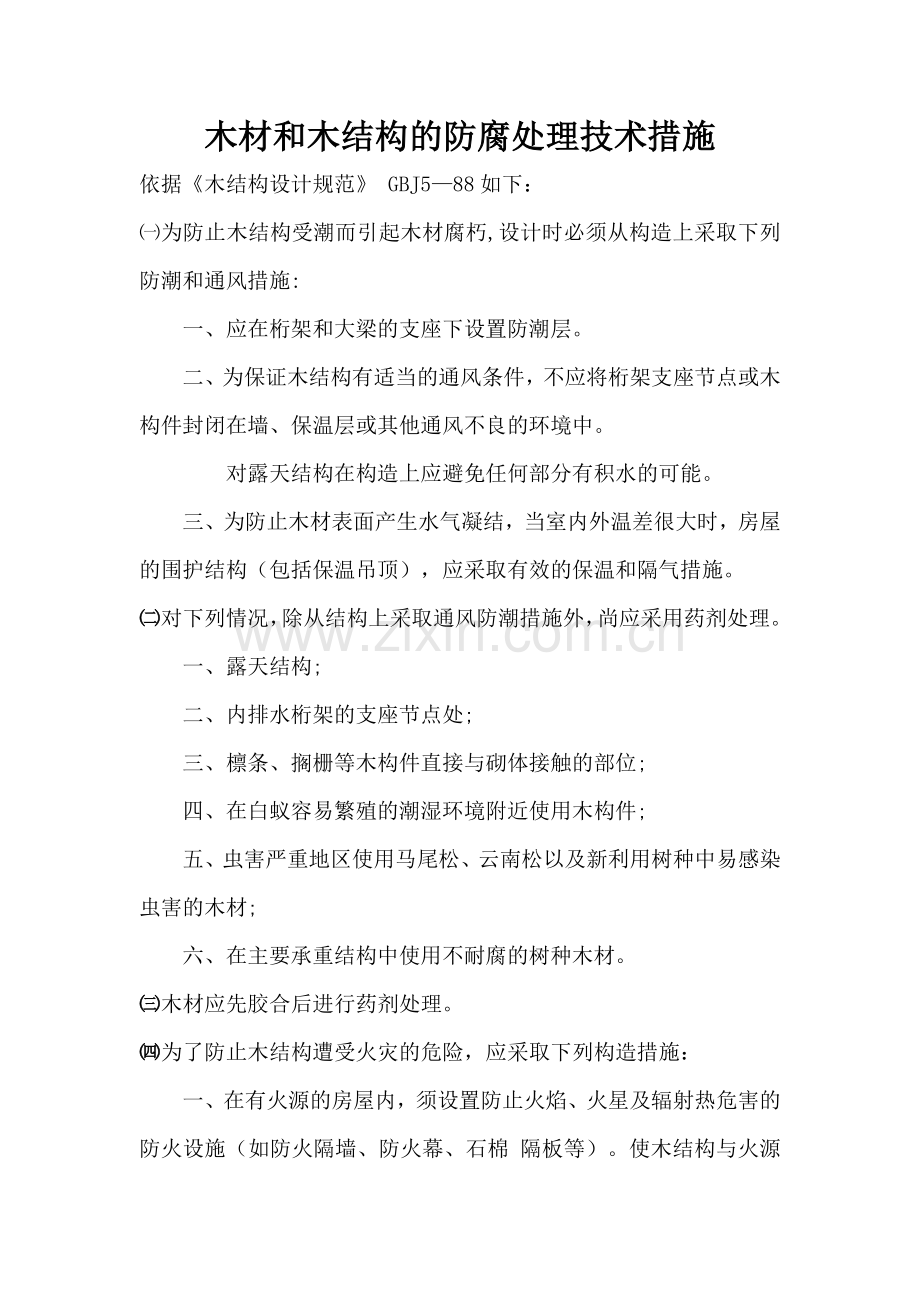

木材和木结构的防腐处理技术措施依据木结构设计规范 GBJ588如下：为防止木结构受潮而引起木材腐朽,设计时必须从构造上采取下列防潮和通风措施:一、应在桁架和大梁的支座下设置防潮层。二、为保证木结构有适当的通风条件，不应将桁架支座节点或木构件封闭在墙、保温层或其他通风不良的环境中。对露天结构在构造上应避免任何部分有积水的可能。三、为防止木材表面产生水气凝结，当室内外温差很大时，房屋的围护结构（包括保温吊顶），应采取有效的保温和隔气措施。对下列情况，除从结构上采取通风防潮措施外，尚应采用药剂处理。一、露天结构;二、内排水桁架的支座节点处;三、檩条、搁栅等木构件直接与砌体接触的部位;四、在白蚁容易繁殖的潮湿环境附近使用木构件;五、虫害严重地区使用马尾松、云南松以及新利用树种中易感染虫害的木材;六、在主要承重结构中使用不耐腐的树种木材。木材应先胶合后进行药剂处理。为了防止木结构遭受火灾的危险，应采取下列构造措施： 一、在有火源的房屋内，须设置防止火焰、火星及辐射热危害的防火设施（如防火隔墙、防火幕、石棉 隔板等）。使木结构与火源隔开，被隔开的木结构仍应具有通风条件，不得将结构包裹在防火层内。二、当房屋中有采暖或炊事的砖烟囱时，与木构件相邻部位的烟囱壁厚度应加厚至240mm。烟囱外表面与木构件之间的净距，不应小于下列规定：对于砖或混凝土烟囱 120mm对于金属烟囱 240mm当烟囱穿过木屋盖的吊顶时,在烟囱周围500mm范围内,不得采用可燃材料作保温层。三、当房屋有采暖管道通过木构件时，其管壁表面应与木构件保持不小于50mm的净距(若采暖管道的温度超过100oC,此净距尚应适当加大)或用非燃烧材料隔热。四、木屋盖吊顶内的电线，应采用金属管配线，或使用带金属保护层的绝缘导线。白炽灯、卤钨灯、荧光高汞灯及其镇流器等不应直接安装在木构件上。五、有可能遭受火灾危险的木结构，宜采用刨光的方木（包括胶合木）或原木制作;木屋盖的吊顶及木隔墙等应采用抹灰或设置水泥石棉板、石膏板等防火措施;保温和隔音材料宜采用非燃烧材料（如矿棉炉渣等）制作。木结构防腐、防虫的设计原则1）为了防止木结构受潮（包括直接受潮及冷凝受潮）而引起木材腐朽或蚁蛀，设计时必须从建筑构造上采取通风和防潮措施，注意保证木结构的含水率经常保持在20以下。2）露天结构、采取内排水的屋架支座节点、檁条及搁栅等木构件的直接与砌体接触的部位以及屋架支座处的垫木，除从构造上采取通风、防潮措施外，尚应进行防腐剂处理。3）在气候潮湿的地区或特别潮湿的建筑物内，一般不宜采用木地板，但在林区或无其他材料可用而必须采用木地板时，在室内木地板以下勒脚内的空间都应有通凤措施，即使如此，这些地方木材的含水率仍会经常处于20以上，因而当采用耐腐性差的木材时，必须对全部木构件进行防腐处理；当采用耐腐性中等以上的木材时，也宜根据实际情况进行适当的防腐处理。4）在白蚁危害地区，凡阴暗潮湿、与墙体或土壤接触的木结构，除应保证通风、防潮和便于检查外，均应进行有效的防腐防虫处理，并选用防蚁性能好的药剂；在堆沙白蚁或甲虫危害地区，即使木材通风防潮情况较好，若采用易蛀的木材，也应根据具体情况进行防虫处理。5）在一些高寒或干燥地区，可根据当地实践经验进行防腐、防虫处理。6）高级建筑物中的木构件（包括吊顶、隔墙、龙骨衬条、壁橱板、板壁等）应隔离水源（如卫生设备），并考虑防腐、防虫、防火处理。严禁使用带树皮或已有虫蛀和腐朽时木材。木结构防腐、防虫的构造措施为了避免木结构受潮及在偶尔受潮后能在通凤良好的条件下得到及时干燥，设计木结构时，必须从构造上采取下列通凤防潮措施：1）屋架、大梁、搁栅等承重构件的端部不应封闭在墙内或处于其它通风不良的环境夏中。为了保证它、J具有较好的通风条件，其周围应留至少不，J、于3。mm的空隙。2）为防止木材受潮腐朽，在屋架、大梁和搁栅的支座下，应设防潮层及经防腐处理的垫木，或单独设置经防腐处理的垫木。木柱、木楼梯、木门框等接近地面的木构件应该用石块或混凝土块做成垫脚，使木构瞬件高出地面而与潮湿环境隔离.严禁将木柱直接埋入土中。在白蚁危害地区，最好在地基、基础两侧和管道周围喷洒1氯丹乳剂，每平方米（m）大约需用3千克（kg）质量的乳液。3）檐口应尽量采用挑檐做成外排水。在不得不采用内排水时，天沟处的屋架支座节点必须具有良好的通凤防潮条件；天沟不宜太浅并应具有足够的排水设施；在房屋使用期内应经常检查、疏通天沟。4）屋面硬山处常因泛水处理不妥而漏雨。因此，该处木擦条端部应用防腐药物处理。5）为防止天窗边柱受潮腐朽，边柱处的模条，宜放在边柱内侧，而天窗的窗橙和窗扇则宜设在天窗边柱外侧，并应加设挡雨设施。开敞式天窗应加设有效的挡雨板，并应作好泛水处理。6）底层一般不宜采用木地板，但在林区、或无其它材料可用而必须采用木地板时，应考虑地板下隐蔽部分的通风措施：室内地面标高一般应高出室外地坪至少600mm，木地板以下应设能起对流作用的通风孔洞；地板和木踢脚板均不宜紧贴墙面，而应留出10mm宽以上的缝隙。踢脚板内侧应做成通长的凹槽，每隔2m左右设10mm直径的通风口或l0mm30mm的通风槽7）对于露天木结构，在构造上应避免任何部位有积水的可能，并应注意在构件之间留有空隙（连接部位除外），使木材易于通凤干燥。8）设计北方地区采暖房屋的木屋顶时，为防止产生冷凝水，不应将同一木屋架的一部分置于正温度环境中，而另一部分置于负温度环境中，必须使整个屋架同时处于负温或正温的同一环境中。9）设置吊顶的屋盖应开设通凤洞或老虎窗。南方地区的檐口可采用疏钉板条的做法。采用保温吊顶时，保温层与屋架下弦之间应保持不小于100mm的空隙，垫木与砌体接触处应铺设油毡，在吊顶保温层内侧（温度较高的一侧），应加设油毡隔气层。同时，应注意合理设计屋面防水层，必要时应密铺屋面板，上铺一层油毡，以防雨雪刮进屋顶内而使保温层受潮。通风条件差的屋盖闷顶内，应设置足够的通风窗，防止冬季在屋面内侧冷凝结霜。10）采用保温屋面时，应在屋架端节点周围铺设效能较好的保温层，防止出现冷桥。保温层与屋架端节点之间，同样应留不小于30mm的空隙，使空气自由流动。屋面保暖层内侧（温度较高的一侧）应加贴油毡隔气层。坡度较大的屋面，保暖材料应选用沥青矿渣棉毡或其他不易腐朽的板块材料，不宜采用锯末，因锯末松散易溜，往往引起保温层厚度不匀。为了防止保温屋面发生“闷腐”，不宜采用有机材料作保温层。当不得不采用时，不宜铺设屋面板，也不宜采用铁皮屋面，建议采用波形石棉瓦作屋面防水材料。木结构防腐、防虫的化学处理一、木材防腐剂木材防腐、防虫所用化学药剂通称为木材防腐剂。木材防腐剂应满足下列要求：1）对危害木材的木腐菌和害虫要具有较高的毒性。2）防腐剂对木材的浸透性能好。3）防腐剂注入木材后，在木材使用期间，毒性要持久，且防腐剂不会在较短时间内流失。4）经防腐处理后的木材，不致腐蚀与木材接触的金属配件，也不致增加木材的燃烧性。5）室内用的木材经防腐处理后，不应有刺激性的气味；对需要油漆的木材，不致有所影响。6）对人畜应尽可能没有毒性。目前常用的防腐剂，大部分对人畜都有一定的毒性，故要求在处理木材时和使用、存放经过防腐处理的木材时，都应采取必要措施，以防人畜中毒。7）防腐药剂应来源丰富，价格低廉。目前使用的防腐剂，没有哪一种能同时满足上述各项要求。因此，只有在选用防腐剂时，根据具体时间、地点和条件，分别各项要求的轻重，做出恰当的选择。如用于室外的木构件，除要具有对菌、虫有较高的毒效外，抗流失性是很重要的条件，而对于室内的木构件，只要能保证其使用坏境比较干燥，抗流失性就可以不予考虑。二、木材防腐剂的种类木材防腐剂一般分为三类，即水溶性防腐剂、油溶性防腐剂和浆膏防腐剂。它们的特点如下：1水溶性防腐剂(1）这类防腐剂易溶于水，可以水为其载体而注入木材。(2）处理过的木材干燥后，没有特殊气味，且表面整洁，不污染其它物品，可以油漆。(3）属于不燃物质，其中有些药剂还兼有防火性能，但某些药剂单独使用，浓度过高可能对金属有腐蚀作用。(4）最适用于对室内木构件的处理，有些抗流失性好的，也可用于室外木构件的处理。(5）如木构件在尺寸上有较高的要求，则处理后的木材，应干燥后再进行施工和安装。(6）如木构件对导电性有较高的要求，采用水溶性防腐剂时应予注意。2油类防腐剂(1）油类防腐剂主要是炼焦副产物煤焦油以及煤焦油的蒸馏物。(2）抗流失性能好，毒性持久，特别适用于室外木构件的防腐处理，故广泛应用于枕木、电杆、桥梁等用材的处理。(3）粘度较高，经处理后的木材在干燥和表层可挥发的成分蒸发后，一般不会增加着火的危险。(4）一般不适用干对需要油漆的木构件处理，并会污染其他材料。(5）有臭气味。3油溶性防腐剂(1）这类防腐剂溶于油类或有机溶剂中，溶剂本身一般没有毒性，而是作为防腐剂载体注入木材。溶剂有高沸点和低沸点溶剂之分，可按处理木材的要求选用。(2）本身不挥发，抗流失性好，适用于室外和室内木构件的处理。(3）对金属没有腐蚀性。(4）采用低沸点溶剂时，在处理作业期间和处理后的存放期内，应注意防止火灾。溶剂挥发后，并不提高木材的可燃性。(5）处理过的木材，在溶剂未挥发前，不应和橡胶接触。若需要油漆，必须在溶剂挥发干燥后进行。高沸点溶剂的干燥挥发要较长时间，故需要油漆的构件，一般不宜采用。(6）采用低沸点溶剂时，药剂注入木材的深度一般高于其他类型防腐剂。因此，低沸点溶剂最适用于涂刷、常温浸渍等处理工艺。(7）用这类防腐剂处理木材，一般不会引起木材膨胀。4浆膏防腐剂(1）这类防腐剂是将水溶性防腐剂与胶鉴瀚U（沥青、粘土等）、稀释剂（煤焦油、柴油、煤油和水等）以及稳定剂（煤炭粉等）调和成浆膏状的混合物。(2）适用于处理湿材、难浸注木材及使用期间经常处于潮湿条件下的木构件。(3）有臭气味，并污染其他材料。木材防腐处理方法1压力浸注法。这种方法是将木材放入一个带密闭盖的长圆筒形的压力罐中，充入防腐剂后密封施加压力（一般为1.0?l.4N/mm,）强制防腐剂注入木材，直到防腐剂吸收量和注入深度达到质量要求为止。用压力浸注法处理木材，能够取得较好的注人深度，并能控制访腐剂的吸收量，适用于木材防腐处理质量要求高以及对难浸注木材的处理，但设备较复杂，由专业工厂进行。2热冷槽浸注法。这种方法通常是用两个防腐剂槽（冷槽和热槽），先将木材放人热槽中加热几小时后，再迅速移入冷槽中保持一定的时间。也可只用一个槽，先加热后再使防腐剂自然冷却下来。采用水溶性防腐剂时，热槽温度为85?95OC，冷槽温度为20?30。岛采用汕溶性防腐剂时，热槽温度为90?10000（但必须比所用油剂的闪点低至少5O)，冷槽为4000左右。为达到防腐剂吸收量的规定要求，木材在热槽和冷槽中的浸渍时间随树种、截面尺寸和含水率而不同，应经过试验确定。木材在热槽中加热时，细胞腔内的空气受热膨胀，部分逸出木材外；木材移入冷槽后，细胞腔内空气因冷却而收缩，细胞腔内产生负压而吸入防腐剂。故采用此法处理木材时，木材必须充分干燥。采用热冷槽法防腐，适用于边材和易浸注的木材。3常温浸渍法。这种方法是将木材浸入常温的防腐剂中进行处理。对于易浸注而干燥的木材，可以取得良好的效果。浸溃时间从几小时到几天，根据木材的树种、截面尺寸和含水率而定。如木材含水率较高时，应适当提高防腐剂的浓度。4涂刷法。这种方法一般用于现场处理。采用油类防腐剂时，在涂刷前应加热；采用油溶性防腐剂时，选用的溶剂应易为木材吸收；采用水溶性防腐剂时，浓度可稍提高。涂刷一般不应少于2次，第一次涂刷干操后，再刷第二次。涂刷要充分，注意保证涂刷质量，有裂缝处必须用防腐剂浸透。对要求透入深度大的、室外用材以及室内与地接触的用材，均不宜采用此法。5扩散法。这种方法是用水溶性防腐齐J配成的浆膏或高浓度水溶性药剂涂刷在木材表面上进行处理。由于木材内部的水分作用，附在木材表面的防腐剂逐渐被水所溶解并向木材内渗透。防腐剂先渗透到木材外层后，因外层防腐剂浓度较内层高，便向内层扩散，使内外层防腐剂浓度趋于均衡。木材含水率越高，扩散作用越好。湿材和难处理的木材用此法处理，可取得较深的透人度，但木材含水率必须在40以上。为使防腐剂向木材内部充分扩散，在涂刷浆膏防腐剂后，宜将木材密实堆积，并在堆垛的四周用塑料薄膜严密覆盖，封存34个星期。也有在涂刷浆膏干燥后，再涂一层沥青防水材料的做法。在新型住宅设计当中，减少穿过墙体和地板的噪音是最重要的一部分。在城区内随着房屋盖地彼此越来越近，以及越来越多的人住在公寓里，对于能够隔音的房屋的需求比以往更加迫切。正确的设计可以减少来自屋内电视声、屋外因这些由空气传播的噪音以及来自帮浦给水系统、空调系统或者由结构振动而所产生的噪音。一些结构性设施诸如：使用木框架，隔音材料以及地板和墙体的空隙，这些都可以显著地减少穿透墙体和地板的噪音。尽管有许多减少噪音的可行方法，但应用于墙体最普遍的材料则为隔音棉、隔音板、弹性加强筋、水电管道穿洞的布置、封堵和主轴位置的选择。对于地板来说，隔音措施是相似的，只是需要多考虑轻型混凝土代替木楼面，地板搁栅代替墙龙骨。 隔音棉填充在龙骨或这搁栅的空隙间以防止噪音传递，它和建筑外墙用的保温棉很相似，不过可以应用在内墙和地板里面以便隔音。隔音板一般是1/2英寸厚而且很轻而隔音板有助于防止空气震动减少噪音。弹性加强筋是由轻型金属制成，是在石膏板面层固定前呈条形安装在墙或吊顶里面，然后将石膏板面层固定在弹性加强筋上，这种方法可以防止龙骨与石膏板直接接触。当需要在墙上开洞例如电源插座的时候，洞口需要密封并且不要在这两个龙骨之间两侧的石膏板上同时开洞，如果不采取密封措施，噪音会渗透进来。墙龙骨有三种安装方法以减少噪音传递。第一种方法，也是效率最低的方法，是龙骨平直安装。第二种是将龙骨错开放置：在2英寸乘6英寸的地龙骨上错开固定2英寸乘4英寸竖龙骨，这样就不会有两侧都与石膏板接触的竖龙骨了。第三种方法，也是最好的方法，是做两堵独立的墙而且两堵墙之间留有空间。有两种使用搁栅的安装方法以减少地板噪音传递。第一种方法，是安装单一搁栅。第二种方法是，在地板搁栅下面错开安装吊顶龙骨，这样龙骨就不会和地板及顶棚同时接触。为了理解每一种不同材料组合及其技术所带来的优点，我们使用一种评估系统。这种系统叫做“噪音传递级别”（STC)。这种典型使用方法能够穿透墙和地面的家居噪音来评定各种不同的墙体和地板设计并使用额外的隔音材料和结构技术，使其能够有效地减少穿过地板和墙体的噪音。本STC表格只展示了50以下的级别。51及其以上的级别需要更多的隔音材料。声音传递级别分级
