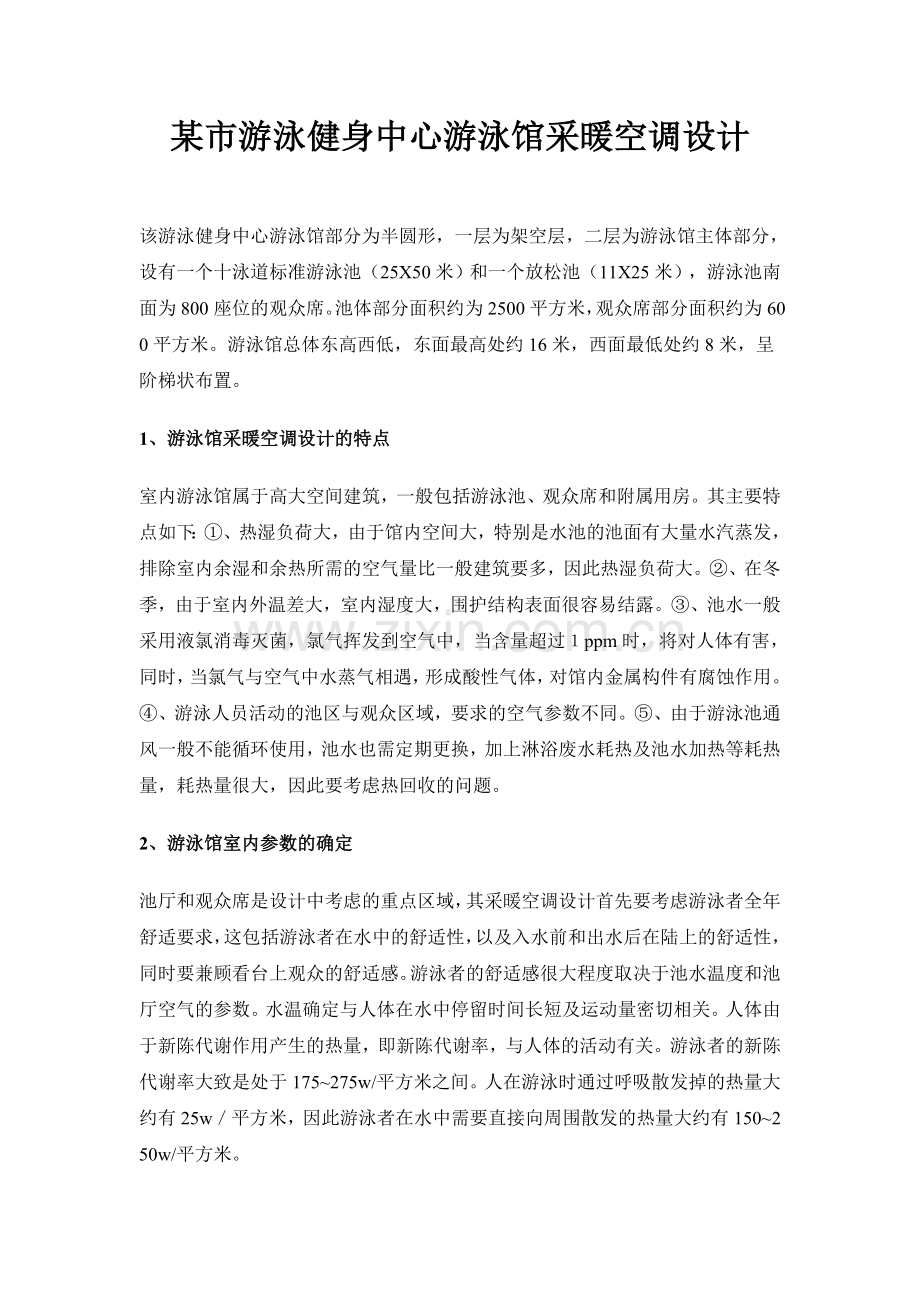

某市游泳健身中心游泳馆采暖空调设计该游泳健身中心游泳馆部分为半圆形，一层为架空层，二层为游泳馆主体部分，设有一个十泳道标准游泳池（25X50米）和一个放松池（11X25米），游泳池南面为800座位的观众席。池体部分面积约为2500平方米，观众席部分面积约为600平方米。游泳馆总体东高西低，东面最高处约16米，西面最低处约8米，呈阶梯状布置。1、游泳馆采暖空调设计的特点室内游泳馆属于高大空间建筑，一般包括游泳池、观众席和附属用房。其主要特点如下：、热湿负荷大，由于馆内空间大，特别是水池的池面有大量水汽蒸发，排除室内余湿和余热所需的空气量比一般建筑要多，因此热湿负荷大。、在冬季，由于室内外温差大，室内湿度大，围护结构表面很容易结露。、池水一般采用液氯消毒灭菌，氯气挥发到空气中，当含量超过ppm时，将对人体有害，同时，当氯气与空气中水蒸气相遇，形成酸性气体，对馆内金属构件有腐蚀作用。、游泳人员活动的池区与观众区域，要求的空气参数不同。、由于游泳池通风一般不能循环使用，池水也需定期更换，加上淋浴废水耗热及池水加热等耗热量，耗热量很大，因此要考虑热回收的问题。2、游泳馆室内参数的确定池厅和观众席是设计中考虑的重点区域，其采暖空调设计首先要考虑游泳者全年舒适要求，这包括游泳者在水中的舒适性，以及入水前和出水后在陆上的舒适性，同时要兼顾看台上观众的舒适感。游泳者的舒适感很大程度取决于池水温度和池厅空气的参数。水温确定与人体在水中停留时间长短及运动量密切相关。人体由于新陈代谢作用产生的热量，即新陈代谢率，与人体的活动有关。游泳者的新陈代谢率大致是处于175275w/平方米之间。人在游泳时通过呼吸散发掉的热量大约有25w平方米，因此游泳者在水中需要直接向周围散发的热量大约有150250w/平方米。对于人体所处的环境温度的要求，活动量大时要比活动量小时稍低，故人体在水中处于静态所取得的热平衡条件，水温大致是在33.133.4的情况下。随着活动量的增加，水温便应相应降低，国际游泳池设计标准规定水温2628。与此同时，考虑到游泳者的舒适感，其空气参数也很重要。一般认为池厅内的温度要高于池水温度12。本馆作为专业训练比赛馆，池水温度控制在26左右，空气温度控制在28左右。而空气湿度太大，室内露点太高，室内表面容易结露；湿度太低，陆上人员容易产生寒冷感，池厅湿度控制在60%左右。气流到达人体上的末端风速度也要控制在0.25m/s左右。3、池厅采暖设计在冬季，根据游泳馆各部分空气参数不同，将其划分为泳池大厅、观众席及附房三部分。3.1 泳池大厅冬季池厅采用热风采暖和地板辐射采暖相结合的方式，在池厅上部设有6根500的主送风管，通过84个250圆柱型旋流送风口，将45热风送至池厅区域，以保证池厅温度。同时，在泳池四周走道地面敷设15交联聚乙烯（PEX）管，采用双蛇型布置，管间距为20cm，每25 m240 m2为一个盘管区域，供水温度采用4560，温差控制在510，地板表面温度控制在3035，热负荷约为70140W/ m2。这种辐射采暖方式能使室内温度梯度分布合理，使靠近地面的有效温度高于室内上部空气温度，形成独特的微气候条件，使提供的热量在人的脚部较强，头部较温和，从而给人以脚暖头凉的舒适感觉。由于池水有消毒化学物质散发，空气含湿量高及人体发出的气味等原因，泳池采用不循环的全新风系统。为使气流畅通，防止水蒸气升至屋顶，在泳池四周痰槽内设有排风口，通过设于一层管廊的排风管排至三层平台，经新风换气机换热后，排至室外。3.2 观众席在举行比赛时，由于观众席人数多，密度大，新风需求量大。若其空气参数与池厅相同，对于观众就很不舒服。同时，观众席与池厅温差又不能太大，以防止观众席温度自然上升到池厅温度。因此，在观众席采用侧送下回的送回风方式，即在观众席后部走廊上方设置10个1000X400的单层百叶送风口送风，送风温度为40，在座位下均布回风口，使观众席成为一个相对独立的供暖区域。通过大风量，小温差，使得观众席温度达到较为舒适要求。3.3 池厅附属用房对于池厅附属用房，即办公室、竞赛用房、教室等均采用暗装风机盘管+热水供暖。在更衣室、淋浴间及卫生间均采用暗装风机盘管+热水供暖4、空调及通风方式夏季，对于池厅部分，不作空调要求，通过开启排风机（与消防排烟风机共用），即可满足池厅的通风换气及负压要求。对于观众席，在比赛时开启空气处理机，通过侧送下回的气流方式，保证观众席的舒适要求。对于池厅附属用房，均采用暗装风机盘管+冷水制冷。更衣室的通风主要是控制空气中的含湿量，保持地面干燥，控制人体和呼吸的气味，提供所需的新鲜空气量。更衣室设置独立的通风系统，其排风口设在房间下部，与室内的长凳设计为一体，能很好地排除足部和鞋袜散发的气味。更衣室换气次数为6。淋浴室和厕所均设置独立的排风系统，通过吊顶式房间通风机排出室外。淋浴室排气次数为8，厕所排气次数为10。通过排气次数的不同，来控制空气的流向。游泳馆正压度控制为厕所淋浴室更衣室高湿房间：池厅低湿房间。在池厅通向其他房间的出口，均设置空气风幕，以阻止湿空气的侵入。5、防结露措施池厅内相对湿度大，温度高，冬天室外温度偏低时，外窗玻璃、屋面底板和外墙内表面，均容易出现结露。根据国际游泳池设计标准规定，池厅内空气的含湿量不能大于14g/kg，即相当于空气露点温度不超过20。为达到上述要求，在池厅内采用热风防结露。在池厅上部共设置了五台5000m3空气处理机，通过5根400玻璃钢风管，在风管斜向上侧均匀布置42个条缝送风口，向屋面底板送热风，以提高屋面底板内壁温度。另外，在池厅外窗中部梁下及玻璃门上沿设置了一排风幕，向下吹风，以保证下部玻璃内壁的温度。6、节能和热回收由于池厅采用不循环的全空气系统，加上室内空气焓值很高，若直接将室内空气排出室外，将造成能源的极大浪费。根据国外的资料综合分析，在冬季总耗热量中，用于池区采暖和送排风的热量约占总耗热的1/2。游泳馆采用空气-空气热回收系统，即利用进风和排风两股不同空气的温差，通过新风处理机，对进风进行预热，以达到热回收的目的（如下图所示）。为此，在三层平台处设一60000m3的全热回收型新风换气机（焓回收率达70%以上），池厅排出的热风经新风换气机后排出，而进入池厅的新风则经新风换气机预热后送至空气处理机，从而使供暖负荷减低，达到节能的目的。
