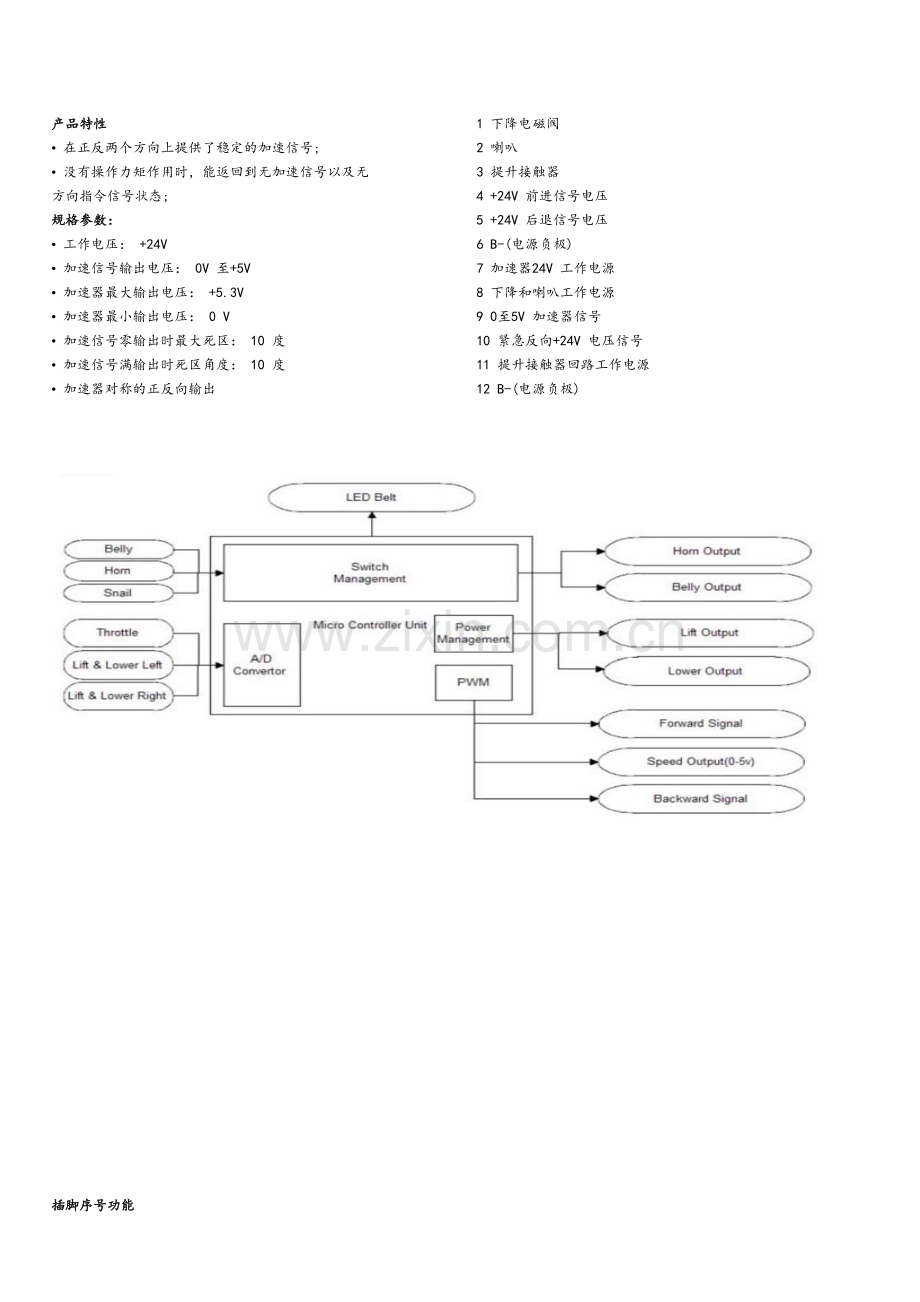

产品特性
• 在正反两个方向上提供了稳定的加速信号;
• 没有操作力矩作用时，能返回到无加速信号以及无
方向指令信号状态;
规格参数：
• 工作电压： +24V
• 加速信号输出电压： 0V 至+5V
• 加速器最大输出电压： +5.3V
• 加速器最小输出电压： 0 V
• 加速信号零输出时最大死区： 10 度
• 加速信号满输出时死区角度： 10 度
• 加速器对称的正反向输出

插脚序号功能
1 下降电磁阀
2 喇叭
3 提升接触器
4 +24V 前进信号电压
5 +24V 后退信号电压
6 B-(电源负极)
7 加速器24V 工作电源
8 下降和喇叭工作电源
9 0至5V 加速器信号
10 紧急反向+24V 电压信号
11 提升接触器回路工作电源
12 B-(电源负极)
