南区空调机723rd.doc

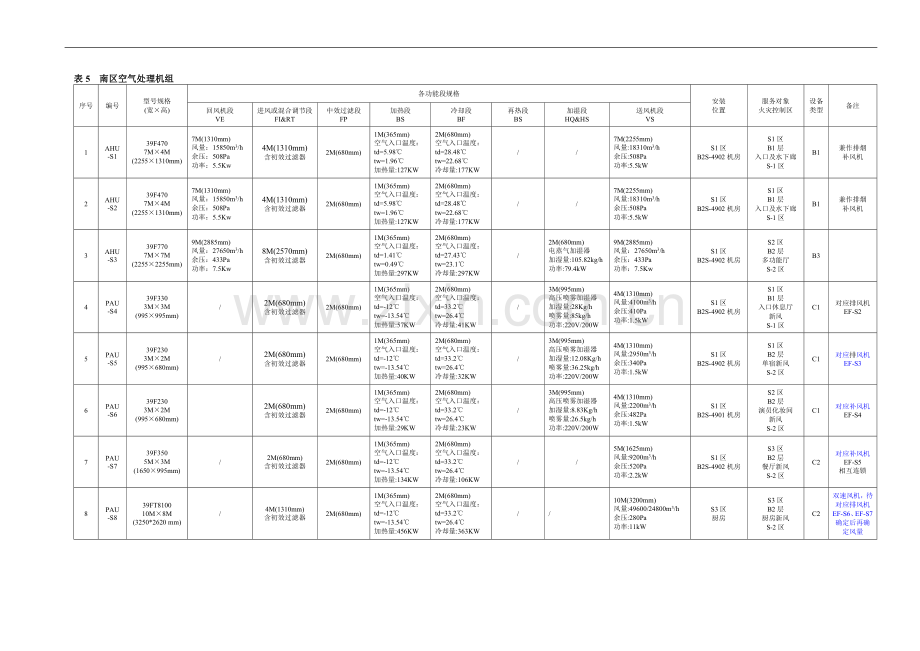

表5 南区空气处理机组
序号
编号
型号规格
(宽×高)
各功能段规格
安装
位置
服务对象
火灾控制区
设备类型
备注
回风机段
VE
进风或混合调节段
FI&RT
中效过滤段
FP
加热段
BS
冷却段
BF
再热段
BS
加湿段
HQ&HS
送风机段
VS
1
AHU
-S1
39F470
7M×4M
(2255×1310mm)
7M(1310mm)
风量：15850m3/h
余压：508Pa
功率：5.5Kw
4M(1310mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=5.98℃
tw=1.96℃
加热量:127KW
2M(680mm)
空气入口温度：
td=28.48℃
tw=22.68℃
冷却量:177KW
/
/
7M(2255mm)
风量:18310m3/h
余压:508Pa
功率:5.5kW
S1区
B2S-4902机房
S1区
B1层
入口及水下廊
S-1区
B1
兼作排烟
补风机
2
AHU
-S2
39F470
7M×4M
(2255×1310mm)
7M(1310mm)
风量：15850m3/h
余压：508Pa
功率：5.5Kw
4M(1310mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=5.98℃
tw=1.96℃
加热量:127KW
2M(680mm)
空气入口温度：
td=28.48℃
tw=22.68℃
冷却量:177KW
/
/
7M(2255mm)
风量:18310m3/h
余压:508Pa
功率:5.5kW
S1区
B2S-4902机房
S1区
B1层
入口及水下廊
S-1区
B1
兼作排烟
补风机
3
AHU
-S3
39F770
7M×7M
(2255×2255mm)
9M(2885mm)
风量：27650m3/h
余压：433Pa
功率：7.5Kw
8M(2570mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=1.41℃
tw=0.49℃
加热量:297KW
2M(680mm)
空气入口温度：
td=27.43℃
tw=23.1℃
冷却量:297KW
/
2M(680mm)
电蒸气加湿器
加湿量:105.82kg/h
功率:79.4kW
9M(2885mm)
风量：27650m3/h
余压：433Pa
功率：7.5Kw
S1区
B2S-4902机房
S2区
B2层
多功能厅
S-2区
B3

4
PAU
-S4
39F330
3M×3M
(995×995mm)
/
2M(680mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=-12℃
tw=-13.54℃
加热量:57KW
2M(680mm)
空气入口温度：
td=33.2℃
tw=26.4℃
冷却量:41KW
/
3M(995mm)
高压喷雾加湿器
加湿量:28Kg/h
喷雾量:85kg/h
功率:220V/200W
4M(1310mm)
风量:4100m3/h
余压:410Pa
功率:1.5kW
S1区
B2S-4902机房
S1区
B1层
入口休息厅
新风
S-1区
C1
对应排风机
EF-S2
5
PAU
-S5
39F230
3M×2M
(995×680mm)
/
2M(680mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=-12℃
tw=-13.54℃
加热量:40KW
2M(680mm)
空气入口温度：
td=33.2℃
tw=26.4℃
冷却量:32KW
/
3M(995mm)
高压喷雾加湿器
加湿量:12.08Kg/h
喷雾量:36.25kg/h
功率:220V/200W
4M(1310mm)
风量:2950m3/h
余压:340Pa
功率:1.5kW
S1区
B2S-4902机房
S1区
B2层
单宿新风
S-2区
C1
对应排风机
EF-S3
6
PAU
-S6
39F230
3M×2M
(995×680mm)

2M(680mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=-12℃
tw=-13.54℃
加热量:29KW
2M(680mm)
空气入口温度：
td=33.2℃
tw=26.4℃
冷却量:23KW
/
3M(995mm)
高压喷雾加湿器
加湿量:8.83Kg/h
喷雾量:26.5kg/h
功率:220V/200W
4M(1310mm)
风量:2200m3/h
余压:482Pa
功率:1.5kW
S1区
B2S-4901机房
S2区
B2层
演员化妆间
新风
S-2区
C1
对应补风机
EF-S4
7
PAU
-S7
39F350
5M×3M
(1650×995mm)
/
2M(680mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=-12℃
tw=-13.54℃
加热量:134KW
2M(680mm)
空气入口温度：
td=33.2℃
tw=26.4℃
冷却量:106KW
/
/
5M(1625mm)
风量:9200m3/h
余压:520Pa
功率:2.2kW
S1区
B2S-4902机房
S3区
B2层
餐厅新风
S-2区
C2
对应补风机
EF-S5
相互连锁
8
PAU
-S8
39FT8100
10M×8M
(3250*2620 mm)
/
4M(1310mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=-12℃
tw=-13.54℃
加热量:456KW
2M(680mm)
空气入口温度：
td=33.2℃
tw=26.4℃
冷却量:363KW
/
/
10M(3200mm)
风量:49600/24800m3/h
余压:280Pa
功率:11kW
S3区
厨房
S3区
B2层
厨房新风
S-2区
C2
双速风机，待对应排风机
EF-S6、EF-S7
确定后再确定风量

序号
编号
型号规格
(宽×高)
各功能段规格
安装
位置
服务对象
火灾控制区
设备类型
备注
回风机段
VE
进风或混合调节段
FI&RT
中效过滤段
FP
加热段
BS
冷却段
BF
再热段
BS
加湿段
HQ&HS
送风机段
VS
9
AHU
-S9
39F340
4M×3M
(1310*995 mm)
/
2M(680mm)
含初效过滤器
/
1M(365mm)
空气入口温度：
td=20℃
tw=11.04℃
加热量:22.7KW
2M(680mm)
空气入口温度：
td=26℃
tw=20.42℃
冷却量:41.7KW
/
/
4M(1310mm)
风量:7560m3/h
余压:360Pa
功率:2.2kW
S1区
B1S-4909机房
S1区
B1层各房间
S-1区
C4’

10
AHU
-S9’
39F340
4M×3M
(1310*995 mm)
/
2M(680mm)
含初效过滤器
/
1M(365mm)
空气入口温度：
td=20℃
tw=11.04℃
加热量:22.7KW
2M(680mm)
空气入口温度：
td=26℃
tw=20.42℃
冷却量:41.7KW
/
/
4M(1310mm)
风量:7560m3/h
余压:360Pa
功率:2.2kW
S1区
B1S-4910机房
S1区
B1层各房间
S-1区
C4’

11
AHU
-S10
39F570
7M×5M
(2255*1625 mm)
/
3M(995mm)
含初效过滤器
/
1M(365mm)
空气入口温度：
td=20℃
tw=11.04℃
加热量:40.5KW
2M(680mm)
空气入口温度：
td=25℃
tw=19.55℃
冷却量:83.4KW

7M(2255mm)
风量:19800m3/h
余压:400Pa
功率:4kW
S3区
B1S-49机房
S3区
B1层餐厅
S-3区
C4’

12
AHU
-S11
39F680
8M×6M
(2570*1940 mm)
9M(2885mm)
风量：32500m3/h
余压：300Pa
功率：15Kw
8M(2570mm)
含初效过滤器
2M(680mm)
1M(365mm)
空气入口温度：
td=5.98℃
tw=1.96℃
加热量:180KW
2M(680mm)
空气入口温度：
td=33.2℃
tw=26.4℃
冷却量:434KW
/
/
9M(2885mm)
风量:32500m3/h
余压:300Pa
功率:15kW
S4区
机房
S4区
B2
制冷机房
S-3区
B1

13
AHU
-S12
39F570
7M×5M
(2255*1625 mm)
8M(2570mm)
风量：22100m3/h
余压：300Pa
功率：7.5Kw
6M(1940mm)
含初效过滤器
/
/
2M(680mm)
空气入口温度：
td=33.2℃
tw=26.4℃
冷却量:96KW
/
/
8M(2570mm)
风量:22100m3/h
余压:300Pa
功率:7.5kW
S4区
机房
S4区
B1
热力机房
S-3区
B2

14
AHU
-S13
39F570
7M×5M
(2255*1625 mm)
8M(2570mm)
风量：22100m3/h
余压：300Pa
功率：7.5Kw
6M(1940mm)
含初效过滤器
/
/
2M(680mm)
空气入口温度：
td=33.2℃
tw=26.4℃
冷却量:96KW
/
/
8M(2570mm)
风量:22100m3/h
余压:300Pa
功率:7.5kW
S4区
机房
S4区
B1
变配电机房
S-3区
B2

15
PAU
-S14
DBFPX3
（吊顶式
空调机组）
(1166×986
×500 mm）
加热盘管：空气入口温度td=-12℃ tw=-13.54℃ 加热量22KW
送风机：风量2640m3/h 余压200Pa 功率0.55 kW
带初效过滤器
S6区
前室
S6区
C3

16
PAU
-S15
DBFPX3
（吊顶式
空调机组）
(1166×986
×500 mm）
加热盘管：空气入口温度td=-12℃ tw=-13.54℃ 加热量22KW
送风机：风量2640m3/h 余压200Pa 功率0.55 kW
带初效过滤器
S7区
机房
S7区
C3
