水利水电工程

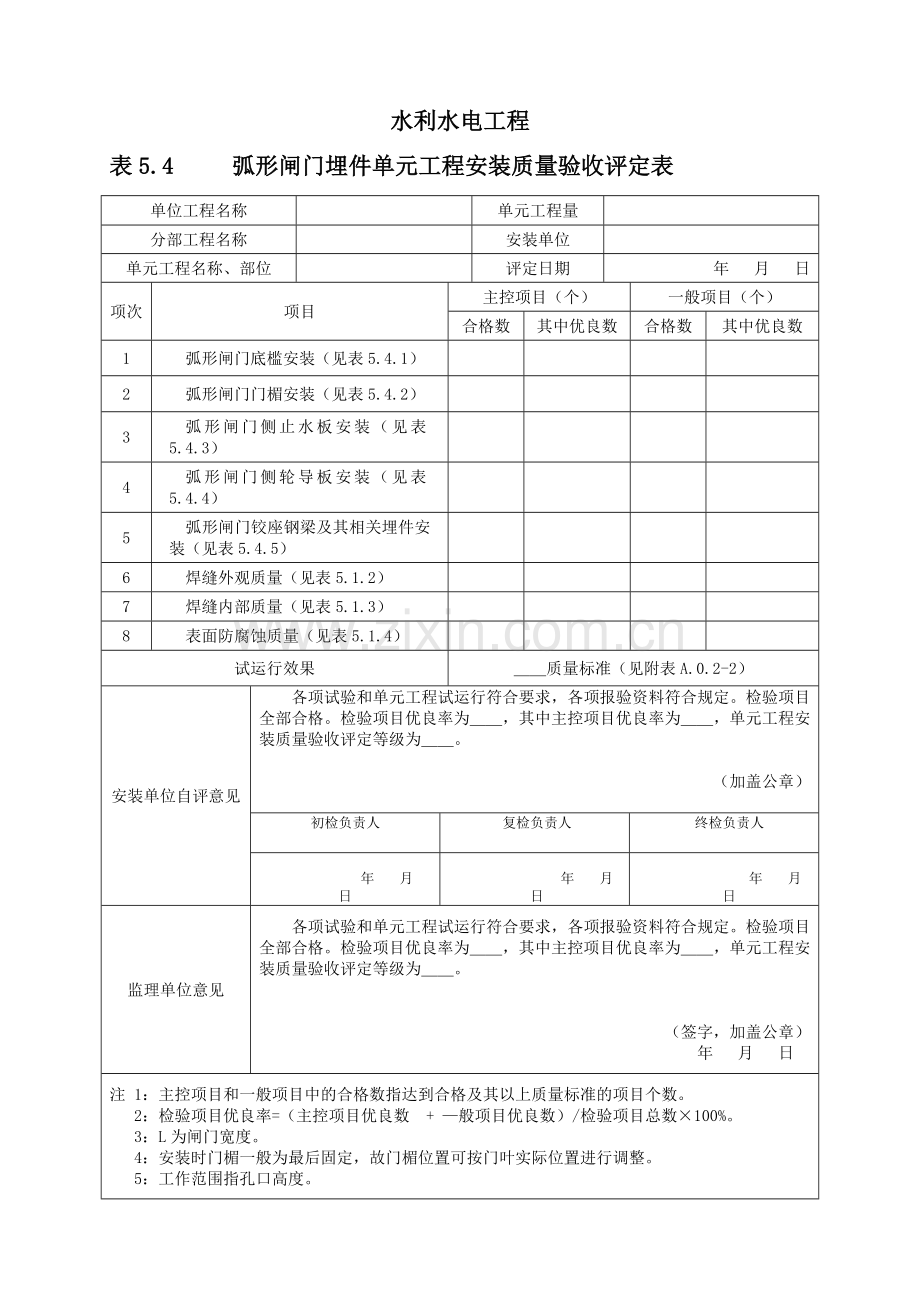

表5.4 弧形闸门埋件单元工程安装质量验收评定表
单位工程名称

单元工程量

分部工程名称

安装单位

单元工程名称、部位

评定日期
年 月 日
项次
项目
主控项目（个）
一般项目（个）
合格数
其中优良数
合格数
其中优良数
1
弧形闸门底槛安装（见表5.4.1）

2
弧形闸门门楣安装（见表5.4.2）

3
弧形闸门侧止水板安装（见表5.4.3）

4
弧形闸门侧轮导板安装（见表5.4.4）

5
弧形闸门铰座钢梁及其相关埋件安装（见表5.4.5）

6
焊缝外观质量（见表5.1.2）

7
焊缝内部质量（见表5.1.3）

8
表面防腐蚀质量（见表5.1.4）

试运行效果
＿＿质量标准（见附表A.0.2-2）
安装单位自评意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为＿＿，其中主控项目优良率为＿＿，单元工程安装质量验收评定等级为＿＿。

（加盖公章）

初检负责人
复检负责人
终检负责人

年 月 日

年 月 日

年 月 日
监理单位意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为＿＿，其中主控项目优良率为＿＿，单元工程安装质量验收评定等级为＿＿。

（签字，加盖公章）
年 月 日
注 1：主控项目和一般项目中的合格数指达到合格及其以上质量标准的项目个数。
2：检验项目优良率=（主控项目优良数 + —般项目优良数）/检验项目总数×100%。
3：L为闸门宽度。
4：安装时门楣一般为最后固定，故门楣位置可按门叶实际位置进行调整。
5：工作范围指孔口高度。
水利水电工程
表5.4.1 弧形闸门底槛安装质量检查表
分部工程名称

单元工程名称

安装部位

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量等级
1
2
3
…
主
控
项
目
1
对孔口中心线6（工作范围内）
±5.0

2
工作表面一端对另一端的高差
L＜10000
2.0

L≥1OOOO
3.0

3
工作表面平面度
2.0

4
工作表面组合处的错位
1.0

5
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
1.0

100≤B≤200
1.5

B＞200
2.0

一般项目
1
里程
±5.0

2
高程
±5.0

检查意见：
主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。
测量人

年 月 日
安装单位
评定人

年 月 日
监理工程师

年 月 日
水利水电工程
表5.4.2 弧形闸门门楣安装质量检查表
分部工程名称

单元工程名称

安装部位

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量
等级
1
2
3
…
主
控
项
目
1
门楣中心对底槛面的距离h
±3.0

2
工作表面平面度
2.0

3
工作表面组合处的错位
0.5

4
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
1.0

100≤B≤200
1.5

一般项目
1
里程
+2.0
-1.0

检查意见：
主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。
测量人

年 月 日
安装单位
评定人

年 月 日
监理工程师

年 月 日
水利水电工程
表5.4.3 弧形闸门侧止水板安装质量检查表
分部工程名称

单元工程名称

安装部位

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
允许偏差（mm）
实测值
（mm）
合格数
优良数
质量
等级
潜孔式
露顶式
1
2
3
…
主
控
项
目
1
对孔口中心线6（工作范围内）
±2.0
+3.0
-2.0

2
工作表面平面度
2.0
2.0

3
工作表面组合处的错位
1.0
1.0

4
侧止水板和侧轮导板中心线的曲率半径
±5.0
±5.0

5
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
1.0
1.0

100≤B≤200
1.5
1.5

B＞200
2.0
2.0

一般项目
1
对孔口中心线b（工作范围外）
+4.0
-2.0
+6.0
-2.0

2
表面扭曲值ƒ
工作范围外允许增加值
2.0
2.0

检查意见：
主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。
测量人

年 月 日
安装单位
评定人

年 月 日
监理工程师

年 月 日
水利水电工程
表5.4.4 弧形闸门侧轮导板安装质量检查表
分部工程名称

单元工程名称

安装部位

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量
等级
1
2
3

主
控
项
目
1
对孔口中心线b（工作范围内）
+3.0
-2.0

2
工作表面平面度
2.0

3
工作表面组合处的错位
1.0

4
侧止水板和侧轮导板中心线的曲率半径
±5.0

5
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
2.0

100≤B≤200
2.5

B＞200
3.0

一般项目
1
对孔口中心线 b（工作范围外）
+6.0
-2.0

2
表面扭曲值ƒ
工作范围外允许增加值
2.0

检查意见：
主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。
测量人

年 月 日
安装单位
评定人

年 月 日
监理工程师

年 月 日
水利水电工程
表5.4.5 弧形闸门铰座钢梁及其相关埋件安装质量检查表
分部工程名称

单元工程名称

安装部位

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格
数
优良
数
质量
等级
潜孔式
露顶式
1
2
3
…

主
控
项
目
1
铰座
钢梁
铰座钢梁里程
±1.5

2
铰座钢梁高程
±1.5

3
铰座钢梁中心对孔口中心距离
±1.5

4
铰座钢梁倾斜度
L/1000

1
埋件
两侧止水板间距离
+4.0
-3.0
+5.0
-3.0

2
两侧轮导板距离
+5.0
-3.0
+5.0
-3.0

一般项目
1
铰座
钢梁
铰座基础螺栓中心
1.0

1
埋件
底槛中心与铰座中心水平距离
±4.0
±5.0

2
铰座中心和底槛垂直距离
±4.0
±5.0

3
侧止水板中心曲率半径
±4.0
±6.0

检查意见：
主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。
测量人

年 月 日
安装单位
评定人

年 月 日
监理工程师

年 月 日
注：L为铰座钢梁倾斜的水平投影尺寸。
