[北京]10kV架空线路入地工程项目管理实施规划(附多图).doc

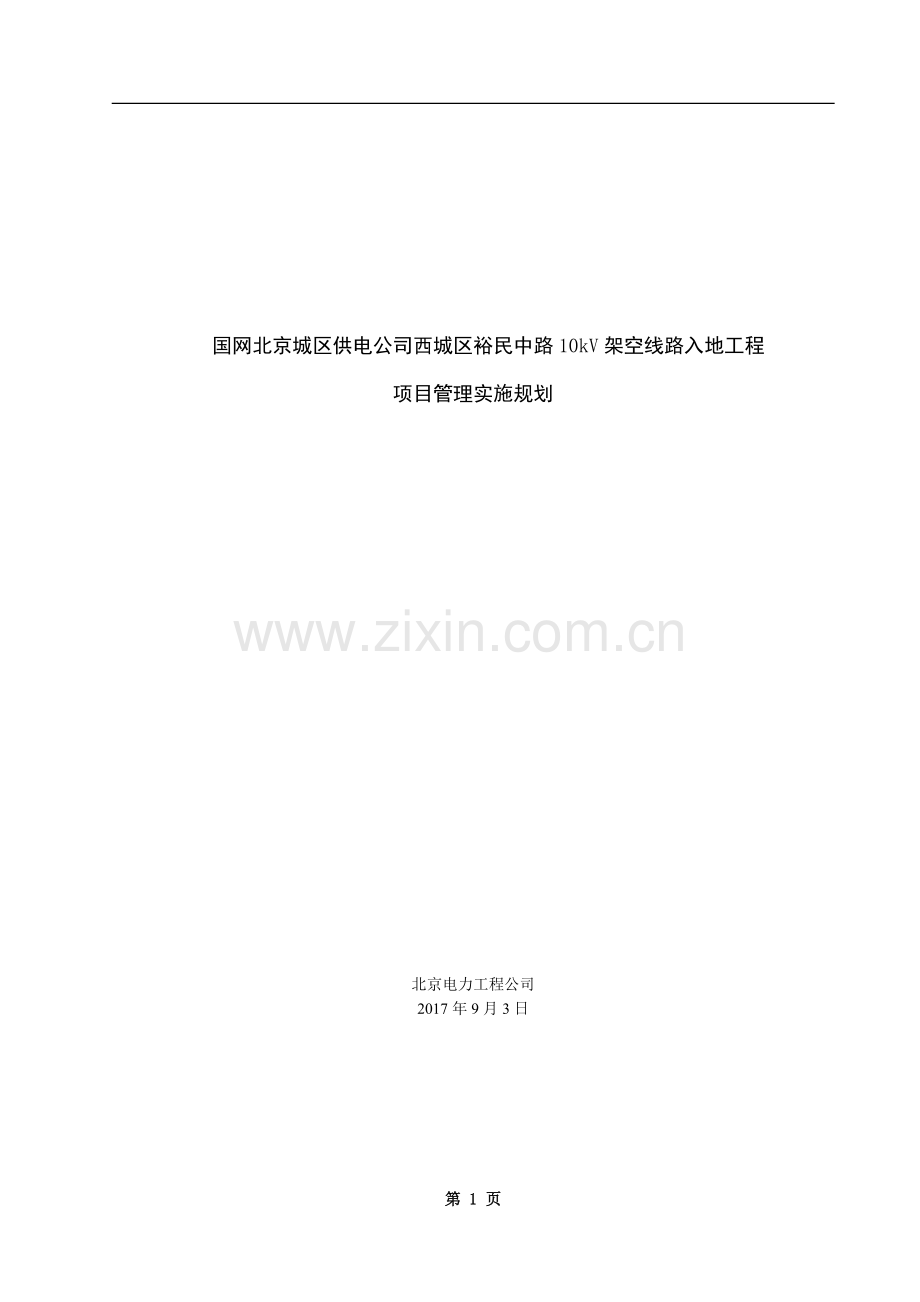

国网北京城区供电公司西城区裕民中路10kV架空线路入地工程
项目管理实施规划

北京电力工程公司
2017年9月3日

批 准： （企业技术负责人） 年 月 日

审 核： （企业安全管理部门） 年 月 日

（企业质量管理部门） 年 月 日

（企业技术管理部门） 年 月 日

编 写： （项目经理） 年 月 日

（主要编写人员） 年 月 日

目 录
1. 编制依据 1
1.1质量施工标准编制依据 1
1.2 安全施工标准编制依据 2
2工程概况与工程实施条件分析 4
2.1 工程概述 4
2.2 工程设计特点、工程量 4
2.3 施工实施条件及自然环境分析 11
3 项目施工管理组织结构 13
3.1 项目管理组织结构 13
3.2项目管理职责 14
3.3工程主要负责人简介 18
4 工期目标和施工进度分析 20
4.1工期目标及分解 20
4.2施工进度计划及编制说明 20
4.3进度计划图表 20
4.4 进度计划风险分析及控制措施 20
5　质量管理体系 23
5.1质量目标及分解 23
5.2质量管理组织机构 24
5.3质量管理主要职责 24
5.4质量控制措施 26
5.5 质量薄弱环节及预防措施 27
5.6 关键工序的质量控制 32
6安全管理体系 37
6.1安全目标及分解 37
6.2安全管理组织机构 39
6.3安全管理主要职责 40
6.4安全控制措施 42
6.5危险点、薄弱环节分析预测及预防措施 50
7　环境保护与文明施工体系 53
7.1施工引起的环保问题及保护措施 54
7.2 文明施工的目标、组织结构和实施方案 56
8　工地管理和施工平面布置 59
8.1施工平面布置 59
8.2 工地管理方案与制度 59
9　施工方法与资源需求计划 61
9.1劳动力需求计划及计划投入的施工队伍 61
9.2施工方法及主施工机具选择 61
9.3施工机具需求计划 97
9.4材料、消耗材料需求计划 99
9.5 资金需求计划 101
10　施工管理与协调 102
10.1技术管理及要求 102
10.2物资管理及要求 104
10.3资金管理及要求 104
10.4作业队伍及管理人员管理及要求 105
10.5协调工作 105
10.6分包计划与分包管理 105
10.7计划、统计和信息管理 106
10.8 资料管理 107
11主要技术经济指标 109
11.1项目技术经济指标 109
11.2降低成本计划与措施 109

第 98 页

1. 编制依据
1.1质量施工标准编制依据
《砌体工程施工质量验收规范》（GB50203-2011）
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
《电气装置安装工程盘、柜及二次回路验收规范》（GB50171-92）
《电气装置安装工程高压电器施工及验收规范》（GB147-2010）
《电气装置安装工程母线装置施工及验收规范》（GB149-2010）
《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》（GB148-2010）
《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）
《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）
《电气装置安装工程 电气设备交接试验标准》（GB 50150-2006）
《建设工程文件归档规范》 (GB/T 50328-2014)
《建设工程项目管理规范》 (GB/T 50326-2006)
《电力电缆线路试验规程》(Q/GDW 11316—2014)
《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）
《电力工程电缆防火封堵施工工艺导则》(DL/T 5707-2014)
绿色施工导则（建质【2007】223号）
国家电网公司电网建设项目档案管理办法（试行）（国家电网办【2010】250号）
关于印发《协调统一基建类和生产类标准差异条款》的通知（国家电网科〔2011〕12号）
《电力建设工程施工技术管理导则》(国家电网工[2003]153号)
《输变电工程项目职业安全健康管理体系和质量管理体系程序文件》(国家电网公司基建部 2016年)
《国家电网公司输变电工程施工分包管理办法》（国网（基建/3）181-2015）
《国家电网公司输变电工程设计变更与现场签证管理办法》(国网（基建/3）185-2015)
《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建/3）187-2015）
《国家电网公司电力安全工作规程（配电部分）（试行）》
《国家电网公司施工项目部标准化管理手册》（2014年版）
《配电网施工工艺及验收规范》
《国网北京市电力公司10千伏电缆接头制作管理规范》
《北京市电力公司电气设备交接规程》（2011年版）
《电缆专业作业指导书》（北京电力工程公司）
1.2 安全施工标准编制依据
一、 国家及地方法律、法规管理执行文件
序号
名 称
颁发日期
颁发单位
备 注
1
北京市安全生产条例
2004.9.
北京市
人大常委会

2
生产安全事故报告和调查处理条例（国务院令第 493 号）
2007.4
国务院

3
地下工程穿越交通设施安全监管暂行办法
2008.1
北京市路政局

4
北京市有限空间作业安全生产规范（试行）
2009.1
北京市安监局

5
国网安质部关于转发国家发展和改革委员会《电力建设工程施工安全监督管理办法》的通知
2015.8.25
国家发展和改革委员会

6
漏电保护器安装和运行（GB13955－2005）
2005.02.06
国家标准委员会

7
施工现场临时用电安全技术规范
2005
JGJ46-2005

二、 安全工器具及安全设施类法律、法规管理执行文件
序号
名 称
颁发日期
颁发单位
备 注
1
国家电网公司安全设施标准（Q/GDW 434.1-2010）
2010.3
国家电网公司

2
国家电网公司电力安全工器具管理规定（国网（安监/4）289-2014）
2014
国家电网公司

3
杆塔作业防坠落装置（Q/GDW 162-2007）
2007.11
国家电网公司

三、 电力行业法律、法规管理执行文件
序号
名 称
颁发日期
颁发单位
备 注
1
《国家电网公司安全生产反违章工作管理办法》 (国网（安监/3） 156-2014) 和《国家电网公司电力可靠性工作管理办法》 (国网（ 安监/2）105-2014)
2014.4
国家电网公司

2
《国家电网公司安全工作规定》国网（安监/2）406-2014
2014.10.1
国家电网公司

3
国家电网公司关于印发《国家电网公司基建管理通则》等27项通用制度的通知（国家电网企管[2015]221号）
2015.2.28
国家电网公司

4
《国家电网公司电力安全工作规程（配电部分）》（试行）（国家电网安质〔2014〕265号）
2014.2.21
国家电网公司

四、 北京市电力公司法律、法规管理执行文件
序号
名 称
颁发日期
颁发单位
备 注
1
《国网北京市电力公司有限空间作业安全工作规定》（京电安〔2014〕 25 号）
2014.7.18
国网北京市电力公司

2
国网北京市电力公司安全巡检工作规范（京电安〔2017〕29号）
2017.3.21
国网北京市电力公司

3
国网电力安全工作规程工作票填写执行规范及补充条款（京电安〔2015〕18号）
2015.4.23
国网北京市电力公司

4
安全双准入管理规定（京电安〔2016〕 9号 ）
2016.3.16
国网北京市电力公司

5
国网北京市电力公司供电设施分界分工管理规定（京电运检〔2016〕 133号 ）
2016.10.10
国网北京市电力公司

6
国网北京市电力公司生产作业安全风险预警管控管理规定（京电安〔2016〕 32号 ）
2016.10.12
国网北京市电力公司

7
北京市电力公司特种设备与特种作业人员安全管理规定（京电安〔2016〕34号）
2016.10.31
国网北京市电力公司

五、 北京电力工程公司法律、法规管理执行文件
序号
名 称
颁发日期
颁发单位
备 注
1
关于印发北京电力工程公司安全事故隐患排查治理实施细则的通知（工程安〔2012〕18号）
2012.9.10
北京电力工程公司

2
北京电力工程公司反外力工作管理办法实施细则
2013.11
北京电力工程公司

3
《北京电力工程公司安全生产奖惩实施细则（工程安〔2014〕37 号）
2014.12.15
北京电力工程公司

4
北京电力工程公司安全职责（工程安〔2015〕18 号）
2015.5
北京电力工程公司

2工程概况与工程实施条件分析
2.1 工程概述
裕民中路地处北京市西城区，北起裕民路，南至北三环中路，道路全长约0.48公里。本工程的主要工作内容是将裕民中路（裕民路-北三环）段道路两侧架空线路入地改造为电缆网供电，将北极寺110kV变电站10kV五路居与北极变电站10kV土城路形成单环网或单环网的一部分。需新建10kV电缆ZC-YJY22-8.7/15kV-3*300mm²总长2043米，ZC-YJY22-8.7/15kV-3*150mm²总长475米，ZC-YJY22-0.6/1kV-4*240mm²总长1498米，ZC-YJY22-0.6/1kV-4*120mm²总长115米，新装400kVA箱变4台，新装630kVA箱变,5台，新装2K2G开闭器1台，新装6K开闭器1台，新装2K4G开闭器2台.本工程涉及土建施工、10kV电缆敷设及附件安装、管道光缆施工、架空线路切改。

工程涉及的主要单位：
建设单位：国网北京市电力公司
建设管理单位：国网北京市电力公司城区供电公司
设计单位：北京开元诚讯电力工程设计有限公司
监理单位：北京吉北电力工程咨询有限公司
施工单位：北京电力工程公司
2.2 工程设计特点、工程量
2.2.1工程设计特点
本工程主要是将裕民中路道路两侧架空入地改造为电缆网供电，将10kV北极寺路与10kV五路居路做联络形成单环网。现状北极寺路负载率45%，五路居路负载率36%，联络后两条线路均能有效转供负荷，满足线路N-1校验。
2.2.2工程量
一、主要工作量
土建：
新做直线井4座；新做三通井8座；新做四通井1座；改造三通井2座；新做12φ150mm+2φ150mm管（CPVC管）539米；新敷设12φ150mm+2φ150mmMPP管154米；新敷设12φ150mm+2φ150mm加管87米；新装五防加重型井盖44套；新做警示型监控井盖28套。
10kV电缆：
新敷设ZC-YJY22-8.5/15kV-3*300mm2电力电缆2043米；新做8.5/15kV-3*300mm2冷缩电缆中间接头2套；新做8.5/15kV-3*300mm2冷缩电缆终端头26套；
新敷设ZC-YJY22-8.5/15kV-3*150mm2电力电缆475米；新做8.5/15kV-3*150mm2冷缩电缆中间接头6套；新做8.5/15kV-3*150mm2冷缩电缆终端头6套。
1kV电缆：
新做地箱20台；新做墙箱3台；新敷设ZC-YJY22-0.6/1kV-4*240mm2电力电缆1498米；新做0.6/1kV-4*240mm2户内热缩电缆终端头40套；
新敷设ZC-YJY22-0.6/1kV-4*120mm2电力电缆115米；新做0.6/1kV-4*120mm2户内热缩电缆终端头6套；
通信：
新敷设非金属管道光缆1961米；新装光网络设备22套；新装光分配设备13套；新敷设非金属阻燃子管14040米；
架空线切改：
拆除JKLYJ/QN-185高压绝缘导线3587米；拆除JKLYJ-95低压绝缘导线4472米；拆除φ190/12m电杆40基；拆除φ190/10m电杆49基；拆除500kVA柱上变压器1台；拆除400kVA柱上变压器2台；拆除315kVA柱上变压器6台；拆除200kVA柱上变压器1台；拆除用户分界负荷开关6台；拆除真空开关1台；拆除隔离开关2支；拆除落地式用户界负荷开1台；拆除普通拉线10组。
二、具体要求
土建：
1.本工程电力井采用现浇结构。
2.现浇混凝土强度等级C30；埋管垫层混凝土强度等级C15；埋管包封混凝土强度等级C20；φ150CPVC拉管；钢筋φ为HPB300，为HRB400。
3.横断面：12φ150CPVC管断面双层排列，高0.62m，宽1.77m。纵断面：地面高程采用现状地面高程，埋管与其他管线垂直交叉，高程按避让现状管线高程设计。电力埋管与其他管线有矛盾时，可根据现场现状管线的埋设进行适当调整。
4.井室设计：井室埋管井间距大部分在30-60米之间，井室断面为2.0m×2.0m，结构为现场浇筑，每个井内均设双人孔、集水坑、井室接地装置、警示牌及活挂梯。拉力环距管底0.2m。顶板吊架距墙1.0m。
5.接地设计：电力埋管井井室均设置接地装置，接地极采用镀锌角钢，在井室外打设，其接地电阻不得大于10Ω。
6.全线井室间埋管应为直线。
7.管井混凝土抗渗要求为二级.
8.埋管井转角拐弯半径大于等于1.5米。
9.井室内铁件均需热浸锌防腐处理。
10.所用井套按照北京市电力公司通用订货技术条件要求执行。井套、井盖由北京电力公司有关单位认可厂家供货。
11.开槽后由甲方组织设计、运行及施工单位共同验槽、验筋，验收合格后方能进行下道工序的施工。
12.施工前对工程设计文件进行核对，复核其它专业管线高程及地面高程，同时核查现状井高程，如有矛盾之处与设计联系解决。
13.与其他管线交叉时，施工前先核实相关管线高程，应征得管线产权单位意见。
10kV电缆：
电缆选型：
根据裕民中路入地方案，综合考虑10kV电缆规格及电缆备品备件的统一性，故本工程主干线、分支及联络线电缆型号选用ZC-YJY22-8.7/15kV-3×300mm2，用户电缆选用3×150规格满足供电要求。电缆敷设在电缆夹层、电力隧道、直埋及管井中，在环境温度40℃、导体最高运行温度不超过90℃，参考现状运行电缆的技术资料，铜芯、交联聚乙烯绝缘、截面300、150平方毫米、阻燃外护套电缆的载流量不小于550A、358A，经过核算满足最大负荷需求的匹配要求，且有一定裕度。
附件选型：
主干线、分支及联络线电缆户内终端、户外终端及中间接头均选用冷缩型，型号为8.7/15kV-3×300mm²，用户电缆户内终端、户外终端及中间接头均选用冷缩型，型号为8.7/15kV-3×150mm²。
电缆接地方式：
电缆的接地方式采用两端直接接地，即在每路电缆的户内终端处，电缆钢带铠装层及金属屏蔽层经接地引线与接地装置可靠连接。接地引线为铜编织带。中间接头不接地。
防火设计：
电缆放线后，在开闭器和箱变内电缆引上孔处需用防火板和防火堵料进行封堵。
防水设计：
电缆放线后，在每路电缆两端进室穿管墙内、外两侧，采用柔性封堵材料将进出线埋管封堵，且做到不渗不漏。
电缆敷设方式 ：
电缆一部分敷设在电力管井，一部分直埋敷设，走向敷设位置详见10kV电缆敷设平面及断面图,电缆直埋敷设过街采用φ150热浸塑钢管保护，直埋敷设电缆盖板加警示带敷设，电缆在转弯处应设置不锈钢电缆地贴。
敷设方式：电缆夹层、电力隧道、电力埋管、直埋电缆、电缆上杆
电缆夹层敷设
ZC-YJY22－8.7/15kV-3×300mm2
480米
电力埋管敷设
ZC-YJY22－8.7/15kV-3×300mm2
1519米
直埋电缆
ZC-YJY22－8.7/15kV-3×300mm2
14米
电缆上杆敷设
ZC-YJY22－8.7/15kV-3×300mm2
30米

电缆盘长：
3×300mm2电缆333米1盘, 3×300mm2电缆334米1盘, 3×300mm2电缆320米1盘, 3×300mm2电缆274米1盘, 3×300mm2电缆225米1盘, 3×300mm2电缆263米1盘, 3×150mm2电缆475米1盘,
开闭器：
1.电气部分
6K开闭器内安装：10kV环网柜6面，其中进线柜1面，馈线柜5面； PT柜1面；DTU柜1面。环网柜内安装两相加零序的卡式电流互感器，负荷开关配辅助节点、电动操作机构，操作电压DC48V操作电源来自DTU屏。
4K开闭器内安装：10kV环网柜4面，其中进线柜1面，馈线柜3面；断路器柜2面，PT柜1面；DTU柜1面。环网柜内安装两相加零序的卡式电流互感器，负荷开关配辅助节点、电动操作机构，操作电压DC48V操作电源来自DTU屏。
开闭器按实际需求内安装断路器单元，为高压用户、路灯变压器等符合提供电源。真空断路器出线配置微机型保护，具备过流保护、速断保护、零序电流保护功能，保护动作于跳闸。真空断路器采用直流操作，操作电源DC48V，取自DTU屏。
2.自动化部分
开闭器内新装配网自动化测控屏1面，屏内安装配网自动化测控终端装置1台，具备光纤通信设备位置。配网自动化测控装置实点采集10kV开关信息，并上送至主站系统。
A遥测量：
（1）10kV进、出线的A、C相和零序电流。
B遥信量：
（1）10kV进、出线开关、接地开关的位置信号。
（2）10kV按每段母线合发SF6气体压力报警信号。
（3）10kV进、出线故障信号。
（4）10kV断路器出线保护动作信号。
（5）远方/当地转换信号。
（6）配电自动化装置异常信号。
C遥控量
（1）10kV进、出线开关远方拉合控制。
D信息处理方式
（1）10kV负荷开关遥信信息由DTU终端通过实点接线直接采集，10kV负荷开关故障信息由DTU测控终端通过采集到的A、C相及零序电流值进行判断后，上送至上级配电自动化系统；10kV断路器出线保护装置通过串口上送保护动作信息。10kV开关遥控功能由配电自动化测控装置执行。
（2）该开闭器采用光纤或无线通信方式，配电自动化测控终端装置以太网口与通信设备连接。通信设备安装于配电自动化测控终端屏内。
（3）通信方式采用光纤方式时使用IEC60870-5-104规约，采用无线方式时使用IEC60870-5-101规约与上级配电自动化系统通信。
E配电远方终端电源
（1）配电自动化测控终端电源采用电压互感器柜内的交流220V电源供电，并由配电自动化测控终端装置的蓄电池作为备用电源。
（2）10kV开关的电动操作机构及开关控制电源均由配电自动化测控终端装置的电源模块供电，电压为DC48V。
（3）当主电源失电后，备用电源自动投入使用，且备用电源应满足装置正常运行八小时以上要求。
箱变
1.电气部分
400KVA箱变4台，箱变高压部分安装全绝缘型SF6环网柜3面，其中进线柜1面、变压器出线柜1面，馈线柜1面；环网柜内安装两相加零序的分列方式交流互感器；负荷开关配辅助节点、电动操作机构（操作电压DC48V）；环网柜安装远方当地转换开关、开关跳合闸按钮和指示灯；每组环网柜安装一块气体压力表、配气体压力报警节点。箱变内安装低压控制面板1组，含180kvar电容补偿装置1组、出线开关为630A塑壳4回。箱变变压器安装S13-M-400KVA油浸式变压1台。
630KVA箱变5台，箱变高压部分安装全绝缘型SF6环网柜3面，其中进线柜1面、变压器出线柜1面，馈线柜1面；环网柜内安装两相加零序的分列方式交流互感器；负荷开关配辅助节点、电动操作机构（操作电压DC48V）；环网柜安装远方当地转换开关、开关跳合闸按钮和指示灯；每组环网柜安装一块气体压力表、配气体压力报警节点。箱变内安装低压控制面板1组，含180kvar电容补偿装置1组、出线开关为630A塑壳4回。箱变变压器安装S13-M-630KVA油浸式变压1台。
箱变均采用水平、垂直复合式环形接地网。接地网干线、引线的连接交叉等部位应焊接牢固，并做防腐处理；所有电缆支架均用-50*5扁钢相连并与接地网干线焊接；全部接地材料均须热镀锌。待接地网敷设后，应对该接地网进行实测，此值不大于4欧姆为合格，若不能满足则应采取降阻措施。
低压工作接地网距离保护接地网大于5米处敷设，由低压工作接地网引入箱变夹层时与箱变其他接地线严格分开，低压工作接地网和主变压器中性点相连，敷设后应实测接地电阻，此值应小于4欧姆。
2.自动化部分
箱变内新装配网自动化测控屏1面，屏内安装配网自动化测控终端，预留通信装置位置，不小于400mm的空间，并在预留位置的两侧19英寸的立柱。箱变内设备应满足自动化要求，10KV环网柜需随柜安装两相加零序的分列式交流互感器，负荷开关及接地开关应配置辅助节点，环网柜应安装远方当地转换把手、开关跳合闸按钮和指示灯，SF6气箱具备压力报警节点。
变压器配置温度控制器，并可串口上传报警信息。
低压侧安装网络表计并配置开关辅助节点和故障节点；低压电容器安装无功自动投切装置，该投切装置可接受配网自动化测控终端控制。
A遥测量：
（1）10kV进、出线的A、C相和零序电流。
（2）380V进线侧电流
（3）380V母线电压
B遥信量：
（1）10kV进、出线开关、接地开关的位置信号。
（2）10kV按每段母线合发SF6气体压力报警信号。
（3）10kV进、出线故障信号。
（4）10kV断路器出线保护动作信号。
（5）远方/当地转换信号。
（6）配电自动化装置异常信号。
（7）380V出线开关位置信号
C遥控量
（1）10kV进、出线开关远方拉合控制。
D信息处理方式
（1）10kV负荷开关遥信信息由DTU终端通过实点接线直接采集，10kV负荷开关故障信息由DTU测控终端通过采集到的A、C相及零序电流值进行判断后，上送至上级配电自动化系统；10kV断路器出线保护装置通过串口上送保护动作信息。10kV开关遥控功能由配电自动化测控装置执行。
（2）该箱变采用光纤或无线通信方式，配电自动化测控终端装置以太网口与通信设备连接。通信设备安装于配电自动化测控终端屏内。
（3）通信方式采用光纤方式时使用IEC60870-5-104规约，采用无线方式时使用IEC60870-5-101规约与上级配电自动化系统通信。
E配电远方终端电源
（1）配电自动化测控终端电源采用电压互感器柜内的交流220V电源供电，并由配电自动化测控终端装置的蓄电池作为备用电源。
（2）10kV开关的电动操作机构及开关控制电源均由配电自动化测控终端装置的电源模块供电，电压为DC48V。
（3）当主电源失电后，备用电源自动投入使用，且备用电源应满足装置正常运行八小时以上要求。
3.土建部分
开闭器、箱变均采用水平、垂直式复合接地网。室外地线网用-50x5热镀锌扁钢沿基础外廓敷设,埋设深度为1米，素土夯实；接地极间距约为5米,敷设后应实测接地电阻，此值应小于4欧姆；室内地线网用-50x5热镀锌扁钢明敷于夹层内距顶板300mm处，并与电缆架逐个焊接；所有电气设备外壳和金属构件均应用-50x5热镀锌扁钢和接地网可靠焊接；地线的敷设及焊接必须符合《电气设备安装工程施工及验收规范》中有关接地部分的规定。
4.接地部分
开闭器采用水平、垂直复合式环形接地网。接地网干线、引线的连接交叉等部位应焊接牢固，并做防腐处理；所有电缆支架均用_50x5扁钢相连并与接地网干线焊接；全部接地材料均须热镀锌。待接地网敷设后，应对该接地网进行实测，此值不大于4欧姆为合格,若不能满足则应采取降阻措施
有关注意事项：
1.所有安装、敷设均要按电缆施工及安装的有关规范的规定执行。
2.发电前要核查相位，确保无误时再发电。
3.电缆的弯曲半径不小于电缆外径的15倍。
4.施工前需核实各进出线开关号及线路名，每路电缆两端均应悬挂电缆标牌。
5.10kV电缆进出线两端需用封堵泥将进出线埋管封堵，且做到不渗不漏。
6.10kV电缆接头要执行《国网北京市电力公司10千伏电缆接头制作管理规范》的有关规定。

1kV电缆：
本工程新装箱变共9台。分别为裕民中路西侧新装X01箱变，X04箱变，X05箱变，X06箱变、土城路X01箱变，裕民中路东侧新装五路居路X02、X03箱变、土城路X02、X03箱变。所带负荷为裕民中路两侧低压用户、交通指示灯。
电缆型号：
箱变与地箱之间的连接电缆采用ZC-YJY22-0.6/1kV-4×240mm2；地箱与墙箱之间的连接电缆采用ZC-YJY22-0.6/1kV-4×120mm2；连接墙箱至用户配电箱、市政设施的电表箱之间电缆型号分别为：ZC-YJY22－0.6/1kV-4×95mm2、ZC-YJY22－0.6/1kV-4×50mm2。
电缆接地方式：
电缆金属屏蔽及铠装钢带分别与箱变、地箱、墙箱地网，缆头杆接地极可靠连接。
防火设计：
在箱变、地箱及墙箱内电缆引上后需将电缆引上孔用防火板和防火堵料进行封堵。
防水设计：
电缆放线后，在每路电缆两端进室穿管墙内、外两侧，采用柔性封堵材料将进出线埋管封堵，且做到不渗不漏。
电缆敷设：
沿东城区美术馆东街敷设的电缆采用穿管或直埋敷设方式；直埋敷设电缆需加电缆警示带，电缆在转弯处应设置不锈钢地贴，电缆采用热浸塑钢管保护。
地箱、墙箱：
地箱（400A）共计20台；墙箱（250A）共计3台。
连接墙箱至用户配电箱、电表箱之间电缆型号分别为ZC-YJY－0.6/1kV-4×50mm2、ZC-YJY－0.6/1kV-4×35mm2、ZC-YJY－0.6/1kV-4×25mm2、ZC-YJY－0.6/1kV-4×10mm2。现状低压电缆引入新装墙箱、地箱。
电缆盘长：
4×240mm2电缆380米1盘，4×240mm2电缆376米1盘; 4×240mm2电缆393米1盘，4×240mm2电缆358米1盘，4×120mm2电缆115米1盘。
有关注意事项：
1.所有安装、敷设均要按电缆施工及安装的有关规范的规定执行。
2.发电前要核查相位，确保无误时再发电。
3. 电缆的弯曲半径不小于电缆外径的15倍。
4.施工前需核实各进出线开关号及线路名称。
5.每路电缆两端均应悬挂电缆标牌。
6.电缆进出线两端需用封堵泥将进出线埋管封堵，且做到不渗不漏。
通信：
现状北极寺110kV变电站10kV土城路和北极寺110kV变电站10kV五路居路部分线路进行架空线入地，根据国网北京市电力公司配电网建设改造原则要求，线路需实现光纤通信自动化功能。
1.业务需求
4座开闭器、9台箱变～城区区调需建设自动化远动通道（安全一、二区）；9台箱变～前门营销主站需提供用电信息采集通道（安全三、四区）。
2.总体方案
本期工程根据站点的具体情况拟采用PON（无源光网络）技术进行建设。配电通信所需变电站至主站通信通道由现有的通信网提供，其中业务信息通过现有骨干通信网进行上传；用电信息采集业务通过本工程新建的配电通信网上传；网管信息业务通过现有综合数据网进行上传。
3.光缆路由
根据该地区的光缆网络规划，以及系统一次接线方式：
对北极寺站涉及10kV五路居路敷设48芯非金属管道光缆，具体明细详见下表：

序号
变电站
10kV线路
开闭器数量（台）
箱变数量（台）
光缆长度（km）
备注
1
北极寺站
10kV五路居路
3
6
1.506

1
隆福寺站
10kV土城路
1
3
0.455

4.设备配置
EPON(以太网无源光网络)系统由通信站侧的OLT（光线路终端）、终端侧ONU（光网络单元）以及ODN（光分配网络）组成。OLT安装在变电站中，设备PON口不少于96个；ONU安装在10kV终端通信站点，设备采用双PON口配置；ODN（光分路器）安装在一体化通信机箱、自动化设备机柜等汇聚点。
本工程中开闭器/箱变作为接入层，配置ONU设备，新增通信设备需与新街口站侧OLT设备统一。
5.通信设备电源及安装位置
终端通信站点：站室内通信设备安装在自动化机柜内，电源取自终端站点的站内直流24V通信电源。
架空线切改：
拆除JKLYJ/QN-185高压绝缘导线3587米；拆除JKLYJ-95低压绝缘导线4472米；拆除φ190/12m电杆40基；拆除φ190/10m电杆49基；拆除500kVA柱上变压器1台；拆除400kVA柱上变压器2台；拆除315kVA柱上变压器6台；拆除200kVA柱上变压器1台；拆除用户分界负荷开关6台；拆除真空开关1台；拆除隔离开关2支；拆除落地式用户界负荷开1台；拆除普通拉线10组。
注意事项：
1.发电前要核查相位，确保无误时再发电。
2.施工前需核实各站进出线开关号及位置。
3.架空线路安装按北京电力安装有关规程执行。
4. 撤旧设备退库处理。
2.3 施工实施条件及自然环境分析
①周边环境：裕民中路地处北京市东城区,北起裕民路，南至北三环中路，附近多小区、办公楼等建筑，人口较为密集。
②地貌：以城市道路、绿地为主。
③交通：沿线主要运输道路条件较好。

3 项目施工管理组织结构
3.1 项目管理组织结构
公司成立“国网北京城区供电公司东城区美术馆东街路10kV架空线路入地工程施工项目部”，为全面实现本工程优质、高效的施工目标，做到安全生产、文明施工、质量优良，并达到贯彻执行安全技术管理措施的目的。建立施工现场管理机构体系，严格执行项目经理负责制，项目经理代表我公司对本工程的施工建设全面负责。施工项目部严格执行GB/T50326-2006《建设工程项目管理规范》、《国家电网公司施工项目部标准化管理手册》及相关要求，科学组织、精心施工，塑造“精品工程”。
项目管理组织机构如图3-1所示。

XX电力工程公司
质检员

技术员

资料信息员

材料员

项目经理
施工项目部成员
项目副经理

图3-1 项目管理组织机构框图
项目总工

造价员

安全员

张 勇
综合管理员

张 勇
高压试验队

施工项目部下设施工队
配电施工队

施工项目部成员
土建施工队

电缆施工队

3.2项目管理职责
3.2.1 项目经理
全权处理本工程中的各项事务。组织项目部有关人员进行现场查活，参与编制工程项目管理实施规划和施工技术资料。随时掌握施工进度和现场情况，合理调度配置人力、物资、机械车辆，保证施工按计划进行，协调现场发生的设备材料等问题。
3.2.1.1是落实施工现场管理职责的第一责任人，在授权范围内代表施工单位全面履行施工承包合同；对施工生产和组织调度实施全过程管理；确保工程施工顺利进行。
3.2.1.2组织建立相关施工责任制和各种专业管理体系并组织落实各项管理组织和资源配备，监督有效地运行，负责项目部员工管理职责的考核及奖惩，进行利益分配。
3.2.1.3组织编制符合工程项目实际的《项目管理实施规划》、《安全管理及风险控制方案》、《应急处置方案》和《输变电工程施工强制性条文执行计划》等实施性文件，并负责落实和监督。
3.2.1.4组织制订施工进度、安全、质量及造价管理实施计划，实时掌握施工过程中安全、质量、进度、技术、造价、组织协调等的总体情况，组织召开项目部工作例会，安排部署施工工作。
3.2.1.5对施工过程中的安全、质量、进度、技术、造价等有关要求执行情况进行检查、分析及纠偏。
3.2.1.6针对工程实施和检查中出现的重大问题，负责妥善处理，提请有关方协调解决，并制订纠正预防措施。
3.2.1.7合理安排工程资金使用；审核“安措费”使用计划。
3.2.1.8组织落实安全文明施工、职业健康和环境保护有关要求，促进项目的各项管理活动的开展落实。
3.2.1.9组织工程内部验收和质量评定工作，申请工程验收，安排工程竣工后期相关管理工作。
3.2.1.10项目投产后，组织对项目管理工作进行总结；接受审计，安排项目部解体后的收尾工作。
3.2.2 项目副经理
3.2.2.1按照项目经理的要求，对职责范围内的管理体系正确有效运行负责，保障体系正常运行。
3.2.2.2按照项目经理的要求，负责组织各项管理工作，对施工班组进行业务指导。
3.2.2.3全面掌握分管范围内的施工过程中安全、质量、进度、技术、造价、组织协调等的总体情况，对安全、质量、进度、技术、造价有关要求执行情况进行检查、分析及纠偏；组织召开相关工作会议，安排部署相应工作。
3.2.2.4针对工程实施和检查中出现的问题，负责妥善处理，重大问题提请项目经理协调解决。
3.2.2.5组织落实分管范围内的安全文明施工、职业健康和环境保护有关要求，促进相关工作有效开展。
3.2.2.6积极完成项目经理委派的其他各项管理工作，对这些管理工作负全面责任。
3.2.3 项目总工
3.2.3.1认真贯彻执行上级和施工单位颁发的规章制度、技术规范、标准。组织编制符合工程实际的实施性文件和重大施工方案，并在施工过程中负责技术指导和把关。
3.2.3.2组织对施工图及时预审，接受业主项目部组织的交底活动。对施工图纸和工程变更的有效性执行负责，在施工过程中发现施工图纸中存在问题，负责向监理项目部提出书面资料。
3.2.3.3组织相关施工作业指导书、安全技术措施的编审工作，组织项目部安全、质量、技术及环保等专业交底工作。负责对承担的施工方案进行技术经济分析与评价。
3.2.3.4组织编制设备、材料供货计划、大型机具配置计划、技术培训计划并督促实施。
3.2.3.5组织本项目部全员的安全、质量、技术及环保等相关法律、法规及其他要求等的培训。
3.2.3.6定期组织项目专业管理人员，检查或抽查工程安全和质量。当工程项目安全和质量存在问题或隐患时，提出技术解决和防范措施。
3.2.3.7在项目经理的领导下，主持项目施工日常管理工作，负责落实业主、监理项目部对工程技术方面的有关要求。
3.2.3.8负责及时组织项目部管理人员收集、整理及汇总施工过程资料，项目投产后组织移交竣工资料。
3.2.3.9协助项目经理做好其他各项施工管理工作。
3.2.3.10负责施工新工艺、新
