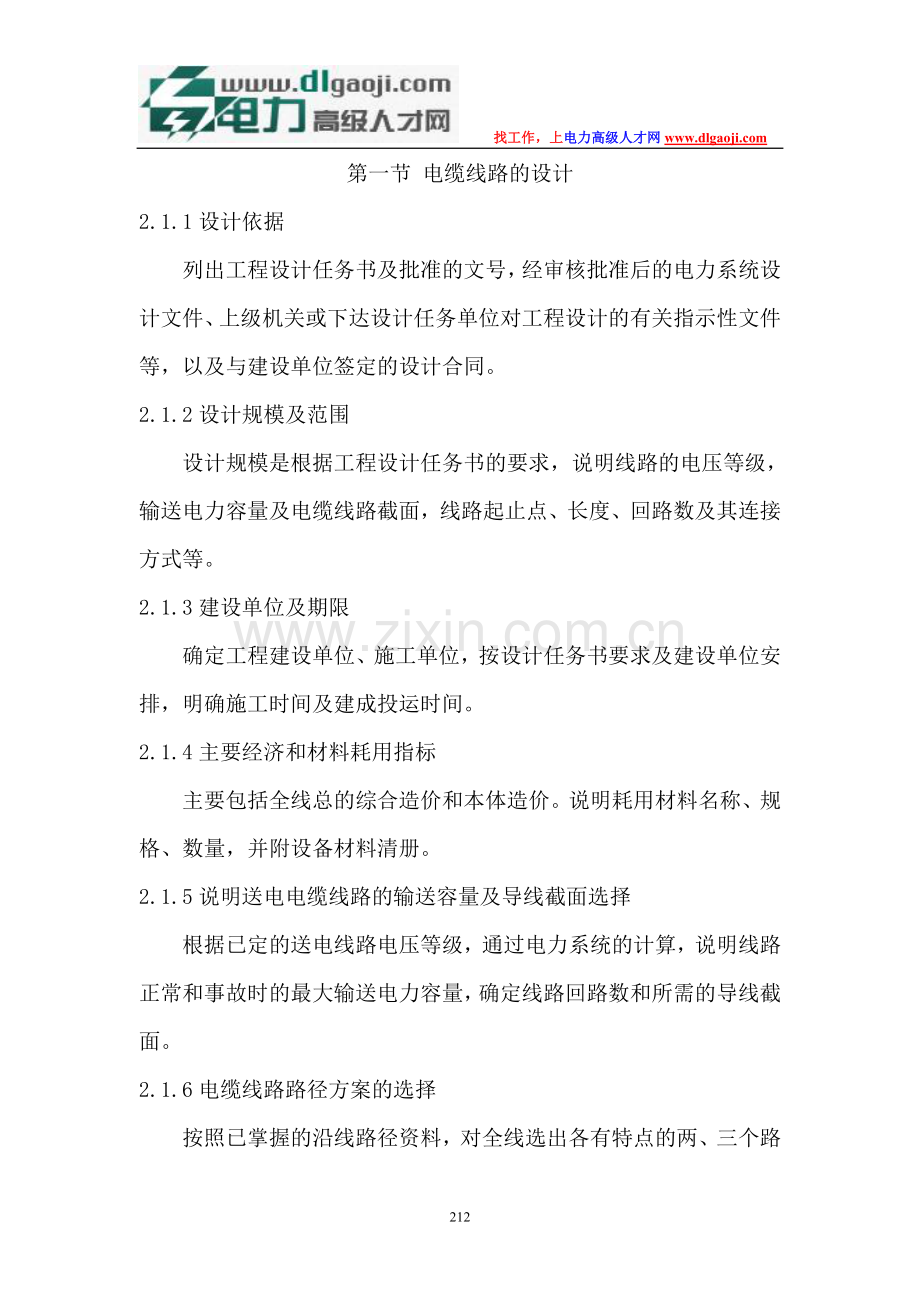

找工作，上电力高级人才网第一节 电缆线路的设计2.1.1设计依据列出工程设计任务书及批准的文号，经审核批准后的电力系统设计文件、上级机关或下达设计任务单位对工程设计的有关指示性文件等，以及与建设单位签定的设计合同。2.1.2设计规模及范围设计规模是根据工程设计任务书的要求，说明线路的电压等级，输送电力容量及电缆线路截面，线路起止点、长度、回路数及其连接方式等。2.1.3建设单位及期限确定工程建设单位、施工单位，按设计任务书要求及建设单位安排，明确施工时间及建成投运时间。2.1.4主要经济和材料耗用指标主要包括全线总的综合造价和本体造价。说明耗用材料名称、规格、数量，并附设备材料清册。2.1.5说明送电电缆线路的输送容量及导线截面选择根据已定的送电线路电压等级，通过电力系统的计算，说明线路正常和事故时的最大输送电力容量，确定线路回路数和所需的导线截面。2.1.6电缆线路路径方案的选择按照已掌握的沿线路径资料，对全线选出各有特点的两、三个路径方案进行比较，从技术上分析各方案的优劣程度，还要从线路安全运行、方便施工、降低造价、经济运行、障碍物的处理及大跨越情况等方面进行全面分析比较后，来说明推荐的路径方案，并附设计图。第二节 电缆选型2.2.1 电缆型式根据电网建设特点及周边环境情况,10kV电缆一般应采用铜芯交联聚乙烯绝缘聚氯乙烯护套（双层护套，包括聚氯乙烯内、外护套）钢带铠装电力电缆，如：YJV22型。 2.2.2 交联聚乙烯绝缘电力电缆具备以下特性：2.2.2.1 电气绝缘性能优良；2.2.2.2 具有较高的热稳定性，导体长期允许工作温度可达90，载流量较大；2.2.2.3 线路不受高差限制，防机械损伤能力强，安装方便。2.2.3根据高压电缆选用导则：10kV交流系统中电力电缆缆芯与绝缘屏蔽之间额定电压应选择（U。/U）：8.7/15kV。对于电缆所在系统中的单相故障持续时间在1min到2h之间，个别情况在28h之间时，必须选用第类的U0 ，即为12kV，电压应选择12/15kV）2.2.4 电力电缆缆芯截面选择的基本要求:2.2.4.1 10kV系统持续工作回路的电缆导体工作温度，不得大于90；2.2.4.2 最大短路电流作用时间产生的热效应，应满足热稳定条件，即按短路电流作用下电缆导体温度不超过250。2.2.4.3 选择短路计算条件应符合下列规定：a. 计算用系统接线，应采取正常运行方式，且宜按工程建成后5年以上规划发展考虑；b. 短路点应选取在通过电缆回路最大短路电流可能发生处；c. 宜按三相短路计算；d. 短路电流作用时间，应取保护切除时间与断路器全分闸时间之和。e. 连接回路在最大工作电流作用下的电压降，不得超过该回路允许值。2.2.5 10kV常用电缆按持续工作电流确定允许最小缆芯截面，且宜满足附录A电缆允许持续载流量（参考值），以及考虑使用条件差异影响计入校正系数所确定的允许载流量。2.2.5.1. 环境温度差异；2.2.5.2根据远期通道内电缆回数终期规模，计算电缆多根并列对载流量的影响。2.2.6 在满足上述条件后，若在首端选择小截面电缆时，根据电缆网系统特性，考虑到变电站首端短路电流较大和满足热稳定，电缆截面可适当增大，并另作热稳定校验。附录A 10kV常用电力电缆允许持续载流量（参考值） 直接埋在地下时25. 空气中环境温度40.土壤热阻系数2.0.m/W缆 芯 截 面（mm2）电缆在空气中敷设允许持续载流量（A）2512935159501827022395276120317150359185413240481300552400652 注：表中系铜芯电缆的允许持续载流量。 在不同的环境温度下，应考虑其载流量校正系数。附录B 8.7/10，8.7/15kV交联聚乙烯绝缘铜芯、铝芯电力电缆的外径与重量 芯数截面（mm2）电缆外径（mm）电缆重量（kg/km）YJV22YJV2233552.3377435055.3444437059.3535339563.16326312066.37304315070.38452318574.19775324080.412453330085.714715340093.318185第三节 电缆附件选择与配置2.3.1电缆终端的装置类型选择要求：2.3.1.1 电缆与六氟化硫全封闭电器直接相连时，宜采用非屏蔽全绝缘硅橡胶预制式T型头（或肘型头）；2.3.1.2 电缆与高压断路器相连时，宜采用热缩终端头；2.3.1.3 电缆与导体相连时，宜采用敞开式热缩终端头；2.3.1.4主网线电缆和中间对接头安装在浅沟内，宜采用冷缩式直通接头。2.3.2电缆终端的绝缘特性选择，应符合下列规定：2.3.2.1 终端的额定电压及其绝缘水平，不得低于所连接电缆额定电压及其要求的绝缘水平； 2.3.2.2终端的外绝缘，应符合安装处海拔高度，污秽环境条件所需泄漏比距的要求。2.3.3 电缆接头的绝缘特性应符合下列规定：接头的额定电压及其绝缘水平，不得低于所连接电缆额定电压及其要求的绝缘水平。2.3.4 电缆终端、接头的布置，应满足安装维修所需的间距，以及电缆允许弯曲半径的伸缩节配置要求，且应符合下列规定：2.3.4.1终端支架构成方式或电缆户外终端平台高度，在满足安全要求的前提下应利于电缆及其组件的安装。2.3.4.2 接头设置方式宜便于巡视维护。217
