会议系统技术文件.doc

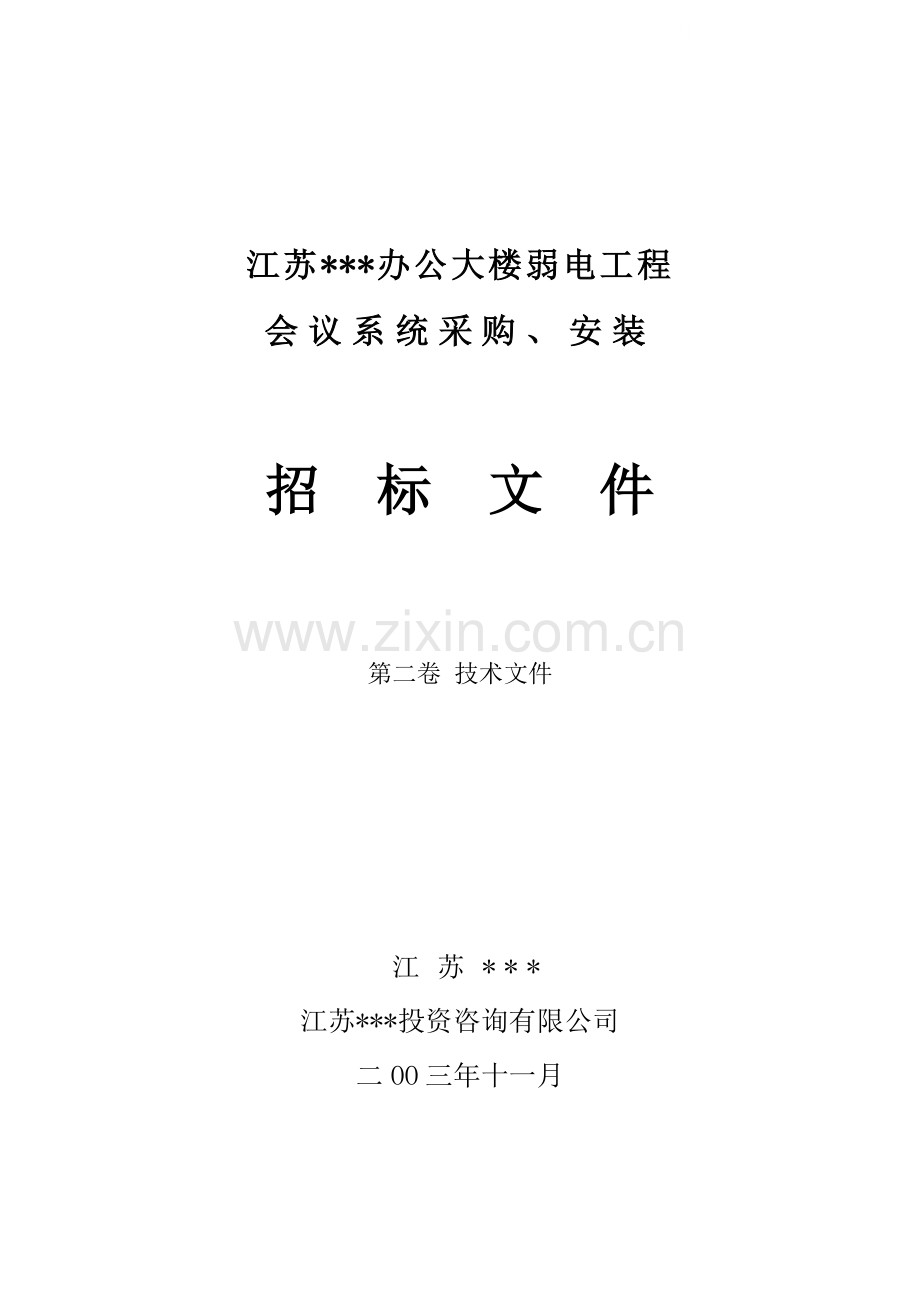

江苏*办公大楼弱电工程会议系统采购、安装招 标 文 件第二卷 技术文件 江苏*江苏*投资咨询有限公司二OO三年十一月目 录100 总 则3101 工程描述4102 一般条件5103 工程进度5104 实施的有关标准与法规7105 设计8106 测试及检查11107 包装和贮存12108 设备的安装和完工测试13109 试运行和验收15110 缺陷责任期16111 备件和专用工具17112 操作和维修手册（OM手册）和图纸18113 技术培训21114 技术支持22115 界面划分22116 宣传23117 许可证、证明书及其它类似的承诺23118 防雷电、抗干扰措施23200 六楼会议系统技术要求25201 系统组成26202 工程内容26203 正面投影显示系统26204 音响（扩声）系统28205 发言讨论系统28206 会议监控系统错误！未定义书签。300 九楼会议系统技术要求29301 系统组成30302 工程内容30303 正面投影显示系统31305 监控系统33305 发言系统34305 音响系统32307 集中控制系统34400 九楼会议室控制室37401 控制室功能及设备组成38402 工程内容38403 控制室技术要求39500 主要货物需求一览表40600 报价表格式44100 总 则101 工程描述101.1 概 况江苏省交通厅办公大楼位于南京市白下区七家湾29号，为9层框架结构（另有一地下层），总建筑面积约7680平方米。本次会议系统采购、安装招标工程内容分为办公大楼六楼中会议室和九楼大会议室两部分，建设目标是建成一个采用国际标准的现代化多功能会议中心，可以用来召开各类中小型会议、报告会、讨论会、领导会议以及应急指挥中心等。101.2 工程范围1工程内容（1）六楼中会议室：包括正投一套，音响（扩声）系统一套，以及发言讨论系统；（2）九楼多功能大会议室：包括正投三套，音响（扩声）系统一套，会议监控系统，发言讨论系统，集中控制（含灯光控制）系统等。2. 合同要求 本项目合同要求如下（但不限于此）：(1) 承包商应负责方案设计及必要的详细设计，设备供货、采购或联合采购、运输、交付、安装、测试、开通、试运行、技术培训，以及缺陷责任期（12个月）服务等。(2) 承包商还应依照过去的经验及工程实践，提供技术规范或图纸中没有提到的、但为完成本工程项目及使其正常运行所必须的所有的材料、劳力、备件、样品、工具、设备和服务等。(3) 承包商还应提供系统图纸、系统说明书、竣工图纸、系统运行手册、维护手册、工艺手册、软件手册、工具、备件及全面的培训等。(4) 本技术规范是用来说明航道局办公大楼六楼和九楼会议室会议系统的各主要组成部分及基本要求，但并非限制，承包商应对本工程成本和性能的最佳化提供详细设计和说明。101.3 总体设计原则1. 采用先进设备，技术上适度超前，产品成熟可靠，符合今后的发展趋势。2. 充分满足会议系统的可视化管理的要求操作方便，维护简单，便于管理。3. 系统具有良好兼容性、开放性和可拓展性，可以与未来设备平滑地连接。4. 功能上实用，经济上合理。 102 一般条件102.1 设备的工作条件1. 除技术规范另有说明外，设备的工作条件和测试条件为：温度：2560相对湿度：30952. 航道局办公大楼各会议间、控制室及各房间内装有空调，空调设备工作时：室内温度为：1530相对湿度为：5020室内有统一工作接地点。3. 在技术规范中可能要求某些设备在更严格的环境条件下工作。所有设备应能在短时间出现高温和高湿度的环境条件下工作。103 工程进度103.1 工程进度计划1. 整个工程应在合同条款规定的期限内完工。工程项目基本由以下十个阶段组成：(1) 方案设计(2) 详细设计（含联合设计）。(3) 生产与采购（含必要的联合采购）。(4) 培训与工厂测试。(5) 运输及仓储保管。(6) 现场测试检查。(7) 安装、调试开通（含集成软件的开发）。(8) 机械完工测试。(9) 试运行。(10) 竣工测试与验收。(11) 缺陷责任期。2. 承包商应按本工程总体工程进度的时间及技术规范中所述内容制定该合同的工程进度。3. 承包商应根据合同条款准备一份工程进度表。工程进度表应在合同签定之日算起14日内提交。工程进度表应充分考虑到土建、装饰、供电等施工的进度与要求，并能使本工程与土建、装饰、供电等施工相配合。4. 计划表中，承包商应说明完成每项工作所需的时间，承包商在执行合同的过程中应逐步修改和制定实施计划。5. 在计划表中应详细说明每项工作所需的劳动力和设备等情况，监理工程师将对该份文件的格式和内容的详细程度提出要求。103.2 工程协调1. 承包商应向业主雇佣的所有其他承包商提供安排与实施计划的方便，包括工地通道与设施的使用，保证工程顺利进行。2. 承包商应参加由业主或监理工程师主持的现场协调会议，其中包括承包商与监理工程师的现场协调预备会。重要的现场协调会议，须在业主或监理工程师的指示和主持下进行，所有相关的其他承包商都应参加。3. 承包商应在每周的第一工作日的上午向监理工程师提交工程进度报告，说明在规定时间内各项工作活动的情况。4. 本节规定不能解脱承包商监督工程进度的责任或减轻承担合同的责任。104 实施的有关标准与法规104.1 标准和规程本项工程的设计、制造、安装和开通，均使用下列最新版本的标准与规程：建筑电气设计规范： TG/716-92会议系统电及音频性能要求： GB/T1538194厅堂扩声特性测试方法： GB /495995声系统设备互联优选配接值： GB/T1419793声系统设备互联用连接器应用： GB/T1494794工业企业通讯设计规范： GBJ42Sl工业企业通信接地设计规范： GBJ7985工业电视系统工程设计规范： GBJl 1 587电气装置安装工程施工验收规范： GBJ33282中华人民共和国公共安全行业标准： GA/T7494 承包商负责向有关机构索取标准和规程，并根据相关机构的要求交纳费用，该费用由承包商自己承担。104.2 标准的一致性除非在本招标文件中有专门规定的标准，本项工程所使用的材料、设计计算方式和测试等应符合中国标准年鉴上所列的最新中国标准或监理工程师指定标准的要求。104.3 矛盾的处理原则如果各规范之间有互相矛盾的内容，那么以下列排序在先者为准。1. 合同条款2. 技术规范3. 中国国家标准与有关部门的标准和规范4. 国际标准5. 供货合同技术要求104.4 单位所有图纸、计算书、设备设计与制造等均使用国际单位制。105 设计105.1 承包商负责的设计1. 承包商应负责本合同所要求的各分系统软、硬件设备的全部详细设计工作，并保证在航道局办公大楼现场环境条件下能正常使用。2. 承包商提供的所有设备必须经过监理工程师批准。在合同规定的工期内，承包商应及时提供设备、图纸、文件供监理工程师批准，以免延误工期。3. 承包商应对由他提供的图纸及资料中的任何偏差、错误及遗漏负责，无论这些图纸和资料是否已由监理工程师批准。如果这些偏差、错误、遗漏是由于监理工程师提供给承包商的不正确图纸或不精确的资料产生的，那么，承包商有责任在业主或监理工程师提供了更正的图纸或资料后修改其设计。105.2 选择设计方案按照投标人须知规定，承包商可以在完成满足招标文件规定的基本方案和工程量清单报价后；根据自己的经验提出自己的选择方案并报价，选择方案应满足本工程项目的功能要求。选择方案应在授予合同前由业主批准。只有在业主批准了承包商的选择方案后，承包商才可根据选择方案实施工程。批准了的选择方案及报价应作为合同的一部份。105.3 联合设计1. 为确保业主对系统的要求能够得以正确的实施，并协助承包商完成本项目工程及有关设备、软件的详细设计，承包商应在工程进度表中明确有业主的雇员（包括主体设计和装饰设计单位人员）参加的联合设计的时间。2. 联合设计的内容为装饰效果、音响效果、综合布线方案、供电等关键项目和关键设备设计工作。3. 联合设计暂定在工程所在地（交通厅）进行，时间暂定一周，承包人应派足够的人员参加现场联合设计，并承担所派人员相关费用。业主雇员的参与并不能解除承包人对执行合同的义务和责任。4. 联合设计完成后，承包商应提交本合同工程的全套详细设计文件，由监理工程师进行审查。由承包商提交的设计文件一经监理工程师批准即成为正式设计文件。办公大楼多功能会议室系统将根据该设计文件进行实施。105.4 提交设计文件1. 承包商应根据工程进度情况按时提交详细设计或施工图设计文件及说明书供监理工程师审批。承包商应在进度计划表中列出设备清单、图纸清单、计算书、建议书、文件和资料的提交日期。同时预留出审查这些文件和修改、变更这些文件的时间。2. 如果承包商提供的系统中有计算机、微处理机或可编程设备，那么承包商应向监理工程师提交所有软件清单、程序框图、说明书和其他支持文件（承包商开发的软件应提供源程序清单）。如果发生侵犯版权或专利权的行为而引起索赔或诉讼，则承包商应承担全部责任，并保障业主免于承担由此造成的一切损害和损失。3. 承包商应在合同签定后一周内或业主同意的其他时间内提供承包项目的系统设计文件及详细的采购制作和现场安装的时间安排表。并在联合设计开始后的第一个月内提供所有涉及本工程合同的设备基础、管道的技术要求文件和涉及房建工程的各种控制室的技术要求、工艺要求文件，业主将据此进行整改，其中若有遗漏的或不正确的，由承包商自己负责解决。105.5 图纸1. 承包商应按下列要求提交图纸和设计文件供监理工程师审批。(1) 提供全套（分系统提供）图纸5份。(2) 图纸、打印件、复印件应规范化，内容清晰，符合国家有关制图标准。(3) 图纸的规格尺寸应符合中国国家标准，所有图纸应有图名、图号、比例、日期和设计、审核者的签名。(4) 当提交总体布置图时，应在图上表示出所有机电设备的位置等详细内容，包括安装、维修、更换所需的空间和环境要求、重量、基础和紧固件。(5) 当提交设计方案和图表时，应包括描述设备功能和操作所需的辅助资料，这些文件在提交时仅是原则性地批准。必须在系统设备经过测试合格后，才认为是最后接收了。(6) 当图纸修改和或再次提交审批时，应在图纸上清楚地标出所有修改内容。修改后图纸还应注有修改设计图纸序号。(7) 提交审批的设计或图纸应包括下列内容：a 图号，包括修改后图号b 图名c 提交审批的日期d 设计说明e 能使监理工程师做出最后决定的相关材料2. 用于说明可选方案的图纸，不包括在审批范围之内。3. 如果监理工程师认为需要承包商提供其他设计、图纸、计算书、范例、模型或公式，或对某些设计、安装、操作或维修进行说明解释，那么承包商要提供这些材料。105.6 设计审批核查程序1. 设计审查及批准将由监理工程师及有关设计单位一起按照合同条款进行。设计审查的完成时间应按工程进度表进行。2. 在得到监理工程师审批之前，承包商不能做任何工作，否则后果自负。3. 监理工程师的审批费用认为已包括在合同总价中，并且监理工程师的审批将不解除承包商的责任。105.7 竣工图纸1. 在现场测试工作完成后1个月内，承包商应提供在工程实施过程中编制的“竣工”图纸。所有竣工图纸将成为本合同中114条款所述的操作与维修手册内容的一部分。2. 竣工图纸应符合有关中国标准，图纸上所有符号也应符合中国标准或工程习惯作法，图纸的尺寸应是A0，A1，A2，A3，A4并经监理工程师同意。每张图纸应有标题栏，供监理工程师审批签名用。3. 竣工图纸上应标明机电设备并包括所有电缆管线的走向。图纸应包括所有继电器、接触开关及其它开关设备的开关分析表以及操作顺序表。此表清楚地说明所有接触开关和其他元件的操作顺序。还应对操作、维修和修改或扩充、安装等方面有用的资料。105.8 设计的注册承包商应保证业主享受承包商所提供设计或图纸的版权并且对这些图纸和设计的使用没有限定条件。因为这些限定条件可能妨碍业主将来的设备维修、获得备件、更换和系统扩充等项工作的顺利进行。如果没有业主的书面认可，承包商不能把本项工程所用的任何设计文件登记注册。业主有权使用这些图纸、设计和规范。106 测试及检查106.1 现场测试1. 设备运到现场后承包商应对其至少进行下列测试。（但不限于此）(1) 单项设备通电测试；(2) 单项设备功能测试；(3) 分系统功能测试；(4) 系统功能测试；(5) 系统运行测试。2. 承包商应依据时间表制定现场测试的时间，并取得监理工程师的批准。承包商应在现场测试前14天书面通知监理工程师所要进行测试的全部细节。3. 承包商应按合同安排测试，并当着监理工程师代表的面，在现场对设备系统按合同规范要求进行测试。4. 只有按合同规定成功地进行了现场测试后，承包商才可以申请机械完工证书。在申请机械完工证书前，承包商应向监理工程师提供能证明系统设备正常运行的所有测量数据及测试报告。106.2 测试报告不管监理工程师是否参加测试，在每次测试工作完成之后，承包商应尽快提交5份测试报告给监理工程师。106.3 测试仪器1. 承包商应自负费用负责提供合适的测试设备、仪器和测试人员和排除测试过程中发生的故障。2. 承包商应完全负责测试仪器的校验与标定。如果监理工程师提出要求的话，承包商应在测试工作开始之前，对测试仪器进行标定，并由符合规定的计量检测机构测定其精度。107 包装和贮存107.1 包装和贮运要求1. 所有需运输至工地的机电设备应进行包装以防止运输过程由于搬运、不良天气或其他环境条件造成设备损坏。可能的话，设备应放置在包装箱内并有外套保护。2. 承包商应负责更换在运输过程中或在工地损坏的设备，并且不能拖延完成合同的时间。3. 运输至工地的设备应在监理工程师参与下进行检查。4. 在检查中发现有任何缺陷或损坏的设备，承包商应负责更换。5. 由现场以外地方运输至工地的设备应采取以下措施：(1) 所有机电产品应按运输规程和运输途中可能遇到的天气进行包装。(2) 承包商在装运每一部分机电产品的同时，应给监理工程师提交3份包装清单和货运单，内容应包括包装箱尺寸、重量、设备名称、运输标记和每一包装箱的价值。107.2 一般保护措施1. 设备应根据BS1133或同等标准的要求进行包装，并附有下列内容的标签：(1) 支承架使用寿命(2) 贮存的类型(3) 贮存的货物名称(4) 系列号(5) 检查合格号，批号（即生产、包装时的编号）(6) 合同名称，定货号和项目号2. 电缆的端头应采取适当的保护措施防止水份侵入。3. 电缆管开口应密封以防止污物或水份侵入。4. 备用的滚球、滚动轴承和类似的保护用元件不允许从制造商的包装上取走。107.3 现场贮存承包商应负责设备的现场储存。承包商应建立适当的储存设施，并有专人看管，以保证设备完整、完好。108 设备的安装和完工测试108.1 安装1. 在安装工作开始前至少六星期，承包商应提交一份安装指导图（详细的施工图设计），供监理工程师批准。2. 如果安装指导图没有按期提交，或没有按监理工程师的要求提供详细的细节，则监理工程师有权依照合同条款指示承包商暂停工程，直到本条内容被执行。3. 安装指导图应详细说明所有设备部件安装、测试和试运行的顺序和采取何种措施确保设备的正常功能、避免设备损坏和影响使用寿命，以及电缆的埋设、连接和测试等。4. 承包商不得在现场安装未经工厂测试或监理工程师批准的任何系统、设备或材料。5. 承包商应事先检查所有工作通道、门、房间的尺寸，以保证设备能顺利安装在正确的位置上。108.2 完工测试1. 完工测试包括对全部或部分设备有选择的技术试验，监理工程师或其给予证明或参加全部测试工作。2. 承包商应提交全部测试的详细清单和每项测试的一般说明，指定的测试方法及所需的估算时间。测试程序和每项测试的日程将基于先前提交的详细说明并与最终的建议和监理工程师批准的相一致。3. 承包商应依据工程进度计划表制定完工测试的时间，并至少在完工测试前4周提交需经监理工程批准的所有详细测试程序和测试的最终日程。承包商应在完工测试前14天书面通知监理工程师所要进行的测试的全部细节。4. 设备安装完后，承包商应按合同规定在监理工程师现场监督的条件下对系统和设备进行以下测试，但不局限于此：(1) 单项设备通电测试；(2) 单项设备功能测试；(3) 分系统功能测试；(4) 系统功能测试；(5) 系统运行测试。6. 全套设备和所有已安装连接的附属设备都需按监理工程师批准的有关图表进行完工测试。测试应在待测设备确已安装稳妥并已调整完毕后进行。7. 承包商应按本技术规范或监理工程师的要求，在监理工程师在场的情况下，在施工现场对设备进行完工测试。8. 承包商向监理工程师提供能证明系统设备正常运行的所有测试数据及测试报告。9. 测试报告在每次测试工作或整个测试工作完成后14天内，承包商应提交6份测试报告供监理工程师批准。如果监理工程师有要求的话，承包商应将测试程序、核验表和原始记录等手稿连同正式的测试报告交给监理工程师。10. 测试仪器承包商应负责提供合适的测试设备、测试人员及所有必要的材料。109 试运行和验收109.1 试运行1. 承包商应与监理工程师协商确定试运行的时间，并遵照合同条款及技术规范的规定进行系统试运行。2. 试运行时间为连续三个月。在试运行和验收期间，双方将按合同条款进行保证期测试，承包商应对系统和所有设备负全部责任。在此期间，承包商使任何缺陷或故障都能在24h内（节、假不例外）修复。如果系统试运行三个月达不到规范指标要求，则应在修复之后由双方重新确定再一次试运行开始日期。3. 在通知试运行开始日期之前，承包商应向监理工程师提供2份能证明系统联调成功、可正常运行的所有测试数据和资料。承包商应修理、纠正或更换不符合本规范的任何设备。若不这样做，上述设备将被拒绝，因此而发生的一切费用由承包商承担。4. 承包商应给出修复的全部细节。5. 所有试运转期间设备的修改和软件变化在试运转结束后写入操作和维修手册中。109.2 施工记录承包商应保存和管理好工程进度记录，这些资料包括对工程进度的评估和进行工程质量评定所必需的材料及施工机构与设备资源情况。在工程完工时，这些记录连同完工图一起接受监理工程师的审批。此后需要提供3份这些记录的复印件给监理工程师。109.3 竣工图1. 在试运行开始时，承包商需按照要求及规定编制一整套准确、清楚的竣工文件（包括原始资料和安装、调试记录资料等），并提供给监理工程师。竣工文件（一式6份）及散装底图，均为业主的财产。本工程要求承包商提供一套全部资料的原稿及3份复印件。2. 所有竣工文件应作为操作和维修手册的一部分，列入参考资料目录中，以便于系统和设备的维修、保养。参考资料的编排应经监理工程师审批。3. 施工期内应开始编制已完工设备的资料。竣工图应展示所有机电设备的准确安装位置、控制室布设、各设备间的连接、电缆走线；应标明设备、元器件、模块型号；应说明各设备功能、软件流程，以及在操作、维修或修改、扩展设备时有用的其它资料。同一设备或器件的编号、分类应与其它资料保持一致。4. 竣工图底图应用墨水在透明纸上绘制（承包商可采用其它监理工程师认可的方法绘制图纸），图幅为GB4457规定的A3号，图的上、下边和右边留不大于10mm的图边线。每张完工图需有图名栏，用中文编写。5. 整个工程的所有竣工图纸经监理工程师审查批准后，方能进行竣工结算。109.4 验收当系统圆满地进行了试运转并符合技术规范中规定的标准后，承包商应提供一套安装系统的完整的最终文件，一套底本、三套拷贝、两份光盘文件以及所有操作和维护说明书。这时由双方共同宣布验收合格，监理工程师将向承包商颁发运行验收证书，该证书应立即生效。110 缺陷责任期1. 缺陷责任期为一年，从运行验收合格之日算起。2. 承包商应遵照合同条款的规定，在整个缺陷责任期内提供免费服务以纠正、修复或更换制造和设计上的缺陷，由此引起的额外费用全部由承包人负责。3. 承包商应在投标书中说明拟采用的服务计划及紧急呼叫的响应时间。响应时间应不超过24h。4. 在缺陷责任期内，承包商除保证系统运行和完好外，还应负责运营管理单位技术指导和人员培训。111 备件和专用工具111.1 备件及专用工具清单1. 承包商必须提供推荐的库存备件清单，备件清单中包括部件、元器件、专用工具、辅助构件、计量仪器和测试设备。以确保合同规定的缺陷责任期满后三年时间内系统连续运行。承包人与分包商签订的备件供货合同，应提交监理工程师认可并由业主保存。2. 在设备安装及试运行期间，承包商应负责提供现场用备件，这部分备件如果有剩余，归业主所有，业主不另外支付。111.2 随机备件随机备件和特殊工具应与机电设备同时订货和制造。所有备件应根据本技术规范和通用电气规范进行制造，测试、包装、标签并由承包商负责运输至工地。所有备件应按监理工程师制定的计划交付给业主，以确保工程移交给业主后，能进行正常的维修与保养。所有备件的交货时间不能超过监理工程师限定的日期。111.3 专用工具和测试设备本合同采购的专用工具、辅助设备、计量仪器和测试设备应符合操作与维修手册或规范规定的所有功能要求，并按本规范的规定进行包装与标记。承包商应在完工后，在施工工地处将专用工具和测试设备移交给业主。专用工具和测试设备应配置有工具箱或仪器箱。本合同提供的所有测试设备必须是新的和仅在工地由承包商使用。测试结束后，承包商应将完好的测试设备移交给业主。111.4 备件及维修仪表、仪器、工具的费用1. 对于111.1和111.3所提及的推荐备件及专用工具，投标商应在价格清单中填报它们的型号、数量、单价、合价、总价。此部分总价应加进投标商的投标价格之中去。2. 对于111.2所提及的随机备件和工具是购置设备所必需的，是与机电设备同时订货和制造的。此部分价格应包括在投标商的投标设备价格之中去。112 操作和维修手册（OM手册）和图纸112.1 概述1. 在系统试运行开始之前2个月，承包商应提交4套操作和维修手册（初稿）给监理工程师。但是有些设备的技术资料应事先提供。OM手册应用中文编写。2. OM手册的内容应紧扣合同要求，不能有多余或模棱两可的材料。3. 对于构成系统的单独元器件，承包商可在OM手册中直接采用分包商或供货者有关设备的技术数据和手册，并按承包商的OM手册的目录统一排序，这些文件均应按一样方式装订。4. 有些设备或部件在本地无法维修，必须送到厂家，那么，在OM手册中应包括这些设备或部件的维修和拆装资料。5. 文件应按适当顺序编排并应与内容及目录一致。为了使用户容易理解OM手册的内容。应在手册中包括所需的框图、图纸、轮廓图和实际的照片，同时，还应包括有关人身安全和设备安全的注意事项及警示。6. OM手册应用优质纸张印刷，每一分册有硬塑料封面，OM手册的装订方法应能防止不小心拿时不易丢失内页。手册上的字符和图纸应清晰。7. OM手册的用纸标准尺寸为国际通用的A4纸，承包商应保证印刷的内容不会褪色或看不清。8. 缩成A3大小的图纸应独立成册。并有塑料封面。112.2 OM手册的格式和编排1. OM手册可根据系统的组成分为若干册。第一册为总体部分，应包括以下内容：(1) 题目页(2) 其它文件的总参考(3) 目录(4) 设备及控制概述(5) 启动、关闭和紧急事件处理程序(6) 设备操作的详细描述(7) 设备总体布置图和机电产品维修与保养的周期、次数，所用保养材料数量表和年平均需求量表等。2. 其余各册应针对系统某一组成部分进行专用描述，需包括以下内容：(1) 第一节 操作。 由以下内容组成：a. 系统及设备概述；b. 应特别强调并引起操作者注意：所有设备的保修及运行特点；设备中每一项逐步启动的说明；将全部系统投入运行的方法，注意事项及要点。c. 包括操作和周期性保养、维修等重点内容在内的操作说明，并以表格的形式列出操作可能出现的问题、原因和解决措施；d. 正常关机和紧急关机的操作说明：e. 安装和试运行说明；f. 所有设备和系统的设计参数，即功率、电流、电压、温度等；g. 所有设备的系统性能，如燃油量、热容量、功率、效率等；h. 所有机械和电子测试记录结果；i. 报告和合格证；j. 专用工具和测试设备使用方法。(2) 第二节 维修、保养。 包括以下主要内容：a. 组装和拆卸说明；b. 维修、养护说明；c. 故障诊断、维修d. 预防维修、保养建议；e. 设定；f. 清除和调整数据；(3) 第三节 维修、保养用图(4) 第四节 部件目录3. 如果试运行和正式运行的初期阶段发现需要修改 OM手册，那么在发出完工证书后1个月内，承包商应提交6份修订的OM手册给业主。4. 承包商提供的文件中包括计算机系统及其他电子设备的软、硬件材料，承包商提供的手册应包括下列内容，但不局限于此：(1) 设备制造商提供的文件(2) 硬件框图，并有注释及电子线路原理简述(3) 程序输入说明(4) 含有注释的程序清单（承包商开发的集成软件应提供源程序）(5) 流程图(6) 软件模块描述，包括目的与其它模块联系，出错程序及其它特殊考虑。(7) 诊断程序的输入和操作说明(8) 有关操作系统和软件语言的编程手册5. 所有资料的编排应经监理工程师审批。112.3 维修、保养用图1. 在完成现场测试后的一个月，承包商应提交在工程实施中准备的竣工图。所有竣工图均为114.1中所述的OM手册的一部分。2. 图纸应包括以下内容，但不局限于此：(1) 规格、材料、表面处理和紧固件。(2) 制造商代码，图纸及参考序号。(3) 包括密封部件等的布线图。(4) 规定的尺寸和误差。(5) 电路原理图。3. 图纸格式应符合中国有关的制图标准112.4 OM手册的接收（验收）OM手册，维修、保养用图纸和备件清单是整项工作的重要组成部分，对文件质量要求是最高的。除非所有文件已在应交日期内提交给监理工程师并符合监理工程师的要求，通过了验收，否则可拒付承包商的应付款项。112.5 OM手册的版权所有文件的内容将成为业主财产，业主有权复制所有文件。113 技术培训1. 技术培训应分为二类，第一类培训为业主委派的专业工程师及其代表，使其掌握系统原理和熟悉管理及维修，此类培训在承包商的工作基地进行。第二类培训为业主安排的系统操作人员，此类人员的培训工作在工程现场进行。2. 承包商在执行合同中，应提供培训业主雇员所需有资格的教员、适用的教材、良好培训场所及必须的设备、器材。应采取课堂讲解与演示相结合，并提供一个正在运行的相似系统进行现场观测。承包商应对每一课程指定有资格的指导人，指导人的资格应事先得到监理工程师的批准。通常课程用中文讲授，教材应用中文编写。3. 在签订合同起的2个月内，承包商应向监理工程师提交一份培训的详细计划及每一课程的大纲，以供监理工程师批准。其中包括培训日期、地点、授课大纲。授课方式、教员职称与资历；课程的详细内容应在培训开始前60天提出。4. 承包商应承担授课人员、教材、设备及其它设施所需费用。培训小组在承包商所在国的费用：包括来往机票、食宿费、交通费等应由承包商承担并进入合同价格之中。114 技术支持缺陷责任期满之后有可能对系统进行改进、扩展或增加附属设备。承包商应将与他的分包商就技术支持所签订的书面保证提供给业主。书面保证要说明分包商对其各个系统及其产品提供为期十年的支持保证并能免费提供咨询。承包商应准备提供系统的全部软件和硬件以及将来修改软件所需要的工具和备件。作为交换，如果任何系统需要扩充，承包商将被优先推荐承担以上工作，请承包商以优惠报价承担以后要进行的工程。115 界面划分承包商应本着真诚，友好，主动合作的精神，尊重业主，协调与其他承包商的工作。由于本项目涉及办公大楼工程土建、电气、装饰、消防等专业，相关的界面涉及业主及其他承包商。主要界面有以下几个方面：1. 本项目承包商应在土建工程施工前或尽早提出土建开孔要求、并负责组织完成相关预埋线管、预埋件、穿缆线等工作，其费用计入承包商投标报价。2. 办公大楼各房间、会议室之间，所需的管道或沟槽和进出建筑物的墙洞、电缆爬架、桥架等参照上条执行。3. 办公大楼各房间、会议室供电由业主（或业主指派单位）提供。4. 办公大楼会议室的装饰由业主另行委托设计并由装饰施工单位实施完成，本项目承包商对音响效果装饰要求以及设备使用、保养、更换维修的特殊要求等应在投标文件中预先说明，如若中标，则在联合设计时明确具体要求。5. 办公大楼各房间、会议室的照明、空调安装及一般电器均有业主（或业主委托人）实施完成，本项目承包商如有灯光等特殊要求应在联合设计时明确。6. 本项目承包商的设备至配电箱所需供电由本项目承包商完成。8. 室内综合接地地线由业主（或业主指定土建承包商）组织完成，联合接地电阻不大于1。9. 本项目承包商的设备所需的防雷设施、防雷接地地线，工作保护接地地线由机电承包商完成，防雷接地电阻不大于10，工作保护接地电阻不大于4。116 宣传在没有得到业主批准之前，承包商不得发表任何资料、刊物、文件、或以任何方式发表包含工程技术细节的文章。除非事先得到业主的书面批准，否则不得拍摄任何用于发表的工程照片。承包商如果得到批准，必须尽快无偿向业主提交每一照片的一份拷贝，以供业主保存。承包商应允许业主进一步购买拷贝照片。117 许可证、证明书及其它类似的承诺承包商应从政府、地方机关及其它有关的团体或有关方面取得所有必须的许可证、证明书和其它类似的承诺，并且如果在有要求时，应向业主提交所有这些许可证。此项费用包括在合同总价中。118 防雷电、抗干扰措施1. 江苏地区雷电活动较频繁，承包商应根据本技术规范的要求，在系统构成、设备选型、设备接地、电力、信号电缆敷设等方面充分考虑防雷电、抗干扰的要求。投标者应在投标标书中详细描述拟采用的防雷电、抗干扰措施。2. 防雷电、抗干扰措施(1)建筑物防雷（由业主或其他承包商提供）航道局办公大楼房建按第三类防雷建筑物设计，楼顶和天棚顶装设避雷针防直击雷电。大楼设有防雷电接地网、建筑物避雷针（避雷带设引下线与接地网连接，要求接地电阻小于10）。(2) 电子设备防雷电a. 本项目整体机电设备采用统一工作接地，接地电阻小于1，防雷接地网与工作保护接地网相距不小于20m。b. 电源线、视频线、数据传输电缆线的入口线安装相应的防雷保护器。c. 所有机箱须采用国际标准NEMA-12认可的牢固、耐用机壳，使机壳具有防尘、防污、防水滴溅功能，能承一定机械外力的作用。d. 实行高、低频信号隔离，设备保护地线分别连接至各自的公共等电体，在接地极前级应加装小型设备信号线避雷器。e 所有重要设备的接口板和功能板，接口均采用高速光电隔离技术，以减弱浪涌电压对集成电路芯片的损坏。 200 六楼会议系统技术要求201 系统组成航道局办公大楼六楼会议厅会议系统包括正投一套，音响（扩声）系统一套以及发言讨论系统。202 工程内容1. 正面投影显示系统： 系统方案设计； 投影机（一台）、投影幕及其他相关设备选型、采购（或联合采购）以及安装调试等。2. 音响（扩声）系统： 系统方案设计； 音响及控制设备（一套）、录音设备、摆放柜及其他相关设备的选型、采购（或联合采购）以及安装调试等。3. 发言讨论系统： 系统方案设计； 发言机、控制器、话筒及其他相关设备的选型、采购（或联合采购）以及安装调试等。4. 上述设备及全部管线辅材的的采购、加工等。5. 完善以上会议系统的综合布线、相关接口，完成必要的系统集成。203 正面投影显示系统203.1 系统功能用于向与会代表显示与会议内容相关的图像资料，如电脑资料、视频信号等，连接设备包括电脑、视频设备等，信号可互相切换，为会议讨论、决策提供直观方便的服务。203.2 系统主要设备1. 正面投影显示系统由1套LCD投影设备组成，包括投影机及升降架、投影幕、地插或墙插接口、视频连接电缆、VGA连接电缆以及线控装置等。2. 会议室西侧布置1块可收藏的120”软幕，由会议室大会议桌顶部可升降的1台LCD投影机（正投）投射，投影机及软幕采用进口名牌；投影机升降、开启以及控制可通过摆放柜集中控制。3根据会议室的定位、功能、档次以及效果等方面要求，系统应采用先进的并成熟可靠的产品，产品的品牌应配套一致，达到投影显示清晰，易于操控，总体美观大方。203.3 技术参数与要求1. 投影幕可升降收藏，电动控制，投影幕尺寸：120。2. 投影机应采用先进、成熟的技术设备，优化的电源和散热技术，工作噪音低，能够长时间工作。主要指标如下：标准分辩率1024768；最大分辩率12801024；对比度500：1；亮度3000ANSI流明；亮度均匀性90%；灯泡寿命1000小时（保持3000ANSI流明亮度性能）；输入信号：一路RGBHV，一路VGA（D-VSUB15针），一路AV，一路S-VIDEO，一路RS232；连续工作时间4小时。3. 投影幕的安装方案由装饰联合设计确定。204 音响（扩声）系统204.1 系统组成及要求1. 以召开小型会议为主，小型电影观摩为辅。
