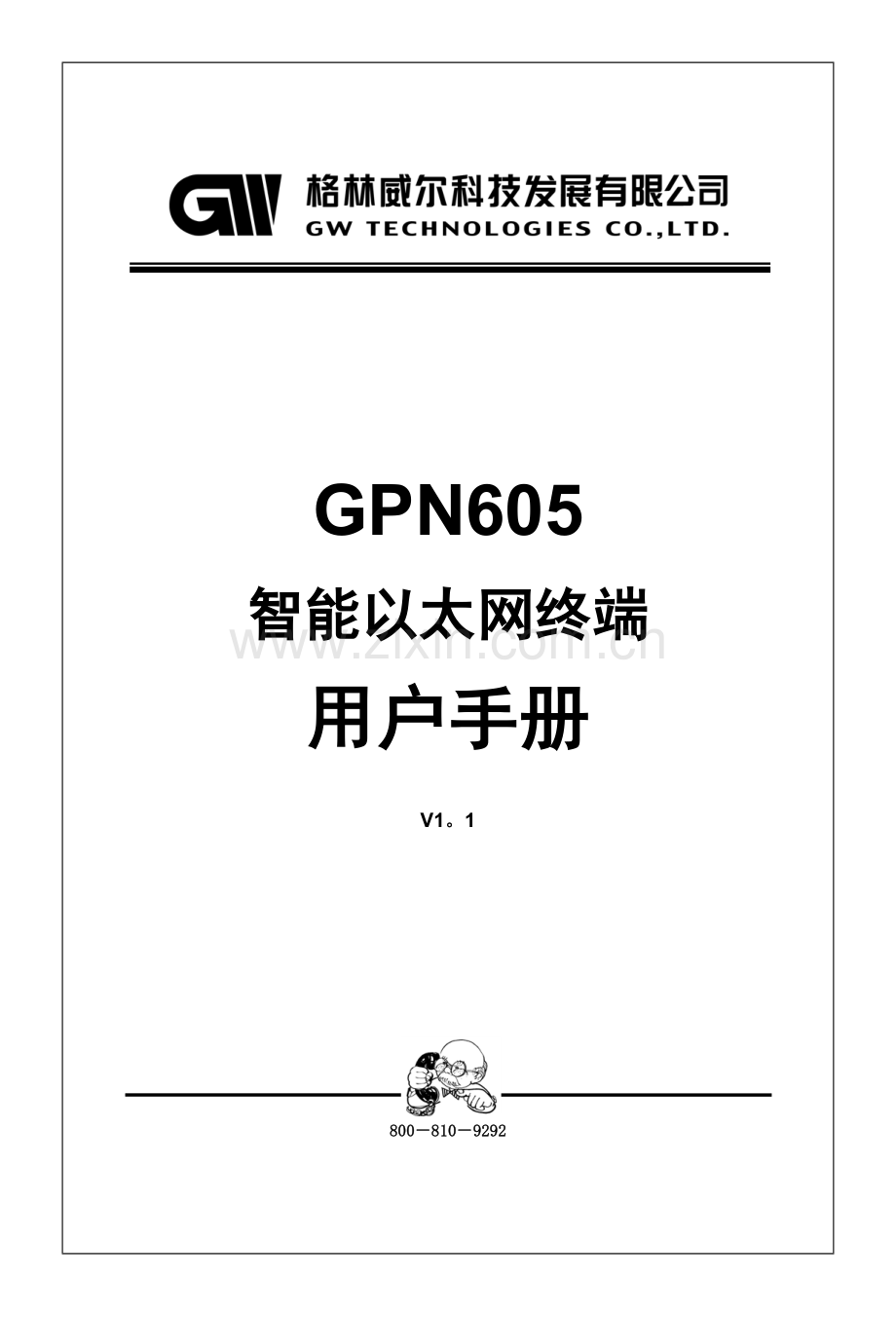

GPN605用户手册-20140324-V1.1.doc

GPN605
智能以太网终端
用户手册

V1。1

800－810－9292

目 录

1 概述 1
2 特点 1
3 技术指标 2
3.1 环境要求 2
3。2 电源 2
3。3 功耗 2
3。4 光接口 2
3。4。1 双纤双向工作方式 2
3.5 以太网接口 3
3。6 RS232接口(Console口） 3
3。7 SNMP接口(以太网网管接口） 3
3。8 外形尺寸 3
4 典型应用 4
4。1 作为分组网/数据网直挂终端使用 4
4。2 配合局端设备组建星网 4
5 设备组成 5
5.1 前面板 5
5.2 后面板 7
6 安装及设备说明 7
6。1 开包装 7
6。2 机械安装 7
6.2。1 安装所需工具、仪表 7
6。2.2 安装 8
6。3 电气安装 8
6.3。1 电源接口安装 8
6.3.2 光接口（WAN）安装 9
6.3。3 以太网电接口（LAN口）安装 9
6。3。4 SNMP以太网接口 10
6.3。5 RS232(console口）接口 10
7 故障说明 11

1 概述
北京格林威尔科技发展有限公司研制的GPN系列智能以太网终端是自主开发设计的产品。GPN系列智能以太网终端是我司针对分组网的发展研发的适应分组网网络发展的智能以太网终端；GPN605之所以顺应分组网的发展，因为他强大处理内核，提供基于以太网业务的标准OAM和单体设备还可以支持管理,同时适应100M或1000M上行的网络.设备在对业务的质量保证上也有了很大提升,支持双光保护，支持VLAN、QoS等；在维护便利性上此设备支持网络级OAM Y.1731/802。1ag，使得端到端网络故障定位更为方便；同时设备还支持链路级OAM 802。3ah，更可将终端状态上报给上层分组网络上,让分组网也能知道我司设备状态；
GPN605定位于多速率多端口以太网接入智能终端，适用于大带宽多端口高可靠性的大客户接入，在终端直挂网络模型中可提供管理的应用模式,同时还适用于配合我司主流平台组建星型网络的应用模式，在不同的应用模式下实现不同的管理方式；是一款基于SNMP、标准802.3ah、802.1ag、Y.1731 OAM的增强型智能以太网终端，以太网带宽在64K～1000M速率范围内可调。电口提供10/100M/1000M自适应以太网接口,光口提供100M/1000M自适应模式；适用于当前运营商网络对高带宽、高效率、低运营成本的要求。可实现分组网直联智能终端的大客户接入的方案，星网拓扑方案、高速视频接入方案、全场景的多电口100M/1000M以太网接入的解决方案。
2 特点
□ 网络侧接口提供两路SFP插槽、100Base-Fx/1000Base-X光模块兼容；
□ 用户侧接口提供4路10/100/1000M 自适应以太网电接口；
□ 基于标准的IP协议栈，可通过IP地址进行SNMP、Telnet管理;
□ 可以提供图形化的网管界面对设备进行管理
□ 支持链路级OAM 802.3ah；
□ 支持基于以太网业务的网络级OAM Y.1731/802。1ag;
□ 支持双光口保护
□ 支持以太网电接口MDI/MDI-X自适应;
□ 支持IEEE 802。1Q、802.1P、QinQ等常用以太网协议；
□ 支持STP/RSTP等生成树协议、支持广播风暴的抑制；
□ 以太网光口支持光模块的数字诊断；
□ 以太网带宽在64K～1000M速率范围内可调；
□ 具有完备的告警指示功能，并支持远端告警主动上报,远端掉电上报等；
□ 支持DHCP功能，开通方便快捷；

3 技术指标
3.1 环境要求
□ 工作温度： 0～50℃
□ 相对湿度：95％(无凝结）,不防水
3.2 电源
□ 交流220V：输入电压范围 AC170V～AC264V
□ 直流-48V：输入电压范围DC-36V～DC—72V
3.3 功耗
□ 整机功耗 <15W
3.4 光接口
□ 光纤接口: SFP
□ 接口速率:125M(100Base-Fx)、1.25G（1000Base—X)
□ 线路编码：4B5B（100Base-Fx)/8B10B（1000Base—X)
□ 支持单模、多模光纤
□ 传输距离: 5km、20km、60km和100km等
注：以下为双纤中常用机型（20Km）的光接口指标
3.4.1 双纤双向工作方式
□ 波长:双纤双向工作时有两种波长机型
发送波长：1310nm 接收波长：1310nm(标准）
发送波长：1550nm 接收波长:1550nm（定制)
□ 发送功率：—8~—14dBm
□ 接收灵敏度：优于-31dBm(误码率≤10-11）
□ 传输距离:20Km
3.5 以太网接口
完全兼容IEEE802.3标准
□ 标 准:支持IEEE 802.3系列
□ 传输速率：10M/100M/1000M自适应
□ 工作方式：全双工/半双工自适应
□ 接口类型:RJ45接头,CAT3/5非屏蔽双绞线
□ 带宽可调:在网管软件的支持下可以对电口速率进行N×64Kb/s配置
□ 支持以太网接口MDI/MDI—X自适应
□ 传输距离：≧100m
3.6 RS232接口（Console口)
□ 物理接口：RJ45
□ 电 平:RS232
□ 波 特 率：9600bps,8数据,1停止，无校验

3.7 SNMP接口(以太网网管接口）
□ 物理接口：RJ45
□ 传输速率:10Base-T/100Base-Tx自适应

3.8 外形尺寸
□ 不含挂耳机型：301mm(宽)×180。6mm（宽）×44mm（高)
□ 包含挂耳机型:482.6mm(宽）×180。6mm(宽）×44mm（高）
4 典型应用

图 4-1 GPN605 经典组网
4.1 作为分组网/数据网直挂终端使用
GPN605可通过网络侧接口直接与分组网或数据网设备光口直连,根据上层网络光口速率选用不同的SFP光口进行支持,100M以太网和1000M以太网兼容;同时可使用双光口与上层网络进行保护，支持多种保护协议；设备通过划分管理VLAN进行设备管理;如图 4—1右侧组网；
4.2 配合局端设备组建星网
GPN605可以配合局端MSAP/GPN机框使用，组建星网，通过局端设备与分组网或传输网络互连。GPN605与局端设备可采用100M或1000M以太网接口,同时也可选择使用单光口或双光口；设备管理可通过局端设备代理管理；如图4—1左侧组网;
5 设备组成
5.1 前面板

图5—1 GPN605前面板示意图
GPN605前面板如图5—1所示，Console口为串行管理接口；SNMP口为带外以太网管理接口;WAN口(共2个接口)为上联光接口.光接口均为SFP接口型式，根据需要插上光模块即可使用,不使用的接口可以空闲。光接口支持100Base—Fx和1000Base-X两种速率，设备会根据插入的光模块类型自动识别；LAN口（共4个接口）为下联电接口。
位于前面板的发光二极管显示各种工作状态信息：
表5-1 指示灯含义
LED灯
意义
状态
PWR（绿色)
上电指示
亮：设备上电
灭：设备没有上电
RUN（绿色）
运行指示
亮：设备启动 ubanndian
闪烁：程序运行
P（绿色)
Flash写保护指示
亮：关闭
灭：开启
LOOP（红色）
环回指示
亮:端口收到环回指令，进入环回状态
灭:
灭：端口环回解除
SNMP口
LINK/ACT
（绿色)
以太网网管口连接状态指示
亮：连接
灭：断开
闪烁：数据收发
SNMP口
10/100M
(绿色）
以太网网管口速率指示
亮：100M速率
灭：10M速率
WAN口LINK/ACT 1(绿色）
第一路上联光口连接状态指示
亮：连接
灭：断开
闪烁：数据收发
WAN口LINK/ACT 2（绿色)
第二路上联光口连接状态指示
亮:连接
灭:断开
闪烁:数据收发
WAN口
1000M 1
（黄色）
上联口第一路光口速率指示
亮：1000M
灭：100M
WAN口
1000M 2
（黄色）
上联口第二路光口速率指示
亮:1000M
灭：100M
LAN 1口LINK/ACT
（绿色）
第一路下联电口连接状态指示
亮:连接
灭：断开
闪烁：数据收发
LAN 1口
SPEED
（黄、绿双色)
第一路下联电口工作速率指示
黄色：1000Base—T
绿色:100Base—Tx
灭：10Base—T
LAN 2口LINK/ACT
（绿色）
第二路下联电口连接状态指示
亮：连接
灭：断开
闪烁：数据收发
LAN 2口
SPEED
（黄、绿双色）
第二路下联电口工作速率指示
黄色：1000Base-T
绿色：100Base—Tx
灭：10Base-T
LAN 3口LINK/ACT （绿色）
第三路下联光口连接状态指示
亮：连接
灭：断开
闪烁：数据收发
LAN 3口
SPEED
(黄、绿双色)
第三路下联电口工作速率指示
黄色:1000Base-T
绿色：100Base—Tx
灭：10Base—T
LAN 4口LINK/ACT
(绿色）
第四路下联光口连接状态指示
亮：连接
灭：断开
闪烁：数据收发
LAN 4口
SPEED
(黄、绿双色)
第四路下联电口工作速率指示
黄色:1000Base-T
绿色：100Base—Tx
灭：10Base—T

5.2 后面板

图5-2 AC220V机型后面板示意图

图5—3 DC—48V机型后面板示意图
GPN605有两种后面板型式：AC220V(见图5-2）机型和DC-48V（见图5-3)机型。
AC220V接口为普通三端子型式，用AC220V电源线连接即可.
DC-48V接口为3线型式，GND为48V电源地，PGND是和机壳连接的保护地。
后面板左侧螺钉孔为PGND（保护地),安装时请注意连接到机房的保护地线上。
船型电源开关:ON 开启电源； OFF关闭电源。

6 安装及设备说明
6.1 开包装
GPN605使用纸箱包装，内有防震泡沫塑料保护，每个包装箱内一台。开箱时请注意包装箱方向,保证正面朝上，以免丢失附件包.单台GPN605光纤收发器所用附件见随机装箱单文件，请注意查验.
6.2 机械安装
6.2.1 安装所需工具、仪表
□ 一字、十字螺丝刀
□ 平口钳、斜口钳
□ 万用表
□ 光功率计
□ 光衰耗器
注：加下划线的仪器为可选
6.2.2 安装
最常用到的方法就是将GPN605设备放置在干净的工作台上。操作中需要注意以下事项:
□ 保证工作台的平稳性与良好接地。
□ GPN605设备上、下要保证能够通风,至少留出1U的散热空间。
□ 不要在设备上面放置重物。
6.3 电气安装
6.3.1 电源接口安装
GPN605提供AC220V或DC-48V两种电源接口型式，用户需根据不同的应用场合选择合适的机型使用。
6.3.1.1 交流电源接口安装
GPN605 AC220V机型内置交流电源模块,提供AC220V电源接口。
电源输入位于机箱后面板右侧，交流220V电源接口使用标准的三端电源插座，可直接使用标准的220V电源线。其中的保护地与机壳相接。插头接入AC220V后,拨动船型开关至ON侧，即可上电。
□ AC220V电源接口：直接使用附件中提供的三相交流电源线
□ 安装要保证牢固且无短路.接线柱位置见图5-2 AC220V机型后面板示意图

6.3.1.2 直流电源接口安装
GPN605 DC-48V机型内置直流电源模块，提供DC—48V电源接口。电源输入位于机箱后面板右侧,DC—48V电源接口定义如下:

其中的PGND与机壳相接。外部DC—48V电源输入后，拨动船型开关至ON侧，即可上电。
□ DC—48V电源接口：从左往右依次为 PGND/GND/-48V
□ 安装要保证牢固且无短路。

同时，每台设备提供有接地端子（见下图），请把机房的保护地与设备PGND相接.

6.3.2 光接口（WAN）安装
GPN605设备的光口为SFP模式，可以自动识别100M/1000M速率的光模块。
6.3.3 以太网电接口（LAN口)安装
GPN605设备提供4路以太网业务接口，最高速率可工作在1000Base—T模式下，使用标准的RJ45接头。
以太网业务接口为MDI/MDI—X自适应口，可任意选择交叉网线或直通网线进行连接.
交叉网线（网线一端如表6-1线序打线;另一端如表6-2线序打线）;
直通网线（网线两端都如表6-1线序打线）。
表6-1 直通线以太网RJ-45端口引脚示意
编号
1
2
3
4
5
6
7
8
颜色
橙白
橙
绿白
蓝
蓝白
绿
棕白
棕
表6—2 交叉线以太网RJ-45端口引脚示意
编号
1
2
3
4
5
6
7
8
颜色
绿白
绿
橙白
蓝
蓝白
橙
棕白
棕

6.3.4 SNMP以太网接口
SNMP以太网口支持MDI/MDI-X，即直连线、交叉线自适应功能。RJ—45头各个脚与CAT3/5双绞线的连线关系如下表所示.
表6—3 RJ-45口的接头引脚示意
编号
1
2
3
4
5
6
7
8
定义
TXD+
TXD—
RXD+

RXD-

颜色
橙白
橙
绿白
蓝
蓝白
绿
棕白
棕
注：其中的颜色表示的是CAT3/5类双绞线的各线的颜色。

图6-1 以太网线线序示意图

6.3.5 RS232(console口）接口
RS232（console口）使用的是RJ45插座,与计算机的连接需使用专用串口线,如下图所示,其工作速率为:9600bps，8数据,1停止，无校验.
RJ45 DB9
6 RX
3 TX
5 GND
2 RX
3 TX
5 GND

图6-2 RJ45—DB9 RS232口连接示意图
表6—2 串口(CONSOLE)RJ45接头的线序定义
1
2
3
4
5
6
7
8

TXD
GND
GND
RXD

表6—3 计算机DB9接头的线序定义
1
2
3
4
5
6
7
8
9
－
RXD
TXD

GND

－
RS232串口作为Console口使用时，通过命令行的方式对设备的各项参数进行设置。用户使用时可以通过超级终端等软件对设备的参数进行配置.
7 故障说明
表7-1 故障现象及原因判断
故障现象
可能原因及处理措施
设备不工作，指示灯全灭
外供电源故障或电源线断路。
RUN灯常亮
软件丢失或加载异常.如重启后仍不能恢复，需更换或维修。
收发器光口不能LINK
表明光口出现了线路收无光故障，可能是光纤断裂；光接头损耗过大；对端设备故障；本端板卡故障等原因，可用短光纤将本端收发光口自环，如LINK灯亮，说明是对端设备或光线路故障，如LINK灯亮灭，说明是本端板卡故障，需更换或维修。
收发器电口不能LINK
检查本端设备的电口是否正常,可用短网线自环，如RJ45的LINK灯亮说明为对端设备或者是电线路故障,如LINK灯灭说明是本端设备故障,需要更换或维修。
本机为精密光电设备，运输和搬运时必须轻放并注意防潮、防撞。
注：一旦发生故障，请根据告警指示迅速判定原因，必要时请联系维护中心。
GPN605用户手册 第 11 页

有毒有害物质或元素名称及含量标识表
部件名称
有毒有害物质元素
铅（Pb）
汞（Hg）
镉（Cd)
六价铬（Cr（Ⅵ)）
多溴联苯（PBB）
多溴二苯醚(PBDE)
结构部件
o
o
×
×
o
o
PCBA部件
×
×
×
×
×
×
包装部件
×
×
o
o
×
×
附件部件
×
×
×
×
×
×
o：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T 11363-2006规定的限量要求以下。
×：表示该有毒有害物质在该部件某一均质材料中的含量超过SJ/T 11363—2006规定的限量要求.因通信产品中考虑PCBA的可靠性,PCBA部件的铅属于RoHS豁免项。
