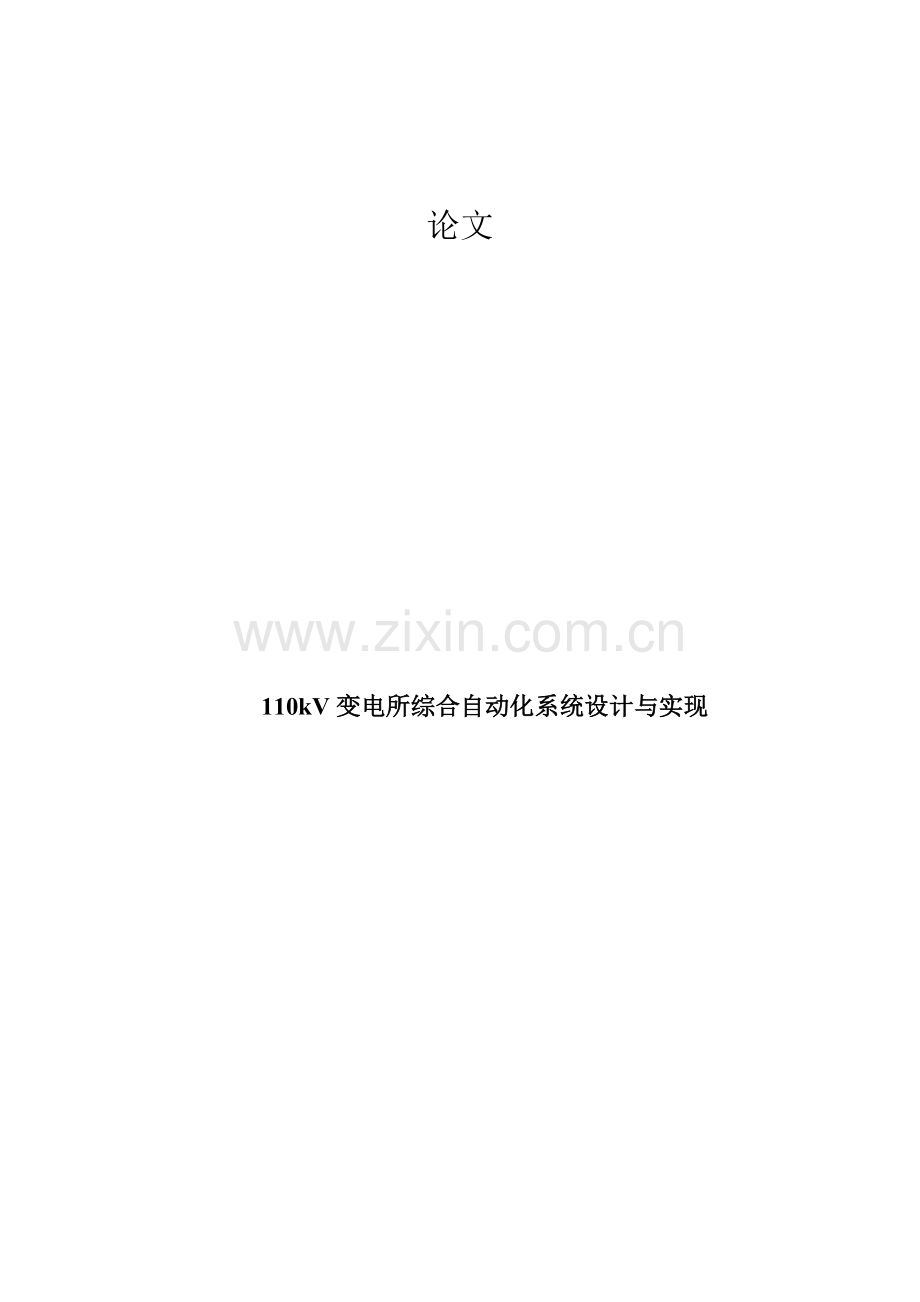

110kV变电所综合自动化系统设计与实现

毕 业 设 计 (论 文) 任 务 书
专业班级 层次 姓名 学号
一、毕业设计（论文）题目110kV变电所综合自动化系统设计与实现
二、毕业设计（论文）工作自 年 月 日起至 年 月 日止
三、毕业设计（论文）基本规定：
　论文总体构造应分为如下几某些：题目、摘要、目录、前言、正文、结论、参照文献和附录等几某些构成。论文应力求有作者自己创见和观点，中心突出，层次分明，阐述清晰，构造严谨，文字流畅，论证有理有据，具备说服能力。整篇论文字数专升本、高起本层次不少于8000字。详细字数依照专业不同,按照指引教师规定进行写作。笔迹要工整清洁。
（1）、毕业论文构造
题目：即标题，它重要作用是概括整篇论文中心内容。因而，题目要确切、鲜明、简短、精炼。
目录：反映论文纲要。目录应列出通篇论文各构成某些大小标题，分别层次，逐项标注页码，并涉及注明参照文献、附录、图版、索引等附属某些页次，以便读者查找。
摘要：摘要是论文高度概括，是全文缩影，是长篇论文不可缺少构成某些。要用中英文分别书写，一篇摘要不多于400字。结尾要注明3-5个核心词。
前言：前言相称于论文开头，它是三段式论文第一段（后二段是正文和结论）。前言与摘要写法不完全相似，摘要要写得高度概括、简略，前言可以稍加详细某些，文字以800字左右为宜。前言普通应涉及如下几种内容：
①为什么要写这篇论文，要解决什么问题，重要观点是什么。
②对本论文研究主题范畴内已有文献评述（涉及与课题有关历史回顾，资料来源、性质及运用状况等）。
③阐明本论文所要解决问题，所采用研究手段、方式、办法。明确研究工作界限和规模。
④概括本课题研究所获得成果及意义。
正文：论文正文是作者对自己研究工作详细表述。应涉及如下内容：
①理论分析某些：
详细阐明所使用分析办法和计算办法等基本状况；指出所应用分析办法、计算办法、实验办法等哪些是已有，哪些是通过自己改进，哪些是自己创造，以便指引教师审查和纠正，这一某些所占篇幅不适当过多，应以简洁、明了文字概略表述。
②课题研究办法与手段，分别如下面几种办法阐明。
用实验办法研究课题，应详细阐明实验用装置、仪器、原材料性能等与否原则，并应对所有装置、仪器、原材料做出检查和标定。对实验过程和操作办法，力求论述得简要扼要，对实验成果记录、分析、对人所共知或细节性内容不必过度详述。
用理论推导手段和办法达到研究目，这方面内容要精心组织，做到概念精确，判断推理符合客观事物发展规律，要做到言之有序，言之有理，以论点为中枢，组织成完整而严谨内容整体。
用调查研究办法达到研究目，调查目的、对象、范畴、时间、地点，调查过程和办法等，这些内容与研究最后成果关于系，但不是成果自身，因此一定要简述。
③成果与讨论是全文心脏，普通要占较多篇幅。
在写作时，应对研究成果精心筛选，把那些必要而充分数据、现象、样品、结识等选出来，写进去，作为分析根据，应尽量避免事无巨细，把所得成果和盘托出。在对成果做定性和定量分析时，应阐明数据解决办法以及误差分析，阐明现象浮现条件及其可证性，交代理论推导中结识由来和发展，以便别人以此为依照进行核算验证。对成果进行分析后所得到结论和推论，也应阐明其合用条件和范畴。恰当运用表和图作成果与分析，是科技论文通用一种表达方式。
结论：结论涉及对整个研究工作进行归纳和综合而得出总结；所得成果与已有成果比较；联系实际成果，指出它学术意义或应用价值和在实际中推广应用也许性；在本课题研究中尚存在问题，对进一步开展研究看法与建议。结论集中反映作者研究成果，表达作者对所研究课题看法和主张，是全文思想精髓，是全文思想体现，普通写得概括、篇幅较短。撰写时应注意下列事项：
结论要简朴、明确。在措辞上应严密，而又容易被人领略。
结论应反映个人研究工作，属于前人和她人已有过结论可少提。
要实事求是地简介自己研究成果，切忌言过其实，在无充分把握时，应留有余地。
道谢：对于毕业论文指引教师，对毕业论文提过有益建议或予以过协助同窗、同事与集体，都应在论文结尾某些书面道谢，其言辞应恳切、事实求是。
参照文献：对那些重要学术性强，在论文中所引用过文献，普通都应列出来。
附录：在论文之后附上不便放进正文重要数据、表格、公式、图纸、程序等资料，供读者阅读论文时参照。
（2）、毕业论文写作中应注意某些问题(严格按照网络学院电子论文模版文字、格式及先后顺序等规定进行写作和排版)。
①撰写笔迹要工整，文字要规范，不可滥用、误用简化字、异体字或生造中文；中文标点要精确，标点符号写在行内。
②文稿要完整。
③文章标题层次及同级标题序码，必要段落分明先后一致。
④论文中关于实验数据表格、图、照片表达一定要规范化。
⑤所列举参照文献应是正式出版物，涉及期刊、书籍、论文集和会议文集。
⑥在论文结束处，要罗列重要参照文献，格式为：序号、作者姓名、书或文章名称、出版物单位、出版时间、章节与页码等。
毕业论文计算机排版格式规范
页面设立：纸型为A4。
1、中文摘要：
①“摘要”二字居中（三号黑体），字间空一种字符。
②“摘要”二字下空一行输入摘要内容（小四号宋体）。
③摘要内容后下空一行输入“核心词”三字（小四号黑体），其后为核心词（小四号宋体－核心词之间用我分号隔开，最后一种核心词不打标点符号）。
2、目录：二字为三号黑体，居中，下空一行为章、节、小节及其开始页码（小四宋体）。章、节、小节分别以1、1.1、1.1.1等数字依次标出。
3、前言：“前言”二字为三号黑体，居中；二字之间空一字符。
4、正文：每章标题以三号黑体居中；章下空二行为节，以小三号黑体左起，节下空一行为小节，以四号黑体左起。换行后以小四号宋体打印正文。正文内标题号用1.、（1）、a等依次标出。
5、图：图题采用中文，中文字体为五号宋体。引用图应在图题右上角标出文献来源。图号以章为单位顺序编号。
6、表格：按章顺序编号，表内必要按规定符号标注单位。
7、公式：公式书写应在文中另起一行，居中排列。公式序号按章顺序编号。
8、参照文献：按论文中参照文献浮现先后顺序用阿拉伯数字持续编号；参照文献中每条项目应齐全。（若本文中在文字及格式等规定上与电子论文模版有冲突时，请按照网络学院电子论文模版规定进行）。
指引教师：
论文题目：110kV变电所综合自动化系统设计与实现

摘 要
本文一方面依照任务书上所给系统与线路及所有负荷参数，分析负荷发展趋势。从负荷增长方面阐明了建站必要性，然后通过对拟建变电站概括以及出线方向来考虑，并通过对负荷资料分析，拟定了110kV，10kV以及站用电主接线，然后又通过负荷计算及供电范畴拟定了主变压器台数，容量及型号，同步也拟定了站用变压器容量及型号，最后，依照最大持续工作电流及短路计算计算成果，母线，绝缘子和穿墙套管，电流互感器进行了选型，从而完毕了110kV变电所综合自动化系统设计与实现。

核心词：变电站设计 ；变压器；电气主接线

论文类型：设计报告

摘 要
1 绪 论 1
1.1重要任务和规定： 1
1.1.1短路电流计算 1
1.1.2一次设备选型 1
1.2编写毕业设计阐明书 1
1.2.1重要成品： 1
2 主变选用 3
2.1 主变选用原则 3
2.2 主接线设计 4
3 短路电流计算 6
3.1短路电流基本概念 6
3.1.1 短路电流计算重要目 6
3.2短路电流计算普通规定 6
3.3短路电流计算接线方式 6
3.4短路电流计算容量 6
3.5 短路电流计算办法 6
3.6短路电流计算环节及参数计算 7
3.7计算各元件标么值 7
3.8各电源对短路点转移电抗和短路电流计算 8
3.8.1 K1点短路电流计算。 8
3.8.2 k2点浮现短路 12
4重要电气设备选取 15
4.1电气设备选取普通原则： 15
4.1.1电气设备选取可靠性原则： 15
4.1.2重要电气设备选取技术条件： 15
4.2重要电器设备校验普通原则： 15
4.3各类设备选取 17
4.3.1隔离开关选取 17
4.3.2各级电压母线选取 17
4.3.3绝缘子和穿墙套管选取 18
4.3.4电流互感器配备和选取 18
4.3.5 110KV侧CT选取 19
4.3.6电压互感器配备和选取 19
4.3.7各重要电气设备选取成果一览表 20
5 110kV变电所综合自动化系统变电站简介 21
5.1综合自动化系统变电站概述 21
5.1.1变电所综合自动化系统变电站基本构造 21
5.1.2变电站综合自动化系统应能实现功能 21
5.1.3变电所综合自动化系统变电站基本模式 22
5.1.4110kV变电所综合自动化系统变电站技术经济效益 22
5.2变电站自动化系统优化选取 22
5.3变电所综合自动化系统建设和管理方面存在问题 24
5.3.1 存在问题： 24
5.3.2 解决办法 24
5.4变电所综合自动化系统变电站管理模式 25
5.4.1 全国各地重要采用管理模式有3种： 25
5.4.2 确立变电所综合自动化系统变电站运营管理模式应遵循原则 25
5.5实现变电所综合自动化系统技术规定 25
5.6直流电源选取 26
5.7部门间配合 26
5.8运营中防火、防盗安全性办法 26
6 变电所综合自动化系统后来发展 27
7本次设计综合自动化系统选型 28
7.1 系统特点 28
7.2 系统构成 29
7.3 RCS-9700分布式变电所综合自动化系统后台监控软件 29
7.4 RCS-9700运营工作站 30
7.5 网络通信设备 30
7.6 RCS-9700测控装置 30
结论与展望 33
道谢 34
参 考 文 献 35
附件 37

1 绪 论
1.1重要任务和规定：
电气主接线设计
主变选用，主接线拟定。
1.1.1短路电流计算
选基值，计算各元件标么值；做三序网络图；计算该系统指定点短路短路电流，残压，做短路电流计算成果表。
1.1.2一次设备选型
主母线，高压断路器，高压隔离开关，接地刀闸，电压互感器，电流互感器；各电压级别避雷器。
1.2编写毕业设计阐明书
1.2.1重要成品：
（1） 设计总阐明
（2） 短路电流计算书
（3） 整定计算书
1.2.2原始资料
（1） 建设性质及规模
为满足市区工业及都市生活用电，拟新建一座110kv110kV变电所综合自动化系统设计与实现 。
电压级别 110/10kv
线路回数 110kv有2回线路。10kv又4回线路。
（2） 所知条件
新建变电站位于市工业区，领近负荷中心。所区海拔100m，为非地震多发区。最高气温+39摄氏度，最低气温-15摄氏度，最热月平均气温为+32摄氏度。
（3） 电力系统接线简图

14 km

S=1250MVA
Xs=0.6

S2=350MVA
Xs=0.8
20km
10km
6km
新建变电站
图1-1 原始资料图示

注：1、图中系统容量、系统阻抗均相称于最大运营方式；
2、系统可保证本变电站110kv母线电压波动在正负5%以内；
3、甲、乙变电站重要负荷为煤矿，供电可靠性规定高。

2 主变选用
2.1 主变选用原则
2.1.1 电力变压器台数选取
在SDJ2-88规程中关于变电所主变压器选取作如下规定：主变压器容量和台数选取应依照《电力系统设计技术规程》SDJ61-1985关于规定和审批电力系统设计决定进行。凡装有两台及以上主变压器变电所，其中一台事故停用后，别的主变压器容量应保证该所所有复合70%。在记及过负荷能力容许时间内，应保证顾客一二级负荷。如变电所在其她能源保证在变压器停用后顾客一级负荷，则可装设一台变压器。

在工程设计中，普通符合下列条件之一时，一装设两台变压器。
（1） 有大量一二级负荷
（2） 季节性负荷变化大
（3） 集中负荷容量较大，虽为三级负荷，翻译台变压器供电容量不够。
2.1.2 电力变压器容量选取。
（1） 为了对的选出变压器额定容量，应绘制年及日负荷曲线，且从曲线上得出年及日最高负荷和平均负荷，同步还应考虑5-发展规划，因此应当将5-规划做到一定精准性。
（2） 变压器最大负荷依照公式：

（2—1）
式中
——变压器最大负荷
——负荷同步系数
—— 按负荷级别记录综合用电负荷
（3） 对两台变压器运营变电所，普通采用等容量变压器，每台容量应满足：
1) 满足总计算负荷70%需要即,因而变电所总安装容量为 (kVA)。
2) 满足所有一、二级负荷需要。即当量台变压器运营时，每台变压器个承受计算负荷50%，负载率平均为0.7。事故状况下，一台变压器承受总计算负荷时，只过载40%，可继续运营一段时间，此时可切除三级负荷和调节生产。一台变压器仍能保证一二级负荷供电。
由以上推算以及原始资料可以得出如下几种结论：
(1) 本次设计变电所应选取两台等容量变压器。
(2) 容量计算：
T1近期 （MW） 14.3750.7=10.063（MW）
T2近期 （MW） 13.1250.7=15.313（MW）
T1远景 （MW） （MW）
T2远景 （MW） （MW）
通过以上计算可以得出选取两台SF8-16000/110型双绕组变压器。
2.2 主接线设计
电气主接线是发电厂和变电所主体，对其规定有如下三点：可靠性、灵活性、经济性。
（1） 可靠性
主接线系统应保证对顾客供电可靠性，特别是保证对重要负荷供电。应注重国内外长期运营实践经验及其可靠性定性分析。主接线可靠性衡量原则问题是运营实践。主接线可靠性要涉及一次某些和相应构成二次某些在运营中可靠性综合。要考虑所设计发电厂，变电所在电力系统中地位和作用。
（2） 灵活性
主接线正常运营时，可以依照调度指令进行灵活变化，在各种故障状况下，可以迅速退出设备。检修时，可以以便停运断路器，母线及其继电保护设备，进行安全检修而不敢影响电力网运营和对顾客供电。
（3） 经济性
主接线应在保障安全、操作灵活基本上，尽量使投资减少，占地面缩小，将其经济性能发挥到极致。经济合理地选取主变压器种类（双绕组或自耦变压器），容量，台数，要避免因两次变压而增长电能损失。此外，在系统规划设计中，要避免建立复杂操作枢纽，为简化主接线，发电厂，变电所接入系统电压级别普通不超过两种。
依照以上内容，咱们可以进行主接线选取，材料中已知为两进两出接线，那么可以得出如下两种接线方式：
第一种接线方式：110kv侧 双母接线 10kv侧单母分段。
第二种接线方式：110kv侧 单母分段 10kv 侧单母分段。
如下是两种方案绘制图形：
10kv侧

第一种方案：
10kv侧侧

图1-2 110kv侧双母接线，10kv侧单母分段
10kv侧

第二种方案：
10kv侧侧

图1-3 110kv侧 单母分段 10kv 侧单母分段

方案
项目
第一种接线方式
110kv侧 双母接线 10kv侧 单母分段
第二种接线方式
110kv侧 单母分段 10kv 侧 单母分段
可靠性
供电可靠
供电可靠，母线满足110kV变电所综合自动化系统安装规定
灵活性
灵活性强，可以扩建
灵活性强，可以扩建
经济性
经济性差，设备多，配电装置复杂，费用多
经济性好，所用断路器台数少，费用少

对以上两种方案进行比较，发现第二种方案比第一种方案经济性好，所用断路器台数少，因此选用第二种方案。

3 短路电流计算
3.1短路电流基本概念
3.1.1 短路电流计算重要目
（1） 短路电流计算是解决一系列技术问题所不可缺少基本计算。。
（2） 在不对称短路状况下，零序电流分量产生磁场往往导致对邻近线路干扰，考虑到短路电流对电力系统运营严重危害，短路电流计算则为电力设计运营中所必要进行一项。
（3） 选取电气设备根据，电气主接线方案拟定，继电保护设计和整定
3.2短路电流计算普通规定
（1） 验算导体和电器动、热稳定及电器开断电流所用短路电流、应按工程设计手册规划容量计算、并考虑电力系统5－发展
（2） 所有同步电机都具备自动调节励磁装置。
（3） 接线方式应按也许发生最大短路电流和正常接线方式，而不能按切换中也许浮现运营方式。
（4） 所有电源电动势相位角相似。
（5） 选取导体和电器中短路电流，在电气连接电网中，应考虑电容补偿装置充放电电流影响。
（6） 短路时，导体和电器动稳定、热稳定及电器开断电流普通按三相电流验算，若有更严重按更严重条件计算。
3.3短路电流计算接线方式
计算短路电流所用接线方式，应是也许发生最大短路电流正常接线方式，而不能仅用在切换过程中也许并列运营接线方式。
3.4短路电流计算容量
应按工程设计规划容量计算，并考虑电力系统远景发展规划，普通工程建成后5—。
3.5 短路电流计算办法
在工程设计中，短路电流计算均采实用计算办法。所谓实用计算办法，是指在一定假设条件下计算出短路电流各个分量，而不是用微分方程去求解短路电流完整表达式。其假设条件可以涉及如下几种内容：
(1) 正常工作时，三相系统对称运营；
(2) 不考虑短路点电弧阻抗和变压器励磁电流；
(3) 系统中同步和异步电机均为抱负电机；
(4) 除计算短路电流衰减时间常数外，元件电阻不考虑；
(5) 短路发生在短路电流为最大值瞬间；
(6) 所有电源电动势相位角相似；
3.6短路电流计算环节及参数计算
(1) 选取计算短路点。
(2) 绘出等值网络，并将各元件电抗统一编号。
(3) 化简等值网络：将等值网络化简为以短路点为中心辐射形等值网络，并求出各电源与短路点之间电抗，即转移电抗。
(4) 求计算电抗。
(5) 由运算曲线查出各电源供应短路电流周期分量标么值。
(6) 计算无限大容量电源供应短路电流周期分量标么值。
(7) 计算短路电流周期分量有名值和短路容量。
(8) 计算短路电流冲击值。
(9) 计算异步电机供应短路电流。
(10) 绘制短路计算成果表。
3.7计算各元件标么值
选用基准功率 ,基准电压 ,线路阻抗
(1) 发电机：

(2) 输电线路：

(3) 变压器：

该系统等值电路如图1-1所示：

图1-4 等值电路
3.8 各电源对短路点转移电抗和短路电流计算
3.8.1 K1点短路电流计算。
(1) 三相短路计算
1) 将 形变成Y形，如图1-2所示.

图1-5 形变成Y形
当点短路时：

2) 串联阻抗相加：化简如图1-3所示

图1-6串联阻抗相加
(2) 各电源计算电抗

(3) 求取短路电路

图1-7 短路电路
(4) 其他短路电流计算
1) 各序网络
正序：

图1-8 正序图

由于各元件均为静止元件，故正序网络与负序网络相似

零序：

图1-9

2) 短路电流计算
a) 假设点发生单相接地，以A相为例

此时短路电流

b) 假设点发生单相接地，以BC相为例:
代入数值得

得

c) 假设点发生两项短路时，以BC相为例：

因此，短路电流为：

3.8.2当k2点浮现短路时
(1) 三相短路电流
1) 等值网络

图2-1 等值网络图

2) 求各电源计算电抗：

3) 短路电流计算成果

即

由于此网络中元件均为静止元件

假设两台变压器并列运营时，绕组接线方式拟定，K2点短路时

(2) 其他短路电流计算
1) 假设K2点发生单相接地，以A相为例

因此此时短路电流为

2) 当K2点发生两相接地时，以B、C为例

代入得

因此短路电流为：

3) 假设点发生两项短路时，以B、C相为例：

因此，短路电流为：

4重要电气设备选取
4.1电气设备选取普通原则：
4.1.1电气设备选取可靠性原则：
（1） 必要按正常工作条件进行选取并且按短路条件进行各种校验。
（2） 应满足经济条件合理性规定。
（3） 同类型设备应当尽量地减少。
（4） 必要与所建设整个工程原则协调一致。
（5） 选用产品应具备可靠实验数据。
（6） 技术上应先进。
（7） 对某些设备还要进行特殊项目校验，例如断路器和熔断器要校验开断电流能力，限流电抗器要校验正常电压损失和母线残压等。
4.1.2重要电气设备选取技术条件：
（1） 电压：选用电器容许最高工作电压Umax不得低于该回路最高运营电压Ug,即，Umax>Ug。电气设备安装地点海拔对绝缘介质强度有影响。随着海拔增长，空气密度和湿度相对减少，使空气间隙和绝缘放电特性下降，设备外绝缘强度随海拔升高而减少，导致设备容许最高工作电压Ualm下降。当海拔在1000-4000m时，普通按海拔每曾100m，Uzlm下降1%予以修正。
（2） 电流：选用电器在额定环境下，额定电流Ie不得低于所在回路在各种也许运营方式下持续工作电流Imax，即Ie>Imax
（3） 机械负荷：容许荷载应当不不大于电器引线在正常运营和短路时最大作用力。
4.2重要电器设备校验普通原则：
(1) 短路电流计算条件：
1) 容量和接线。容量应依照电力系统远景以及最后可以拟定总装机容量进行计算。接线应按照系统也许发生最大短路电流状况下接线方式。
2) 短路种类。导体和电器动、热稳定及电器开断电流普通按照三相短路进行校验。
3) 短路计算点。选取校验对象短路电流为最大那个点作为短路计算点。
(2) 短路计算时间：
校验电气设备热稳定和开断能力时，必要合理地拟定短路计算时间。选取通过校验对象单路电流为最大那些点作为短路计算对两侧均有电源电气普通是将电气两侧短路点进行比较，选出其中流过电器管路电流较大一点。校验电气设备热稳定和开断能力时，必要合理地拟定短路计算时间。
1) 校验热稳定短路短路计算时间
校验热稳定短路时间tK，即机选短路电流热效应QK时间tK：
（4-1）
式中：
——后备继电保护动作时间，单位s；
——断路器开断时间，单位s；
——断路器固有分闸时间，单位s；
——断路器燃弧时间，单位s（少油断路器为0.04~0.06s，SF6及压缩空气断路器为0.02~0.04s）。
(3) 热稳定和动稳定校验
1) 导体和电缆满足热稳定条件为：
（4-2）
式中
S——按正常工作条件选取导体或电缆截面积；
——按热稳定拟定导体或电缆最小界面积。
2) 电器满足热稳定条件：
（4-3）
式中
——制造厂规定容许通过电器热稳定电流；
——制造厂规定容许通过电器热稳定期间；
——短路电流通过电器时所产生热效应。
校验短路热稳定所用计算时间Ts按下式计算：
t=td+tkd （4-4）
式中
td——继电保护装置动作时间内（S）；
tkd——断路全分闸时间（s）。
(4) 动稳定校验
电动力稳定是导体和电器承受短时电流机械效应能力，称动稳定。满足动稳定条件是：
（4-5）
式中：
， ——短路冲击电流幅值及其有效值；
，——容许通过动稳定电流幅值和有效值。
(5) 可以不用校验动稳定或者热稳定条件为：
1）用熔断器保护电气，其热稳定有熔断时间保证，故可不校验热稳定；支柱绝缘子部流过电流，不用校验热稳定。
2）用限流熔断器保护设备，可不校验动稳定：电缆因固有足够强度，可不校验动稳定。
3） 电压互感器及装设在回路中裸导体和电器，可不校验动、热稳定。
4.3各类设备选取
4.3.1隔离开关选取
隔离开关是高压开关设备一种，它重要是用来隔离电源，进行倒闸操作，还可以拉、合小电流电路。
(1) 隔离开关额定电压与额定电流都满足回路参数规定；
(2) 隔离开关空载合闸容许电流不不大于回路空载电容电流
(3) 隔离开关动稳定电流不不大于回路最大短路电流峰值
(4) 隔离开关而稳定电流不不大于回路短路故障时，在保护动作前产生故障电流热稳定值
(5) 隔离开关构造简朴，动作要可靠。
(6) 带有接地刀闸隔离开关，必要装设连锁机构，以保证隔离开关对的操作。又依照最大持续工作电流及短路电流得知
电压级别
型号
额定电压
额定电流
动稳定电流
110kV
GW4-110G
110KV
1000A
80
10kV
GN8-10
10KV
600A
75
图2-2 设备型号各个特性
4.3.2各级电压母线选取
(1) 选取配电装置中各级电压母线，重要应考虑如下内容：
(2) 依照也许浮现最大工作电流选用导体截面积。
(3) 依照母线布置形式决定母线材料（软质或硬质）。
(4) 依照规定截面积决定每相母线导体条数。
(5) 依照母线电压级别决定相间距离和绝缘支撑。
(6) 依照短路电流相间和条间电动力校验决定母线导体组合排列方式。
(7) 对于重要母线和大电流母线，由于电力网母线振动，为避免共振，应校验母线自振频率。
110kV母线普通采用软导体型式。指引书中已将导线形式告诉为LGJQ-150加强型钢芯铝绞线。本变电所10KV最后回路较多，因而10KV母线应选硬导体为宜。故所选LGJ—150型钢芯铝绞线满足热稳定规定，则同步也不不大于可不校验电晕最小导体LGJ—70，故不进行电晕校验。
4.3.3绝缘子和穿墙套管选取
支柱绝缘子是一种特殊绝缘控件，可以在架空输电线路中起到重要作用。绝缘子不应当由于环境和电负荷条件发生变化导致各种机电应力而失效，否则绝缘子就不会产生重大作用，就会损害整条线路使用和运营寿命。在发电厂变电站各级电压配电装置中，高压电器连接、固定和绝缘，是由导电体、绝缘子和金具来实现。因此，绝缘子必要有足够绝缘强度和机械强度，耐热、耐潮湿选取户外式绝缘子可以增长沿面放电距离，并能在雨天阻断水流，以保证绝缘子在恶劣气候环境中可靠工作。穿墙套管用于母线在屋内穿过墙壁和天花板以及从屋内向屋外穿墙时使用，6～35KV为瓷绝缘，60～220KV为油浸纸绝缘电容式。
4.3.4电流互感器配备和选取
(1) 参数选取
1) 技术条件
a) 正常工作条件——一次回路电流，一次回路电压，二次回路电流，二次回路电压，二次侧负荷，精确度级别，
b) 短路稳定性——动稳定倍数，热稳定倍数
c) 承受过电压能力——绝缘水平，泄露比
2) 环境条件
环境温度，最大风速，相对湿度。
(2) 型式选取
1) 35kV如下屋内配电装置电流互感器，依照安装使用条件及产品状况，采用瓷绝缘构造或树脂浇注绝缘构造。
2) 35kV以上配电装置普通采用油浸式绝缘构造独立式电流互感器，在有条件时，如回路中有变压器套管，穿墙套管，应优先采用套管电流互感器，以节约投资，减少占地。
4.3.5 110KV侧CT选取
依照《设计手册》35KV及以上配电装置普通采用油浸瓷箱式绝缘构造独立式电流互感器惯用L(C)系列。
出线侧CT采顾客外式，用于表计测量和保护装置需要精确度。
当电流互感器用于测量、时，其一次额定电流尽量选取得比回路中正常工作电流1/3左右以保证测量仪表最佳工作、并在过负荷时使仪表有恰当指标。
依照 >
〉 （4-6）

选取型号为LCWB6-110W型
电压级别
型号
110kV
LCWB-6-110
10kV
LMC-10

图2-3 CT型号
4.3.6电压互感器配备和选取
(1) 参数选取
1) 技术条件
a) 正常工作条件——一次回路电压，一次回路电流，二次负荷，精确度级别，机械负荷
b) 承受过电压能力——绝缘水平，泄露比距。
(2) 环境条件
环境温度，最大风速，相对湿度，海拔高度，地震烈度。
(3) 型式选取
1.6～20kV配电装置普通采用油浸绝缘构造，在高压开关柜中或在布置地位狭窄地方，可采用树脂浇注绝缘构造。当需要零序电压是，普通采用三相五住电压互感器。
2.35～110kV配电装置普通采用油浸绝缘构造电磁式电压互感器。
110kV侧PT选取
《电力工程电气设计手册》248页，35-110KV配电装置普通采用油浸绝缘构造电磁式电式互感器，接在110KV及以上线路侧电压互感器，当线路上装有载波通讯，应尽量与耦合电容器结合。统一选用电容式电压互感器。
35KV及以上户外装置，电压互感器都是单相出线侧PT是当首端有电源时，为监视线路有无电压进行同期和设立重叠闸。
型号
额定电压（V）
二次绕组额定输出（VA）
电 容 量
载 波耦 合电 容
一次绕组
二次绕组
剩余电压绕组
0.5级
1级
高压电容
中压
电容
YDR-110
110000/
100/
100
150VA
300VA
12.5
50
10
图2-4 电压互感器YDR-110参数
精确度为:
电压互感器按一次回路电压、二次电压、安装地点二次负荷及精确级别规定进行选取。因此选用 YDR-110 型电容式电压互感器。
4.3.7各重要电气设备选取成果一览表

电压级别
电气设备
110kV
10kV
高压断路器
LW14-110
ZN-10
隔离开关
GW4-110G
GN8-10
电流互感器
LCWB-6-110
LMC-10
电压互感器
YDR-110
TSJW-10
绝缘子
ZSW-110
ZSW-10/500
母线
LGJQ-150
LGJ-150
主变压器
SF8-16000/110型

图2-5各重要电气设备选取成果一览表

5 110kV变电所综合自动化系统变电站简介
随着微机保护技术迅速发展和电力系统自动化限度不断提高，过去那种继电器保护方式已经不能满足当代继电保护发展规定。而微机保护以其技术含量高、调试简朴、维护以便、可靠性高、自动化限度高等长处，已经逐渐取代过去那种老式继电器保护。变电所综合自动化系统变电站是指没有经常性运营值班人员变电站，该站运营状态经本站微机远动装置RTU解决后，再经远动通信转送至上一级电业主管部门计算机系统，并在监视器CRT和系统模仿屏上显示出来，亦可打印制表，供调度人员随时监视查询，然后做出相应解决。
5.1综合自动化系统变电站概述
5.1.1变电所综合自动化系统变电站基本构造
（1）. 间隔层：就是在现场运营那些设备数据采集，保护和控制装置。例如：综保继电器，保护控制柜，多功能电表啊等等。她们是和一次设备联系最紧密部门，实际数据采集，设备控制都是由它们来完毕。
（2） 通信层：间隔层和站控层（见如下）数据需要通过某些通讯电缆/光缆进行传播，中间还得有某些通信设备例如通信管理机，互换机之类，用来负责数据分发和传播，以及原始数据存储等等
（3）通信层：间隔层和站控层（见如下）数据需要通过某些通讯电缆/光缆进行传播，中间还得有某些通信设备例如通信管理机，互换机之类，用来负责数据分发和传播，以及原始数据存储等等
5.1.2变电站综合自动化系统应能实现功能
(1) 微机保护:是对站内所有电气设备进行保护，涉及线路保护，变压器保护，母线保护，电容器保护及备自投，低频减载等安全自动装置。各类保护实现故障记录、存储多套定值、适合本地修改定值等功能。
(2) 数据采集 ①状态量采集：状态量涉及：断路器状态，隔离开关状态，变压器分接头信号及变电站一次设备告警信号等。当前这些信号大某些采用光电隔离方式输入系统，也可通过通信方式获得。②模仿量采集：常规变电站采集典型模仿量涉及：各段母线电压，线路电压，电流和功率值。馈线电流，电压和功率值，频率，相位等。此外尚有变压器油温，变电站室温等非电量采集。模仿量采集精度应能满足SCADA系统需要。
(3) 事件记录和故障录波测距 事件记录应包括保护动作序列记录，开关跳合记录。其SOE辨别率普通在1~10ms之间，以满足不同电压级别对SOE规定。变电站故障录波可依照需要采用两种方式实现，一是集中式配备专用故障录波器，并能与监控系统通信。另一种是分散型，即由微机保护装置兼作记录及测距计算，再将数字化波型及测距成果送监控系统由监控系统存储和分析。
5.1.3变电所综合自动化系统变电站基本模式
当前已实现变电所综合自动化系统变电站重要有两种做法：一种是建造变电所综合自动化系统变电站，一开始就按此目的进行设计；另一种是在原有基本上进行改造充实，使其达到110kV变电所综合自动化系统变电站条件。即常规远动模式和综合自动化模式。
5.1.4110kV变电所综合自动化系统变电站技术经济效益
(1) 大大加强电网一次、二次系统效能和可靠性；
(2) 减少人员，提高了劳动生产率；
(3) 减少了变电站综合投资；
5.2变电站自动化系统优化选取
依照 110kV变电所综合自动化系统职守变电站对系统自动化规定，必要选取适当变电站自动化系统，选取自动化系统根据是：
(1)技术规定
1）采用原则高性能微解决器，保证系统解决能力及可升级性 主解决器应采用符合国际原则PC104原则CPU模板。PC104是专门为PC嵌入式应用而制定国际原则（ISO-1966.1），并且按军标生产，其可靠性非常高（MTBF可不不大于）。由于符合国际原则，后来升级非常以便。
2）具备良好抗电磁干扰能力，在设计中始终把提高电磁兼容性放在第一位，全面采用最新电磁兼容设计技术及工艺，广泛应用各种新型抗电磁干扰元器件，使得系统整
