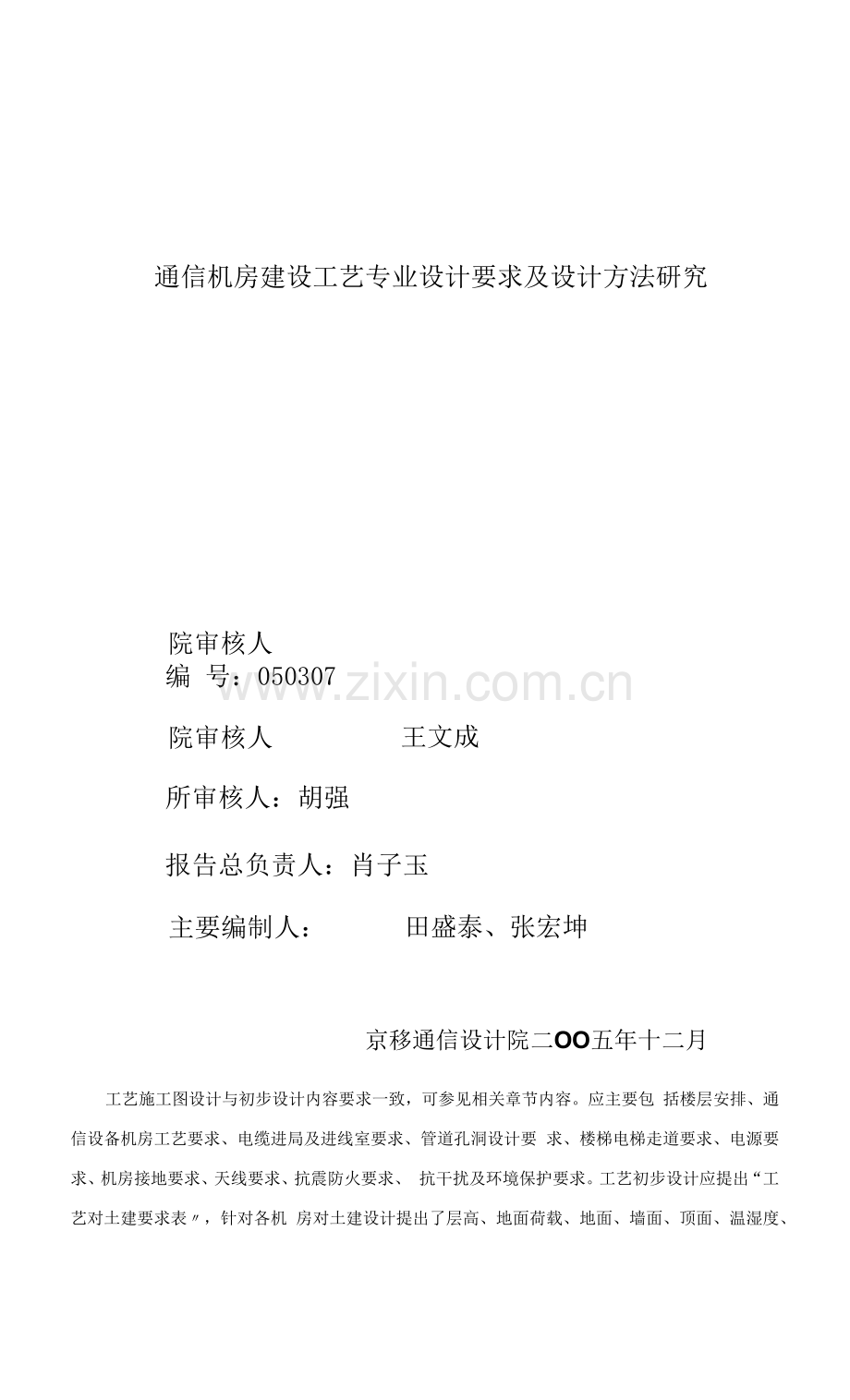

通信机房建设工艺专业设计要求及设计方法研究
编 号：050307院审核人

院审核人
王文成

所审核人：胡强
报告总负责人：肖子玉

主要编制人：
田盛泰、张宏坤

京移通信设计院二OO五年十二月
工艺施工图设计与初步设计内容要求一致，可参见相关章节内容。应主要包 括楼层安排、通信设备机房工艺要求、电缆进局及进线室要求、管道孔洞设计要 求、楼梯电梯走道要求、电源要求、机房接地要求、天线要求、抗震防火要求、 抗干扰及环境保护要求。工艺初步设计应提出“工艺对土建要求表〃，针对各机 房对土建设计提出了层高、地面荷载、地面、墙面、顶面、温湿度、设备发耗电 量、机房门、窗、照度等的具体要求。工艺施工图设计参考目录、工艺对土建要 求表格见附录。
工艺施工图设计应根据各通信专业设备安装工艺对土建的具体要求，以及相 关技术标准的要求，在设计说明的相关章节以及施工图图纸中作具体说明。
四.工艺专业设计的内容与方法
通信机房楼的建设和改造工程中，工艺专业主要负责以下几方面的工作：
,几个备选方案进行比较，由建设单位向主管部门申请立项；
2 .做工程规模容量预测以确定土建规模；
3 .配合建筑方案提出工艺设备安装对土建要求（包括进线方式、柱网、层高、 楼层平层等）；
4 .按审订方案提出楼层安排、上线孔洞、层高、墙面、地面、门窗、预埋件 等详细要求，并做出近期工艺工程的初步设计；
5 .对土建相关图纸进行会签；
6 .进行施工图查勘、现场核对工艺对土建的要求，做工艺施工图设计。
工艺专业设计内容和方法总结如下：
1 .局址选择中应注意的问题
在进行机房楼的局址选择时，应重点考察以下通信生产机房建设对周围环境 的要求：
- 应尽量避开繁华闹市区应选在城市供水、供电、交通道路等条件较好的地区，通信管道进 出方便
- 远离高压走廊、强电磁干扰（电气化铁路、大型变电站等）等区域 -远离在生产过程中散发有害气体、较多烟雾、粉尘、有害物质的工业企业等环境污染地区
- 平安环境，不应选择在易燃、易爆的建筑物和堆积场附近。应避开 断层、土坡边缘、故河道和可能塌方、滑坡或古迹遗址的地方，要 充分考虑洪水与地震等自然灾害的影响除满足近期建设用地外应预留适当开展余地
对于不符合上述要求的场景需进行专题论证。例如：电磁干扰对大局部通信 设备的稳定性、可靠性和平安性有着直接影响。因此，通信机房应远离高压变电 站、电气化铁路等强电干扰源。？程控交换设备安装工程设计标准？
（YD-5076-98）要求程控机房与强电干扰源间距在500m内时需进行专题论证和 测试。
- .业务需求预测方法和设计内容要求
可行性研究报告阶段工艺设计的主要任务是通过对通信产业开展环境、运营 商业务开展现状进行分析，对通信局房工程有效使用面积（定义详见附录）需求 进行预测，提出工艺机房有效使用面积需求，供建筑专业确定建筑规模和土建方 案。机房使用面积预测可根据建设单位要求提出多个（高、中、低）方案。
业务预测应充分依据通信网络开展规划，注重从生产实际需要出发。业务预 测应在满足当前需要的根底上，适当超前业务开展的需求。满足业务开展需要的 年限按10〜15年考虑，对于战略性、标志性和综合性有长远需求的可以放宽至 20年进行考虑。业务开展预留空间在现有业务需求的根底上考虑20%〜25%的 开展预留空间。
业务预测应立足于对通信产业开展环境、新业务和新技术开展前景的把握， 充分研究运营商通信网络开展规划，对各专业和各部门的业务需求进行充分的调 研。
调研内容和工作步骤应包括：
（1）业务满足期内各专业、各部门在规划期内拟建的业务系统规模
（2）该业务系统规模下节点数量、容量
（3）设备占用机房有效使用面积和设备功耗
（4）业务系统需占用的操作运行空间，维护生产人员的办公空间等
（5）业务系统对备品备件、资料室等面积需求（6）对各专业和各部门业务系统所需传输系统、电力电池系统进行预测
（7）汇总和整理得出通信局房建设所需工艺机房有效使用面积（电力电池 室、上下压变配电、油机房由电源专业负责提供），由建筑专业负责 将有效使用面积折合成生产用房和生产辅助用房建筑面积。
（8）辅助用房需求由建筑专业根据该通信局房生产办公人数、办公标准、 停车标准等指标确定。该工程总体建筑规模由以上生产用房、生产辅 助用房和辅助用房三局部组成。
在建设单位已确定征用土地及土地容积率等建筑指标的情况下，可以由建筑 专业先行确定工程总体建筑规模，给出生产用房和生产辅助用房工程有效使用面 积的浮动范围。以此浮动范围为根底，对建设单位各专业和各部门提出的业务需 求进行调整，使工程有效使用面积需求处于建筑专业给出的浮动范围之内。由于 建筑专业确定的辅助用房建筑面积需求受生产办公人数、办公标准、停车标准等 因素较大，可以重复以上过程屡次，使业务预测趋于合理，工程总体建筑规模符 合用地要求和建设单位要求。
业务预测方法主要有以下几种：
•首先是用户数预测，主要有以下几种方法：
- 按业务渗透率进行预测，如3G用户预测，智能网业务用户预测；根据市场调查数据进行预测，如数据多媒体业务预测；
- 按人口普及率进行预测，如根底电信业务的预测；按类比法进行预测，如新技术相关业务；
- 按增长趋势法进行预测，如传统电信业务；
如有相关业务和网络开展规划，应尽量采用相关规划中的业务预测结论。一 般业务开展和网络开展规划均为近期（5年内）的规划，考虑到通信业开展的速 度和远期预测业务开展的不确定因素较多，因此建议远期预测采用预留开展机房 的方法，远期业务开展机房一般按工艺机房近期业务开展需求的25%-30%预留。
•设备容量及机房面积需求预测根据用户数预测结果，确定设备容量；
- 根据设备容量预测结果确定规划期内建设业务节点设备数量；根据设备节点建设需求预测机房有效使用面积需求；
- 根据设备节点建设需求进行设备耗电量预估，并提供应电源专业进行电力电池室机房面积预测
• 一般业务预测中对各类机房需求的预测主要包括以下专业机房：
- 交换机房：长途网交换设备、本地网交换设备、移动通信网设备、 信令网设备、智能网设备、软交换设备、3G核心网设备数据机房：数据网设备、数据网关、业务平台设备、IPV6网络设 备、IDC
- 传输机房：长途传输设备、本地城域传输设备、同步设备BOSS支撑系统机房：计费、结算、营业、帐务、运营分析等支撑 系统设备
- 网管机房：大屏幕显示系统、各专业网管设备、综合网管、网管终 端等设备集中维护中心机房：OMC、维护终端及告警设备
- 无线基站机房交直流电力电池设备机房
- 光、电缆进局及光、电缆进线室
3.设备耗电量估算方法
设备功耗估算也是可行性研究报告阶段工艺设计的主要任务。据通信局房的 业务、功能需求，不同专业、容量的设备功耗，对该通信局房的通信设备功耗进 行估算，供电源专业进行供电方案设计。根据业务需求分析确定的通信设备功耗 提出近期电源需求，根据预留的开展空间面积确定的通信设备功耗提出远期电源 需求。
通信设备功耗估算一般可以采用设备容量估算法、设备机架法或有效使用面 积法，以上估算方法可以同时使用，相互验证，以期估算准确。
•设备容量估算法
采用设备容量估算法对设备功耗进行估算，首先需要对该局房安装设备类 型、设备容量进行细分，并根据经验数据或设备厂家提供的参考数据确定不同设 备一定设备容量情况下的设备功耗。这样根据该局房的终局设备容量，即可得出 设备功耗估算值。
例如根据业务预测某通信机楼终局容量为4套MSC、2套HLR,1套GMSC、
10端10G传输设备、数据设备假设干……通过对设备功耗的调研可知MSC设备 功耗为A、HLR功耗为B、GMSC设备功耗为C、10G传输设备为D、数据设备 功耗为E……,那么该通信机楼通信设备功耗为4XA+2XB+1 XC+10XD+Eo
由于设备种类和厂家繁多，无法归纳出统一的算法，建议依据所在省惯常使 用的设备型号和终局容量进行估算。
•设备机架估算法
设备机架估算法建立在确定机房有•效使用面积的根底上，根据机房有效使用 面积确定可用于安装设备的面积一一机房有效使用面积除去走线架安装位置、过 道、及列间面积，可用于安装设备机架的面积约为机房有效使用面积X70%X 50% （70%为可用于安装设备机架的区域，50%为实际用于安装设备机架的面 积）。从而可以进一步根据设备机架占用面积的经验数据确定该机房有效使用面 积可以安装设备机架的数量，再与该设备机架单位功耗的经验值进行乘积，可以 该局房的功耗估算值。设备机架估算法各专业设备机架耗电量及占地面积参考虑 数据如表所示：
表设备机架耗电量及占地面积比例表
序 号
业务系统名称
有效使用 面积比例
单机架功 耗估算 (KW)
每机架占地 折合面积 5/机架)
备注
1
传输设备
35. 00%
1

配线区
35. 00%
0
1

2
2G交换设备、N07信令网设 备、智能网设备
49.00%
1
2

DDF配线区
21.00%
0

3
3G 交换机房 MSS、MGW、SGSN、 GGSN、软交换机房
49. 00%
2
2

DDF、ODF配线区
21.00%
0

4
数据网、CMNET、MDCN＞业务 平台
49. 00%
2
2

5
网管、信令监测系统
49.00%
2
2
需考虑网管大屏幕和维护终 端的设置

配线区
21.00%

6
BOSS系统及业务支撑系统
49. 00%
2
2

配线区
0

7
开展机房

1
2
开展机房未定内容，交直流耗 电各按各一半考虑
•有效使用面积法
有效使用面积法进行设备功耗估算同样建立在确定机房有效使用面积的根 底上，它与机架法不同在于不是根据不同专业机架单位耗电量进行估算，而是根 据经验数据确定不同专业机房单位有效使用面积的设备功耗，与不同专业机房有 效使用面积进行乘积运算从而确定该局房设备功耗估算值。
各专业机房单位有效使用面积的设备功耗可参照表：
表机房单位面积耗电量估算表
专业机房
单位面积耗电量 (KW/m1)
适用范围
数据机房
0. 4〜
I DC设备、效劳器、磁盘阵列、 大型数据交换设备
2G交换机房

2G交换设备、固网交换设备、传输设备
3G/软交换 传输机房 网管机房 BOSS系统机房

3G核心网设备、软交换设备等
考虑大屏幕和维护终端的占用

供电建设是通信局房建设的根底，方案一旦确定实施，不宜更改，且对通信 局房使用具有重大影响。在进行设备功耗估算的过程中应充分考虑方方面面的因 素，与电源专业进行沟通，力求功耗估算满足日后实际需求。
4.工艺设计原那么要求楼层平面设计
(1)楼层平面设计应满足工艺要求，考虑通信设备安装及维护的方便，并 从建筑构造、层高、内部交通、楼面荷载等方面为远期生产房间的扩充与调整创 造条件，通信楼的各层尽可能具有通用性、兼容性。机房一般应采用矩形，不得 采用圆形、三角形等不利于设备平面的机房平面，机房内一般不做隔断，要努力 提高建筑面积的有效利用率。在满足消防等要求情况下，尽可能地加大标准层面 积。
(2)生产房间内近期只安装局部通信设备时，可将未装机局部进行临时性 分隔，但应采取措施，保证这些临时分隔在后期改建撤除时不影响设备的正常运 转。
(3)通信楼的各层层高、楼板荷载等尽可能具有通用性。
(4)建筑物的变形缝不宜设在生产房间内部。
(5)通信枢纽楼、市话楼内的一些有较大噪声的房间，如冷冻机房、通风 机房、水泵房、电缆充气控制室等，均宜设于地下室内。上述房间应采取隔震和 隔声措施，降低噪声对周围生产房间的干扰，以符合环保要求。
(6)锅炉房、油浸变压器室不宜与电信设备机房合建。假设受条件限制，
油浸变压器室必须与电信设备机房合建时，应按照建筑设计防火标准的规定，采 取必要的防火措施。
(7)生产房间以及辅助生产房间的上层不应布置易产生积水的房间，如不 得已布置时，上层房间的地面应做防水处理。
(8)每层应严格控制走道、楼梯、厕所等非生产用房的面积，增加生产房 间的面积，以提高建筑面积的有效利用率。
4.2生产机房层高要求
(1)生产房间的层高，应由工艺生产要求的净高、结构层、建筑层和风管 及管网等高度构成。
(2)工艺生产要求的净高，应由电信设备的高度、电缆槽道(或活动地板) 和波导管的高度、施工维护所需的高度等因素确定。
电信生产房间的净高值，见表。
表电信生产房间的净高值
机房类别
净高(m)
备注
通信主机房

测量室： 总配线架高度W 总配线架高度W

油机房：
设备容量W80Kw
设备容量＞80Kw
2
按设备要求定
高压配电室 低压配电室 变压器室
2
按进线方式和设备要求定 适合油浸变压器
注：通信主机房指交换设备、数字传输设备机房。
程控交换设备机房、。
(3)楼层层高一般由主机房的净高来确定。与主机房配套的生产房间和辅 助生产房间的净高，不另定净高要求。
(4)工艺设计时作为后期开展用的房间或为了适应后期电信设备有可能改 变的生产房间的净高，可参照表的净高要求进行设计。
(5)通信营业厅的层高，应根据营业厅的面积和设计要求确定，可适当高 于生产房间的层高。
4.3生产机房地面、墙面、顶棚面要求
(1)通信机房的室内装修，应满足通信设计的要求，选取耐久、不起灰、 非燃烧、无毒性的材料，不得使用木地板、木隔墙、吊顶及塑料壁纸等材料，严
禁装饰木墙裙。不设吊顶。
(2)营业厅、门厅、会议室、 会议等公共场所，其装修标准可比通信机 房适当提高，装修材料应采用非燃烧材料，当建筑物耐火等级为二级时，吊顶可 采用难燃烧材料。
(3)生产房间内各建筑构件的材料选用及构造设计，应有足够的牢固性和 耐久性，并应考虑在房间使用过程中减少灰尘的渗入、存积和飞扬。
(4)楼地面、墙面、顶棚面的面层材料，应按室内通信设备的需要，采用 光洁、耐磨、耐久、不起尘、防滑、不燃烧、无毒性的材料•，可按表4,4,2选用。
表4,4,2通信机房楼地面、墙面、顶棚面面层材料
名称
楼地面面层
墙面、顶棚面面层
生产房间
水磨石、半硬质塑料、活动地板、 地板砖
喷塑、调和漆、乳胶漆涂料等
防酸隔爆蓄电池室、
耐酸磁砖、耐酸涂料
耐酸油漆等
辅助生产房间
水泥砂浆、水磨石、半硬质塑料
涂料、喷塑等
注：①程控机房的d
屡地面按?程控交换设备安装设计标》
隹?而定，有抗震要求的工程
采用活动地板时，其支脚应满足抗震要求；程控机房应有防静电措施。
② 地面无特殊要求时，不采用防静电活动地板。
③ 计费、网管、客服中心、无线寻呼中心等人员多的机房墙面，可采用吸声装饰板， 其围护结构的隔声量应不低于50dB(A)o④阀控式密闭电池室的楼地面、墙面、顶棚面面层材料，可按“生产房间”一栏选用。
(5)各生产房间的楼地面，当采用预制板楼面时，应加强楼面的整体性， 防止产生裂缝。
(6)各生产房间的墙面和顶棚的抹灰、涂料，应按房屋建筑有关施工验收 标准中规定的中级标准要求设计。
楼地面面层外表对水平面的允许偏差，不应大于房间相应尺寸的0.2%,但最 大偏差不应大于30mmo楼地面外表平整度的允许偏差，在范围内不超过。
(7)通过围护结构或楼板的孔洞，根据不同的情况，应采取防水、防火、 防潮、防虫等措施。
(8)电缆进线室位于地下室或半地下室时，应加强防水措施，其围护结构
应有良好的整体性。
4.4生产房间门、窗设计工艺要求
(1)各生产房间的外门宜向走道开启，门洞宽度不宜小于1.5m,门洞高不 小于2.2m。各种不安装通信设备及通信电源设备的房间外门，其宽度可根据实 际需要确定，但不宜小于0.9m。
(2)有人值守的各生产房间、维护中心等机房的自然采光，应满足“工业 企业采光设计标准〃规定的生产车间工作面上采光等级为III级的要求。无人值守 机房可不设窗，其人工照明的照度，应按本标准.2款的照度确定。
(3)生产房间的外窗，应具有较好的防尘、防水、抗风、隔热、节能的性 能。
(4)常年需要空调的通信机房不设窗或不设开启窗，必要时可设双层窗或 单层双玻窗。
(5)开向室外的门窗宜设置纱门、纱窗。
(6)底层的外门窗宜采取平安措施。
(7)内门应采用耐久、不易变形的材料，外形应平整光洁，减少积灰。
4.5机房地面荷载设计要求
(1)通信建筑楼面等效均布活荷载的标准值，应根据工艺设计提供的通信 设备的重量、底面尺寸、安装排列方式以及建筑结构梁板布置等条件，按内力等 值的原那么计算确定。
根据当前有代表性通信设备的重量、排列方式及各种梁板布置计算确定的通 信建筑楼面等效均布活荷载值详见下表。
(2)工程建设时，结合通信设备密集安装和分散供电等(开展趋势)情况, 考虑到将来可能发生的变化，应对各类机房楼面均布活荷载值进行协调统一，以 提高机房的应变能力。
工程设计时，通信建筑机房楼面均布活荷载的取值，应符合以下原那么：
a.同一楼层内，应选取该楼层中占用面积最大的主要机房的楼面均布活荷载 值，作为该层机房楼而活荷载的标准值。但楼面活荷载大于该标准值的机房，(应 另行计算)其楼面活荷载应按实际大小取值。
b.通信建筑楼面均布活荷载的标准值，可参考下表。
c.对于利用旧机房进行改造的工程，机房楼面活荷载可不受下表列荷载的限目 录.
一 .工程提出的背景1.本报告的研究范围1
二 .通信局房建设与工艺设计内容深度要求2工艺设计阶段划分2
1. 可行性研究报告2工艺专业3
建筑专业3电源专业4
经济专业4初步设计4
楼层安排4通信设备机房工艺要求4
光、电缆进局及进线室要求5机房内管道和孔洞等设计要求6
楼梯、走道要求6电源要求6
机房接地要求6天线要求6
抗震防火要求6抗干扰及环境保护要求6
2. 施工图设计6.工艺专业设计的内容与方法7
1. 局址选择中应注意的问题7业务需求预测方法和设计内容要求8
2. 设备耗电量估算方法10工艺设计原那么要求13
楼层平面设计13生产机房层高要求14
生产机房地面、墙面、顶棚面要求14生产房间门、窗设计工艺要求16
机房地面荷载设计要求16照明要求17 制。设计时，可根据所采用的通信设备的重量、底面尺寸、排列方式及原有机房 建筑结构的梁板布置和配筋情况进行核算后确定。
表通信建筑楼面均布活荷载值表注：(1)表列荷载适用于按单向板配筋的现浇板及板跨方向与机架排列方向(荷载
序 号
房间名称
标准值(kN/m2)
组合 值系 数 叫
频遇 值系数
准永 久值 系数
板
次梁
主梁
1
电力室(有不间断电源的开间)，电池室

13.0

2
电力室(无不间断电源的开间)，数字传输设 备室(背靠背排列)，地球站机房

3
长市话程控机房，测量室(MDF每直列1000线以 上)，数字传输设备(单列排列)，数字微波 室

4
上下压配电室、测量室(UDF每直列800线以下)

5
移动通信机房、数据通信设备室

6
楼梯、走廊

作用面的长边)相垂直的预制板等楼面结构，按双向板配筋的现浇板亦可 参照使用；(2)表列荷载不包括隔墙、吊顶荷载；
(3)由于不间断电源设备较重，设计时也可按照该设备的重量、底面尺寸、排 列方式等对设备作用处的楼面进行结构处理；(4)设计墙、柱、根底时，楼面活荷载值可采用本表中主梁的荷载值：
(5)移动通信机房的荷载，没有考虑分散供电时蓄电池进入机房增加的荷重。
4.6照明要求
(1)照明方式宜采用一般照明(包括分区一般照明)、局部照明(包括列 架照明)和混合照明。
(2)照明光源：生产房间的照明光源应采用荧光灯作为主要照明光源，电 缆进线室、油机房、水泵房、冷冻机房等，应以白炽灯作为主要照明光源，对于 需要防止电磁波干扰的场所，或因频闪效应影响视觉作业时，不宜采用荧光灯。
(3)电池室的照明，可按一般生产房间设计。当电池室选用防酸隔爆蓄电 池时，房间灯具采用防爆型的平安灯，室内不得安装电气开关、保安器等。管线 的出口和接线盒等安装时应以沥青填塞密封，灯具不得布置在电池组的正上方。
(4)地下进线室应采用具有防潮性能的平安灯，灯开关装于门外，室内插 座安装高度 视工艺设计的要求确定。
(5)营业厅展示厅的灯具布置除应满足营业厅的照度要求外，还应结合当 地的实际情况选用经济、适用、美观大方的灯具。灯具开关应设在营业员控制范 围内或采用自动亮灯式开关。有夜间营业的局(所)应在营业厅的外门或明显处 设有夜间容易识别的标志和铃按钮。
(6)列架照明由工艺方面进行设计。建筑电气设计时，应按工艺设计要求, 设置列架照明配电箱。
(7)各房间的照度标准应符合以下要求：
照明设计计算点的参考平面高度应的水平工作面，垂直面照度(直立面照度) 的参考高度应为距地面的垂直工作面，厕所、走道、门厅等应以地面为计算点。
各电信机房的照度，应根据工艺的具体要求进行设计。工艺各专'也提照度要 求时，可按卜.表所列推荐值进行选择。
表 各种房间的照度推荐表注：①本表中未列出的房间，可参照性质相类似的机房照度值
曜
房间名称
测鼬f
照财式
照度(lx)
1
蝌维、油«幽变15器室、曲螳
水南
TM明
30-50
2
檀狡娥备室(长话、市话)、市制蓑局设&室、廿算 机tn房、假设&室、缄通备室、树娜被翩房、 数?偌僦备室、禊然设备室、好喊i赂室、« 网
/MW
⑶照明
150-200

直“面
30-50
3
描蟀、陛各管理中K计费中心、客户外涝中门 剑,中 心
水平面
T殿明
KXH50
4
胡晓钥瞠、测辘、续室 除腔、资料室、
水W
T5照明
75-100
5
彳诙
水Wi
一般口明
150
宜立面
50
6
电信营业厅
水Wf
般以明
100
4.7机房温、湿度设计要求
•传输机房环境要求传输设备主要包括SDH、WDM、同步网等设备。
中华人民共和国通信行业标准YD/T5095-2000?同步数字系列(SDH)长途 光缆传输工程设计标准?适用于新建及改、扩建SDH省际干线传输工程设计。省 内干线光缆传输工程及其他SDH光缆传输工程设计，可参照该标准执行。该标 准中对局站装机条件作出以下要求：
(1)局站数字传输机房的温湿度条件应符合下表要求：
表数字传输机房温湿度要求表注：工作条件的温湿度应是在地板上1.5m和设备前方0.4m处测量的数值；短期工作 条件为连续工作时间不超过48h,或每年累计工作时间不超过15天。
局站名称
温度(℃)
相对湿度(%)
长期工作条件
短期工作条件
长期工作条件
短期工作条件
无人再生站
。〜+40C
-5〜+45℃
10%〜90% (W25C)
5%〜95% (W25C)
其它站
+5〜+40C
-5〜+45℃
10%〜90%
1W25C)
5%〜95% (W25C)
(2)局站数字传输机房内净高应为3.2〜3.3m。
(3)局站数字传输机房楼面均布活荷载值应符合下表的要求。
表数字传输机房楼面均布活荷载要求表
机房名称
均布活荷载标准(kN/ m2)
数字传输机房(单面排列)

数字传输机房(背靠背双面排列)

(4)局站机房的其他环境条件，应符合?电信专用房屋设计标准?YD5003-94 的相关要求。
(5)由于WDM和同步网工程设计标准暂无，可参照其相关设备标准，在 使用时同一机房内安装的设备标准需同时满足。
・交换机房环境要求
交换设备主要包括GSM、GPRS、智能网(局部属于交换设备，局部属于计 算机设备)、信令网、短信中心(局部属于交换设备，局部属于计算机设备)等 设备、以及3G设备。
中华人民共和国通信行业标准YD 5076-98 ?程控 交换设备安装工程设计 标准?中对交换机工作环境的温、湿度及机房净高、地面荷载要求如下：
(1)机房温湿度条件应满足所安装设备的需求，在设备未选定时，按下表
的要求:
设备名称及机房名称
温度(℃)
相对湿度(%)
长期工作条件
短期工作条件
长期工作条件
短期工作条件
程控交换机及外围设备
18~28℃
10~35℃
40% 〜70%
10% 〜90%
注：
1、环境正常工作条件(即长期工作条件)的温湿度应是在地板上1.5m和在设备前方0.4m处测 量的数值。
2、短期工作条件为连续不超过48h和每年累计工作时间不超过15天。
表 交换机房温湿度要求表
(2)机房净高、地面荷载应满足下表的要求：
表机房高度及地面荷载要求
机房名称
机房净高(m)(梁下)
地面荷载(kN/m2)
程控交换室

6
注：机房净高3.2~3.3m,包括活动地板下的空间高度。
・数据机房环境要求.数字数据网设备
数字数据网设备主要指电信网中DDN、FR、ATM等专用或工控机等数据网 设备，目前GMCC没有此类设备。
根据中华人民共和国邮电部YD 5029-97 ?数字数据网工程设计暂行规定?中 第四章和第七章对数字数据网机房的环境条件的规定(该标准与交换设备对环境 要求相似，主要条件较高)，数字数据网机房内温、湿度，应满足以下要求：
(1)设备间的列间距应不小于0.95m。
(2)机房内常年温度为18~28℃,相对湿度为20%〜80%。机房内应洁净， 有防灰尘措施。机房内地板应能防静电。
1 .公用计算机网设备
公用计算机网设备指以商用计算机平台为根底的计算网络设备，包括 CMNET设备、计算机支撑系统、智能网局部计算机设备、短信中心局部设备、 业务应用效劳器、网关等。
根据中华人民共和国邮电部YD 5037-97?中国公用计算机互联网工程设计暂
行规定?中第十二章对机房的环境条件的规定，中国公用计算机互联网机房设计
要求摘录如下：
中国公用计算机互联网机房设计应符合YD 5003-94 ?电信专用房屋设计标准?
的有关规定。机房的土建及环境要求见下表：
表公用计算机互联网机房土建及环境要求表
机房名称
室内净高 (m)
地面均布活荷 载 (Kn/ m2)
温度(℃)
湿度
主机室

15〜30
(每小时变化小于10℃)
40%〜70% (不结露)
控制室

15〜30
40%〜70% (不结露)
按照集中维护的原那么，如机房面积许可，数字数据网设备机房可与公用计 算机网、数据支撑网等设备机房合设。
2 .计算机终端室
计算机终端室指网管监控室、研发中心等。参考中华人民共和国通信行业标 准YD 5053-98 ? 网网管系统工程设计标准?中第十章对网管系统机房的环境 条件及土建要求的规定，网管系统机房内设备安装、温湿度、净高、楼面荷载应 满足以下要求：
(1)网管系统机房可根据需要分设主机室和终端室，如果网管设备较少也 可以合设。
(2)主机室主要安装主机设备和通信设备；终端室安装各种操作终端、显 示屏等设备；小容量UPS电源(小于10kVA)可安装在主机室和终端室，中大 容量UPS电源(大于lOkVA)应安装在电力室。
(3)机房的环境和土建要求如下表的所示。
表4410网管系统机房环境、土建要求表
机房名称
温度
湿度
室内净高
(m)
地面均布活荷载 (Kn/ m2)
主机室
15〜30℃
40%〜70% (不结露)

终端室
15〜30℃
40%〜70% (不结露)

・电源机房环境要求根据中华人民共和国通信行业标准YD/T 1051-2000?通信局(站)电源系统
总技术要求?中对电源设备正常工作的温湿度要求如下表所示:
表保证电源设备正常工作的机房温、湿度要求表
机房
电力室
蓄电池室
发电机组机房
温度(℃)
10 〜30
5〜35 （注）
5〜40
相对湿度(%)(温度W30C)
30 〜85
W85
W85
注：安装阀控式密封铅酸蓄电池的机房温度不宜超过30C。
・基站机房环境要求
中华人民共和国通信行业标准YD2007-93?公用移开工程设计标准?中对 基站房屋建筑设计要求如下表所示：
表2无线基站主要生产机房建筑及温湿度要求表注：1、或根据设备说明书要求决定。
工程
机房名称
机房
电力室
电池室
最低净高(m)

>2.6 （注2）
—
地面匀布荷载 (KN/ m2)
（注1） 600
450
1000
温度
（注1） 5℃〜32C

BSC及外围设备
15%〜80%

2、一般随基站设备安装。
•其他业务机房环境要求
对于其他领域(如卫星通信、微波通信及应急通信等领域)的设备，由于没 有可参照的标准，在设备本身没有特别要求的前提下，可参照以上的机房环境要 求。
4.8 机房洁净度设计要求
有害气体如二氧化硫、硫化氢、二氧化氮、氨、盐酸、氢氟酸等气体对通信 设备具有腐蚀性，要防止这些有害气体流入通信机房。
主要通信机房内的灰尘粒子浓度要求如下表。
表4. 4. 13主要通信机房内的灰尘粒子浓度(粒/升)要求表
机房类型
直径大于微米灰尘浓度
直径大于5微米灰尘浓度
交换、控制室
小于3500
小于30
数据机房、光缆传输
小于3500
小于30
其他^唬
小于3500
小于30
4.9 电缆进局及进线室要求详见本章第5节光、电缆进局要求。
4.10 机房内管道和孔洞等设计要求
(1)为保证通信平安和机房内电缆布放方便，各种给、排水管道不得穿越 生产机房。
(2)通过楼板的孔洞，根据不同的情况应采取防水、防火、防潮、防虫等措 施。
(3)屋面应具有防渗漏、保温、隔热、耐久的性能，楼层地板严防漏、渗水。
(4)温州移动通信指挥大厦顶层屋面将安装多种类型的无线通信天线，设计 除考虑荷载外，对其根底、工艺孔洞应采取防漏措施。
(5)电缆上线并要求：
通信楼内电缆垂直、水平方向走线较多，为安装设备时布放缆线的需要，在 各层均设置电缆上线井用作垂直走线。所有上线竖井内需预埋铁件，用于安装上 线铁架。
为走线方便，每个上线井必须自下而上，上下左右对齐，上线井内应设置垂 直走线架，并在各层机房内采用防火材料做门。至楼顶的孔洞要有雨蓬，以防漏 水。
电缆上线井应防火，设防火门且密闭可开启，预留可拆卸的电缆进线孔洞组 合板，楼板洞做子口，洞口加装防火盖，防火盖可以用多块组成，以便灵活使用。
4.11 楼梯、走道要求
(1)通信建筑物内应有一部兼供搬运通信设备的楼梯。此种楼梯不应采用 螺旋楼梯，其楼梯净宽不得小于，平台宽度不宜小于，楼梯平台及梯段净高不得 小于，楼梯间的门洞宽度不各小于，门洞高度不得小于。
(2)楼梯间在各层的平面位置上应上下一致，楼梯宜靠外墙并自然采光。 高层电信建筑楼梯间设计应按？高层民用建筑设计防火标准?执行。
(3)高层通信建筑内应设置可供运送通信设备用的电梯，该梯可与消防电 梯或客梯兼用。
(4)各生产房间之间的走道净宽要求为：单面布房时一般不小于1.5m, 双面布房时一般不小于。走道的净高不低于。
(5)楼梯间、电梯间及走道的地面应便于清洁，墙面、顶棚面的饰面材料 可与辅助生产房间相一致。
4.12 电源要求蓄电池室设计要求
(1)中选用阀控式密闭电池时，楼地面、墙面、顶棚面、门窗、通风等可 按工艺生产房间的要求设计。
(2)在特殊工程中如需安装防酸隔爆式蓄电池时，其电池室的楼地面、墙 面、顶棚面、门窗等外表均应采用耐酸(碱)腐蚀的材料。
当该电池室设于楼层时，其楼面尚需加强防腐措施，以防酸(碱)液渗入结构 层内。
(3)蓄电池室的外窗，应采取防止太阳直射光光照射蓄电池的措施。
(4)当安装防酸隔爆式蓄电池的电池室应设单独的机械排风、且排风道不 宜通过生产房间，排风道内壁外表应采用耐腐蚀材料。
(5)当安装防酸隔爆式蓄电池的电池室宜设置地漏和洗涤池，当蓄电池室 设于楼层时，其下水管不宜通过生产房间。
• 油机、配电房设计要求
(1)油机房设计除应满足工艺要求外，还应采取隔声、隔震措施，其噪声 对周围建筑物的影响不得超过城市区域环境噪声标准的规定，应采取以下措施：
在油机的排气管出口处应采取消声措施。油机根底底面与垫层之间应填减 震材料，根底四周应设缝宽不小于50nmi的隔震缝。但当油机有减震装置时，可 不设隔震缝。油机房的围护结构、外门窗应采取隔声措施，并减少门窗数量和面
积。油机房的进(出)风口，应有吸声措施。
(2)油机房的内墙面和顶棚抹灰，应有利于吸声。其地面应平整、耐磨、
光滑、易于清洁油污。
(3)油机房应有较好的通风，当不能开窗时，应采取通风排热措施，进(出) 风口的位置应有利于通风排热和减少噪声外泄。
(4)油机房的外门应向外开启，门洞宽不少于1.5m,门扇高不小于2. 1m。 安装大型油机的油机房门的宽高尺寸，应按实际需要确定。出入口应设置坡道。
(5)通信局站油机房宜与通信主楼分开建设，必要时也可将柴油发电机组 安装在通信主楼内。
当柴油发电机组安装在主楼地上楼层时，油机房内应用专用进、出通风管道、 排热、排烟、供水及消音、吸音、隔音和防震等设施，以到达有关标准要求，并 应考虑机组施工托运的方便。
当柴油发电机组安装在主楼地下室时，除应满足地上楼层的上述要求外，地 下室还应采取防潮、防水、排水等措施，并考虑搬运油机的吊机井位置。
主楼内安装柴油发电机组时，应根据机组及其附属设备的重量、底面尺寸、 安装排列等方式计算确定楼面活荷载值。
(6)高压、低压配电室机房长度大于7nl时应有两个出入口，其中一个直 通室外，其门宽不小于1.0m,门应采用钢百页门，内装金属纱门，门向外开启， 通向室外的出入口处应设坡道。另一出入口可设于高压、低压配电室之间。
• 柴油库设计
(1)柴油库宜建于地下，有条件的局可建于地面。油库的土建设计要求， 应由工艺者或建设单位提出。
(2)地下柴油库应采取防潮、防水和通风措施。
(3)地面柴油库的门宽不小于1.2m,并向外开启，门的外外表宜包镀锌铁 皮，入口处应做坡道；墙上应预留油罐出入洞；室内地面标高应低于门口处标高 30mm o
(4)地面柴油库不应开设采光窗，但应设置通气洞，洞口应安装百叶或金 属网罩。建于炎热区的地上柴油库的屋面，应采取隔热措施。
(5)柴油库的耐火等级不应低于2级，防火间距应符合有关防火标准的规
定。
4.13 机房接地要求接地要求是关系到通信平安、设备平安以及人身平安的大事，至关重要。
通信楼建筑应有防雷接地，并应有防止雷击和雷电波侵入的措施及防止侧雷 击的措施。
按邮电部部颁标准?通信局（站）接地设计暂行规定？的要求，本工程地线系统 为联合接地系统，即工作接地、保护接地和防雷接地共用一组接地体的联合接地 方式。联合接地的接地电阻值不大于1欧姆。中国移动大楼应严格按照标准的要 求和规定的做法执行。
建筑的联合接地系统采用建筑物构件（如柱、墙、梁内钢筋）作为防雷接地 引线，这些引下线应电气联通，使建筑物内电位均等。
详细参见?通信局（站）接地设计暂行规定?、？微波站防雷与接地设计标准?、？ 通信局（站）电源系统总体
