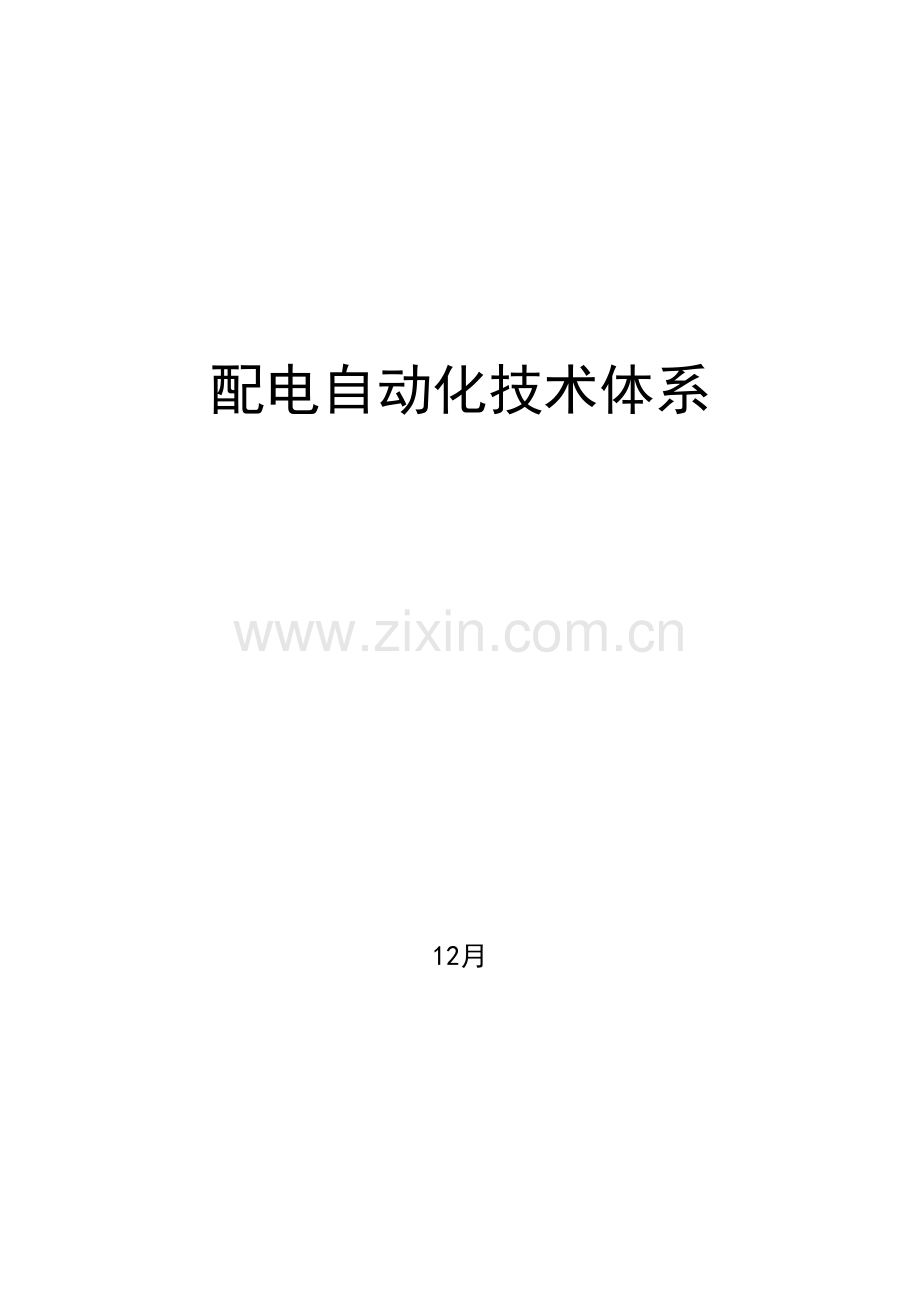

配电自动化技术体系

12月

第一章 配网自动化有关概念
1.1 配电管理系统概念（DMS）
普通把从变电、配电到用电过程监视、控制和管理综合自动化系统称为配电管理系统，其内容涉及配电网数据采集和监控（SCADA，涉及配网进线监视、配电变电站自动化、馈线自动化和配变巡检及低压无功补偿）、地理信息系统、网络分析和优化、工作管理系统、需方管理（负荷监控及管理和远方抄表及计费自动化）和调度员培训模仿系统几种某些。

1.2 配电管理系统DMS
1．配电自动化系统：DAS（Distribution Automation System）
运用当代电子技术、通信技术、计算机及网络技术，将配电网实时信息和离线信息、顾客信息、电网构造参数和地理信息进行安全集成，构成完整自动化及管理系统，实现配电网正常运营及事故状态下监测、保护、控制和配电管理。重要由配电主站、配电终端、配电子站（可选）和通信通道等某些构成。
2．配电SCADA系统
SCADA系统：Supervisory Control and Data Acquisition系统，全名为数据采集与监视控制系统。
电力SCADA按照IEEE定义，是指一种可以使电网公司实时地监视、协调和操作各种电网设备系统。其功能分为三类：
■监视：采集模仿量和开关量，判断电网实时状态
■控制：必要时可以自动控制断路器等配电设备，变化当前电网运营工况
■保护：可以自动辨认电网系统故障点，并进行故障隔离
配电自动化系统中，从为配电网供电110kV主变电站10kV某些监视，到10kV馈线自动化以及10kV开闭所、配电变电所和配变自动化，称为配电SCADA系统。
3．馈线自动化FA（Feeder Automation）
指在正常状况下，远方实时监控馈线分段开关与联系开关状态和馈线电流、电压状况，并实现线路开关远方合闸和分闸操作；在故障时获取故障记录，并自动鉴别和隔离馈线故障区段以及恢复对非故障区域供电。
4．变电所自动化SA（Substation Automation）
国际电工委员会TC57技术委员会（电力系统控制和通信技术委员会）制定“变电站通信网络和系统”原则所采纳，对“变电站自动化系统”一词进行了如下定义：所谓“变电站自动化系统（Substation automation systems-SAS）”就是指“在变电站内提供涉及通信基本设施在内自动化”。
5．需方用电管理DSM（Demand Side Management）
是指通过提高终端用电效率和优化用电方式，在完毕同样用电功能同步减少电量消耗和电力需求，达到节约能源和保护环境目，实行低成本电力服务所进行用电管理活动。其内容涉及负荷监控、管理和远方抄表、计费自动化两方面。
6．负荷监控与管理系统LCM（Load Control & Management）
依照顾客用电量、分时电价、天气预报以及建筑物内供暖特性等进行综合分析，拟定最优运营和负荷控制筹划，对集中负荷及某些工厂用电负荷进行监视、管理和控制，并通过合理电价构造引导顾客转移负荷、平坦负荷曲线。
7．远方抄表与计费自动化AMR（Automatic Message Recording）
指通过各种通信手段读取远方顾客电表数据，并将其传至控制中心，自动生成电费报表和曲线等。
8．进线监视
普通完毕对配电网进线变电所开关位置、母线电压、线路电流、有功和无功功率以及电度量监视。
9．配电自动化DA（Distribution Automation）
配电自动化系统是配电管理系统（DMS）重要构成某些，重要涉及变电站自动化和馈电线自动化。重要功能有：运营状态监测和控制、故障定位和隔离、无端障区自动恢复供电、网络重构、无功功率控制和电压调节等。
10．配网管理系统MIS（Management Information System）
配网信息管理系统，管理对象为配电网地理信息、运营数据历年数据库、顾客设备及负荷变动、停电管理信息，进行业扩、供电方式与途径、记录分析等数据显示及建议。
11．地理信息系统AM/FM/GIS
AM（Automated Mapping），自动绘图，涉及制作、编辑、修改与管理图形，涉及地图、设计图或其他各种图形。
FM（Facilities Management），设备管理，涉及各种设备及其属性管理。指将变电站、馈线、变压器、开关、电杆等设备技术数据反映在地理背景图上。
GIS（Geographic Information System），地理信息系统，为了获取、存取、检索、分析和显示空间定位数据而建立计算机数据库管理系统。
该系统是配电系统数据模型重要构成某些，其应用目是形成以地理背景为依托分布概念以及电网资料分层管理基本数据库，为配电系统提供各种在线图形与数据信息。
12．顾客信息系统CIS（Customer Information System）
指借助GIS，对大量顾客信息，如名称、地址、帐号、电话、用电量和负荷、供电优先级、停电记录等进行解决，便于迅速判断故障影响范畴，而用电量和负荷记录信息还可作为网络潮流分析根据。
13．停电管理系统OMS（Outage Management System）
指接到停电投诉后，GIS通过调用CIS和SCADA功能，迅速查明故障地点和影响范畴，选取合理操作顺序和途径，显示解决过程中进展，并自动将关于信息转给顾客投诉电话应答系统。功能：解决投诉电话、拟定故障位置、提出解决方案，减少对客户影响，提高抢修效率。
14．网络分析和优化NA（Network Analyse）
涉及潮流分析和网络拓扑优化，目在于通过以上手段达到减少线损、改进电压质量等目。此外，还涉及减少运营成本、提高供电质量所必要分析等。
15．工作管理系统WMS（Work Management System）
是指对设备进行监测，并对采集数据进行分析以拟定设备实际磨损状态，并据此检修规划顺序进行筹划检修。
1.3 设备
1．中心站
在特大都市配电自动化及管理系统中可设中心站，是下属主站经加工解决后信息汇集、管理中心。重要负责全局重要信息监视与管理，特大都市电力部门可依照各自实际状况，拟定我局配电自动化及管理系统中与否设立中心站。
2．配电主站
配电主站是整个配电自动化系统监控管理中心。
3．配电子站
或称配电自动化系统中压监控单元。是为分布主站功能、实现所辖范畴内信息汇集、解决以及故障解决、通信监视等功能而设立中间层。
4．通讯子站
配电子站一种，为优化信息传播及系统构造层次、以便通信系统组网而设立中间层，不具备信息解决和故障解决功能，只起到信息汇集作用。
5．配电终端
（1）馈线终端FTU（Feeder Terminal Unit）
安装在馈线柱上开关旁，能与上级站进行通信，将采集和解决信息向上发送并接受上级站控制命令。
（2）配变终端TTU（Transformer Terminal Unit）
用于对配电变压器信息采集和控制，它实时监测配电变压器运营工况，并能将采集信息传送到主站或其她智能装置，提供配电系统运营控制及管理所需数据。
（3）站所终端DTU（Distribution Terminal Unit）
普通安装在常规开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完毕对开关设备位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据采集与计算，对开关进行分合闸操作，实现对馈线开关故障辨认、隔离和对非故障区间恢复供电。
6．四遥
“四遥”即：遥信、遥测、遥控、遥调
（1）遥信：是指远方监视电气开关和设备、机械设备工作状态和运转状况状态等。
（2）遥测：指运用电子技术远方测量集中显示诸如电流、电压、功率、压力、温度等模仿量。
（3）遥控：是指远方控制或保护电气设备及电气化机械设备分合起停等工作状态。
（4）遥调：是指远方设定及调节所控设备工作参数、原则参数等。
1.4 其他系统
1．大客户负荷管理及配变检测系统
负责采集解决负荷控制终端数据信息，对大客户用电负荷进行监控和管理。直接面对客户，为客户提供相应技术服务，协助客户提高用电管理水平。接受和解决配变监测计量终端采集变压器运营数据及变压器端电能量数据。
2．电能量计量遥测系统
负责采集解决变电站计量终端数据。该系统以电能量数据为核心，重要作用在于对电能量实时管理和提高经营服务水平。
3．营销管理系统
通过呼喊中心收集顾客信息，通过GIS系统及时获取配网线路、负荷等关于信息，实时理解配网线路运营负荷、停送电状况以及受影响顾客状况，及时响应客户业扩报装、送电、报修、投诉、举报等需求信息。实现电量电费、用电检查、计量表库、银行收费等功能。通过GIS应用平台，开展与顾客有关配网运营状况查询应用。
4．配电网分析软件系统DPAS
该系统涉及：网络在线分析、配电网潮流分析、短路电流计算、负荷模型建立与校核、配电网状态预计、配电网负荷预测、安全分析、网络构造优化和重构、配电网电压调节及无功优化。
1.5 通信
1．调制
为了使信号便于传播、减少干扰和易于放大，使一种波形（载波）参数按另一种信号波形（调制波）变化过程。
2．解调
从调制载波信号中复原原调制信号过程。
3．调制解调器
对远动设备所传送信号进行调制和解调设备。
4．数据终端设备
数据站一种功能单元，它具备向计算机输入和接受计算机输出数据能力；与数据通信线路连接通信控制能力。
5．接口
指两个不同系统或实体间界面或连接设备。由功能特性、通用物理互联特性、信号特性和其她特性等定义。
1.6 其他
1．数值量
能反映数据断续变化量，如断路器、隔离开关分/合，保护动作等。
2．模仿量
能反映数据持续变化量，普通可以反映到小数点后变化，在线运营时可反映物理量有电压、电流、温度、功率、频率等。
3．模仿信号
以持续变量形式浮现信号。
4．数字信号
在数字和时间上均是断续电信号。
5．脉冲量
反映合计变化量，物理上相应是有功、无功等。
6．规约
在通信网络中，为了通信双方能对的有效可靠进行数据传播，在通信发送和接受过程中有一系列规定，以约束双方对的，协调工作。
7．通信规约
启动和维持通信所必要严格商定，即必要有一套信息传播信息格式和信息内容等商定。
8．以太网
IEC-TC57推荐使用变电站通信网络，局域网一种。
9．线损“四分”管理
指对所管辖电网采用涉及分压、分区、分线和分台区线损管理在内综合管理方式。
（1）分压管理：指对所管辖电网按不同电压级别进行记录考核管理方式。
（2）分区管理：指对所管辖电网按供电区域划分为若干个行政管理单位（部门）进行线损记录考核管理方式。
（3）分线管理：指对所管辖电网中各电压级别主设备（线路、变压器）电能损耗进行单个元件记录分析管理方式。
（4）分台区管理：指对所管辖电网中各个公用配电变压器供电区域线路损耗进行记录分析管理方式。

第二章 配网自动化体系构造分析
2.1 层次构造划分
配网自动化总体可划分为三个层次，分别为：
第一层：系统主站
系统主站是整个系统最高层，从整体上实现配电网监视和控制，分析配电网运营状态，协调配电子网之间关系，对整个配电网络进行有效管理，使整个配电系统处在最优运营状态。它是整个配电网监控和管理系统核心。
第二层：配电子站/通讯子站
配电子站是整个系统中间层，将配电终端采集各种现场信息中转（上传/下达）给配电主站通信解决机；配电子站还可具备所辖区域内故障诊断、隔离、恢复功能。配电子站设在变电站或大型开闭所内，可采用各种通信方式向下与所属馈线监控终端、向上与配网自动化主站通信。
总体而言，配电子站是为分布主站功能、优化信息传播、清晰系统构造层次、以便通信系统组网而设立中间层，还可以进一步细分为配电子站和通讯子站两种。其中，配电子站可以对区域内故障进行解决；通讯子站对配电终端信息不做任何解决，只收集终端信息，起到上传下达作用。
第三层：配电终端
配电终端是用于中低压电网各种远方监测、控制单元总称，涉及配电柱上开关监控终端FTU、配电变压器监测终端TTU、开闭所、公用及顾客配电所监控终端DTU等。
此外，在特大都市配电自动化及管理系统中可设中心站，中心站是下属主站经加工解决后信息汇集、管理中心。
配网自动化体系层析构造如图2-1所示。

图2-1 配网自动化体系层析构造
2.2 典型系统构造
当前，国内外已经建成和正在实行配网自动化系统，其系统构造重要涉及三种形式。
1．集中式（集中采集、集中监控模式）
在配网调度中心建设一套配网自动化主站系统，集中采集、监控和管理辖区所有配网终端运营数据。系统构造如图2-2所示。

图2-2 集中采集、集中监控模式构造示意
集中式只在调度管理中心建设一套主站系统，合用于中、小型配电网监控，数据解决容量较小，且系统风险比较集中，不符合当前配网自动化技术发展方向。
2．集中分布式（集中采集、分散监控模式）
在配网调度中心建设一套配网自动化主站系统，集中采集、解决辖区所有配网终端运营数据。在配网运营管理二级单位（区调/营配中心）设立区域远程监控工作站，维护管理辖区配网运营状况。系统构造如图2-3所示。

图2-3 集中采集、分散监控模式构造示意
集中分布式合用于大、中型配电网监控，其长处、缺陷分别体现为：
技术方面
采用是一种统一平台，不存在系统间统一问题，系统升级以便，维护以便；但规定软件系统信息分流功能较强。
成本方面
许多资源可以共享，系统运营维护成本低，增长投资重要是对调度中心系统功能技术加强。相对区域主站控制方式，节约人力和物力，在通道上不需要增长建设投资，必要时完善远方工作站网络，即可实现相应模式。
运营管理方面
可以不变化既有运营管理模式，在时机和条件成熟后，通过设立调度工作站进行区域管辖。
方案比较
重要缺陷在于信息比较集中；系统需承载很大信息量，对主站系统软、硬件规定较高；运营平台技术规定较高，运营环境规定高。
3．完全分布式（分层采集、分层监控模式）
在配网调度中心建设一套配网自动化主站系统（中心站），在二级管理单位（区调）建设配网自动化区域主站系统。各个区域主站系统依照管辖权限分别采集、解决和监控辖区所有配网终端数据。各个区域主站系统与配网调度中心采用网络连接，依照配网调度中心需要向上传送数据。在紧急状况下，各个区域二级主站系统可以起到主站系统备份作用。系统构造如图2-4所示。

图2-4 分层采集、分层监控模式构造示意
完全分布式合用于特大型配电网监控，其长处、缺陷分别体现为：
技术方面
各个子系统需要与主站图形、数据、编码等各方面进行统一，如厂家不同难度很大，系统功能升级复杂。
成本方面
建立分布式各种小型主站系统，会带来运营成本较高。同步需要增长一批系统维护人员，相应增长了成本，特别在各个子站系统选型不一致时，维护费用会很高，并且需要高技术水平维护人员较多；在系统建设上需增长较多投资；需要在各子站建设小型通信中心、调度中心。
运营管理方面
需要变化既有运营管理模式，重新进行整个城区供电公司运营管理模式设计，改革风险较大。
方案比较
突出优势在于分布式系统运营风险较小。
2.3 系统构造选取——灵活性
以某项目为例：
方案一：如图2-5所示。

图2-5 深圳配网自动化体系构造方案一
分析：该方案采用老式“集中采集、分散监控”模式，具备如下特点：
1．数据集群
深圳供电局配网自动化系统整体构造采用数据集中方式，在市局建设配网自动化主站系统，分区采集数据在市局主站进行集中。
2．管理分区
各区局分别设立配调，各配调中心负责本区配网监控，操作互相独立。
3．信息分流
信息按各区别流，各区配调工作站人机界面能自由配备成只显示与本配调中心有关信息，实现控制、测量、报警信息分区，画面、权限定制。
4．功能分层
（1）市局负责配网自动化主站系统整体运营维护以及配网自动化系统与其他系统信息互换工作。
（2）各区调通过人机画面负责本区配网调度管理工作及画面数据定制维护。
（3）分区供电所通过配网自动化系统浏览监视配网运营状态，进行配网寻常运营维护操作等工作。
长处：
有助于各系统之间信息统一管理和互换共享。
技术可行，综合成本低。
方案二：如图2-6所示。

图2-6 深圳配网自动化体系构造方案二
方案二是“分层灵活采集、分散分布监控”构造模式。该构造模式是分散监控模式向分层监控模式过渡中间模式。这种创新模式具备足够可扩展能力，其发展最后成果将超越分散监控模式，也不会是简朴分层监控模式，而是“分散”和“分层”相结适当应性模式。
2.4 配电自动化系统与有关应用系统信息交互

第三章 主站构造与功能
3.1 配网自动化体系构造

图3-1 配网自动化系统构造示意（一）

图3-2 配网自动化系统构造示意（二）

图3-3 配网自动化系统构造示意（三）
3.2 主站系统平台——统一实时平台
3.2.1 C/S和B/S构造
C/S构造，即Client/Server（客户机/服务器）构造，是人们熟知软件系统体系构造，通过将任务合理分派到Client端和Server端，减少了系统通讯开销，需要安装客户端才可进行管理操作。
B/S构造，即Browser/Server（浏览器/服务器）构造，是随着Internet技术兴起，对C/S构造一种变化或者改进构造。在这种构造下，顾客界面完全通过WWW浏览器实现。
像ICQ，OICQ此类即时通讯软件就属于C/S。而像百度，Google这样搜索引擎就是B/S。
简朴说，B/S只需开放服务器端，顾客用浏览器（如IE）访问，可以理解为做动态网站。C/S还要开发客户端，顾客用客户端访问。
3.2.2 什么是C/S和B/S
要想对“C/S”和“B/S”技术发展变化有所理解，一方面必要弄清晰三个问题。
第一、什么是C/S构造。
C/S（Client/Server）构造，即人们熟知客户机和服务器构造。它是软件系统体系构造，通过它可以充分运用两端硬件环境优势，将任务合理分派到Client端和Server端来实现，减少了系统通讯开销。当前大多数应用软件系统都是Client/Server形式两层构造，由于当前软件应用系统正在向分布式Web应用发展，Web和Client/Server应用都可以进行同样业务解决，应用不同模块共享逻辑组件；因而，内部和外部顾客都可以访问新和既有应用系统，通过既有应用系统中逻辑可以扩展出新应用系统。这也就是当前应用系统发展方向。
老式C/S体系构造虽然采用是开放模式，但这只是系统开发一级开放性，在特定应用中无论是Client端还是Server端都还需要特定软件支持。由于没能提供顾客真正盼望开放环境，C/S构造软件需要针对不同操作系统系统开发不同版本软件，加之产品更新换代十分快，已经很难适应百台电脑以上局域网顾客同步使用。并且代价高，效率低。
第二、什么是B/S构造。
B/S（Browser/Server）构造即浏览器和服务器构造。它是随着Internet技术兴起，对C/S构造一种变化或者改进构造。在这种构造下，顾客工作界面是通过WWW浏览器来实现，很少某些事务逻辑在前端（Browser）实现，但是重要事务逻辑在服务器端（Server）实现，形成所谓三层3-tier构造。这样就大大简化了客户端电脑载荷，减轻了系统维护与升级成本和工作量，减少了顾客总体成本（TCO）。
以当前技术看，局域网建立B/S构造网络应用，并通过Internet/Intranet模式下数据库应用，相对易于把握、成本也是较低。它是一次性到位开发，能实现不同人员，从不同地点，以不同接入方式（例如LAN，WAN，Internet/Intranet等）访问和操作共同数据库；它能有效地保护数据平台和管理访问权限，服务器数据库也很安全。特别是在JAVA这样跨平台语言浮现之后，B/S架构管理软件更是以便、快捷、高效。
第三、管理软件主流技术。
管理软件技术主流技术与管理思想同样，也经历了三个发展时期。一方面，界面技术从上世纪DOS字符界面到Windows图形界面（或图形顾客界面GUI），直至Browser浏览器界面三个不同发展时期。另一方面，今天所有电脑浏览器界面，不但直观和易于使用，更重要是基于浏览器平台任何应用软件其风格都是同样，使用人对操作培训规定不高，并且软件可操作性强，易于辨认；再者，平台体系构造也从过去单顾客发展到今天文献/服务器（F/S）体系、客户机/服务器（C/S）体系和浏览器/服务器（B/S）体系。
3.2.2.1 C/S和B/S之比较
C/S和B/S是当今世界开发模式技术架构两大主流技术。C/S是美国Borland公司最早研发，B/S是美国微软公司研发。当前，这两项技术以被世界各国所掌握，国内公司以C/S和B/S技术开发出产品也诸多。这两种技术均有自己一定市场份额和客户群，各家公司都说自己管理软件架构技术功能强大、先进、以便。
1、C/S架构软件优势与劣势
（1）应用服务器运营数据负荷较轻。
最简朴C/S体系构造数据库应用由两某些构成，即客户应用程序和数据库服务器程序。两者可分别称为前台程序与后台程序。运营数据库服务器程序机器，也称为应用服务器。一旦服务器程序被启动，就随时等待响应客户程序发来祈求；客户应用程序运营在顾客自己电脑上，相应于数据库服务器，可称为客户电脑，当需要对数据库中数据进行任何操作时，客户程序就自动地寻找服务器程序，并向其发出祈求，服务器程序依照预定规则做出应答，送回成果，应用服务器运营数据负荷较轻。
（2）数据储存管理功能较为透明。
在数据库应用中，数据储存管理功能，是由服务器程序和客户应用程序分别独立进行，前台应用可以违背规则，并且普通把那些不同（不论是已知还是未知）运营数据，在服务器程序中不集中实现，例如访问者权限，编号可以重复、必要有客户才干建立定单这样规则。所有这些，对于工作在前台程序上最后顾客，是“透明”，她们不必过问（普通也无法干涉）背后过程，就可以完毕自己一切工作。在客户服务器架构应用中，前台程序不是非常“瘦小”，麻烦事情都交给了服务器和网络。在C/S体系下，数据库不能真正成为公共、专业化仓库，它受到独立专门管理。
（3）C/S架构劣势是高昂维护成本且投资大。
一方面，采用C/S架构，要选取恰当数据库平台来实现数据库数据真正“统一”，使分布于两地数据同步完全交由数据库系统去管理，但逻辑上两地操作者要直接访问同一种数据库才干有效实现，有这样某些问题，如果需要建立“实时”数据同步，就必要在两地间建立实时通讯连接，保持两地数据库服务器在线运营，网络管理工作人员既要对服务器维护管理，又要对客户端维护和管理，这需要高昂投资和复杂技术支持，维护成本很高，维护任务量大。
另一方面，老式C/S构造软件需要针对不同操作系统系统开发不同版本软件，由于产品更新换代十分快，代价高和低效率已经不适应工作需要。在JAVA这样跨平台语言浮现之后，B/S架构更是剧烈冲击C/S，并对其形成威胁和挑战。
2、B/S架构软件优势与劣势
（1）维护和升级方式简朴。
当前，软件系统改进和升级越来越频繁，B/S架构产品明显体现着更为以便特性。对一种稍微大一点单位来说，系统管理人员如果需要在几百甚至上千部电脑之间来回奔跑，效率和工作量是可想而知，但B/S架构软件只需要管理服务器就行了，所有客户端只是浏览器，主线不需要做任何维护。无论顾客规模有多大，有多少分支机构都不会增长任何维护升级工作量，所有操作只需要针对服务器进行；如果是异地，只需要把服务器连接专网即可，实现远程维护、升级和共享。因此客户机越来越“瘦”，而服务器越来越“胖”是将来信息化发展主流方向。此后，软件升级和维护会越来越容易，而使用起来会越来越简朴，这对顾客人力、物力、时间、费用节约是显而易见，惊人。因而，维护和升级革命方式是“瘦”客户机，“胖”服务器。
（2）成本减少，选取更多。
人们都懂得windows在桌面电脑上几乎一统天下，浏览器成为了原则配备，但在服务器操作系统上windows并不是处在绝对统治地位。当前趋势是凡使用B/S架构应用管理软件，只需安装在Linux服务器上即可，并且安全性高。因此服务器操作系统选取是诸多，不论选用哪种操作系统都可以让大某些人使用windows作为桌面操作系统电脑不受影响，这就使最流行免费Linux操作系统迅速发展起来，Linux除了操作系统是免费以外，连数据库也是免费，这种选取非常盛行。
例如说诸多人每天上“网易”网，只要安装了浏览器就可以了，并不需要理解“网易”服务器用是什么操作系统，而事实上大某些网站的确没有使用windows操作系统，但顾客电脑自身安装大某些是windows操作系统。
（3）应用服务器运营数据负荷较重。
由于B/S架构管理软件只安装在服务器端（Server）上，网络管理人员只需要管理服务器就行了，顾客界面重要事务逻辑在服务器（Server）端完全通过WWW浏览器实现，很少某些事务逻辑在前端（Browser）实现，所有客户端只有浏览器，网络管理人员只需要做硬件维护。但是，应用服务器运营数据负荷较重，一旦发生服务器“崩溃”等问题，后果不堪设想。因而，许多单位都备有数据库存储服务器，以防万一。
3.2.2.2 C/S与B/S区别
Client/Server是建立在局域网基本上，Browser/Server是建立在广域网基本上。
（1）硬件环境不同：
C/S普通建立在专用网络上，小范畴里网络环境，局域网之间再通过专门服务器提供连接和数据互换服务。
B/S建立在广域网之上，不必是专门网络硬件环境，例如电话上网，租用设备，信息自己管理，有比C/S更强适应范畴，普通只要有操作系统和浏览器就行。
（2）对安全规定不同
C/S普通面向相对固定顾客群，对信息安全控制能力很强。普通高度机密信息系统采用C/S构造适当，可以通过B/S发布某些可公开信息。
B/S建立在广域网之上，对安全控制能力相对弱，面向是不可知顾客群。
（3）对程序架构不同
C/S程序可以更加注重流程，可以对权限多层次校验，对系统运营速度可以较少考虑。
B/S对安全以及访问速度多重考虑，建立在需要更加优化基本之上。比C/S有更高规定，B/S构造程序架构是发展趋势，从MS.Net系列BizTalk，Exchange等，全面支持网络构件搭建系统。SUN和IBM推JavaBean构件技术等，使B/S更加成熟。
（4）软件重用不同
C/S程序可以不可避免整体性考虑，构件重用性不如在B/S规定下构件重用性好。
B/S对多重构造，规定构件相对独立功能。可以相对较好重用。就如买来餐桌可以再运用，而不是做在墙上石头桌子。
（5）系统维护不同
系统维护是软件生存周期中，开销大，相称重要。C/S程序由于整体性，必要整体考察，解决浮现问题以及系统升级难，也许是再做一种全新系统。
B/S构件构成方面构件个别更换，实现系统无缝升级。系统维护开销减到最小，顾客从网上自己下载安装就可以实现升级。
（6）解决问题不同
C/S程序可以解决顾客面固定，并且在相似区域，安全规定高需求，与操作系统有关，应当都是相似系统。
B/S建立在广域网上，面向不同顾客群，分散地区，这是C/S无法作到，与操作系统平台关系最小。
（7）顾客接口不同
C/S多是建立在Windows平台上，体现办法有限，对程序员普遍规定较高。
B/S建立在浏览器上，有更加丰富和生动体现方式与顾客交流，并且大某些难度减低，减少开发成本。
（8）信息流不同
C/S程序普通是典型中央集权机械式解决，交互性相对低。
B/S信息流向可变化，B－B、B－C、B－G等信息流向变化，更象交易中心。
3.2.3 主站实行平台设计
统一实时平台是系统实时信息交互基本，在基于连接TCP/IP合同客户/服务器（C/S）模式下，实现数据采集、解决、转发、操作、报警、信息流控制、全网发布等一系列功能。
各种电力实时监控主站系统设计均基于C/S机制，通过广义软总线，系统各个节点实现实时数据共享与访问，如图3-4所示。

图3-4 基于C/S主站系统模式
上述方式在调度自动化、配网自动化和电能量集抄等系统中得到了广泛应用。不同系统之间信息交互是通过合同方式互相转发，以实现信息共享。
当前，研究人员提出了按应用分组和集群控制设计模式，在统一平台基本上，实现调度自动化、配网自动化和电能量集抄等系统集成，实现实时监控平台一体化设计，如图3-5所示。

图3-5 统一实行平台主站系统
3.3 主站系统硬件构成
3.3.1 主站系统
主站系统硬件配备涉及：服务器、工作站、网络设备及安全设备、安装设备、UPS等。
1．服务器
服务器重要涉及前置服务器、SCADA服务器、历史数据服务器及磁盘阵列、DPAS服务器、GIS服务器、数据通信服务器、WEB服务器。
前置服务器——任务是接受各配电终端、配电子站上传数据，依照相应规约进行数据解释，向SCADA服务器发送最新实时数据。并向配电终端、配电子站发送遥控命令。
SCADA服务器——任务是接受前置服务器发送实时数据，并依照监视、报警、控制等功能需要对数据进行多方面分析和解决，向DPAS服务器、GIS服务器、DA工作站发送解决过数据，以实现各种功能。同步向历史数据服务器定期保存数据。
历史数据服务器及磁盘阵列——任务是海量存储各种数据，涉及：历史数据、图形数据、线路及设备参数数据，记录数据等。
DPAS服务器——任务是进行配电网高档分析和计算，例如网络拓扑、状态预计、潮流计算等，计算成果数据发送给GIS服务器、DA工作站，并在历史数据服务器定期保存。
GIS服务器——完毕对GIS功能，以及图资管理、停电管理等功能后台支持。
数据通信服务器——重要是实现与其她计算机系统接口功能，完毕与其她系统数据互换。
WEB服务器——任务是提供配电网自动化信息上网服务，这些信息也许涉及：实时图形和数据、配电管理、记录分析及预测数据等。
普通，各种服务器均应按“双机热备”配备，可选用主流UNIX部门级服务器，可选生产厂商有HP、SUN、IBM等国际知名IT厂商。
2．工作站
工作站类型计算机重要涉及：DA工作站（合并GIS工作站）、报表工作站、维护工作站、开发工作站。其重要用途如其名称所示。其中DA工作站建议配备两个以上显示屏，以便显示各种类型画面，提高信息显示能力。
工作站可选用INTEL硬件平台计算机，操作系统可选用微软家族windows。也可以选用与服务器相似硬件平台UNIX工作站。
3．网络设备
网络设备重要涉及：主干网络互换机、专线接入路由器、主站路由器等。
网络安全设备涉及：防火墙和网络隔离设备。
主干网络互换机——用于建立主站系统“主备双网”，双网同步工作，网络负载自动平衡。
专线接入路由器——用于和中华人民共和国移动（或中华人民共和国联通）专线设备对接，用于接受通过GPRS（或CDMA）方式发送到主站实时数据。由于是和外部网络连接，必要安装防火墙设备。
主站路由器——重要是用于和监控分中心、调度自动化主站系统网络连接。
当需要和位于安全I区以外自动化系统（例如，OA系统、MIS系统等）连接时，必要加装网络隔离设备。
****************************************************************
网络设备含义解释：
互换机：
数据链路层设备，按照桥表（Mac）简朴转发数据，数据格式为帧，由集线器发展而来。当前互换机可以通过VLAN、STP等技术，减少网络广播。普通用在局域网中。
路由器：
网络层设备，负责寻址（IP）并转发数据，数据格式为包。当前路由器可以通过NAT、VPN等技术实现更多安全功能。应用在不同网段之间。
防火墙：
一种由软件和硬件设备组合而成、在内部网和外部网之间、专用网与公共网之间界面上构造保护屏障。它是一种计算机硬件和软件结合，使Internet与Intranet之间建立起一种安全网关（Security Gateway），从而保护内部网免受非法顾客侵入，防火墙重要由服务访问政策、验证工具、包过滤和应用网关4个某些构成。该计算机流入流出所有网络通信均要通过此防火墙。
****************************************************************
4．其她设备
其她设备重要涉及：前置通信机柜、网络机构、服务器机柜、GPS卫星钟、打印机、UPS等等。UPS及蓄电池配备应可以保证主站系统硬件设备在没有市电供应状况下，维持2小时以上备用电力供应。
3.3.2 监控工作站
监控工作站硬件构成涉及：分中心路由器、分中心网络互换机、DA工作站（合并GIS工作站）。
分中心网络互换机作用是建立分中心网络，该网络与深圳都市电网监控中心主站系统网络虽然在地理位置上有所不同，但是属于同一局域网。分中心路由器和主站路由器之间必要由高速光纤连接，建议带宽为1000Mbps。
主站与监控工作站硬件配备如图3-6所示。
其她监控分中心历史数据服务器磁盘阵列终端服务器前置通信服务器SCADA服务器DPAS服务器GIS服务器维护工作站GPS卫星时钟DA、GIS工作站DA、GIS工作站DA、GIS工作站开发工作站报表工作站主站路由器分中心路由器物理隔离设备WEB服务器外部系统互换机福田监控分中心主干网络互换机分中心网络互换机数据通信服务器处在其她安全区系统：如MIS系统等处在安全I区系统：如地调主站系统前置通信机柜防火墙专线接入路由器分中心路由器

图3-6 主站与监控工作站硬件配备示意
3.4 主站系统软件平台
3.4.1 基于组件式构造
新一代配网自动化系统应结合当前计算机技术发展方向，积极采用国际原则及中间件技术，采用分层设计，整个系统由计算机硬件/操作系统/通用平台/SCADA应用/电力应用软件系统构成，通用平台采用实时应用平台和商用关系库模式，提供基于IEC61968原则、透明数据库访问中间件，提供图形管理和界面管理。SCADA应用提供数据采集、报表和打印等应用功能。通用平台层、SCADA应用平台层以及电力应用软件系统均采用模块化构件技术，使系统升级可以局限在某个应用功能或模块，从而使系统开放性、可扩性和升级能力大大提高。
软件支撑平台涉及两某些，即系统软件和DMS应用支撑软件平台。由于硬件及系统构造、硬件设备及接口符合国际工业原则，操作系统应采用符合OSF及POSIX原则产品，应采用纯UNIX平台或者Windows/UNIX混合平台，即UNIX作为服务器操作系统，Windows平台作为客户端界面系统，既能满足系统安全性及性能规定，又可提供和谐人机画面。在此基本上应用软件支持平台，涉及分布式系统管理和监视软件、数据库软件、人机软件和通信软件，采用了开放式和分布式体系和面向对象技术，建立在国际工业原则基本上，因而具备良好开放性。通用商业数据库采用，将进一步提高系统开放性，保护顾客软件投资，和系统功能进一步扩充。
3.4.2 实时应用环境规范
为满足配网自动化系统实时监控规定，应建立分布式实时运营环境。分布式实时运营环境是系统基本，它为分布式实时应用提供了结点位置透明、有效、可用网络运营环境。它隔离硬件平台和操作系统有关性，采用事件驱动运营机制和数据总线式数据互换方式，保证系统灵活扩充性。
分布式实时运营环境由一组进程和资源构成。一种完整分布式实时运营环境应涉及：
实时数据库（涉及事件驱动和计算引擎）
事件管理子系统
警报管理子系统
实时数据扫描管理子系统
应用程序开发接口（API）
顾客开发应用程序
1．面向对象实时数据库以及
