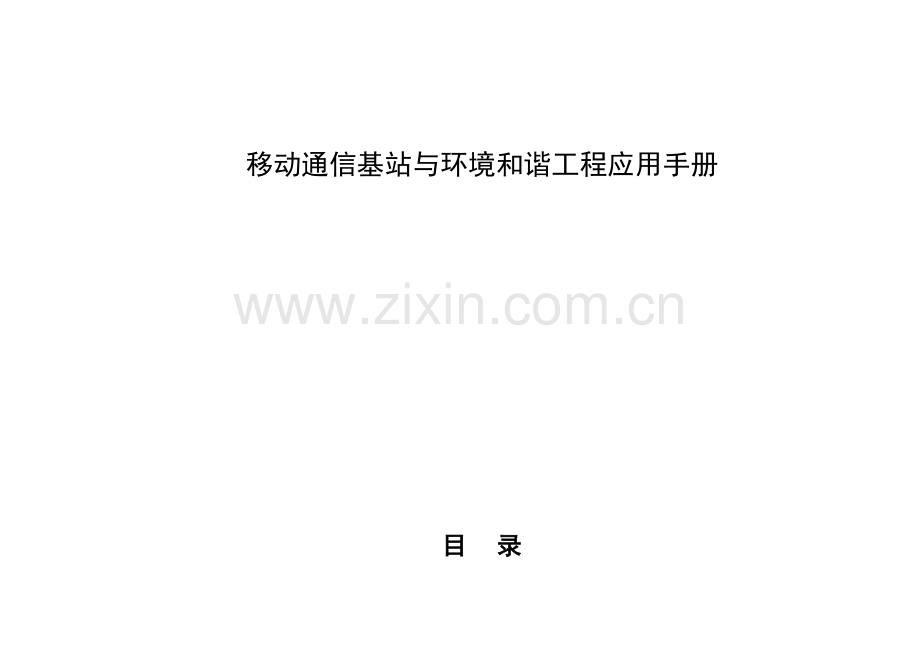

移动通信美化天线解决方案基站与环境和谐工程应用手册样本.doc

资源描述

移动通信基站与环境和谐工程应用手册目录 1 方案库既有方案总结 1 2 楼房资源天线解决方案 2 2.1 楼面天线解决方案 2 2.2 楼体天线解决方案 22 2.3 阳台天线解决方案 26 3 地面资源天线解决方案 31 3.1 公园天线解决方案 31 3.2 都市绿化带天线解决方案 40 3.3 广场天线解决方案 42 4. 已有杆体天线解决方案 43 5 环卫设施天线解决方案 46 5 公交设施天线解决方案 53 5.1 公交车站天线解决方案 53 5.2 公交停车场天线解决方案 56 6 亭类天线解决方案 57 6.1 书报亭天线解决方案 57 6.2 保安亭天线解决方案 59 7 桥梁类天线解决方案 61 1 方案库既有方案总结下表将每类资源可用方案进行记录：其中合用和谐解决方案以资源进行分类，依照最左边资源大类列出资源小类，再依照小类资源列出可合用和谐解决方案。天线和谐解决方案库资源类型资源细分合用和谐方案楼房资源楼面杆柱，圆柱，方柱，方形栅栏柱，圆形栅栏柱，仿生树，盆景，葡萄藤，爬山虎，水箱水塔，冷凝塔，板状，栅栏，空调室外机，柱子绿化植被组合，柱子帽盖组合，柱子组合楼体空调室外机，百叶窗，建筑物延伸，排气扇阳台盆景，空调室外机,阳台柜，建筑物延伸，栅栏地面资源公园景观塔，仿生树，蘑菇，假石，批示牌，草坪灯，假鸟笼，长颈鹿，仙人掌都市绿化带广场已有杆体类公路灯灯箱，灯具，路标批示牌社区路灯红绿灯环卫设施公共厕所、环卫工具房柱形，空调室外机，水箱水塔，栅栏，建筑物延伸，葡萄藤，公交设施公交车站公交批示牌，仿造站牌，梯形体公交停车场景观塔亭类书报亭亭标保安亭梯形体,空调室外机桥梁类　柱形，杆柱，桥体延伸，路标批示牌，交通标志，爬山虎 2 楼房资源天线解决方案 2.1 楼面天线解决方案 1) 楼面解决方案1－杆柱类解决思路：某些楼面较为空旷、没有明显可伪装参照物状况下，天线挂高规定较高（普通3～8米），可以考虑采用杆柱类方案；核心在于杆柱类方案中杆子可以提供较高高度，实现容易，同步成本较低。方案名称　LM-001 产品类型杆柱类方案基本阐明方案由杆体、外罩和顶盖三个某些构成。杆体普通采用新增支撑杆方式；外罩为圆柱形，有各种尺寸；顶盖分为六种原则化外形环境及外观选取可选取外形顶盖：风向标、灯具、避雷针、绿化、球型、半球型六种外形可合用环境较为空旷、没有明显可伪装参照物楼面可选取色彩常采用灰色、白色、米黄色等，可以依照详细环境拟定外罩色彩。无线设计塔围类型 3米以上8米如下抱杆，合用于分散或集中放置天线天线类型最多3副mm以内定向天线或集束天线天线方向角分散安装：无限制；集中安装：天线间夹角80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内 1) 楼面解决方案1－杆柱类补充阐明杆柱类产品顶盖某些可以有各种外形，依照不同场景需要进行个性化选取。重要分为A球型、B半球型、 C灯具、D绿化、E风向标和F避雷针六种类型。针对不同类型楼面可以选用风格不同附件某些作为对杆柱造型补充，使得方案应用更加灵活。对各种楼面资源合用能力更强。在一些需要特殊造型楼面，可以依照具体规定来设计附件外形。 6种原则化顶盖外形图 2) 楼面解决方案2－仿生树类解决思路：在某些高档住宅、商务区等重要站点，楼面存在一定高度落差绿化，其中绿化树木相对较高，天线挂高规定在5 ～6米左右，可以考虑采用仿生树和谐解决方案，该方案解决了室外大战或高层室内覆盖同步也较好与环境达到了和谐效果。方案名称 LM-002 产品类型仿生类—仿生树方案基本阐明运用各种树形代替楼面支撑杆，将天线隐藏于仿制树叶之中。环境及外观选取可选取外形普通树、松树、椰树三种外形。可合用环境楼面上有有较好绿化并且绿化树木较矮环境。可选取色彩仿生树普通采用绿色，可以有其她颜色设计来点缀。无线设计塔围类型建议为3米或5米，合用于集中放置天线。天线类型天线类型无限制。天线方向角分散安装：无限制；集中安装：天线间夹角≥80°。天线下倾角对于机械下倾无限制。可覆盖类型室外大站或高层室内。 3) 楼面解决方案3－盆景类解决思路：在某些楼面存在高度较低绿化状况（如空中花园），有时楼面有一定数量盆景，并且天线挂高可以在2米左右，分散安装，在这种状况下可以考虑采用盆景类和谐解决方案，该方案在天线挂高规定不高状况下可以较好满足了楼面绿化和谐需要，同步也达到了无线覆盖需求。方案名称　 LM-003 产品类型仿生类—盆景方案基本阐明仿造现实中常用盆景外形，将天线藏匿在外罩内。环境及外观选取可选取外形常用盆景外形。可合用环境周边有良好绿化环境。可选取色彩普通为绿色，对于不同设计可以丰富更多色彩。无线设计塔围类型 2米如下抱杆，合用于分散放置天线。天线类型 1副1350mm以内定向天线。天线方向角天线分散安装，无限制。天线下倾角机械下倾≤5°。可覆盖类型室外大站或高层室内。 4) 楼面解决方案4－葡萄藤类解决思路：在某些楼面有棚架等绿化状况（空中架起绿化），依照这种详细环境特性可以优先考虑采用葡萄藤架和谐解决方案来达到与环境协调一致，减少人们视觉冲击效果。方案名称　LM-004 产品类型仿生类—葡萄藤方案基本阐明运用人造葡萄藤叶将天线与抱杆进行伪装城葡萄藤架。环境及外观选取可选取外形环境及外观选取可合用环境周边有相对较好绿化或者有类似葡萄藤棚架楼面环境。可选取色彩普通为绿色。无线设计塔围类型对抱杆高度无限制，合用于分散放置天线。天线类型无限制。天线方向角无限制。天线下倾角无限制。可覆盖类型室外大站或高层室内。 5) 楼面解决方案5－爬山虎类解决思路：某些楼面天线在改造过程中不能做大变动以及对成本有着严格控制，在这种状况下可以考虑采用爬山虎和谐解决方案。该方案满足无线覆盖同步也可以较好与环境融合为一体，达到和谐效果。方案名称　LM-005 产品类型仿生类—爬山虎方案基本阐明依照实际环境，运用人造爬山虎对天线与抱杆进行伪装。环境及外观选取可选取外形爬山虎植物外形。可合用环境周边有良好绿化或者有类似爬山虎生长楼面环境。可选取色彩普通为绿色。无线设计塔围类型对抱杆高度无限制，合用于分散放置天线。天线类型合用于所有天线类型。天线方向角无限制。天线下倾角无限制。可覆盖类型室外大站或高层室内。 6) 楼面解决方案6－圆柱类解决思路：都市建筑风格越来越新颖，楼面造型也更加丰富美观。普通可以在楼面增长某些柱子作为建筑物延伸，最佳楼面上已有柱子构造，天线挂高规定在6米如下，对于这样天面，建议选取恰当位置使用柱形类解决方案。方案名称　LM-006 产品类型柱形类—圆柱方案基本阐明将天线隐藏在圆形柱子内。环境及外观选取可选取外形圆柱外形，附件某些可以设计成圆球、半球、避雷针。可合用环境周边无绿化环境。可选取色彩可仿造周边环境及墙体颜色。无线设计塔围类型 6米一下抱杆，合用于分散或集中安装。天线类型天线类型无限制，最多可安装3副定向天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角机械下倾≤5°。可覆盖类型室外大站或高层室内。 6) 楼面解决方案6－圆柱类补充阐明：同步柱形类产品顶盖某些可以有各种外形，依照不同场景需要进行个性化选取。重要分为A避雷针、B半球、C圆球三种类型。依照大楼构造不同特点可以选用不同附件来丰富柱子造型，在于周边环境相应中获得更加和谐效果。 3种原则化圆柱顶盖附件外形图 7) 楼面解决方案7－方柱类解决思路：都市建筑风格越来越新颖，楼面造型也更加丰富美观。普通可以在楼面均有某些柱子作为建筑物顶部装饰，而实际无线覆盖对天线挂高规定在6米如下，对于这样天面，建议优先考虑选取恰当位置使用方柱类解决方案。方案名称　LM-007 产品类型柱形类—方柱方案基本阐明将天线隐藏在方形柱子内。环境及外观选取可选取外形方柱外形，附件某些可以设计成烟囱、排风口、等。可合用环境合用于某些楼体直角较多或者楼面出既有类似柱形构造环境。可选取色彩可仿造周边环境及墙体颜色。无线设计塔围类型 6米如下抱杆，合用于分散或集中放置天线。天线类型最多3副定向天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角机械下倾≤5°。可覆盖类型室外大站或高层室内。 7) 楼面解决方案7－方柱类补充阐明：同步柱形类产品顶盖某些可以有各种外形，依照不同场景需要进行个性化选取。重要分为烟囱、排风口两种类型。依照大楼构造不同特点可以选用不同附件来丰富柱子造型，在于周边环境相应中获得更加和谐效果。 3种原则化方柱形顶盖附件外形图 8) 楼面解决方案8－圆形栅栏柱类解决思路：在某些新建楼面上，普通柱方案也许无法满足和谐规定，跟普通柱相对比，栅栏柱对承重规定更小，同步也更可以与环境达到和谐效果，但是成本上也比普通柱形方案要高。方案名称　LM-008 产品类型柱形类—圆形栅栏柱方案基本阐明通过美化外罩对真个抱杆以及天线某些进行隐蔽，美化外罩采用圆形栅栏构造。环境及外观选取可选取外形方柱外形，附件某些可以设计成烟囱、排风口、圆球、半球、避雷针等。可合用环境合用于某些楼体直角较多或者楼面出既有类似柱形构造环境。可选取色彩可仿造周边环境及墙体颜色。无线设计塔围类型 6米如下抱杆，合用于分散或集中放置天线。天线类型最多3副定向天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角机械下倾≤5°。可覆盖类型室外大站或高层室内。 9) 楼面解决方案9－方形栅栏柱类解决思路：在某些新建楼面上，普通柱方案也许无法满足和谐规定，跟普通柱相对比，栅栏柱对承重规定更小，同步更可以与环境达到和谐效果，但是成本上也比普通柱形方案要高。方案名称　LM-009 产品类型柱形类—方形栅栏柱方案基本阐明通过美化外罩对整个抱杆以及天线某些进行隐蔽，美化外罩采用方形栅栏构造。环境及外观选取可选取外形方柱外形，依照详细覆盖需要可以对尺寸大小进行选取。可合用环境合用于某些新建、楼面构造相对有特点大楼。可选取色彩可仿造周边环境及墙体颜色。无线设计塔围类型 6米如下抱杆，合用于分散或集中放置天线。天线类型最多3副定向天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内 10) 楼面解决方案10－水箱水塔类解决思路：在某些楼面，经常可以看到民用水箱或水塔，对于那些已有水箱水塔楼面，或者周边建筑天面有水箱水塔楼面，建议优先考虑水箱水塔类解决方案，既解决无线覆盖需要也可以与周边环境达到协调效果。方案名称 LM-010 产品类型水塔类-水箱水塔方案基本阐明将美化天线外罩设计成民用圆柱形水箱水塔，天线放置于其中，同时水箱水塔通过钢架支满足不同高度需求。环境及外观选取可选取外形圆柱外形，可选取不同钢架支撑构件。可合用环境周边无绿化环境。可选取色彩建议采用水箱水塔常用色，灰色、银白色、米黄色、蓝色。无线设计塔围类型 6米如下抱杆，合用于集中放置天线。天线类型最多3副mm以内定向天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角机械下倾角≤5°。可覆盖类型室外大站或高层室内。 11) 楼面解决方案11－冷凝塔类解决思路：在某些楼面，经常可以看到工业用冷凝塔，它在外形上与普通民用水箱水塔有一定区别，在某些有类似造型楼面上可以采用改方案以达到协调环境作用。方案名称　LM-011 产品类型水塔类-冷凝塔方案基本阐明将美化天线外罩设计成冷凝塔，天线安装于其中，同步水箱水塔通过钢架支满足不同高度需求。环境及外观选取可选取外形圆柱外形，可选取不同钢架支撑构件。可合用环境周边无绿化环境。可选取色彩建议采用水箱水塔常用色，灰色、银白色、米黄色、蓝色。无线设计塔围类型 6米如下抱杆，合用于集中放置天线。天线方向角最多3副mm以内定向天线。天线下倾角分散安装：无限制；集中安装：天线间夹角≥80° 天线类型机械下倾角≤5°。可覆盖类型室外大站或高层室内。 12) 楼面解决方案12－普通板状类解决思路：在某些天面，天线集中安装并且天线面数较多，此时可以考虑采用板状类和谐解决方案，此类方案适合安装在楼面机房顶或梯间顶，其优势在于对原有天线无需改动或改动较小解决手段。方案名称 LM-012 产品类型板状类—隔离板方案基本阐明用隔离材料制作成板状外罩通过固定件进行拼接，将天线与抱杆整体藏匿其中。环境及外观选取可选取外形普通可伪装成建筑物延伸某些，在容许状况下可以伪装成广告牌等。可合用环境合用于简朴没有特殊建筑装饰楼面。可选取色彩可仿造周边环境及墙体颜色以及涂成广告牌。无线设计塔围类型考虑到受风能力，建议5米如下抱杆，合用于集中放置天线。天线方向角天线方向角无限制。天线下倾角天线下倾角无限制。天线类型对天线类型与尺寸无限制。可覆盖类型室外大站或高层室内。 13) 楼面解决方案13－栅栏板类解决思路：栅栏板类解决方案与普通板状类方案类似，重要是在外观上有了比较大改进，并且较普通板状在重量以及抗风上有了比较大改进，更加符合安全性规定。方案名称 LM-013 产品类型板状类—栅栏方案基本阐明将天线隔离材料做成栅栏形状，通过固定件进行拼接。环境及外观选取可选取外形合用于简朴没有特殊建筑装饰楼面。可合用环境普通楼面都可以采用该类方案。可选取色彩建议采用灰色、银白色、米黄色、蓝色。无线设计塔围类型 5米如下抱杆，合用于集中放置天线。天线方向角天线方向角无限制。天线下倾角天线下倾角无限制。天线类型对天线类型与尺寸无限制。可覆盖类型室外大站或高层室内。 14) 楼面解决方案14－空调室外机类解决思路：在某些楼面或外墙已有某些空调室外机环境中，天线挂高规定在2米如下，可以优选考虑采用空调室外机类和谐解决方案，由于天线挂高较低，建议天线安装于楼面边沿以满足无线覆盖规定。方案名称　LM-014 产品类型空调室外机类方案基本阐明将天线安装在空调室外机形状美化外罩内。环境及外观选取可选取外形设计成空调室外机外形。可合用环境周边无绿化环境。可选取色彩空调室外机常用色。无线设计塔围类型 2米如下抱杆。天线类型最多2副1350mm以内天线，合用于分散安装天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 15) 楼面解决方案15－柱子绿化植被组合类解决思路：在某些绿化规定较高天面，由于覆盖需要规定天线有较高挂高，并且覆盖区域较为分散，在这种状况下用几颗较高仿生树方案显得不是很适当，此时建议考虑使用柱子结合绿化植被方案，既可以符合天面对绿化规定，隐蔽天线减少视觉冲击，又可以满足覆盖规定。方案名称　LM-015 产品类型柱形类结合人工绿化植被（葡萄藤，仿生树等）方案基本阐明将天线安装在柱形美化外罩中，通过简朴钢构造连接柱子，装饰上绿化植被。环境及外观选取可选取外形柱子和葡萄藤或者仿生树结合。可合用环境对于绿化有一定规定，并且天线较为分散环境。可选取色彩结合周边环境对色彩搭配进行设计。无线设计塔围类型 2米如下抱杆。天线类型每个柱子最多2副1350mm以内天线，合用于分散安装天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角天线安装于柱子外罩中时，机械下倾角≤5° 可覆盖类型室外大站或高层室内。 16) 楼面解决方案16－柱子帽盖组合类解决思路：在某些建筑物年代较近，外立面色调较为一致、舒服，建造物立体感较强，楼面及附近楼面有类似亭子之类建筑物，可以考虑采用集中安装柱子加上帽盖组合方案来满足无线覆盖并且与整个大楼构造达到协调。方案名称　LM-016 产品类型柱形类结合顶部帽盖（金字塔形，圆锥形）方案基本阐明将天线安装在柱形美化外罩中，顶部使用金字塔形或者圆锥形帽盖增长整个构造立体感和美感。环境及外观选取可选取外形锥形帽盖或者半圆形帽盖。可合用环境对于附近有亭类构造，楼面构造规定较高中西化建筑物。可选取色彩可依照详细环境上色。无线设计塔围类型 4米如下抱杆，合用于分散或集中放置天线。天线类型每个柱子最多2副mm以内天线，合用于分散安装天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 17) 楼面解决方案17－柱子组合类解决思路：作为对柱子帽盖组合类方案补充，柱形组合方案体现出更和谐线条和构造。该方案合用于建筑物年代较近，外立面色调较为一致、舒服，建造物立体感较强，楼面有较多柱子或横梁状况。方案名称　LM-017 产品类型柱形类方案基本阐明用横放柱子架在竖立柱子上，结合楼顶构造特点，进行外形设计。环境及外观选取可选取外形可以横架连接所有竖立柱子或者两两连接。可合用环境周边有无绿化环境皆可。可选取色彩可依照详细环境上色。无线设计塔围类型 6米如下抱杆，合用于分散或集中放置天线。天线类型每个柱子最多2副mm以内天线，合用于分散安装天线。天线方向角分散安装：无限制；集中安装：天线间夹角≥80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 2.2 楼体天线解决方案 1) 楼体解决方案1－空调室外机类解决思路：空调室外机在楼面浮现相称普遍，并且其尺寸也比较适合放置天线，因而考虑将天线外罩伪装成空调室外机外形可以较好与环境保持和谐。方案名称 LT-001 产品类型空调室外机类方案基本阐明将天线安装在空调室外机形状美化外罩内。环境及外观选取可选取外形设计成空调室外机外形可合用环境周边浮现比较多空调室外机色彩规定空调室外机常用色无线设计塔围类型空调室外机实际高度天线类型最多1副650mm以内天线，合用于分散安装天线天线方向角分散安装：无限制天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内 2) 楼体解决方案2－百叶窗类解决思路：考虑到大楼建筑特点，窗户是楼体上必不可少一种构成某些，因而将美化天线外罩设计成百叶窗形状有助于减少天线对视觉直接冲击，并可以满足无线上覆盖规定，在楼体资源上是一种重要和创新和谐解决方案。方案名称 LT-002 产品类型单开窗形类方案基本阐明将天线隐蔽在窗形美化外罩内，改方案无论是从外观和谐上还是无线覆盖上都可以达到良好效果。环境及外观选取可选取外形百叶窗外形可合用环境周边有无绿化环境皆可。色彩规定可以依照详细环境上色。无线设计塔围类型 2米如下抱杆。天线类型 2副1350mm以内天线，合用于分散安装天线。天线方向角分散安装：无限制，集中安装是夹角不大于80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 3) 楼体解决方案3—建筑物延伸类解决思路：在普通楼体上都可以看到由于柱子或者支撑梁缘故而比楼体平面突出稍微突出状况，依照这个原理可以将美化外罩外形设计成建筑物一种某些，俗称建筑物延伸类方案。该方案外部轮廓基本与建筑物保持一致，在满足无线覆盖同步也可以较好与环境起到和谐作用。方案名称 LT-003 方案类型墙饰类方案基本阐明天线外罩为挂墙安装在楼体侧墙，伪装成建筑物延伸或装饰某些。环境及外观选取可选取外形可依照建筑物不同风格设计成方柱形或半圆柱形。可合用环境普通楼体。可选取色彩可仿造周边环境及墙体颜色。无线设计塔围类型依照产品高度拟定。天线类型最多2副1350mm以内天线。天线方向角分散安装：无限制天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 4) 楼体解决方案4—排气扇类解决思路在某些厨房以及浴室墙体外部可以考虑采用排气扇美化外罩造型来隐蔽天线以达到和谐效果。方案名称 LT-004 产品类型墙饰类—排气扇方案基本阐明天线外罩为挂墙安装在楼体侧墙，伪装成排气扇，达到隐蔽效果。环境及外观选取可选取外形排气扇外形可合用环境合用与厕所，厨房外墙上安装。可选取色彩可仿造周边环境及墙体颜色。无线设计塔围类型 1米如下抱杆。天线类型最多1副350mm以内天线。天线方向角分散安装：无限制天线下倾角机械下倾角≤5° 可覆盖类型高层室内。 2.3 阳台天线解决方案适合使用在阳台资源和谐解决方案较少，当前只有盆景方案比较合用。方案名称 YT-001 产品类型仿生类—盆景方案基本阐明仿造现实中常用盆景外形，将天线藏匿在外罩内。环境及外观选取可选取外形常用盆景外形。可合用环境周边有绿化环境，可以通过增长周边绿化达到更好视觉效果。可选取色彩普通为绿色。无线设计塔围类型 2米如下抱杆，合用于分散放置天线。天线类型 1副1350mm以内定向天线。天线方向角分散安装：无限制天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 2)阳台解决方案2－空调室外机类解决思路：依照阳台类资源特点，采用空调室外机类解决方案不但可以与环境达到较好和谐效果，并且可以满足良好覆盖规定。方案名称　YT-002 方案类型空调室外机类方案基本阐明将天线安装在空调室外机形状美化外罩内。可选取外观可选取外形空调室外机外形。可合用环境周边有无绿化环境皆可。可选取色彩空调室外机常用色。无线设计塔围类型空调室外机产品实际尺寸。天线类型最多2副1350mm以内天线，合用于分散安装天线。天线方向角分散安装：无限制；集中安装是天线间夹角不小与80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 3) 阳台解决方案3－建筑物延伸类解决思路：依照阳台外墙特点采用建筑物延伸方案来隐藏天线，在远视效果上可以达到隐蔽天线协调环境效果。方案名称 YT-003 方案类型墙饰类方案基本阐明天线外罩为挂墙安装在阳台侧墙上，伪装成建筑物延伸或装饰某些。可选取外观可选取外形方形、半圆形。可合用环境合用于大某些构造阳台，阳台上有无绿化环境皆可。可选取色彩可仿造周边环境及墙体颜色。无线设计塔围类型 2米如下抱杆。天线类型最多2副1350mm以内天线。天线方向角分散安装：无限制；集中安装是天线间夹角不小与80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 4) 阳台解决方案4－阳台柜类解决思路：依照当前既有许多阳台构造特点，大某些均有一种贴墙安装阳台柜习惯，依照这一特性，可以通过将墙饰类产品外色上伪装成阳台柜来达到和谐效果，减少天线对视觉冲击。方案名称 YT-004 产品类型墙饰类方案基本阐明天线外罩为挂墙安装在阳台侧墙上，伪装成阳台柜。可选取外观可选取外形阳台柜外形可合用环境合用于大某些构造阳台，阳台上有无绿化环境皆可。可选取色彩可仿造周边环境及墙体颜色。无线设计塔围类型 2米如下抱杆。天线类型最多2副1350mm以内天线。天线方向角分散安装：无限制；集中安装时天线间夹角不小与80° 天线下倾角机械下倾角≤5° 可覆盖类型室外大站或高层室内。 5) 阳台解决方案5－栅栏类解决思路：作为对以上阳台解决方案补充，栅栏方案以其简约，容易安装，低成本为最大长处，不但对无线覆盖影响小，并且可以较好协调了周边环境。方案名称 YT-005 产品类型板状类—栅栏方案基本阐明将天线隔离材料做成栅栏形状，通过固定件进行拼接，依照天线大小在阳台正面对天线进行隐蔽即可。可选取外观可选取外形可以依照阳台特点选取栅栏大小以及安装位置可合用环境较有特色社区阳台等可选取色彩依照详细环境上色无线设计塔围类型 6米如下抱杆，合用于集中放置天线天线类型对天线类型与尺寸无限制天线方向角无限制天线下倾角无限制可覆盖类型室外大站或高层室内 3 地面资源天线解决方案 3.1 公园天线解决方案 1) 公园解决方案1－景观塔类解决思路：在公园等绿化地带，有时候需要一定高度规定无线覆盖，可以采用景观塔类和谐解决方案，景观塔支撑杆可以提供相对较高天线挂高来满足无线覆盖规定。方案名称 GY-001 产品类型景观塔类方案基本阐明将天线隐藏在景观塔塔顶美化外罩内，可以提供两个平台放置天线。可选取外观可选取外形塔顶造型可以依照详细环境进行不同设计可合用环境合用于大多数公园绿化带以及绿化树林可选取色彩原则色为银白色、蓝色无线设计塔围类型高度为10－50米通信杆，合用于集中放置天线天线类型最多6副2400mm以内定向天线、全向天线天线方向角集中安装时，天线间夹角不不大于80度天线下倾角无限制可覆盖类型室外大站或高层室内 2) 公园解决方案2－仿生树类解决思路：在公园绿地中最常用资源就是树，依照这种资源特点可以将天线安装在仿生树中来达到与环境和谐效果。方案名称 GY-002 产品类型仿生类—仿生树方案基本阐明运用各种树形代替楼面支撑杆，将天线隐藏于仿制树叶之中。可选取外观可选取外形可以伪装成普通树、松树、椰树三种外形可合用环境合用与周边绿化树较多绿化带中可选取色彩合用于周边有较好绿化环境中无线设计塔围类型高度为5－30米天线类型 6副2400mm以内定向天线、全向天线天线方向角无限制天线下倾角无限制可覆盖类型室外大站或高层室内。 3) 公园解决方案3－蘑菇类解决思路：在某些公园覆盖中，由于树木等障碍物对信号吸取较为厉害，因此在某些绿化带就很容易导致覆盖盲点，这种状况下可以考虑用蘑菇类解决方案来满足无线覆盖。方案名称 GY-003 产品类型其他类—蘑菇方案基本阐明仿造都市草坪中蘑菇外形装饰物，将天线藏匿在蘑菇造型美化外罩中。可选取外观可选取外形蘑菇外形可合用环境合用于大多数公园绿化带中可选取色彩原则色为红底白点花纹或绿底白点花纹无线设计塔围类型 1米如下天线类型 1副650mm或Φ60×240以内定向天线天线方向角分散安装：无限制天线上仰角机械上仰角≤10° 可覆盖类型高层室内，隐蔽地带补盲 4) 公园解决方案4－假石类解决思路：在许多公园游览区都会有小石头山，石头配合植物园林构造等等，在这种资源中建议采用假石美化外罩对天线进行隐蔽，达到和谐效果。方案名称 GY-004 产品类型其他类—假石方案基本阐明将天线藏匿在假石造型美化外罩中，满足覆盖同步达到与环境和谐效果。环境及外观选取可选取外形仿造都市景观石外形。可合用环境合用于公园绿化带，观光池中假山假石中安装。可选取色彩伪装成与周边石头类似颜色。无线设计塔围类型适合于分散安装天线。天线类型 1副650mm以内定向天线天线方向角分散安装：无限制天线上仰角机械上仰角≤10° 可覆盖类型高层室内，隐蔽地带补盲。 5) 公园解决方案5－批示牌类解决思路：在公园当中不可必少都会有大量批示牌浮现，这就为批示牌美化方案提出做了较好铺垫。在必要地方通过批示牌美化天线外罩对天线进行隐蔽，批示牌外色可以依照实际状况涂上相应公益标语，如“广州是我家，爱护靠人们”等等，做到与环境最佳协调效果。方案名称 GY-005 产品类型其他类—批示牌方案基本阐明天线安装于批示牌内，可选取外观可选取外形外罩为批示牌外形，依照详细环境上色可合用环境合用于大多数公园绿化带中。可选取色彩可依照详细环境上色。无线设计塔围类型 3米如下。天线类型 1副650mm以内定向天线天线方向角分散安装，无限制天线上仰角机械上仰不可调可覆盖类型高层室内。 6) 公园解决方案6－草坪灯类解决思路：在公园绿化带中经常会有草坪灯浮现，因而采用草坪灯外形美化外罩可以解决隐蔽天线问题，在与环境协调同步有满足了无线覆盖规定。方案名称 GY-006 产品类型其他类—草坪灯方案基本阐明基于安全以及技术性可操作性考虑，建议将草坪灯设计为一体化天线。可选取外观可选取外形普通草坪灯外形可合用环境合用于大多数公园绿化带。可选取色彩可依照详细环境上色。无线设计塔围类型 1米如下天线类型一体化天线天线方向角－天线上仰角－可覆盖类型楼房或者大树包围区域补盲。 7) 公园解决方案7－假鸟笼类解决思路：在公园绿化带中经常会有某些木制大型鸟笼，可以依照这种状况在某些公园绿化带中采用该类方案，在解决了无线覆盖问题同步也与周边环境达到了和谐。方案名称 GY-007 产品类型其他类—假鸟笼方案基本阐明天线安装于假鸟笼内。可选取外观可选取外形依照详细环境可以采用四个柱子支撑或者一种柱子支撑。可合用环境合用于周边有类似鸟笼或者可以对环境和谐规定比较高公园绿化带。可选取色彩可依照详细环境上色。无线设计塔围类型 5米如下抱杆。天线类型合用于任何型号天线。天线方向角无限制天线上仰角无限制可覆盖类型室外大战或高层室内。 8) 公园解决方案8－长颈鹿类解决思路：在公园绿化带中普通都会有某些雕塑来协调环境，根据天线安装特点，在适当环境可以考虑采用长颈鹿方案来解决天线安装问题，该方案可以较好与环境达到和谐，最大限度减少天线对人们视线直接冲击。方案名称 GY-008 产品类型其他类—假鸟笼方案基本阐明天线安装于假鸟笼内可选取外观可选取外形长颈鹿外形，依照不用环境可以选用不用高度可合用环境合用于周边有较好绿化或者有类似雕塑环境可选取色彩可依照详细环境上色无线设计塔围类型 6米如下抱杆天线类型合用于1副1350mm以内天线天线方向角无限制天线上仰角无限制可覆盖类型室外大战或高层室内 9) 公园解决方案9－仙人掌类解决思路：在公园绿化带中普通都会有某些雕塑，依照天线安装特点，在适当环境可以采用仙人掌方案来解决天线安装问题，该方案可以较好与环境达到和谐，最大限度减少天线对人们视线直接冲击。方案名称 GY-009 产品类型其他类—仙人掌方案基本阐明天线安装于空心仙人掌中，依照覆盖需要调节天线挂高。可选取外观可选取外形仙人掌外形，依照不用环境可以选用低矮仙人掌加以装饰。可合用环境合用于周边有较好绿化或者有类似雕塑环境。可选取色彩可依照详细环境上色无线设计塔围类型 6米如下抱杆天线类型合用于1副mm以内天线天线方向角无限制天线上仰角无限制可覆盖类型室外大战或高层室内 3.2 都市绿化带天线解决方案 1) 都市绿化带解决方案1－仿生树类解决思路：在都市绿化带中仿生树是最多资源，可以依照这种情况将美化天线支撑杆伪装成树干，运用树叶对安装于顶部天线进行隐蔽，达到与周边绿化树协调一致和谐效果。方案名称 CS-001 产品类型仿生类—仿生树方案基本阐明天线安装于空心仙人掌中，依照覆盖需要调节天线挂高。可选取外观可选取
