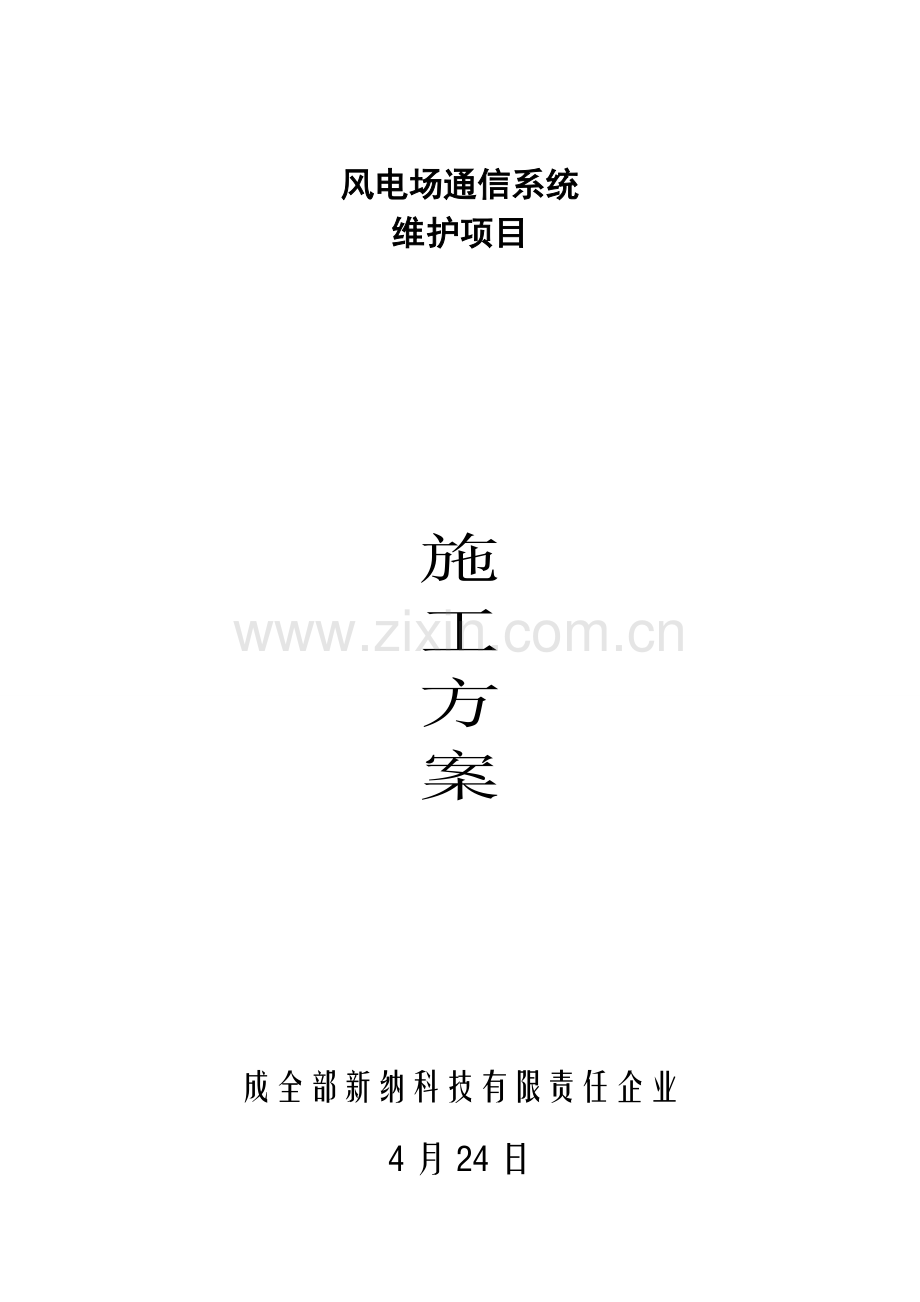

风电场通信系统
维护项目

施
工
方
案

成全部新纳科技有限责任企业
4月24日
目 录
1. 工程概述 3
2. 编制依据 3
3. 施工组织方案 3
3.1 人员配置情况 3
3.1.1 岗位分工及职责 3
3.1.2 项目组织结构图 4
4. 施工机械设备及材料 5
4.1 工具清单 5
5. 项目实施方案 5
5.1、光传输设备 5
5.2、PCM设备 9
5.3、交换机、综合配线单元 19
5.4调度数据网维护 31
5.5、数字录音系统 32
5.6、通信电源、蓄电池充放电试验 35
5.7、光纤及数字通道、纤芯测试。 36
6. 施工进度计划和工期安排 37
6.1 编制标准 37
6.1.1 编制依据 37
6.1.2施工进度计划编制 38
7. 施工质量确保程序及目标 38
7.1 引言 38
7.2 目标 38
7.3 质量、职业健康安全、环境方针 38
7.4 质量目标 39
7.5 范围 39
7.6 参考文件 39
7.7 质量职责 39
8. 安全保护技术方法 39
8.1 安全生产管理体系 39
8.2 安全防范关键 39
8.3 安全方法 40
9. 文明施工方法 40
9.1 技术方法 40
10. 应急预案 41
10.1 目标 41
10.2 适用范围 41
10.3 职责 41
11. 工程验收 42

1. 工程概述
风电场通信系统，包含两套独立光传输设备，PCM设备、交换机、数字录音系统、通信电源、综合配线单元、调度数据网，光纤及数字通道（2个远动通道、1个电能量采集通道、2条保护通道）和蓄电池充放电试验、纤芯测试。
此次通信系统运维设备采购范围以下：清水海风电场通信系统设备和通道维护、保养，和蓄电池充放电试验及纤芯测试。
2. 编制依据
l 引用规范和标准：
l IEC 国际电工委员会推荐文件
l ITU-T 国际电信联盟电信标准
l IEEE 国际电气和电子工程师协会标准
l YDJ 中国邮电部标准
l GB 中国家标准准
l SI 国际单位制
l GB/T 15542-1995 数字程控自动电话交换机技术要求
l GB 3378-82 电话自动交换网用户信号方法
l GB 7437-87 公用模拟长途电话自动交换网传输性能指标
l DL/T 795- 电力系统数字调度交换机
3. 施工组织方案
3.1 人员配置情况
3.1.1 岗位分工及职责
l 项目经理
配置两人含有大中型供配电系统工程项目标管理和实施经验，监督整个工程项目标实施，对工程项目标实施进度负责；负责组织本项目实施方案设计，和现场组织、实施、协调和管理工作；负责工程整体指导工作，定时、不定时检验工程项目进展情况，并依据工程项目标需要，立即调用后备资源支援工作；负责协调处理工程项目实施过程中出现多种问题。负责和甲方及相关人员协调工作。
l 总工程师
配置两人含有大中型供配电系统工程项目设计、实施经验，技术知识、技能全方面，负责组织本工程项目标，设计和现场工程技术。
l 工程技术人员
配置五人含有丰富工程施工经验，作为关键人员参与过大中型通信系统维护工程实施，对项目实施过程中出现进度等问题，立即上报项目经理。
l 质量员
配置两人熟悉通信系统维护工程工程特点、技术特点及产品特点，并熟悉相关技术实施标准及验收标准，负责协调系统设备检验和工程验收工作。
l 项目管理人员
配置两人含有工程项目管理方面工作经验及责任心，帮助项目经理负责组织工程项目方案实施、协调和管理工作。
l 材料设备管理员
配置两人熟悉工程所需材料、设备规格，负责材料、设备进出库管理和库存管理，确保库存设备完整。
l 资料员
配置两人含有行政管理，标案管理方面工作经验及责任心，负责日常行政事务工作，负责信息（含资料，工程档案）搜集、整理、归档、借阅等方面管理工作，和和本工程项目相关协议文件及相关协议搜集、整理、归档、借阅等管理工作。
l 安全员
配置两人要求含有很强责任心，负责巡视日常工作安全防范。
3.1.2 项目组织结构图

4. 施工机械设备及材料
本工程关键通信系统设备和通道维护、保养，和蓄电池充放电试验及纤芯测试进行测试。本需要机具和检测设备见下表。
4.1 工具清单
序号
设备名称
单位
数量
备注
1
绝缘表
个
2

2
万用表
个
2

4
电工常见工具
套
3

5
放电仪
台
2

6
光纤测试仪
台
2

7
网络检测仪
台
2

8
笔记本电脑
台
3

9
激光笔
只
2

5. 项目实施方案
5.1、光传输设备
5.1.1、通信设备是精密电子设备，只有在含有合适温度、湿度条件和良好防尘、防静电、防水能力环境下，才能长久稳定地工作。设备运行最基础环境要求：
1）确保传输设备工作直流电压是-48V±20％，许可电压范围是-38.4V~ -57.6V。直流配电系统应含有断电保护方法，
2）确保设备良好接地。
3）温度和湿度要求，保持机房温度为20℃左右，湿度为60％左右。
4）不要在设备子架上通风口处放置杂物，还应定时清理风扇防尘网。
5.1.2、基础操作
1）设备通电次序
首先确定传输设备硬件安装和线缆布放完全正确，设备输入电源符合要求（-38.4~-57.6V），设备内部无短路现象。首先必需明确，设备断电将造成本网元业务全部中止，设备退出运行状态。
2) 告警声切除有两种措施，一个是利用SCC板上“ALC”开关。此开关是触发式开关，在有声音告警时，将此开关拨下，则告警声音被切除；然后应再将此开关拨上使其恢复到待触发状态，当设备又有新危急告警上报时，将再次触发声音告警。
3)SCC板复位，SCC板拉手条上有一个复位按钮“RST”，按一下此按钮，SCC板就复位一次。
4)风扇清理，防尘网清理步骤：风扇防尘网通常带把手，能够很轻易抽出。对于部分旧式不带把手防尘网，需要先将风扇子架面板上四个小螺钉卸下，然后取下风扇子架面板，抽出最下部防尘网。风扇防尘网抽出后能够拿到室外用水冲洗洁净，然后用干抹布擦净，并在通风处吹干。清理工作完成后，应将防尘网插回原位置：沿风扇子架下部滑入导槽将防尘网轻轻推入，不可强行推入。注意在推入过程中不要触及小风扇。
5)光纤标签说明，在传输网元子架中，若两个光板组成一个ADM或REG系统，我们需要将它们两个光口在逻辑上定义为东、西向，方便于作业务配置等其它操作。这种逻辑定义含有一定随意性：即一个光口既能够定义为东向，也能够定义为西向。
本站光发送接口：“发－对端站名－对端板位－对端板光口”。
本站光接收接口：“收－对端站名－对端板位－对端板光口”。
站内光纤（连接一个站内不一样子架）标签定义为：
本板光发送接口：“发－A－B－C－D”。
本板光接收接口：“收－A－B－C－D”。
6) 收发光功率测试
发送光功率测试
发光功率测试示意图，测试操作以下：
将光功率计接收光波长设置为和被测光波长相同。
选择连接本站光板OUT接口尾纤。
将此尾纤另一端连接光功率计测试输入口，待接收光功率稳定后，读出光功率值，即为该光接口板发送光功率。
接收光功率测试：
将光功率计接收光波长设置为和被测光波长相同。
在本站，选择连接相邻站发光口（OUT）尾纤（此尾纤正常情况下连接在本站光板收光口上）。
将此尾纤连接到光功率计测试输入口，待接收光功率稳定后，读出光功率值，即为该光板实际接收光功率。
注意事项和“发光功率测试”要求相同。
7）环回操作
从环回手段来划分，分为软件环回和硬件环回两种情况。软件环回是经过网管进行设置；硬件环回就是手工用尾纤、自环电缆对光口、电口进行环回操作。从环回后信号流一直划分，分为内环回和外环回两种情况。对于进行环回操作SDH网元，假如实施环回后信号是流向该SDH网元内部，则这种操作称之为内环回；假如环回后信号是流向该SDH网元外部，则这种操作称之为外环回。
8） 误码测试
传输设备提供两种误码测试方法：仪表测试和软件测试。
仪表测试时，以提供给用户业务接入点为测试点，如2M、34M、140M、155M等接口，可选择在线或离线两种测试方法。
在线测试方法：先选定一条正在使用业务通道（2M、34M、140M、155M），直接在该通道对应接口测试接头上挂表测试误码。正常情况下应无误码。离线测试方法：先选定一条业务通道（2M、34M、140M、155M），找到此业务通道在本站PDH/SDH接口和在对端站PDH/SDH接口，然后在对端站PDH/SDH接口作内环回（比如在DDF架处硬件自环），在本站对应接口挂表测试误码。正常情况下应无误码。软件测试又称伪随机码测试，是传输设备自带测试功效，只能作离线测试，
9） 使用万用表测试中继电缆
在维护工作中，常常需要对同轴中继电缆进行测试，以判定电缆是否有虚焊、漏焊、短路，和中继电缆在DDF架处连接位置是否正确。这就是我们通常所说对线。对线操作以下：
将同轴电缆一头信号芯线和屏蔽层短接（能够用短导线或镊子），在同轴电缆另一头用万用表测试信号芯线和屏蔽层之间电阻，电阻应该为0，然后取消信号芯线和屏蔽层短接，再在另一头用万用表测试，电阻应该为无穷大。这两项测试说明测试两头是同一根电缆两头，且此电缆正常。不然说明电缆中间存在断点或短路，可能电缆接头处存在虚焊、漏焊、短路，或这两头不是同一根电缆两头。
5.1.3、传输设备操作注意事项
对光传输设备进行操作，除了应了解对通信设备进行操作基础安全注意事项外，还应该了解其特殊注意事项，以确保人员和设备安全。以下进行具体说明。
1）光接口板上未用光口一定要用防尘帽盖住。
这么既能够预防维护人员无意中直视光口损伤眼睛，又能起到对光口防尘作用，以免灰尘进入光口，降低发光口输出光功率和收光口接收灵敏度。
2）日常维护工作中使用尾纤在不用时，尾纤接头也要戴上防尘帽。
3）拔SC/PC接头光纤时，必需使用专用工具如拔纤器等，避免损坏尾纤。
4）用尾纤对光口进行硬件环回时一定要加衰耗器，以防接收光功率太强造成收光模块饱和，以至损坏收光模块。
5）用无水酒精清洗光纤头和光接口板光口。
6）在更换线路板时，注意应先拔掉线路板上光纤，然后再拔线路板，不要带纤拔板。
7）在设备维护中做好防静电方法，避免损坏设备。
8）更换单板时要小心插拔。
母板上每个单板板位中有很多插针，若操作中不慎将插针弄歪、弄倒可能会影响整个系统正常运行，严重时会引发短路，造成设备瘫痪。
9）在配置设备时，要注意在实际情况许可情况下，尽可能将发烧量大单板间隔安放。
10）不要在业务高峰期使用网管进行业务调配，因为一旦犯错，影响会很大，应该选择在业务量最小时候进行业务调配，比如晚上。
11）严禁电源线带电安装、拆除。
电源线在接触导体瞬间，会产生电火花或电弧，可造成火灾或眼睛受伤。在进行电源线安装、拆除操作之前，必需关掉电源开关。在连接电缆之前，必需确定电缆、电缆标签和实际安装是否相符。
5.2、PCM设备
5.2.1前面板LED显示和控制
FMX功效板前面板支持LEDs显示，提供了功效板报警、控制开关和测试插口视觉显示。
P3电源转换器，-48V电池电源转换器和110/220V主供电源
红色“故障” 该板输出电压故障
“On/Off” Switch 系统电源开关
（在后面板110/220V主供电源）
四个测试点：“+5V/0V”，“-5V/0V”， 测量值访问
“+53V/0V”，“-53V/0V”，
（仅P3电源转换器）
GIE（or GIE–P）Card
Red“Mj Alm” LED 主报警
“Norm/Fail”switch 主报警确定开关
Red“Mn Alm”LED 次报警
“Norm/Fail”switch 次报警确定开关
“Modem/Loc”Switch 一个CT接口确实定
用于FMX当地管理DCE型CT接口或经过MODEM用于FMX管理DTE型接口
25-way connector 连接当地CT终端
COB Card
Green “on” LED COB功效板运行状态指示：
-LED 亮：COB运行，
-LED 灭：COB未激活，
Green“Actv” LED COB功效板状态指示(激活或备用)
-LED亮：COB激活，
-LED灭：COB备用，
Yellow “Sync”LEDs 激活同时源
“Nom” -LED亮：标称源，
“Stdby” -LED亮：备用源，
“Int” -LED亮：内部时钟，
5.2.2辅助功效
辅助功效为操作员提供了访问经过该系统识别物理配置，和给定功效板相关有效配置参数和可用参数：
- 通常设备参数列表，
- 读取同时状态包含标称同时源、备用同时源和恢复模式选择。
- 列出端口功效板，是否适合安装在机箱上和被物理配置接收，和它们参数（运行模式，比特速率等等）。
- 列出了开启期间由端口功效板监视到多种故障产生报警分配表：主报警，次报警，或无告警。
- 列出每个功效板槽位连接情况。
- 读出每个功效板或端口报警许可/严禁状态，以预防来自由公共设备单元正在处理功效板或端口检测到报警。
- 读取目前报警。
而且，在CT上显示由设备传输通告信息，能够提供一个运行历史统计；CT用户手册CT N5691515XXYY和网管系统手册N56914480-XX提供了可用不一样信息解释及不一样操作功效说明。
5.2.4故障和错误定位
初步解释
操作员可显示故障原因或除了因为电源故障或开关设置错误而引发以外公共设备单元产生告警原因。
端口板故障或错误状态可经过人-机接口指配给关键告警或次要告警，或不予指配。在下面过程中，故障状态被设定为由缺省设定指配告警。
故障定位前，显示目前任何应用环路测试。
一个不正确插入单元或保险故障往往会引发产生一个主告警和一个适宜错误信息传送，但不管怎样这不会应用于GIE（或GIE－P）和COB功效板。
故障原因（当地或远端设备上）常常是由环路测试来确定，不过它要中止链路双向传输，直至环测完成，环路插头或开关返回到初始位置。
故障和错误描述
有下列故障和错误产生：
- 和物理配置关联故障（设备级故障（不可屏蔽故障）、功效板级故障（板和机箱或槽位不兼容）、电源故障）。
- “端口”级故障和错误，取决于功效板类型
注意：这些故障和错误在端口或整个功效板上可被屏蔽（非监测条件下），虚拟接口级故障和错误可全部（2Mbps板）或在每个连接级被
5.2.3主（次）报警故障检修
当GIE（或GIE-P）功效板检测到故障或错误时，产生主报警、部分次报警。
主报警、部分次报警产生多个形式：
- 在GIE（或GIE-P）功效板前面板上红色“Maj Alm” LED和部分“Min Alm” LED亮，
- 电源滤波器或-48电池电源转换器主报警或次报警输出部分是服务地，
注意：对于FMX4电源连接器，不能远程控制主和次报警，当装备了110V/220V主电源时也不能进行远程控制。
- GTR接口主或次报警信息是可用，经过继电器或服务地，该接口在GIE（或GIE-P）适配卡前面板或机箱后面板上连接面板连接器上（取决于机箱类型）。
* 主或次报警输出号（1或2）取决于使用电源滤波器。
** 使用电路种类取决于和主报警及部分次报警相关“Norm/Fail”开关位置。
***GIE功效板上链路选择位置决定了使用电路种类。
在一个报警事件中，操作员能够利用GIE（或GIE-P）功效板前面板上“Norm/Fail”开关（”Fail”位置）严禁主（次）报警；故障消失后，中央站报警和LED一直有效直到操作员把开关位置切换到“Norm”。只有GTR报警是独立开关位置。
对于主和次报警来说，故障定位程序是一样。只是产生部分结果是不一样。
提议使用下面程序分析产生一个主（或次）告警多个可能原因。依据产生可能性和结果严重性分类告警。
主报警或次报警LEDs亮
1 -检验GIE（或GIE-P）功效板前面板上“Norm/Fail”开关设置。正常运行时，应该设置在“Norm”位置。
®出现故障时，参见4.2.3.1.节开始部分。
2 –COB功效板前面板上激活同时源和操作员选定不一样。
®出现错误时，参见4.2.3.2.节相关同时失败部分。
3 -电源转换器前面板LED亮。
®参见4.2.3.3.节相关电源报警处理部分。
4 -连接CT到系统：
®操作员登录系统失败：参见4.2.3.4节相关开启处理部分。
®成功登录：
.分析辅助信息各个条目，
.列表报警信息，
.参见4.2.3.5和4.2.3.6节，相关通用设备单元和端口功效板报警分析处理部分。
.参见第二卷描述端口功效板描述章节方便分析报警。
5.2.4电源故障
· P3电源转换器
电源转换板上5V输出电源故障意味着不一样设备电路无法由该电源板供电，要么因为功效板有故障，要么功效板是好，但没有开电源！。
该状态引发对应电源转换板“Fail”LED亮。
公共设备单元能够监视转换器状态。一些状态对应相关故障。
注意：仅当-48V信令电压可用时才实施对应动作。（三个指示灯：“Fail”、”Maj Alm”和“Min Alm”，仅当带有-48V信令电压供电时）。
CONVERTER A
CONVERTER B
PRESENT and
Enabled
PRESENT and
Disabled
ABSENT
PRESENT and enabled
无报警
次报警
无报警
PRESENT and Disabled
次报警
主报警，
次报警和
GTR报警
主报警，
次报警和
GTR报警
ABSENT
无报警
主报警，
次报警和
GTR报警
主报警，
次报警和
GTR报警
* Disabled 意思是电源转换器不再提供+5V电源，不管它被关闭，还是处于故障状态。
这些故障产生不带时间延迟报警，且点亮对应LED，包含中央站报警。在辅助接口上传送一个通告被最少一个可用转换器限制。
电源转换器故障检修
- 查对电源标称电压，
- 把开关设置到“Off”位置，取下该功效板，
- 检验电源转换器上保险或功效板，
- 假如需要，替换电源转换器，
- 把开关设置到“ON”位置，查对电压是否在-5V和+5V。
假如在该过程中另外一个电源转换器没有被添加话，FMX由备份源运行。
提醒：带有激活远程电源馈电2w2B1Q功效需要使用一个P3型电源转换器。
转换器没有53V电压输出也使“Fail”LED亮。这个报警像+5V报警一样进行处理。
注意：伴随机架电源故障，日志（事件、性能、不可用性）被删除。不过，最近十个统计被保留，电源故障期间统计在事件存贮器寄存器中。
5.2.7、 -CT登录失败
CT连接到系统上，不过它不能登录到系统上。
1． 屏幕上显示非法字符：
检验GIE（或GIE-P）功效板上保险丝，如需要更换它。
2． 反复地前后搬动GIE（或GIE-P）功效板前面板上开关，检验结果。
3． 检验CT连接。
→登录成功后，检验连接CT到系统电缆。假如需要，把GIE（或GIE-P）功效板前面板上开关设置到适宜位置后，连接终端到面板上调制解调器接口上。
→登录失败，参见下面描述GIE（或GIE-P）功效板开启过程。
GIE（或GIE-P）功效板开启过程
GIE（或GIE-P）功效板在安装其它公共设备单元后已经安装好，CT已经连接到系统，但不能登录到系统。
拔出GIE（或GIE-P）功效板，过几秒钟后再插上。
→只有主报警LED亮：检验GIE（或GIE-P）功效板保险丝。
→GIE功效板上全部LED亮。替换GIE（或GIE-P）功效板。
→其它设备功效板上LED也亮。检验COB功效板上保险。
→主报警（或次报警）LED亮，然后灭。检验GIE（或GIE-P）功效板上看门狗故障。
GIE（或GIE-P）功效板开启有下面多个不一样方法：
→冷开启，
→热开启，
→随重起控制命令开启。
每种类型开启全部有下面描述不一样结果。
GIE（或GIE-P）功效板冷开启
GIE（或GIE-P）功效板上电时进行冷开启，独立于其它设备单元。
GIE（或GIE-P）功效板：
- 初始化自检，检验本身物理资源。
- 从COB功效板上取得信息。
- 取得放在备用存放器里带有“非空”描述COB板描述。
注意：-在备用端，COB功效板要端口功效板通告它们故障和环路测试结果。
-假如COB功效板没有描述，COB功效板将从存贮器中取得GIE（或GIE-P）功效板描述。
GIE（或GIE-P）功效板热开启
GIE（或GIE-P）功效板热开启仅在软件故障或看门狗失效时完成。
在这种情况下：
- GIE（或GIE-P）功效板重开启，它本身数据不被更改。
- GIE（GIE-P）功效板存放器保持不变。
- 进程中设置和报警依旧存在。
- 不一样接口打开操作会话被关闭。
伴随复位控制命令进行开启
在不关闭电源情况下，操作员实施复位控制命令来复位GIE（或GIE-P）功效板。
复位控制命令造成：
- 相关描述全部数据复位（除了日期和时间），
- 远程控制命令无效，
- 事件、性能和不可用存放器清除。
- 进行环路测试和报警取消，
- 不一样接口上打开全部操作会话被关闭。
重启控制命令以后开启
操作员初始化重启控制命令后，对GIE（或GIE-P）功效板产生一个冷开启。
重启控制命令：
- 设置远程控制到它们各自初始化状态，
- 清除事件、性能和不可用存放器（仅仅保留最近10个统计），
- 取消正在进行环路测试和报警，
- 关闭不一样接口上打开全部操作会话。
GIE（或GIE–P）和COB功效板看门狗故障
GIE（或GIE-P）和COB功效板受看门狗保护，看门狗能够检测连接到功效板微处理器问题。看门狗造成功效板重启和初始化微处理器，产生结果是激活了主报警、次报警和TNM报警。
“Min Alm”或“Maj Alm”LED灯亮，短时间后又灭，作为某个操作动作结果或周期性，或反复性。则检验不是由GIE（或GIE-P）功效板微处理器和COB功效板上看门狗故障引发故障。
假如“Min Alm”和“Maj Alm”LED灯交替闪亮，发生故障是由GIE（或GIE-P）功效板上看门狗造成。
假如问题连续，先换GIE（或GIE-P）功效板，然后换COB功效板。
5.2.5公共设备单元上报警分析
在一个公共设备单元上检测到一个故障或错误时，将发送一条对应信息，或前面板上LED灯亮，以下：
COB功效板
- LED ：参考 4.2.2.1部分，
- 错误信息。
GIE（或GIE-P）功效板
-“Min Alm”或“Maj Alm”LEDs：参考4.2.2.1部分，
- 错误信息。
对于两种功效板，从报警列表功效取得在CT或RMS上汇报错误信息出现时候，假如报警连续存在，操作员能够替换对应功效板。
5.2.6端口功效板报警分析
端口功效板上检测到故障和错误可有两种类型：
- “功效板“级故障和错误包含：
. 功效板不在机箱上，
. 功效板电源故障，
. 看门狗故障，
. 更换了不一样功效板，
. 连接错误，
. 自检失败（2Mbps多用途功效板），
- “端口“级故障和错误（第2卷概述了每一个功效板）。
假如功效板（或端口）报警没有被严禁，ASAE功效板检测到任何故障和错误，并发送一个报警：CONTINUOUS PRINT信息，主报警或次报警，取决于配置情况。
下表列出了多种端口功效板故障和错误。基于对应端口功效板前面板LED情况或错误信息，操作员能够做：
- 隔离故障并确定原因，
- 实施校正操作。
提醒：任何环路测试过程致使在传输两个方向上链路中止。
5.2.10功效板更换过程
要更换一块功效板时，针对每种类型功效板操作过程以下：
提醒：设备功效板存放在防静电包装和盒里。操作员要采取必需预防方法。
GIE（或GIE–P）功效板
不要关闭电源
这么能够保持数据交叉连接服务。不然，一定实施下面部分功效：
- COB功效板切换，
- 为操作员提供想要信息，
- 产生报警和日志，
- 辅助通信（CT，SEM 或RMS），
- 设备上电，
1 拆下有故障功效板。
2 检验保险丝，假如需要，更换并重新插入该功效板。
3 在新功效板上：把链路选项设成和拆下功效板一样。
4 插入该功效板，
5 在GIE（或GIE-P）功效板开启时，存放在COB功效板备用存放器中数据重新拷贝到GIE（或GIE-P）功效板上备用存放器里。
6 重设FMX时间。
注意：当CT和FMX连接时，开启操作将产生信息。
COB功效板
COB功效板能够带电插拔。因为功效板保护功效，有下列多个情况：
受保护操作-拔下运行中COB功效板
拔下运行中COB功效板，将切换到备用功效板工作。可能产生下面情况：
- 拔下运行中功效板，产生“card absent”故障，
- 全部传输切换到备用COB功效板上，
- 传输全方面恢复。
- 产生“chain fault”故障。
注意：操作不再受保护。切换事件保留在事件存放器中，而且被系统通报。
不要关闭电源
1）拆下有故障功效板。
2）检验保险丝，假如需要，更换并重新插入功效板。
3）在一块新功效板上：查对链路选项。
4）插入该功效板。物理结构被更新。
5）COB功效板上电时，新插上COB功效板备用存放器被更新，并充当了备用COB功效板角色。
6）检验测试结果。
受保护操作-拆下备用COB功效板
取下备用COB功效板将产生一个故障。操作不再受保护，而且不能进行切换。
插入COB功效板造成：
- 更新物理结构，
- 新插入COB功效板备用存放器被更新，而且充当备用COB功效板角色。
- 因为取下功效板故障消失。
不受保护操作
取下COB功效板造成服务中止，而且产生一个故障。
在原先位置上插入COB功效板将更新其物理结构。重设机箱。经过GIE（或GIE-P）功效板，依据逻辑配置，重新编程COB功效板。恢复服务。
5.2.7 更换一块端口板
运行期间，当一个端口板从机箱上取下时，在短临时间后，公共设备单元检测到该板不存在。一旦检测到该板不存在，该板被确定不存在，同时公共设备单元在连接服务中插入功效板不存在代码。而且，公共设备单元产生一个“absent card”故障，可能发出一个报警。
依据屏蔽状态，当地CT收到故障通告。操作员建立连接仍然存在。
不要关闭电源
1）假如期望话，严禁功效板报警。
2）拆下有故障功效板。
3）检验保险丝：如需要，更换它并重新插入该功效板。
4）更换有故障功效板。
5）插入一块新功效板。FMX分析新功效板信息，并和前一块在同一个位置上功效板在物理描述上进行比较。可能有下面两种情况：
- 新功效板和以前不一样：
公共设备单元产生“Card different”故障。假如操作员想应用新板，那么必需在物理描述中删掉以前功效板。这将造成经过该板传输信息连接中止并产生“different card”故障。操作员必需编程设置新板。
- 新板和以前板一样
FMX将以前该板参数写到新板里：“Card Out”故障消失，同时恢复了服务。
6）检验初始化和自检测试是否已经成功。
* 在端口功效板情况下，仅在上电时才进行自检测试。
5.3、交换机、综合配线单元
5.3.1、日常软件查询故障操做
怎样查询故障
首先，查看交换机卡板状态灯，正常工作情况下，主控卡板MEX应该显示绿色小点、矩阵卡（4GC/32GC）、服务卡PB24和电源卡显示绿灯或无红灯告警；其它用户、中继等卡应该没有红灯常亮或闪亮。不然，应立即统计反应异常情况。
其次，进入交换机软件里在软件里查询告警信息，（粗体部分为需要注意部分）操作以下：
查看系统告警
进入交换机软件后 输入
命令 （ROOT 1 1 0）
0-ACTIVE_ALARMS 1-CHECKSUM
2-RAM 3-CARD
4-CARD SUBUNIT 5-HDLC
6-PCM 7-PCM TIME SLOT
8-POWER SUPPLY 9-SMDR PORT
10-DUPLICATION 11-DIGITAL TRUNK SYNC
12-DIGITAL TRUNK CARD 13-SLAVE MCP
14-FLOPPY DISK 15-CONTROLS
16-REAL TIME CLOCK 17-DKT SUBUNIT
18-CLA-ROM CHECKSUM 19-CLA-REAL TIME CLOCK
20-CLA-APPLICATION 21-CLA-DUMMY MESSAGE
22-E911 SVC/GC COMPATIBILITY 23-LAR ALARMS
24-NODE ID# 25-TELEPHONY GW UNREGISTERED
26-SKK MASTER CARD
27-CLEAR-ALARMS 28-CFM UPDATE
2.1.2查看卡板状态
在根目录下命令（CLIS）卡板列表

choose mode
0 - UPDATE
1 - DISPLAY
4 - SNAP
*: 1

FROM SHELF#- 0 0 （输入交换机层）
TO SHELF#- 0
FROM SLOT# - 1 1 （输入卡板槽位）
33 - PAGE_Q
35 - GROUP_CALL 36 - DIAL_SERV
37 - ROUTING_ACC 38 - WAIT_QUE
39 - NETWORK 40 - WIRELESS
41 - IP_KEYSET 42 - IP_SLT
43 - IP_LGS 44 - IP_KEY_VPG
45 - IP_NET 46 - SIP_TERMINAL
47 - SIP_TRUNK 48 - DYNAMIC_CONF
choose type
*: 13 （选择 13项显示以下内容）
7070 7070 MODEM 0,7,26
Coral交换机系统默认远程维护号为7070；但实际安装可能有所不一样，可用此命令查看。
数据保留
在根目录下输入 （ROOT 0 10 2）
0-DISK
1-TAPE (DX SYSTEMS ONLY)
2-FLASH (SL/MEX/IPxOffice ONLY)
:２（选２-FLASH）,备注:Flexicom 6000型交换机列外，选‘０’

FLASH-MENU

0-SAVE
1-LOAD DBS
2-SHOW FILE INFO
3-AUTO BACKUP
4-ERASE
5-INIT DUMP

*: 0　　（选0-SAVE）

DEST FILE (0/1) - 0 1　　（选DB1数据库保留）

EXECUTE (Y/N) - N y　　（输入Ｙ）回车

FLASH-MENU
0-SAVE
1-LOAD DBS
2-SHOW FILE INFO
3-AUTO BACKUP
4-ERASE
5-INIT DUMP

*:
SAVING ...
SAVE OK ..... （此时已保留成功）
5.3.2、公共控制层紧急故障修复方案
（以下方案需我方技术人员在场实施）
此方案用于双备份系统从侧主控卡、矩阵卡不能正常运行时紧急处理，从侧主控部分退出工作状态，为了恢复从侧主控部分工作状态，需要进行修复。我方考虑到通信业务关键性，如以下修复方案（共分为四个实施步骤）：
修复准备
序号
名 称
数量
单位
备 注
1
系统主控卡
MEX-IP\IP2 （或MCP）
2
块
用于系统
应急备份
2
交换矩阵卡
4GC （或32GC）
2
块
用于系统
应急备份
３
Flash　卡
２
套
用于系统
应急备份

修复工作人员安排
序号
人员安排
工作内容
1
业主1人
A） 帮助KTT工程师搜集系统原始信息。
B） 修复过程中控制全局，熟悉修复每个步骤和补救方法，控制修复时间。
C） 修复成功后关键系统测试。
2
修复工程师1人
A) 负责系统修复前系统数据搜集，而且整理成文档，便于修复过程中查对系统数据。
B) 系统修复。
C) 系统修复后数据和捕捉数据进行严格查对检验。（用户负责监督）

5.3.3、系统修复步骤安排
第一步：确定修复时间，搜集系统现在运行最新数据：
确定最终实施计划时间。
了解用户现在系统最新编号方案，数据变动设置情况。
搜集交换机数据库资料。经过维护终端搜集交换机全部用
户数据，并存档备份。
备份运行中系统DB文件。
请见以下步骤：

第二步：现场修复
现场会议。和现场维护人员和工作人员交流，了解交换机第一步搜集数据以后数据更改，整理成文档。
修复前人员安排，修复前会议：KTT工程师具体介绍修复过程和方法和解救措施，让参与修复每个人全部熟悉修复每一个细小步骤。控制修复时间人员把握好时间，严格按下表时间进行。预防操作人员因情绪波动造成修复时间内无法恢复系统正常运行。
现场修复步骤表：

表1：修复时间表
修复步骤
修复
时间
业务
影响
补救方法
1）系统数据备份。
5分钟
无

2）经过软开启从侧主控
2分钟
全部业务终止
系统重新开启，初始化。
如没有恢复为双备份系统时，实施以下操作：
1）停机，为两块主控卡进行内存放电清空数据处理
8分钟
全部业务终止

2）重新安装换上两块主控卡,上电开启
2分钟
全部业务终止

如没有恢复为双备份系统时，实施以下操作：
1）更换上两块新主控卡，并安装上现在使用两套软件，上电开启
5分钟
部分业务故障

修复时间总计：
估计1小时30分钟
出现其它故障处理时间另计
具体操作步骤
正在运行主控制器数据保留。
*: 0 10
