六大系统安全监测标准.doc

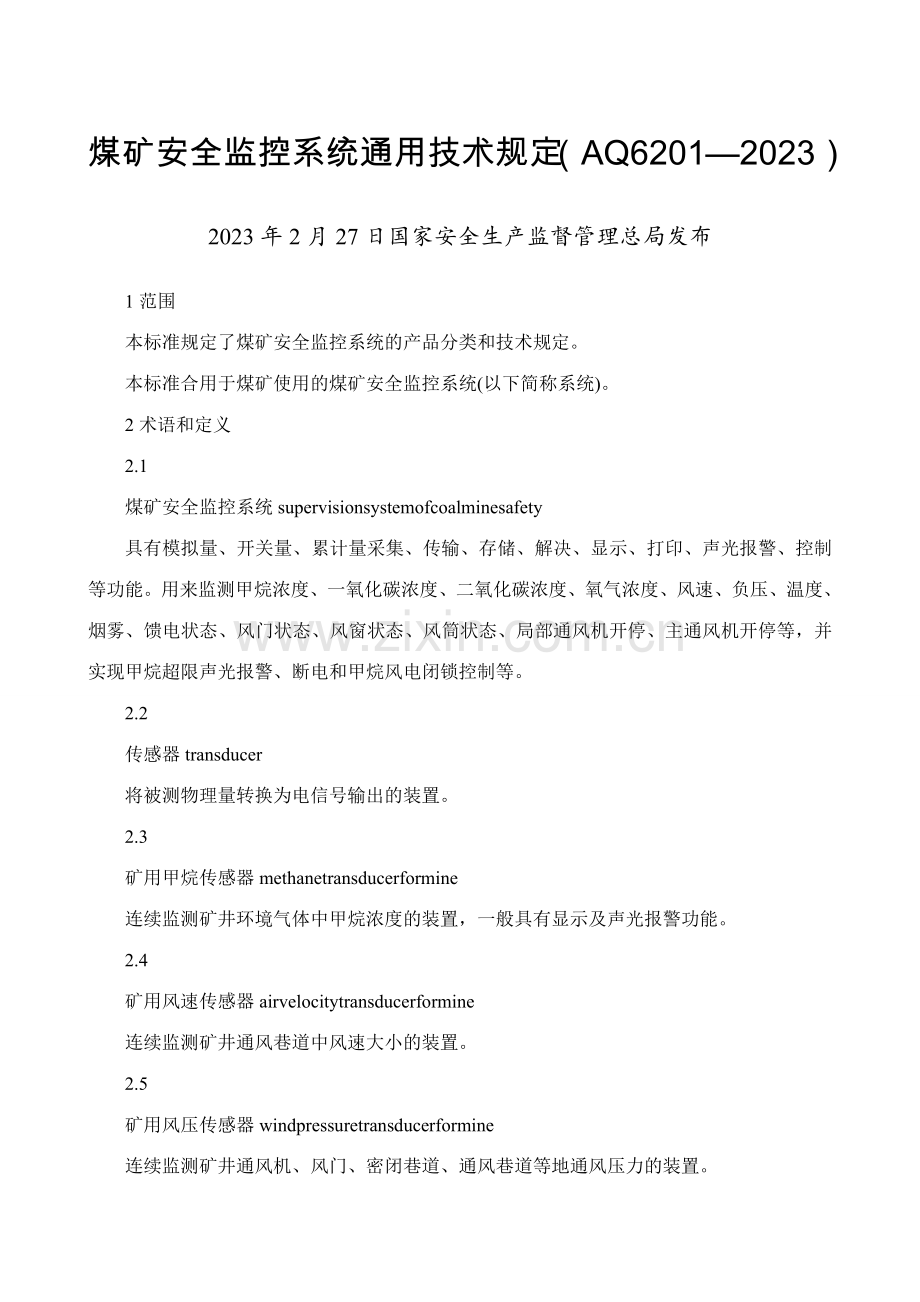

煤矿安全监控系统通用技术规定（AQ62012023）2023年2月27日国家安全生产监督管理总局发布1范围本标准规定了煤矿安全监控系统的产品分类和技术规定。本标准合用于煤矿使用的煤矿安全监控系统(以下简称系统)。2术语和定义2.1煤矿安全监控系统supervisionsystemofcoalminesafety具有模拟量、开关量、累计量采集、传输、存储、解决、显示、打印、声光报警、控制等功能。用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、风速、负压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等。2.2传感器transducer将被测物理量转换为电信号输出的装置。2.3矿用甲烷传感器methanetransducerformine连续监测矿井环境气体中甲烷浓度的装置，一般具有显示及声光报警功能。2.4矿用风速传感器airvelocitytransducerformine连续监测矿井通风巷道中风速大小的装置。2.5矿用风压传感器windpressuretransducerformine连续监测矿井通风机、风门、密闭巷道、通风巷道等地通风压力的装置。2.6矿用一氧化碳传感器carbonmonoxidetransducerformine连续监测矿井中煤的自然发火区及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。2.7矿用温度传感器temperaturetransducerformine连续监测矿井环境温度高低的装置。2.8矿用二氧化碳传感器carbondioxidetransducerformine连续监测矿井环境气体中二氧化碳浓度的装置。2.9矿用氧气传感器oxygentransducerformine连续监测矿井环境气体中氧气浓度的装置。2.10矿用烟雾传感器smoketransducerformine连续监测矿井中胶带输送机胶带等着火时产生的烟雾浓度的装置。2.11矿用风筒开关传感器airpipeswitchtransducerformine连续监测风筒是否有风的装置。2.12矿用风门开关传感器airdoorswitchtransducerformine连续监测矿井风门开关的装置。2.13矿用馈电传感器feedtransducerformine连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。2.14执行器(含声光报警器及断电器)actuator将控制信号转换为被控物理量的装置。2.15声光报警器acoustoopticalarm能发出声光报警的装置。2.16断电控制器switchingoffcontroller控制磁力启动器和馈电开关等的装置。2.17甲烷断电仪methanebreaker井下甲烷浓度超限时，能自动切断被控设备电源的装置。2.18风电闭锁装置interlockedcircuitbreaker当掘进工作面局部通风机停止运转或风筒风量低于规定值时，能自动切断被控设备电源的装置。2.19甲烷风电闭锁装置methaneinterlockedcircuitbreaker当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切断被控设备电源的装置。2.20分站substation接受来自传感器的信号，并按预先约定的复用方式远距离传送给传输接口，同时，接受来自传输接口多路复用信号。分站还具有线性校正、超限判别、逻辑运算等简朴的数据解决能力、对传感器输入的信号和传输接口传输来的信号进行解决，控制执行器工作。2.21电源箱powersupplychassis将交流电网电源转换为系统所需的本质安全型直流电源，并具有维持电网停电后正常供电不小于2h的蓄电池。2.22传输接口transmissioninterface接受分站远距离发送的信号，并送主机解决；接受主机信号、并送相应分站。传输接口还具有控制分站的发送与接受、多路复用信号的调制与解调、系统自检等功能。2.23主机host一般选用工控微型计算机或普通微型计算机，双机或多机备份。主机重要用来接受监测信号、校正、报警判别、数据记录、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出、与管理网络联接等。2.24故障闭锁功能faultinterlockingfunction当与闭锁控制有关的设备未投入正常运营或故障时，必须切断该监控设备所控制区域的所有非本质安全型电气设备的电源并闭锁。2.25馈电异常abnormalfeed被控设备的馈电状态与系统发出的断电命令/复电命令不一致。2.26模拟量输入传输解决误差analoginputtransmissionerror传感器输出值(显示值)与中心站计算机显示值之间的误差。2.27模拟量输出传输解决误差analogoutputtransmissionerror中心站计算机输入值与执行器输入值之间的误差。2.28最大巡检周期cycleofmaximumloopcheck系统在满容量条件下，传感器输出变化到中心站计算机显示所需要的时间。2.29监测值monitoringvalue系统实时监测到的模拟量数值。2.30平均值averagevalue对单位时间内多次监测值取平均值。其时间间隔一般为5min(或10min)、1h、8h、24h、10d、30d(1个月)、3个月、6个月和12个月。若单位时间内对模拟量x采样次数为N、每次监测值为xi(i=1,2,3,N)，则模拟量x的平均值应满足下列关系：=(x1+x2+xN)/N2.31最大值maximumvalue对单位时间内多次监测值取最大值。2.32最小值minimumvalue对单位时间内多次监测值取最小值。2.33实时显示realtimedisplay在任何显示方式下，将报警、断电、馈电异常等重要信息实时自动显示。2.34调用显示selectiondisplay根据需要选择所关心的模拟量(或开关量)显示。2.35报警显示alarmdisplay当模拟量大于或等于报警浓度(或开关量为报警状态)时，自动将超限时刻及当前数值(或状态)等在屏幕上列表显示。2.36报警记录查询显示inquirydisplayofalarmrecording根据需要将某一时间内报警模拟量(或开关量)的报警时刻和解除报警时刻、累计报警次数、累计报警时间、报警期间最大值和每次报警期间最大值等记录调出显示。2.37断电显示switchingoffdisplay当模拟量大于或等于断电浓度(或开关量为断电状态)时，自动将当前模拟量数值(或开关状态)、断电命令及时刻、断电区域、馈电状态等在屏幕上列表显示。2.38断电记录查询显示inquirydisplayofswitchingoffrecording根据需要将某一时间内断电和复电命令及时刻、断电区域、馈电状态及时刻、累计断电次数、累计断电时间、断电期间最大值和每次断电期间最大值等调出显示。2.39记录值记录查询显示inquirydisplayofstatisticaldatarecording根据需要将某一段时间内模拟量的平均值、最大值等调出，并列表显示。2.40馈电异常显示abnormalfeeddisplay当断电命令与馈电状态不一致时，自动显示地点、名称、断电或复电命令时刻、断电区域、馈电异常时刻等。2.41馈电异常查询显示inquirydisplayofabnormalfeed某一段时间内的断电命令与馈电状态不符记录次数、累计时间、每次起止时间等调出并显示。2.42状态变动显示statealterationdisplay将当前状态变化的开关量(由“开”变“停”或由“停”变“开”)的状态变动时刻和状态变动状况(由“开”变“停”或“停”变“开”)等显示。2.43状态变动记录查询显示inquirydisplayofstatealterationrecording根据需要将某一段时间内开关量状态变动次数、变动时刻和变动状态等调出，并列表显示。2.44曲线显示curvedisplay将模拟量监测值和记录值随时间变化的状况用带坐标和门限值的曲线等直观地显示出来。2.45状态图显示statediagramdisplay将开关量状态随时间变化状况用带时间坐标的直线表达。2.46柱状图显示cylindricaldiagramdisplay将开关量单位时间内的开机效率(单位时间内开机时间)用直方图直观显示。2.47模拟图显示mimicdiagramdisplay在具有说明巷道、设备布置等背景图上，将实时监测到的开关量状态，用相应的图样在相应的位置模拟显示，同时将实时监测到的模拟量数值在相应位置显示。3产品型号、分类3.1型号产品型号应符合MT286的规定。3.2分类3.2.1按复用方式分类a)时分制系统；b)频分制系统；c)码分制系统；d)复合复用方式(同时采用频分制、时分制、码分制中两种或两种以上)系统。3.2.2按网络结构分类a)树形；b)环形；c)星形；d)总线形；e)复合形(同时采用星形、环形、树形、总线形中两种或两种以上)。3.2.3按调制方式分类a)基带；b)调幅；c)调频；d)调相；e)其他。3.2.4按工作方式分类a)主从；b)多主；c)无主。4技术规定4.1一般规定系统应符合本标准的规定，系统中的设备应符合有关标准及各自公司产品标准的规定，并按照经规定程序批准的图样及文献制造和成套。4.2环境条件4.2.1系统中用于机房、调度室的设备，应能在下列条件下正常工作：a)环境温度：1530；b)相对湿度：40%70%；c)温度变化率：小于10/h，且不得结露；d)大气压力：80106kPa；e)GB/T2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。4.2.2除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作：a)环境温度：040；b)平均相对湿度：不大于95%(25)；c)大气压力：80106kPa；d)有爆炸性气体混合物，但无显着振动和冲击、无破坏绝缘的腐蚀性气体。4.3供电电源4.3.1地面设备交流电源：a)额定电压：380V/220V，允许偏差10%；b)谐波：不大于5%；c)频率：50Hz，允许偏差5%。4.3.2井下设备交流电源：a)额定电压：36V/127V/380V/660V/1140V,允许偏差：专用于井底车场、主运送巷：+10-20%；其他井下产品：+10-25%；b)谐波：10%；c)频率：50Hz，允许偏差5%。4.4系统设计规定4.4.1系统组成系统一般由主机、传输接口、分站、传感器、执行器(含断电器、声光报警器)、电源箱、电缆、接线盒、避雷器和其他必要设备组成。4.4.2硬件4.4.2.1中心站硬件一般涉及传输接口、主机、打印机、UPS电源、投影仪或电视墙、网络互换机、服务器和配套设备等。中心站均应采用当时主流技术的通用产品，并满足可靠性、可维护性、开放性和可扩展性等规定。4.4.2.2传感器的稳定性应不小于15d。4.4.2.3由外部本安电源供电的设备一般应能在924V范围内正常工作。4.4.3软件操作系统、数据库、编程语言等应为可靠性高、开放性好、易操作、易维护、安全、成熟的主流产品。软件应有具体的汉字说明和汉字操作指南。4.5基本功能4.5.1数据采集4.5.1.1系统必须具有甲烷浓度、风速、风压、一氧化碳浓度、温度等模拟量采集、显示及报警功能。4.5.1.2系统必须具有馈电状态、风机开停、风筒状态、风门开关、烟雾等开关量采集、显示及报警功能。4.5.1.3系统必须具有瓦斯抽采(放)量监测、显示功能。4.5.2控制4.5.2.1系统必须由现场设备完毕甲烷浓度超限声光报警和断电/复电控制功能。a)甲烷浓度达成或超过报警浓度时，声光报警；b)甲烷浓度达成或超过断电浓度时，切断被控设备电源并闭锁；甲烷浓度低于复电浓度时，自动解锁；c)与闭锁控制有关的设备(含甲烷传感器、分站、电源、断电控制器、电缆、接线盒等)未投入正常运营或故障时，切断该设备所监控区域的所有非本质安全型电气设备的电源并闭锁；当与闭锁控制有关的设备工作正常并稳定运营后，自动解锁。4.5.2.2系统必须由现场设备完毕甲烷风电闭锁功能：a)掘进工作面甲烷浓度达成或超过1.0%时，声光报警；掘进工作面甲烷浓度达成或超过1.5%时，切断掘进巷道内所有非本质安全型电气设备的电源并闭锁；当掘进工作面甲烷浓度低于1.0%时，自动解锁；b)掘进工作面回风流中的甲烷浓度达成或超过1.0%时，声光报警、切断掘进巷道内所有非本质安全型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1.0%时，自动解锁；c)被串掘进工作面入风流中甲烷浓度达成或超过0.5%时，声光报警、切断被串掘进巷道内所有非本质安全型电气设备的电源并闭锁；当被串掘进工作面入风流中甲烷浓度低于0.5%时，自动解锁；d)局部通风机停止运转或风筒风量低于规定值时，声光报警、切断供风区域的所有非本质安全型电气设备的电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁；e)局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%，必须对局部通风机进行闭锁使之不能起动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%时，自动解锁；f)与闭锁控制有关的设备(含分站、甲烷传感器、设备开停传感器、电源、断电控制器、电缆、接线盒等)故障或断电时，声光报警、切断该设备所监控区域的所有非本质安全型电气设备的电源并闭锁；与闭锁控制有关的设备接通电源1min内，继续闭锁该设备所监控区域的所有非本质安全型电气设备的电源；当与闭锁控制有关的设备工作正常并稳定运营后，自动解锁。严禁对局部通风机进行故障闭锁控制。4.5.2.3安全监控系统必须具有地面中心站手动遥控断电/复电功能，并具有操作权限管理和操作记录功能。4.5.2.4安全监控系统应具有异地断电/复电功能。4.5.3调节系统宜具有自动、手动、就地、远程和异地调节功能。4.5.4存储和查询系统必须具有以地点和名称为索引的存储和查询功能：a)甲烷浓度、风速、负压、一氧化碳浓度等重要测点模拟量的实时监测值；b)模拟量记录值(最大值、平均值、最小值)；c)报警及解除报警时刻及状态；d)断电复电时刻及状态；e)馈电异常报警时刻及状态；f)局部通风机、风筒、重要通风机、风门等状态及变化时刻；g)瓦斯抽采(放)量等累计量值；h)设备故障恢复正常工作时刻及状态等。4.5.5显示4.5.5.1系统必须具有列表显示功能：a)模拟量及相关显示内容涉及：地点；名称；单位；报警门限；断电门限；复电门限；监测值;最大值；最小值；平均值；断电复电命令；馈电状态；超限报警；馈电异常报警；传感器工作状态等；b)开关量显示内容涉及：地点；名称；开停时刻；状态；工作时间；开停次数；传感器工作状态；报警及解除报警状态及时刻等；c)累计量显示内容涉及：地点、名称、单位、累计量值等。4.5.5.2系统应能在同一时间坐标上，同时显示模拟量曲线和开关状态图等。4.5.5.3系统必须具有模拟量实时曲线和历史曲线显示功能。在同一坐标上用不同颜色显示最大值、平均值、最小值等曲线。4.5.5.4系统必须具有开关量状态图及柱状图显示功能。4.5.5.5系统必须具有模拟动画显示功能。显示内容涉及：通风系统模拟图；相应设备开停状态；相应模拟量数值等。应具有漫游、总图加局部放大、分页显示等方式。4.5.5.6系统必须具有系统设备布置图显示功能。显示内容涉及：传感器；分站；电源箱；断电控制器；传输接口和电缆等设备的设备名称；相对位置和运营状态等。若系统庞大一屏容纳不下，可漫游、分页或总图加局部放大。4.5.6打印系统必须具有报表、曲线、柱状图、状态图、模拟图、初始化参数等召唤打印功能(定期打印功能可选)。报表涉及：模拟量日(班)报表；模拟量报警日(班)报表；模拟量断电日(班)报表；模拟量馈电异常日(班)报表；开关量报警及断电日(班)报表；开关量馈电异常日(班)报表；开关量状态变动日(班)报表；监控设备故障日(班)报表；模拟量记录值历史记录查询报表等。4.5.7人机对话系统必须具有人机对话功能，以便于系统生成、参数修改、功能调用、控制命令输入等。4.5.8自诊断系统必须具有自诊断功能。当系统中传感器、分站、传输接口、电源、断电控制器、传输电缆等设备发生故障时，报警并记录故障时间和故障设备，以供查询及打印。4.5.9双机切换系统必须具有双机切换功能。系统主机必须双机备份，并具有手动切换功能或自动切换功能。当工作主机发生故障时，备份主机投入工作。4.5.10备用电源系统必须具有备用电源。当电网停电后，保证对甲烷、风速、风压、一氧化碳、重要通风机、局部通风机开停、风筒状态等重要监控量继续监控。4.5.11数据备份系统必须具有数据备份功能。4.5.12模拟报警和断电传感器应具有现场模拟测试报警和断电功能。4.5.13防雷系统必须具有防雷功能。分别在传输接口、入井口、电源等采用防雷措施。4.5.14其他4.5.14.1系统应具有网络通信功能。4.5.14.2系统应具有软件自监视功能。4.5.14.3系统应具有软件容错功能。4.5.14.4系统应具有实时多任务功能，能实时传输、解决、存储和显示信息，并根据规定实时控制，能周期地循环运营而不中断。4.6软件功能4.6.1操作管理软件必须具有操作权限管理功能，对参数设立、控制等必须使用密码操作，并具有操作记录。4.6.2主菜单在各种显示模式下都必须有主菜单显示，主菜单涉及：参数设立、页面编辑、控制、列表显示、曲线显示、状态图及柱状图显示、模拟图显示、打印、查询、帮助、其他等。在主菜单下必须设立以下子菜单：a)参数设立：系统参数、模拟量、开关量、累计量、其他；b)页面编辑：列表、曲线、模拟图、其他；c)控制：控制逻辑、操作、其他；d)列表显示：报警(模拟量、开关量)、断电控制(模拟量、开关量)、馈电异常(模拟量、开关量)、调用(模拟量、开关量)、设备故障、其他；e)曲线显示：报警、断电控制、馈电异常、调用、其他；f)状态图与柱状图显示：状态图、柱状图、其他；g)模拟图显示：通风系统、瓦斯抽采(放)、系统自检、其他；h)打印：编辑、报警(模拟量、开关量)、断电控制(模拟量、开关量)、馈电异常(模拟量、开关量)、调用(模拟量、开关量)、设备故障、其他；i)查询：报警(模拟量、开关量)、断电控制(模拟量、开关量)、馈电异常(模拟量、开关量)、调用(模拟量、开关量)、设备故障、其他；j)帮助：参数设立、页面编辑、控制、列表显示、曲线显示、状态图与柱状图显示、模拟图显示、打印、查询、其他。4.6.3分类查询a)报警查询：根据输入的查询时间，将查询期间内的所有报警的模拟量和开关量显示或打印;b)断电查询：根据输入的查询时间，将查询期间内的所有断电的模拟量和开关量列表显示或打印;c)馈电异常查询：根据输入的查询时间，将查询期间内的所有馈电异常的开关量和模拟量显示或打印;d)调用查询：根据输入的被查询量和查询时间，将查询期间内被查询量显示或打印。4.6.4快捷方式在任何显示模式下，均可直接进入所选监控量的列表显示、曲线显示或状态图及柱状图显示、模拟图显示、打印、参数设立、页面编辑、查询等方式。4.6.5中文显示与打印软件必须具有汉字显示、汉字打印和汉字提醒功能。4.6.6更改存储内容软件必须具有防止修改实时数据和历史数据等存储内容(参数设立及页面编辑除外)功能。4.6.7模拟量数据表格显示4.6.7.1显示内容模拟量数据表格显示涉及如下内容：传感器设立地点；传感器所测物理量；单位(可缺省)；报警门限(除用于监察外，可缺省)；断电门限(除用于监察外，可缺省)；复电门限(除用于监察外，可缺省)；断电范围(除用于监察外，可缺省)；监测值；平均值；最大值；最小值；报警/解除报警状态及时刻；断电/复电命令及时刻；馈电状态及时刻；实时时钟等。4.6.7.2实时显示模拟量报警、模拟量断电、馈电异常必须实时显示。4.6.7.3调用显示根据所选择的模拟量显示其相应内容：地点；名称；单位(可缺省)；报警门限(可缺省)；断电门限(可缺省)；复电门限(可缺省)；监测值；最近一次记录的最大值；平均值；最后一次报警或解除报警时刻；最后一次断电或复电时刻等。4.6.7.4报警显示当模拟量大于或等于报警门限时，自动显示超限时刻等，显示内容涉及：地点；名称；单位(可缺省)；报警门限(可缺省)；断电门限(可缺省)；复电门限(可缺省)；监测值；最近一次记录的最大值(可缺省)；平均值(可缺省)；报警时刻；最后一次断电/复电时刻；断电区域(可缺省)；馈电状态、时刻及措施(报警后所采用的安全措施，其中所采用的安全措施为人工录入，采用措施时间自动生成，以下同)等。4.6.7.5断电显示当模拟量大于或等于断电门限时，自动显示断电命令及时刻等，显示内容涉及：地点；名称；单位(可缺省)；报警门限(可缺省)；断电门限(可缺省)；复电门限(可缺省)；监测值；报警及时刻；断电及时刻；断电区域(可缺省)；馈电状态及时刻、安全措施等。4.6.7.6馈电异常显示当模拟量断电命令与馈电状态不一致时，自动显示馈电异常时刻等，显示内容涉及：地点；名称；单位(可缺省)；报警门限(可缺省)；断电门限(可缺省)；复电门限(可缺省)；监测值；报警及时刻；断电及时刻；断电区域(可缺省)；馈电状态及时刻；安全措施等。4.6.7.7报警记录查询显示根据所选择的查询时间，显示查询时间内的累计报警次数等，显示内容涉及：地点；名称；单位(可缺省)；报警浓度(可缺省)；累计报警次数；累计报警时间；报警期间最大值及时刻；每次报警期间最大值及时刻；每次报警时间；每次报警起止时刻；每次报警措施；查询起止时刻等。4.6.7.8断电记录查询显示根据所选择的查询时间，显示查询时间内的累计断电次数等，显示内容涉及：地点；名称；单位(可缺省)；断电门限(可缺省)；复电门限(可缺省)；累计断电次数；累计断电时间；查询期间最大值及时刻；每次断电最大值及时刻；每次断电时间；每次断电命令及起止时刻；断电区域(可缺省)；馈电状态及时刻；安全措施；查询起止时刻等。4.6.7.9馈电异常记录查询显示根据所选择的查询时间，显示查询时间内累计馈电异常次数等，显示内容涉及：地点；名称；断电区域(可缺省)；馈电异常累计时间；累计次数；每次馈电异常时间；起止时刻；措施；查询起止时刻等。4.6.7.10记录值记录查询显示根据所选择的模拟量及查询时间，显示查询时间内模拟量的平均值、最大值等，显示内容涉及：地点；名称；单位(可缺省)；报警门限(可缺省)；断电门限(可缺省)；复电门限(可缺省)；查询期间最大值及时刻；平均值；每次记录起止时刻；最大值；平均值；最小值等。4.6.8开关量状态表格显示4.6.8.1显示内容开关量状态表格显示涉及以下内容：所监测设备地点；所监测设备名称；报警状态(除用于监察外，可缺省)；断电状态(除用于监察外，可缺省)；断电范围(除用于监察外，可缺省)；当前状态；状态变动时刻；报警/解除报警时刻；断电/复电时刻；馈电状态及时刻等。4.6.8.2调用显示根据所选择的开关量显示其相关内容：地点；名称；报警及断电状态(可缺省)；设备状态及时刻；报警/断电及时刻；断电区域(可缺省)；馈电状态及时刻；措施及时刻等。4.6.8.3报警与断电显示当开关量为报警断电状态时，自动显示报警与断电时刻和状态等，显示内容涉及：地点；名称；报警/断电状态(可缺省)；设备状态及时刻；断电/报警及时刻；断电区域(可缺省)；馈电状态及时刻；措施及时刻等。4.6.8.4馈电异常显示当开关量断电命令与馈电状态不符时，自动显示馈电异常状态及时刻等，显示内容涉及：地点；名称；报警/断电状态(可缺省)；设备状态及时刻；断电/报警及时刻；断电区域(可缺省)；馈电状态及时刻；措施及时刻等。4.6.8.5状态变动显示当开关量状态发生变化时，显示当前状态变化的开关量的状态变动时刻和状态变动状况等，一般保持5min或10min。显示内容涉及：地点；名称；报警及断电状态(可缺省)；设备状态及时刻；断电/报警及时刻；断电区域(可缺省)；馈电状态及时刻等。4.6.8.6报警及断电记录查询显示根据所选择的查询时间，显示查询时间内开关量累计报警次数等，显示内容涉及：地点；名称；报警断电状态(可缺省)；累计报警及断电次数；累计报警及断电时间；每次报警及断电时间；起止时刻；措施及采用措施时刻；查询起止时刻等。4.6.8.7馈电异常查询显示根据所选择的查询时间，显示查询时间内的开关量断电命令与馈电状态不符次数等，显示内容涉及：地点；名称；断电区域(可缺省)；馈电异常累计时间；累次次数；每次时间；起止时刻；措施及采用措施时刻等。4.6.8.8状态变动记录查询显示根据所选择的查询时间，显示查询时间内开关量状态变动次数等，显示内容涉及：地点；名称；报警及断电状态(可缺省)；累计报警断电时间；累计动作次数；每次动作状态及时刻等。4.6.9模拟量曲线显示将模拟量监测值和记录值随时间变化的状况用带坐标和门限值的曲线直观地显示出来，并可无极放大或弹出放大窗。坐标的竖轴为监测值和记录值，横轴为时间。用平行于横轴的黄色虚线给出报警浓度，用平行于横轴的红色虚线给出断电浓度，用平行于横轴的兰色虚线给出复电浓度。实时监测值、最大值、平均值、最小值等用不同颜色表达。在屏幕上方标明传感器设立地点、所测物理量名称、起始终止日期和时间、断电门限(可缺省)、复电门限(可缺省)、报警门限(可缺省)、断电范围(可缺省)、监测值、最大值、平均值、最小值等曲线的颜色等。为便于读值，应设立游标，游标所到之处应标出相应点的时刻、监测值、最大值、平均值、最小值、断电起止时刻及累计时间、报警起止时刻及累计时间、馈电异常起止时刻及累计时间、措施及采用措施时刻等。并随着游标的移动，起始、终止日期和时间变化。4.6.10开关量状态图与柱状图显示4.6.10.1开关量状态图显示将开关量状态随时间变化的状态用直线显示。在屏幕上方标明传感器的设立地点、所测物理量名称、起始终止日期和时间、报警状态(可缺省)。为便于读值，应设立游标，游标所到之处应标出相应区间的起止时刻、报警及断电状态、馈电状态、措施等。4.6.10.2开关量柱状图显示将开关量单位时间内的开机效率(单位时间内开机时间)用直方图直观显示。坐标竖轴为开机效率，横轴为时间。在屏幕上方标明传感器设立地点、所测物理量名称、起始终止日期和时间、报警状态(可缺省)。为便于读值，应设立游标，游标所到之处应标出相应区间的开机效率、开机时间、开停次数等。4.6.11模拟图显示在具有说明巷道、设备布置等背景图上，将实时监测到的开关量状态，用相应的图样在相应的位置模拟显示；将实时监测到的模拟量数值在相应位置显示。同时用红色等标注报警、断电及馈电异常。点击设备模拟图或模拟量显示值，可以弹出相关信息的选择菜单，供进一步查询。对于较复杂的系统，模拟图可以分为总图及局部详图，并具有漫游、弹出详图等功能。采用GIS技术的模拟图显示还具有地理位置显示等功能。4.6.11.1通风系统模拟图显示通风系统模拟图显示涉及如下内容：a)可以说明通风系统网络及设备配置的模拟图;b)根据实时监测到开关量状态，实时显示通风网络风流、设备工况(如重要通风机、局部通风机、风门、风窗等);c)在相应位置实时数字显示甲烷浓度、风速(或风量)、风压、一氧化碳浓度、温度等。4.6.11.2瓦斯抽采(放)系统模拟图显示瓦斯抽采(放)系统模拟图显示涉及如下内容：a)可以说明瓦斯抽放系统管路和设备配置的模拟图形等;b)根据实时监测到的开关量状态，实时显示相关设备工况(如抽放泵、阀门等);c)在相关位置实时数字显示甲烷浓度、温度、风压、流量等。4.6.11.3监控系统自检模拟图显示显示系统运营情况、设备布置情况和故障状况涉及如下内容：a)可以说明监控系统设备(传输接口、分站、传感器等)布置和电缆敷设的模拟图形等;b)根据系统自检情况，将具有故障的设备用不同颜色显示出来(如正常时为蓝色，故障时为红色)等。4.6.12报警当模拟量监测值超限(需要报警或断电)、馈电异常(断电命令与馈电状态不符)或开关量状态为报警状态时，发出报警信号。必要时，向有关人员手机发出报警信号。4.6.12.1声音报警当模拟量监测值超限(需要报警或断电)、馈电异常(断电命令与馈电状态不符)或开关量状态为报警状态时，报警喇叭或蜂鸣器应发出声响或语音提醒，点击后关闭。4.6.12.2光报警在表格显示方式中，当模拟量监测值超限(需要报警或断电)、馈电异常(断电命令与馈电状态不符)或开关量状态为报警状态时，有关该模拟量或开关量的文字、数值和图符等用红色显示，或用红色显示加闪烁。在模拟量模拟曲线显示和图形显示方式中，当模拟量监测值超限(需要报警或断电)、馈电异常(断电命令与馈电状态不符)或开关量状态为报警状态时，相应的曲线和图样应变为红色，数值变为红色，或红色显示加闪烁。4.6.13存储记录4.6.13.1记录值记录定期将模拟量平均值、最大值、最小值等存储在磁盘等存储介质上。4.6.13.2模拟量报警记录当模拟量报警、解除报警、填写备注时，自动将相关内容及时刻记录在磁盘等存储介质上。4.6.13.3模拟量断电记录当模拟量断电、复电、填写备注时，自动将相关内容及时刻记录在磁盘等存储介质上。4.6.13.4模拟量馈电异常记录当馈电状态由正常变为异常、或由异常变为正常、填写备注时，自动将相关内容及时刻记录在磁盘等存储介质上。4.6.13.5开关量状态变动记录当开关量状态发生变动时，计算机自动将该开关量的状态变动状况和变动时刻记录在磁盘等存储介质上。4.6.13.6开关量报警及断电记录当开关量由非报警及断电状态变为报警及断电状态、或由报警及断电状态变为非报警及断电状态、或填写备注时，自动将相关内容及时刻记录磁盘等存储介质上。4.6.13.7开关量馈电异常记录当馈电异常变为正常、正常变为异常、填写备注时，自动将相关内容及时刻记录在磁盘等存储介质上。4.6.13.8监控设备故障记录当监控设备(分站、传感器等)故障、恢复正常、填写措施时，记录其状态及时刻。4.6.14打印4.6.14.1模拟量日(班)报表模拟量日(班)报表涉及如下内容：表头；打印日期和时间；传感器设立地点；所测物理量名称；单位(可缺省)；报警门限(可缺省)；断电门限(可缺省)；复电门限(可缺省)；平均值(本日或本班平均值)；最大值及时刻(本日或本班最大值)；报警次数(本日或本班累计报警次数)；累计报警时间(本日或本班累计报警时间)；断电次数(本日或本班累计断电次数)；累计断电时间(本日或本班累计断电时间)；馈电异常次数(本日或本班断电命令与馈电状态不符累计次数)；馈电异常累计时间(本日或本班断电命令与断电状态不符累计时间)等。4.6.14.2模拟量报警日(班)报表模拟量报警日(班)报表涉及如下内容：表头；打印日期和时间；传感器设立地点；所测物理量名称；单位(可缺省)；报警门限(可缺省)；报警次数(本日或本班累计报警次数)；累计报警时间(本日或本班累计报警时间)；最大值及时刻(本日或本班报警期间最大值)；平均值(本日或本班报警期间平均值)；每次报警时刻及解除报警时刻；每次报警时间；每次报警期间平均值和最大值及时刻等；每次措施及采用措施时刻。4.6.14.3模拟量断电日(班)报表模拟量断电日(班)报表涉及如下内容：表头；打印日期和时间；传感器设立地点；所测物理量名称；单位(可缺省)；断电门限(可缺省)；复电门限(可缺省)；断电范围(可缺省)；断电次数(本日或本班累计断电次数)；累计断电时间(本日或本班累计断电时间)；最大值及时刻(本日或本班断电期间最大值)；平均值(本日或本班断电期间平均值)；每次断电累计时间、断电时刻及复电时刻；每次断电期间平均值和最大值及时刻；断电区域；馈电状态及其时刻、累计时间；措施及采用措施时刻。4.6.14.4模拟量馈电异常日(班)报表模拟量馈电异常日(班)报表涉及下列内容：表头；打印日期和时间；地点；名称；断电区域(可缺省)；累计次数(本日或本班模拟量断电命令与馈电状态不符累计次数)；累计时间(本日或本班模拟量断电命令与馈电状态不符累计时间)；每次馈电状态累计时间及起止时刻；措施及采用措施时刻等。4.6.14.5开关量报警及断电日(班)报表开关量报警及断电日(班)报表涉及如下内容：表头；打印日期和时间；所监测设备地点；所监测设备名称；报警及断电(可缺省)；累计时间(本日或本班累计报警及断电时间)；累计次数(本日或本班累计报警及断电次数)；每次累计时间及起止时刻等；断电区域(可缺省)；馈电状态及起止时刻、累计时间；措施及采用措施时刻。4.6.14.6开关量馈电异常日(班)报表开关量馈电异常日(班)报表涉及如下内容：表头；打印日期和时间；被监测设备地点与名称；断电区域(可缺省)；累计时间(本日或本班馈电异常累计时间)；累计次数(本日或本班馈电异常累计次数)；每次馈电状态；每次累计时间及起止时刻；措施及采用措施时刻等。4.6.14.7开关量状态变动日(班)报表开关量状态变动日(班)报表涉及如下内容：表头；打印日期和时间；所监测设备地点；所监测设备名称；累计运营时间(本日或本班累计运营时间)；累计变动次数(本日或本班累计变动次数)；状态变动状况及时刻等。4.6.14.8监控设备故障日(班)报表监控设备故障日(班)报表涉及如下内容：表头；打印日期和时间；故障设备(传感器或分站)设立地点、编号、名称、所测物理量；累计时间(本日或本
