2动火作业.doc

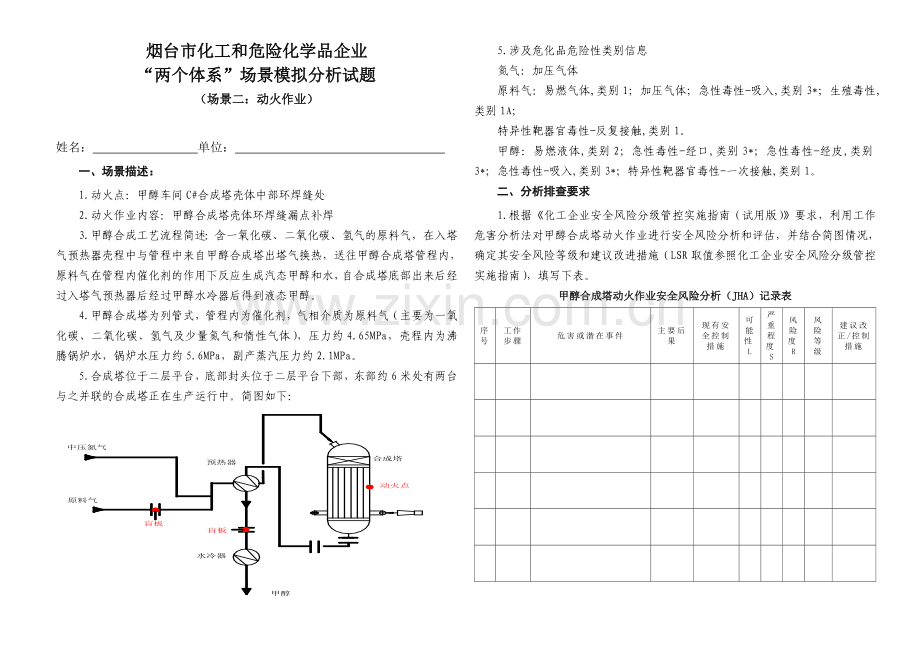

烟台市化工和危险化学品企业 “两个体系”场景模拟分析试题（场景二：动火作业）姓名： 单位： 一、场景描述：1.动火点：甲醇车间C#合成塔壳体中部环焊缝处2.动火作业内容：甲醇合成塔壳体环焊缝漏点补焊3.甲醇合成工艺流程简述：含一氧化碳、二氧化碳、氢气的原料气，在入塔气预热器壳程中与管程中来自甲醇合成塔出塔气换热，送往甲醇合成塔管程内，原料气在管程内催化剂的作用下反应生成汽态甲醇和水，自合成塔底部出来后经过入塔气预热器后经过甲醇水冷器后得到液态甲醇。4.甲醇合成塔为列管式，管程内为催化剂，气相介质为原料气（主要为一氧化碳、二氧化碳、氢气及少量氮气和惰性气体），压力约4.65MPa，壳程内为沸腾锅炉水，锅炉水压力约5.6MPa，副产蒸汽压力约2.1MPa。5.合成塔位于二层平台，底部封头位于二层平台下部，东部约6米处有两台与之并联的合成塔正在生产运行中。简图如下：5.涉及危化品危险性类别信息氮气：加压气体原料气：易燃气体,类别1；加压气体；急性毒性-吸入,类别3*；生殖毒性,类别1A；特异性靶器官毒性-反复接触,类别1。甲醇：易燃液体,类别2；急性毒性-经口,类别3*；急性毒性-经皮,类别3*；急性毒性-吸入,类别3*；特异性靶器官毒性-一次接触,类别1。二、分析排查要求1.根据化工企业安全风险分级管控实施指南（试用版）要求，利用工作危害分析法对甲醇合成塔动火作业进行安全风险分析和评估，并结合简图情况，确定其安全风险等级和建议改进措施（LSR取值参照化工企业安全风险分级管控实施指南），填写下表。甲醇合成塔动火作业安全风险分析（JHA）记录表序号工作步骤危害或潜在事件主要后果现有安全控制措施可能性L严重程度S风险度R风险等级建议改正/控制措施分析人员： 审定人： 日期： 2.根据风险分析结果，编制甲醇合成塔动火作业现场检查确认表甲醇合成塔动火作业现场隐患排查表排查地点: 排查时间： 排查人： 序号排查内容排查情况整改责任人备注
