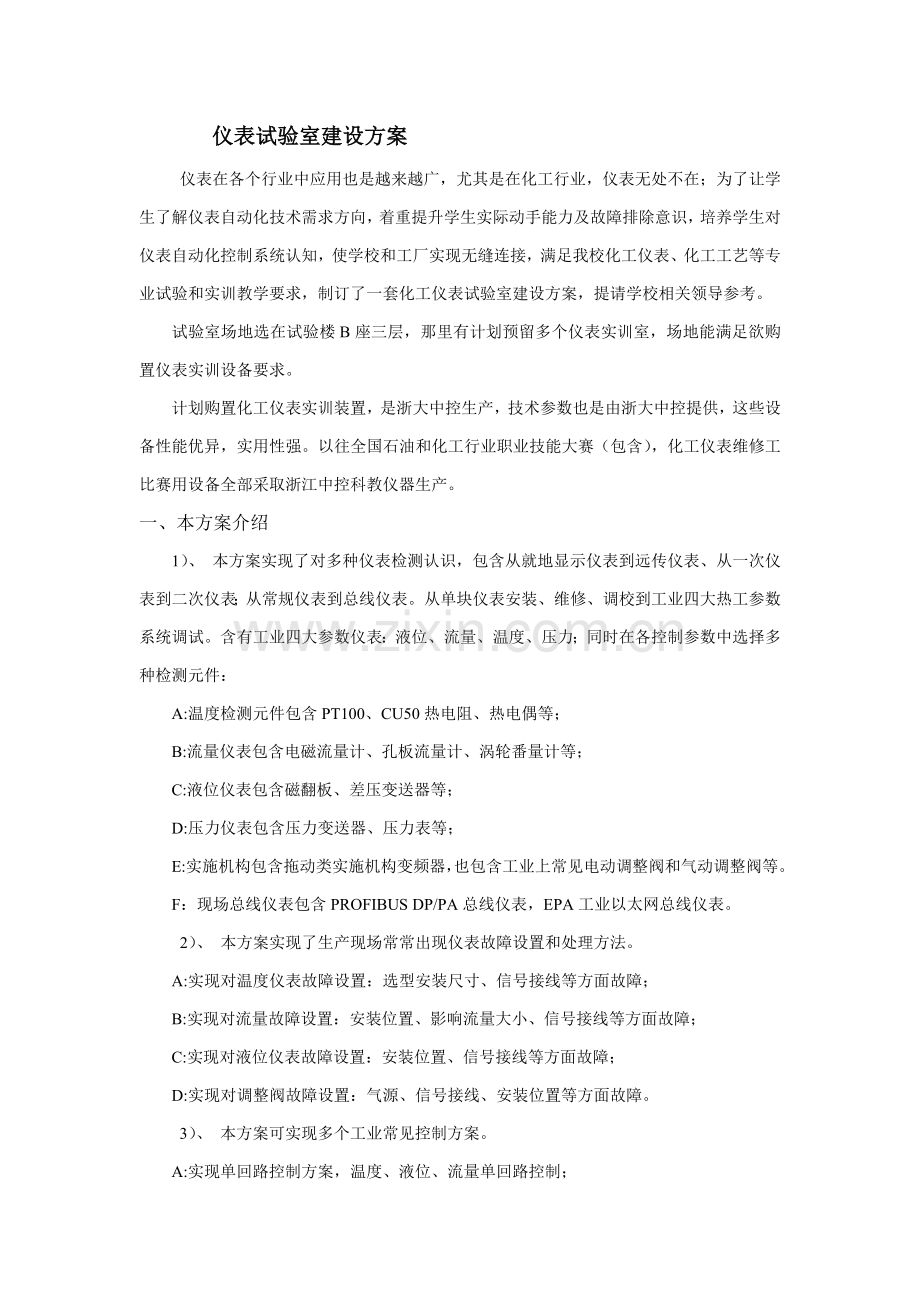

仪表试验室建设方案
仪表在各个行业中应用也是越来越广，尤其是在化工行业，仪表无处不在；为了让学生了解仪表自动化技术需求方向，着重提升学生实际动手能力及故障排除意识，培养学生对仪表自动化控制系统认知，使学校和工厂实现无缝连接，满足我校化工仪表、化工工艺等专业试验和实训教学要求，制订了一套化工仪表试验室建设方案，提请学校相关领导参考。
试验室场地选在试验楼B座三层，那里有计划预留多个仪表实训室，场地能满足欲购置仪表实训设备要求。
计划购置化工仪表实训装置，是浙大中控生产，技术参数也是由浙大中控提供，这些设备性能优异，实用性强。以往全国石油和化工行业职业技能大赛（包含），化工仪表维修工比赛用设备全部采取浙江中控科教仪器生产。
一、本方案介绍
1）、 本方案实现了对多种仪表检测认识，包含从就地显示仪表到远传仪表、从一次仪表到二次仪表；从常规仪表到总线仪表。从单块仪表安装、维修、调校到工业四大热工参数系统调试。含有工业四大参数仪表：液位、流量、温度、压力；同时在各控制参数中选择多种检测元件：
A:温度检测元件包含PT100、CU50热电阻、热电偶等；
B:流量仪表包含电磁流量计、孔板流量计、涡轮番量计等；
C:液位仪表包含磁翻板、差压变送器等；
D:压力仪表包含压力变送器、压力表等；
E:实施机构包含拖动类实施机构变频器，也包含工业上常见电动调整阀和气动调整阀等。
F：现场总线仪表包含PROFIBUS DP/PA总线仪表，EPA工业以太网总线仪表。
2）、 本方案实现了生产现场常常出现仪表故障设置和处理方法。
A:实现对温度仪表故障设置：选型安装尺寸、信号接线等方面故障；
B:实现对流量故障设置：安装位置、影响流量大小、信号接线等方面故障；
C:实现对液位仪表故障设置：安装位置、信号接线等方面故障；
D:实现对调整阀故障设置：气源、信号接线、安装位置等方面故障。
3）、 本方案可实现多个工业常见控制方案。
A:实现单回路控制方案，温度、液位、流量单回路控制；
B:串级控制方案，温度串级控制；
C:比值控制方案，分程（选择）控制方案。
二、整体方案相关试验设备介绍
在整个试验室建设方案中，我们从基础到系统，从简单到复杂，依据学校对学生从低年级到高年级教学过程，我们拟制了以下设备组成；在这些设备中，包含从一次仪表到二次仪表认识，从就地仪表到变送仪表认识，从常规仪表到HART总线仪表认识YB3000仪表专业实训装置；包含有针对仪表维修工竞技实训装置CS设备；包含有专业针对仪表检修和故障处理YBD化工自动化实训装置。这三套设备是循序渐进学习过程来指导学生，为学生在未来工作岗位上打下坚实专业知识和技能。其设备介绍以下：
（一）、YB3000仪表专业实训装置
YB3000针对仪表专业基础教学实训平台，其项目和功效满足学校“过程控制仪表”课程实训教学要求。经过本套实训装置，学生可熟练掌握过程控制仪表及装置使用、调试和维护，熟悉仪表控制装置信号回路及信号关系，培养和提升学生从事仪表及过程自动化系统维护专业基础技能，为未来走向工作岗位打下坚实基础。

1、YB3000实训装置特点
a．布局情景性：实训平台按仪表控制屏式样加装相关仪表，配合现场仪表和现场信号装置。
b．操作灵活和开放性：各类信号源、仪表无固定线路连接，实训中依据实训项目、目标，按实际要求选择、连接。
c．实训工程性：各类信号源、仪表均由端子排引线，实训中经过端子接线形式构建所需装置、线路及信号回路。
d．实训项目及内容多样性：实训设备包含显示、控制、操作、实施、变送、测量、安全及报警等多个类仪表。
e．设备优异性：采取现在广泛应用优异、智能化自动化仪表。
f．实训安全性：装置含有接地保护、漏电保护功效，安全性符合相关国家标准标准。
2、YB3000实训装置组成
实训平台
实训平台含有四个功效区，分别为：实训工作台面、电源和信号源区域、仪表安装网孔板区域、现场仪表框架区。
连接标准：电源、信号源、仪表接线端子均分别引线到各自独立端子排上，便于接线实训中反复操作；电源、信号源、仪表输入输出端独立设置，同时便于学生熟悉、了解各回路，了解输入、输出信号关系；模块仪表间、仪表和信号源间无固定连接，便于依据实训内容和要求，灵活连接，接线操作安全方便，最大程度锻炼了学生动手能力和了解能力。
1）、实训工作台面
实训台面为铁质双层亚光密纹喷塑结构，外形尺寸约120×75×70cm，桌面为防火、防水、耐磨高密度板，结构坚固；桌面用于安装电源控制屏、信号源屏、仪表安装网孔板，并提供一个宽大舒适工作台面；台面设抽屉，下部设柜，用于放置工具、存放挂件及资料等。
2）、喷塑网孔板
用于安装实训仪表、信号指示仪表、接线端子。各模块仪表相对独立，便于安装和拆卸实训。
3）、交流电源
提供试验所需单相AC220V电源，装置容量：＜4.5kVA。设有交流电源监视电压表；经过空气开关、启停按钮和指示灯进行总电源控制和指示；设有漏电保护控制装置；含有4路AC220V电源对外输出到接线端子；各路电源经过开关进行控制，并提供指示灯指示。
4）、直流电压源
提供电压：24VDC，电流3A，经接线端子提供8路电源输出；
提供电压：5VDC，电流1A，经接线端子提供2路电源输出。
安装位置：实训平台电源区
5）、电压、电流信号源
提供二路独立可调直流1-5V电压信号源和一路直流0-30mA电流信号源。带负载范围：100—1K。
安装位置：实训平台信号源区，分别经接线端子输出。
6）、指针式精密电流表
技术参数：测量范围0-30mA，精度0.2级。
安装位置：实训平台网孔板，分别引线到接线端子，能灵活地用于测量差压变送器输出电流和信号源输出电流及其它电流。
7）、数字式电压表
技术参数：测量范围0-10V，可换量程，三位半（31/2）。
安装位置：实训平台网孔板，分别引线到接线端子，能灵活地用于信号电压测量。
8）、盘装标准压力表
技术参数：指针式，直径：150mm，压力范围0—0.16MPa，精度0.25。
安装位置：嵌装式网孔板安装。网孔板安装导压管接头。
9）、盘装标准数字压力表
技术参数：测量范围：0-0.25MPa，内置电源供电。
安装位置：嵌装式网孔板安装，网孔板安装导压管接头
10）、气动定值器
技术参数：气源压力：140—250KPa，输出气压0-100KPa可调。
安装位置：实训平台信号区，分别提供气源引入接头、输出接头，接头可安装于信号源区或网孔板，便于为差压变送器、气动实施器提供压力信号、控制信号。
11）、减压过滤器
安装位置：实训平台桌侧挂装。一只减压过滤器为两只定值器提供140KPa气源压力，另一只减压过滤器为电气阀门定位器提供气源。
12）、不锈钢安装框架（带脚轮，方便移动）
外形尺寸约100×50×50cm，用于仿现场安装差压变送器；支承气动实施器；放置马沸炉热源装置；放置空压机。结构形式便于安装、拆卸送变送器、实施器。置于实训桌旁。
智能差压变送器
技术参数：型号：EJA110A-DMS4A-22EC，测量差压范围：0-100kPa，输出信号：4-20mADC，BRAIN协议数字通讯，可经过BRAIN协议由BT200手持编程终端进行设定和监控，也可进行现场设定；内置液晶数字显示表带测量范围设置钮；防爆结构型：Ex iaIICT6IP67。
附件：配三阀组、直通终端接头、安装套件。
气动实施器
技术要求：型号：CV3000系列HTS单座调整阀，DN40，PN1.6；上阀盖：常温型（P）；阀体材质：ZG230-45；压盖型式：螺栓压紧式；阀芯型式：单座柱塞型阀芯；阀芯材质：SUS304；法兰标准：JB/T79.1-94。实施机构：HA2多弹簧薄膜实施机构；弹簧范围：20～100kPa。
安装在不锈钢框架上，仿现场安装并便于拆装阀门定位器。
电气阀门定位器（和HTS单座调整阀配套）
技术参数：型号HEP-16；输入信号：4-20mA；作用方法：双作用，可方便进行正反作用切换。
智能调整器
技术参数：型号：AI-818型；含有标准PID控制规律；能同时显示SV、PV，并含有阀位指示功效；含有手动、自动无扰动切换功效；含有参数超限报警功效。电源要求：24VDC供电。
安装在网孔板上，并设置和接线端对应网孔板接线端子。
闪光报警仪
技术参数：型号：XXS型。功效要求：含有八个闪光报警回路；模拟电压输入，可通道可独立设置报警值；元源开关触点输入；各通道独立报警；带消音、试验功效；电源：24VDC
安装在网孔板上，并设置和接线端对应网孔板接线端子。
智能光柱显示仪表
技术参数：型号：WP-T系列；输入信号类型：输入端口含有万能信号输入，经过仪表菜单选定，实现不一样类型输入信号（多种热电偶、热电阻、标准电压/标准电流信号）之间轻松切换；显示方法：双屏双光柱竖式显示；两路相互独立继电器控制/报警输出；电源：24VDC供电；
安装在网孔板上，并设置和接线端对应网孔板接线端子。
智能操作器
技术参数：型号：SWP-LCD-NLQ系列；功效：输出方法为4～20mA输出，PV输入类型为1～5 V，SV输入类型4～20mA；含有上限、下限报警输出功效；同时显示输入值和输出百分比值、指示报警和输出状态；含有手动、自动双向无扰动切换，作为智能调整器后备操作器，并可替换伺服放大器直接驱动电动或气动实施机构。电源：24VDC供电；
安装在网孔板上，并设置和接线端对应网孔板接线端子。
YU-6型活塞压力计
技术参数：检验压力范围：0—1Mpa，等级：2，精度等级：0.05，基础误差：0.05%。配套砝码、压力表接头。
精密压力表YB-150
技术参数：测量范围：0—1Mpa、精度：0.4级，直径：150mm，指针式带镜面，径向接头直接安装式。
用于配套YU-6型活塞压力计。
存放位置：存放于实训台面下柜内。工作时安装于压力校验台。
UJ-36直流电位差计
技术参数：该仪器是测量低电势电位差计，测量范围0～120mV，内附指零仪和标准电池，正确度：0.1，最小步进值：5μV。
存放位置：实训台下柜内。工作置于实训台面。
马沸炉
技术参数：型号SK2-2-12，单相200V，50Hz，2kW。最高温度1000℃，配控制器，温度控制误差<0.5℃。
开孔并配安装螺纹，用于实训中插入并安装热电偶、热电阻测温元件。
安装在不锈钢安装框架上。
热电偶测温元件
技术参数：铠装镍铬-康铜热电偶，型号为WREK-33型，活动卡套螺纹式热电偶；
安装位置：存放于实训台面下柜内，工作时安装于马沸炉同内，用于温度测量实训。
热电阻测温元件
技术参数：装配式铂热电阻，型号为WZP-231型，Pt100；固定螺纹式装配热电阻。
安装位置：存放于实训台面下柜内，工作时安装于马沸炉同内，用于温度测量实训。
安全栅
连接屏装仪表和现场仪表，分别配变送器、电气阀门定位器实施器，将EJA差压变送器和电气阀门定位器信号进行安全隔离，组成本质安全防爆系统。
ZTM-5000系列隔离式安全栅：输入式：4只，输出式：4只，齐纳式安全栅：8只。
安装位置：隔离式分别安装于4套网孔板，齐纳式安全栅安装于8套网孔板上。并设置和接线端对应网孔板接线端子。
BT200智能仪表手操器
技术参数：型号：BT200-N-00，通讯协议：BRAIN；配合BRAIN协议EJA差压变送器进行数字通讯，对EJA差压变送器进行设定和监控。
空气压缩机
空气压缩机采取静音且含有气量自动调整系统空压机，用于给气动调整阀、差压仪表提供气源和压力源，最大压力：0.7~0.8MPa。
配套减压过滤器，可调整输出压力。
赔偿导线
技术要求：和所用热电偶配套。
数字万用表
型号：胜利万用表VC9801A，
试验用导线、导压管、接头
配置多种颜色导线若干，线径：0.3、0.5两种；线头：和两种线型配套线头若干；实训装置所需带接线端连接导线若干；气压所需导压管、三通、终端接头。
实训工具
维护用螺丝刀、扳手、电工胶带、保险丝等工具。
实训装置资料
包含实训平台相关说明文件、技术文件；实训装置（设备）技术文件、使用说明书等。YB3000实训装置配置清单
序 号
名称
规格及型号
数量
1
实训平台
1200mm*750mm*70mm
1套
电源控制面板
SUPCON
1块
仪表安装面板
SUPCON
1块
电源信号接口面板
SUPCON
1块
信号接口安装面板
SUPCON
1块
喷塑网孔板
SUPCON
1块
2
电流表
69L17
2块
空气开关
4P带漏电保护16A
1个
指示灯
-
2个
数字电压表
DK8A系列
2块
盘装标准压力表
-
1块
盘装标准数字压力表
-
1块
气动定值器
QGD-200
2块
减压过滤器
QFY-120
2块
开关电源
24VDC5A
1块
5VDC1A
1块
电器配套附件
包含电线、电缆、转换开关等
1套
3
不锈钢安装框架
1000mm*50mm*50mm
1套
4
差压变送器
EJA110A-DMS4A-22EC
1台
5
气动调整阀
HTS单座调整阀；HA2多弹簧薄膜实施机构；DN32 PN1.6；阀体材质：ZG230-45；
阀芯材质：SUS304；法兰标准：
JB/T79.1-94；实施机构：HA2 ；
附件：定位器，过滤减压阀，气源接头
1台
6
电气阀门定位器
HEP-16（HTS配套）
1台
7
智能调整器
AI-808ANX3L1S-24VDC
1台
8
精密压力表
YB-150B
1只
9
活塞压力计
YU-6型
1台
10
直流电位差计
UJ-36
1台
11
铠装镍铬-康铜热电偶
WREK-332E
1支
12
装配式铂热电阻
WZP-231型，Pt100
1支
13
闪光报警仪
XXS-10-H-W
1台
14
智能光柱显示仪表
WP-T823-011-1212-HL/HL-2T
1台
15
智能操作器
SWP-LCD-A/M735-02-14/12-HL-W
1台
16
马沸炉
SK2-2-12
1台
17
隔离式安全栅
ZTM-5000输入式
1台
隔离式安全栅
ZTM-5000输出式
1台
齐纳式安全栅

1台
18
空气压缩机
静音式
1台
19
赔偿导线
和所用热电偶配套
10m
20
数字万用表
VC9801A（胜利）
1只
21
导线
0.3
20米
0.5
20米
及导压管、管接头
-
若干
22
智能仪表终端
BT200-N-00
1只
23
实训工具
-
1套
24
实训资料
-
1套
（三）、YBD（复杂型）化工自动化仪表实训装置
1、YBD关键工艺步骤及控制方案
加热锅炉内水量由循环水泵将水打人加热锅炉内，加入水量有控制方案为：依据加入量流量大小需求调整控制流量。
加热锅炉内温度控制有二种方法：
（1）锅炉内水温度直接加热控制
（2）锅炉夹套水温度串接控制。
为培养学生节能意识，设置夹套水排出流向操作控制，当加热锅炉夹套内温度高于某设定值时水就经过1#电磁阀打入热水槽；温度低于某设定值时，水就经过2#电磁阀打入冷水槽；
在关键管路上装有不一样调整装置和流量检测装置；加热锅炉里能够安装不一样液位计和压力变送器及温度检测元件；在冷、热水槽里安装有液位检测装置和温度检测元件。装置配置了多个形式测量仪表，有就地显示仪表、又可就地显示并带带远传仪表。在一次检测仪表安装等方面可设置多个工厂常见故障，设置了联锁安全控制系统。下图为简单带PID点工艺步骤控制图。
2、YBD关键组成部分和功效故障点介绍
机械主体设备：冷水槽、热水槽、加热锅炉、水槽、工业管路、工业专使用方法兰
关键动力设备：循环水泵、冷水泵、热水泵、电加热器
关键检测仪表：PT100热电阻、压力变送器、差压变送器、电磁流量计、涡轮番量计、孔板流量计
实施机构：调压模块、气开阀、气闭阀、变频调速器、电磁控制阀、手动切换阀
关键仪表设备一览表及功效故障点介绍
序号
仪表及设备
位号
功效
数量
1
水槽
V101
储水，确保整体设备用水
1套
2
加热锅炉
V102
温度、液位故障设置点；能够实现液位控制方案、温度控制方案、串级控制方案等
1套
3
冷水槽
V103
提供加热锅炉冷水，能够设计液位仪表选型点，实现液位控制方案
1套
4
热水槽
V104
提供加热锅炉热水，能够设计液位、温度仪表选型点，实现液位控制方案、温度控制方案
1套
5
水泵
M1~M3
M1泵把水打入加热锅炉内胆、M2泵把热水打入加热锅炉夹套、M3泵把冷水打入加热锅炉夹套、而且能够设置泵故障
3套
6
流量仪表
FI101~FI102
两个流量计为不一样两型号流量计，并能够管路上加垫片设计故障点，检测管路上流量故障
2套
7
温度仪表
TT101~TT105
在加热锅炉设置温度仪表故障点，依据PT100长短不一（TT102、TT103），检测温度不一样，判定选温度仪表要领及故障处理方法
5套
8
压力仪表
PT101
检测管道压力，为就地显示仪表
4套
9
液位仪表
LT101~LT103
在加热锅炉能够设计液位仪表选型故障，可设置压力和差压变送器选型故障，在冷水槽可设置压力变送器或差压变送器安装位置高低、设置仪表量程迁移故障
3套
10
调整阀
FV101~FV102
提供两个调整阀，其中一个为气动调整阀，一个为电动调整阀；依据工艺调整要求，设置管路安装调整阀故障。并选择一个调整阀为气动调整阀和定位器，设置定位器安装故障及怎么样操作安装定位器
2套
11
电磁阀
MV101~MV102
依据电磁阀能够实现液位区间控制方案、选择控制方案等
2套
12
调压模块
TV101~TV102
依据输出4~20mA信号实现电加热器调压过程
2套
3、YBD可实现控制方案介绍
（1）、单回路液位控制方案
工业生产过程中为了均衡进出物料量，以确保过程物料平衡要求，常常要对部分液体储槽或设备内液位高低进行控制。通常工业场所对她们液位控制是比较轻易实现，她们基础上采取单回路控制系统就能够达成目标，其控制方案图以下。

调入口流量

调出口流量
在YB设备我们可采取控制方案，比如热水槽液位控制、加热锅炉液位控制、冷水槽液位控制等
例A：冷水槽液位控制试验
被控对象：冷水槽
设备：冷水槽，磁力循环泵P102，水槽
检测仪表：冷水槽液位检测差压变送器
实施机构：变频器
控制器：C3000控制器或其它控制系统
操作步骤：将水槽水位保持高水位，打开通往冷水槽阀门同时关闭通往热水槽阀门，保持冷水槽排水阀一定开度，差压变送器检测液位，经过变频器调整，从而使液位达成进出水平衡，保持液位稳定。
（2）、单回路温度控制方案
温度是工业生产中相当关键控制参数，因为很多工业生产全部必需在一定温度条件下才会根据要求方向进行，所以温度控制是确保生产过程正常进行必需条件。其次，物质状态和性质跟温度和压力亲密相关，在一定条件下温度能够间接反应物质性质和组成。因为温度检测要比物质性质或成份检测轻易实现，故能够经过温度控制间接替换质量控制。

在YB设备我们可采取控制方案，比如热水槽温度控制等。
例B：反应罐温度控制
被控对象：反应罐内温度
设备：反应罐，磁力循环泵P101，水槽
检测仪表：加热容积温度检测CU50
实施机构：加热调压模块TV1
控制器：C3000控制器或其它控制系统
操作步骤：进入反应器水保持一定流量，调整调压模块开度，从而控制温度高低。

（3）、单回路流量控制方案

流量控制是工业过程控制中最常见控制系统之一。工业生产过程中往往为了稳定生产负荷，确保过程物料平衡和热量平衡，或是化学反应条件及控制能耗等目标，需要对进出物料量，回流量，反应物流量，燃料及空气流量等进行自动控制。流量控制中，其操纵变量为流量控制阀开度，被控变量为管道中流量流量，而控制通道即为控制阀开度改变对流体流量影响，外部干扰为其它影响流体流量原因。流量对象控制滞后通常很小，对于她控制方案相对来说比较简单，但具体还应结合所用流体输送机械来确定。

在YB设备我们可采取控制方案，比如通往加热锅炉流量控制等
例C：冷水流量控制
被控对象：冷水槽流入反应器冷水流量
设备：反应罐，冷水槽，磁力循环泵P103，水槽
检测仪表：流量监测金属浮子流量计
实施机构：电动调整阀
控制器：C3000控制器或其它控制系统
操作步骤：进入冷水槽水保持一定流量，调整阀开度，从而控制冷水流量。
（4）、串级控制方案
串级控制方案是为了提升系统抗干扰能力，在生产工业中常常采取一个控制方案，YB设备多出提供了串级控制系统硬件基础，可在上面实现多个工业现场中常遇见现实问题，而且能够经过对YB设备进行多种组合实现串级试验，熟悉和了解串级控制方案原理和组成。
比如流量和液位串级控制方案
控制基础原理图：

YBD对象设备配置清单
序号
名称
功效及型号
数量
产地/产商
备注
框架
1
整体框架

1
浙江中控

2
电气柜

1
浙江中控

被控对象
3
水槽
储水，确保整体设备用水
1
浙江中控

4
反应器
综合反应器
1
浙江中控

5
热水槽
提供反应器热水
1
浙江中控

6
冷水槽
提供反应器冷水
1
浙江中控

流量检测
7
涡轮番量计
LWGY-15AI
1
上海

8
电磁流量计
SF10TD-20 （0-2.4m3/h）
1
浙江中控

9
金属浮子转子流量计
LZ-D25 （250-2500L/H）
1
余姚

10
孔板流量计
DN20 0.2~1.98m3/h
1
浙江
配差压变送器
液位检测
11
不锈钢液位计
L=400mm
1
浙江

12
差压变送器
SP1151 0~10KPa
1
浙江中控

13
磁翻板液位计
UHZ-511S10 0～400mm
1
上海

温度检测
14
温度传感器
PT100（0~100℃）
2
浙江
配温度变送器
15
铠装式热电偶
WREK-636-1
1
巨化仪表
配温度变送器
16
双金属温度计
WSS-301
1
巨化仪表

17
装配式铜热电阻
WZC-230
1
巨化仪表
配温度变送器
压力检测
18
压力变送器
Y-100
4
浙江

实施机构
19
变频器
FR-D720E-0.75K-CHR
1
日本

20
气动调整阀
CV3000
1
巨化仪表
配减压阀、定位器、实施机构
21
电动调整阀
QSTP-16
2
上海

22
单相调压模块
LSA-2P25YB
2
浙江

动力系统
23
磁力循环泵
MP-40RM
1
西山泵

24
磁力循环泵
MP-30RM
3
西山泵

设备序号
货物需求
数量
技术参数要求及功效描述
备注
1
CS仪表维修工竞技实训装置
2套
1
设备框架：不锈钢设备整体框架（由不锈钢方管、不锈钢底板组成），1只。
*要求全国石油和化工行业职业技能竞赛——化工仪表维修工技能竞赛使用设备
2
电加热常压锅炉：由不锈钢内胆加温筒和封闭式外循环不锈钢冷却夹套组成，1只。
*3
水箱：带温度隔离功效两个可互通循环储水箱（由1.5mm厚不锈钢镜面板制作），1只。
三容圆筒型有机玻璃上小水箱，1只；三容圆筒型有机玻璃中小水箱，1只；三容圆筒型有机玻璃下小水箱，1只
*4
强制对流热换热器：由φ150×800带保温层不锈钢外套（内含5根φ50×600铜铝复合一体化散热器）组成，1只。
*5
水泵：德国威乐泵，RS15/6，2只。
6
温度传感器：Pt100热电阻，2只；烧结一体化小型Pt100热电阻，3只；双金属温度计，1只。
7
温度变送器：Pt100热电阻标准信号转换，SBWZ-PT100，5只。
8
压力液位传感变送器：测量范围：0-5Kpa 信号：4-20mA，701系列，3只。
*9
流量计：孔板流量计，DN10，1只；EJA差压变送器，带HART协议，1只；涡轮番量计（带变送仪表），Lwgy-10A，1只。
10
电动调整阀: 智能电动单座调整阀，QSTP-16K，1只
11
变频器: 带通讯接口小功率变频调速器，FR-S520-0.4Kw-CHR，1只。
12
防干烧装置: 防干烧探头，1只。
13
试验控制操作台: CS，1套。
14
强电控制面板: 1块。
15
I/O信号接口面板: 1块。
16
AI智能调整仪表: AI808系列，2块。
*17
带有可编程多回路控制器MultiF C3000，1套。
18
RS232/485转换头: RS232/485，1套。
19
24V开关电源: 24V5A，1个。
20
接头插座及连接导线: 可自锁紧，1套。
*21
防干烧报警模块: SM1121，1套。
22
流量积算仪: AI708H，1块。
23
单相调压模块: LSA-2P25YB，1个。
*24
故障诊疗区域: 故障检验、排除、调试功效，1套。
25
MCGS组态软件: 128点正版软件，1套。
*26
CS3000系统组态软件: C3000-AEA-SF01，1套。
27
仪表AI818系统组态软件: AI818-CS-SF01，1套。
28
实训装置说明书: 1套。
29
实训操作指导书: 1套。
30
实训装置电气附件: 1套。
31
电脑：联想 启天M6900 电脑：G31主板/E5200/内存：2G DDR2/Intel芯片组/硬盘 SATAⅡ250G 7200转/512M独立显卡/集成声卡/集成千兆网卡/DVD光驱/防水抗菌键盘/USB光电鼠标套装、耳麦、鼠标垫/前二后四USB端口/黑色外观//提供5*8*3无偿上门维修服务/MTBF大于10万小时/19英寸WLCD液晶屏/机箱安全锁孔/ 正版WINDOWS XP操作系统带介质，1台。
*32
和全国石油和化工行业职业技能竞赛——化工仪表维修工技能竞赛指定JX-300XP集散控制系统连接组成试验系统。
2
仪表专业实训装置
2套
1
实训平台：1200mm*750mm*70mm，1套。

2
电源控制面板：1块。
3
仪表安装面板：1块。
4
电源信号接口面板：1块。
5
信号接口安装面板：1块。
6
喷塑网孔板：1块。
7
电流表：69L17，2块。
8
空气开关：4P带漏电保护16A，1个。
9
指示灯：2个。
10
数字电压表：DK8A系列，2块。
11
盘装标准压力表：1块。
12
电器配套附件:包含电线、电缆、转换开关等，1套。
13
不锈钢安装框架:1000mm*50mm*50mm，1套。
14
差压变送器:EJA110A-DMS4A-22EC，1台。
15
气动调整阀：HTS单座调整阀；HA2多弹簧薄膜实施机构；DN32 PN1.6；阀体材质：ZG230-45；阀芯材质：SUS304；法兰标准：B/T79.1-94；实施机构：HA2 ；附件：定位器，过滤减压阀，气源接头，1台。
16
电气阀门定位器：HEP-16（HTS配套），1台。
17
智能调整器：AI-808ANX3L1S-24VDC，1台。
18
精密压力表：YB-150B，1只。
19
活塞压力计：YU-6型，1台。
20
直流电位差计：UJ-36，1台。
21
铠装镍铬-康铜热电偶：WREK-332E，1支。
22
装配式铂热电阻：WZP-231型，Pt100，1支。
23
闪光报警仪：XXS-10-H-W，1台。
24
智能光柱显示仪表：WP-T823-011-1212-HL/HL-2T，1台。
25
智能操作器：SWP-LCD-A/M735-02-14/12-HL-W，1台。
26
马沸炉：SK2-2-12，1台。
*27
隔离式安全栅：SB3041输入式，1台。
*28
隔离式安全栅：SB3045输出式，1台。
*29
齐纳式安全栅，SZ787H 1台。
30
空气压缩机：静音式，1台。
31
赔偿导线：和所用热电偶配套，10m。
32
数字万用表：VC9801A（胜利），1只。
33
导线（0.3）20米；（0.5）20米。
34
及导压管、管接头若干。
35
智能仪表终端：BT200-N-00，1只。
36
实训工具-1套。
37
实训资料-1套。
38
电脑：联想 启天M6900 电脑：G31主板/E5200/内存：2G DDR2/Intel芯片组/硬盘 SATAⅡ250G 7200转/512M独立显卡/集成声卡/集成千兆网卡/DVD光驱/防水抗菌键盘/USB光电鼠标套装、耳麦、鼠标垫/前二后四USB端口/黑色外观//提供5*8*3无偿上门维修服务/MTBF大于10万小时/19英寸WLCD液晶屏/机箱安全锁孔/ 正版WINDOWS XP操作系统带介质，1台。
3
复杂型化工自动化仪表实训装置
2套
1
电磁流量计：测量范围：0.2～6m3/h， 精度：5%；输出信号：4～20mA；DN10；法兰连接，1套。

2
孔板流量计：DN10、法兰连接、配SP1151差压变送器，1套。
3
差压变送器：测量范围：0～10.0kPa；输出信号：4～20mA；带HART智能总线；1套。
4
压力变送器：测量范围：0～10.0kPa，输出信号：4～20mA，1套。
5
压力变送器：测量范围：0～50kPa，输出信号：4～20mA，1套。
6
PT100温度传感器：分度号：Pt100三线制，测量范围：0～100℃，保护管：304不锈钢φ6，L=100mm，固定：M16×1.5外螺纹，1套。
7
PT100温度传感器：分度号：Pt100三线制测量范围：0～100℃，保护管：304不锈钢φ6，500mm，固定：M16×1.5外螺纹，L=500mm，1套。
8
CU50温度传感器：分度号：CU50，测量范围：0～100℃，保护管：304不锈钢φ6，300mm，固定：M16×1.5外螺纹，1套。
9
PT100温度传感器：分度号：Pt100三线制 配温度变送4~20mA，测量范围：0～100℃，保护管：304不锈钢φ6，300mm，固定：M16×1.5外螺纹，1套。
10
热电偶：配热电偶温度变送器 4~20mA，测量范围：0～100℃，保护管：304不锈钢φ6，100mm，1套。
11
调整切断阀：公称通径：DN20，流量系数Kv=3.0，阀芯特征：线性，阀芯：不锈钢，阀体：不锈钢，控制信号：4~20mA 供电：220VAC，连接方法：法兰连接DN20,PN0.6，1套。
12
气动调整切断阀：公称通径：DN20，流量系数Kv=3.0，阀芯特征：线性，阀芯：不锈钢，阀体：不锈钢，控制信号：4~20mA 供电：220VAC，连接方法：法兰连接DN20,PN0.6，带阀门定位器，1套。
13
调压模块：控制信号：4-20mA电流信号，额定电流：25A,2.5kW阻性负载，输入：220VAC 输出:0~220VAC，2套。
14
电磁阀：工作电压:24VDC，流量口径20mm，2套。
15
就地液位显示表：磁翻板液位计，玻璃转子液位计，2套。
16
就地压力显示表：电节点压力显示表，1套。
17
就地温度显示表：双金属温度计，1套。
18
调整阀配件选择：直通单座阀、套筒调整阀、双座调整阀、实施机构、阀门定位器等，1套。
*19
优异仪表控制系统：工业真彩液晶可编程多回路控制器（要求品牌：横河、SUPCON、Honeywell），精度：0.5%FS【有3旅程序控制、4路PID控制、16路模拟量万能通道、含有统计显示功效】，1套。
20
控制台尺寸：1200*750*1460，包含标准信号面板、标准控制面板、预留面板。1套。
21
电脑：联想 启天M6900 电脑：G31主板/E5200/内存：2G DDR2/Intel芯片组/硬盘 SATAⅡ250G 7200转/512M独立显卡/集成声卡/集成千兆网卡/DVD光驱/防水抗菌键盘/USB光电鼠标套装、耳麦、鼠标垫/前二后四USB端口/黑色外观//提供5*8*3无偿上门维修服务/MTBF大于10万小时/19英寸WLCD液晶屏/机箱安全锁孔/ 正版WINDOWS XP操作系统带介质，1台。
*22
和全国石油和化工行业职业技能竞赛——化工仪表维修工技能竞赛指定JX-300XP集散控制系统连接组成试验系统。
4

*JX-300XP DCS系统

1套
1
工业标准机柜XP202、（800*600*2100）带玻璃门 1套

2
I/O机笼标准套件XP211 1套
3
数据转发卡 XP233 2套
4
主控制卡标准套件 XP243 2套
5
电源箱机笼 XP251 1套
6
电源XP251-1 2套
全国石油和化工行业职业技能竞赛——化工仪表维修工技能竞赛指定JX-300XP集散控制系统。
7
6路电压信号输入卡 XP314 9套
8
6路电流信号输入卡 XP313 2套
9
4路模拟量输出卡 XP322 3套
10
4路频率输入卡件 XP335 1套
11
4路热电阻信号输入卡件 XP316 1套
12
I/O端子板 XP520 8块
13
集线器（系统公用部件）SUP2118M 2套
14
通讯电缆 若干
15
空气开关 C65N -2P-D/10A 5套
15
试验信号连接线 连接控制和对象之间信号 1套
16
操作站运行软件 实时监控软件（AdvanTrol）、数据服务软件（AdvRTDC）、数据通信软件（AdvLink）、报警统计软件（AdvHisAlmSvr）、趋势统计软件（AdvHisTrdSvr）、ModBus数据连接软件(AdvMBLink)、OPC数据通信软件（AdvOPCLink）、OPC服务器软件（AdvOPCServer）、网络管理和实时数据传输软件（AdvOPNet）、历史数据传输软件（AdvOPNetHis））XP111 4套
17
工程师站组态软件包含用户授权管理软件（SCReg）、系统组态软件（SCKey）、图形化编程软件（SCControl）、语言编程软件（SCLang）、步骤图制作软件（SCDrawEx）、报表制作软件（SCFormEx）、二次计算组态软件（SCTask）、ModBus协议外部数据组态软件（AdvMBLink）1套
18
S
