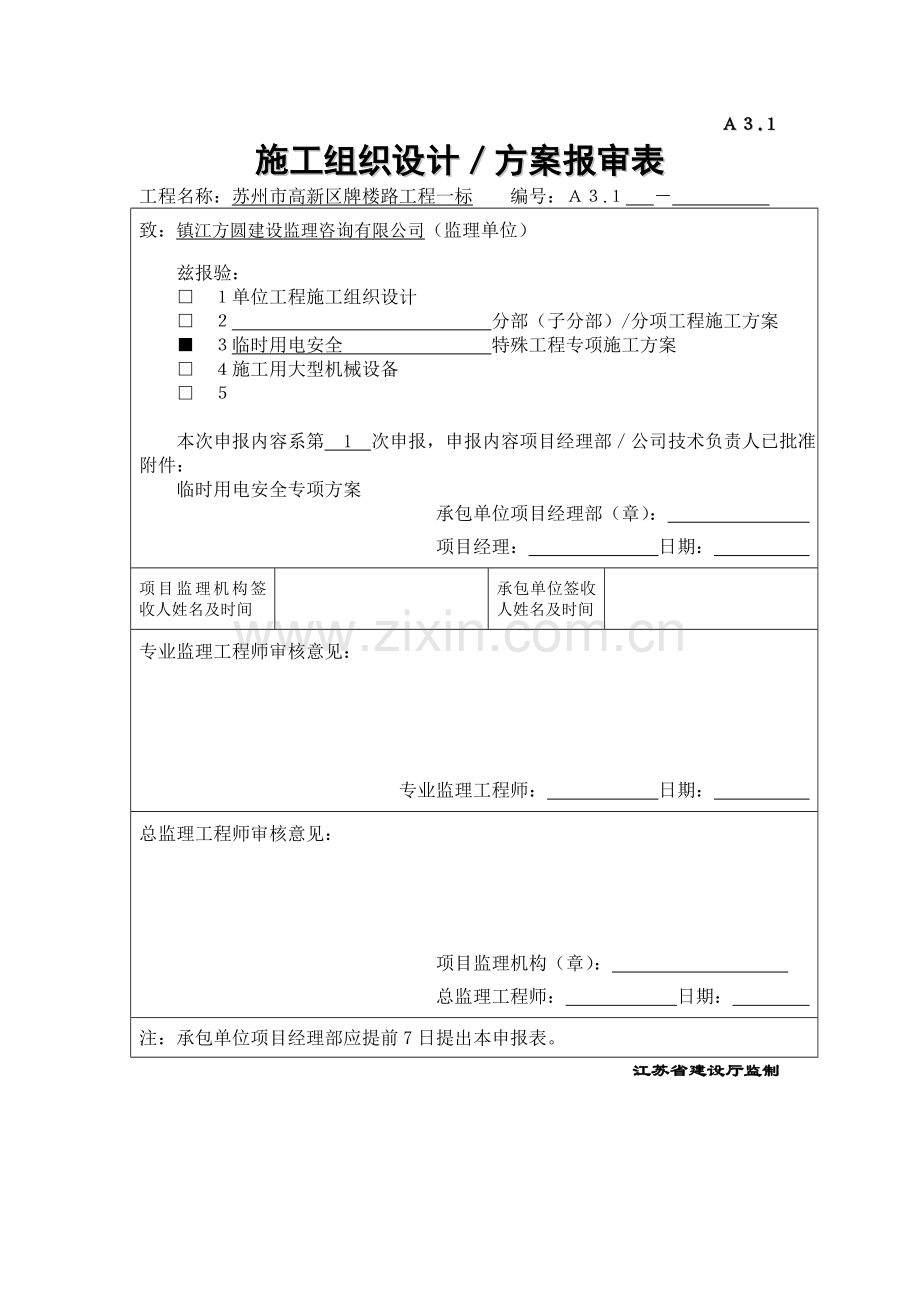

　　　　　　　　　　　　　　　　　　　　　　　　　Ａ３.１
施工组织设计／方案报审表
工程名称：苏州市高新区牌楼路工程一标　　编号：Ａ３.１　 －　 　 　
致：镇江方圆建设监理咨询有限公司（监理单位）
　　兹报验：
　　□　１单位工程施工组织设计
　　□　２　　　　　　　　　　 　 分部（子分部）/分项工程施工方案
　　■　３临时用电安全　　　 特殊工程专项施工方案
　　□　４施工用大型机械设备
□ ５

　　本次申报内容系第 1 次申报，申报内容项目经理部／公司技术负责人已批准。
附件：
临时用电安全专项方案
　　　　　　　　　　　　 承包单位项目经理部（章）：　　　　 　　　　
　　　　　　　　　　　　 项目经理：　　　　　　　日期：　　 　
项目监理机构签收人姓名及时间

承包单位签收人姓名及时间

专业监理工程师审核意见：

专业监理工程师： 日期：　　
总监理工程师审核意见：

项目监理机构（章）：
总监理工程师：　　 　日期：　　
注：承包单位项目经理部应提前7日提出本申报表。
　　　　　　　　　　　　　　　　　　　　　江苏省建设厅监制
苏州市高新区牌楼路工程一标

临
时
用
电
安
全
专
项
方
案

苏州市政工程集团有限公司
苏州市高新区牌楼路工程一标项目部
2009年3月

一、 供电位置及方向
牌楼路工程一标由南向北走向，高压杆由下应线专用箱式200KV变压器供电，接入道路临时配电箱，配电箱采用100A、60A、30A三种。因为桥梁施工用电量过大又防止施工时停电，所以桥梁段施工配备100KW发电机组2台，采用单独使用，以免发生意外。高压线路沿着牌楼路工程方向通过，对施工不会产生很大的影响，只是在桥两侧会对钻孔灌注桩施工产生影响。
二、 桥梁施工用电
桥梁施工采用GPS-15型钻机2台，每台功率37KW，3PN泥浆泵2台，每台功率22KW，7.5KW泥浆泵2台，合计功率为133KW；夜间施工照明用电为21KW，电焊机2台，每台功率为15KW，生活用电为24KW，总计功率为208KW。
三、 导线选择
为了方便临时电线的架设，一路从发电机接出采用50mm2电缆地敷式供于桥梁施工，一路从变压器接出采用25mm2五芯铜芯线架空，用于道路施工。
四、 配电箱
采用电缆接入式立式标准配电箱（具有CCC标识的产品）防雨装置采用固定户外立式；电杆上配电箱底距地面（基准面）高度为1.3米，并采用三相五线制标准，配电箱外壳采用绿、黄双色线进行重复接地并于PE线联接，互不牵制、独立运作。落户箱内也装有漏电保护开头，使用的设备同样也装有漏电保护开头，形成三级保护。
五、 架空供电及电缆供电
架空供电电杆采用8米长杉木杆，用6×6横担，白绝缘子；过河及施工通道架空电线最大弧垂直于地面处的最小垂直距离不低天6米，以免被工程车挂断；转角用扳线桩拉紧，扳线与地面的角度一般为35°～45°之间（根据架空线档距及长度进行选择），并采用TN-S系统。
电缆布线形式：电缆采用五芯电缆进行管穿埋设，并用黄砂覆盖保护，以免压坏后造成触电事故。
六、 夜间施工
固定灯采用白色金属卤化物或镝灯照明，固定在金属架上，并有可靠接地装置、独立开关。
移动式采用碘钨灯（单相电照明），灯线采用三芯，其中一芯用于外壳接在保护，灯架采用绝缘木杆或竹杆，严禁用金属杆，以确保施工用电的安全。
七、 用电设备
所有用电设备（钻机、搅拌机、电焊机、水泵、钢筋切断机等）外壳必须与PE线进行可靠的连接。固定设备外壳除与PE线连接外，再用地线棒进行接地，形成重复接地，并有可靠的保护网，以免绝缘破坏或老化引起触电事故。定期测量接地电阻，每半月试验一次漏电开关，以保证安全生产。
为确保安全生产，未持证电工不准装接电气设备，任何人不得玩弄电气设备和开关，在维修线路时严格遵守电气检修制度（挂牌、设检、有明显断路点等），重点部位应有专人监护，不准使用绝缘损坏或绝缘老化的电气设备，严禁使用倒顺开关。
八、 临时房内（生活用房）不准使用电炉或灯泡取暖，不准用电热快烧开水，不准用水冲洗电气设备。
投入本工程的主要施工机械表 附表1
机械名称
规格、型号
单位
数量
到场日期
备注
钻机
GPS-15
台
2
2009.3

搅拌机
JZ350
台
2
2009.3
拌制零星砼用
电焊机
30/50KW
台
5
2009.3

挖掘机
1m3KATO
台
5
2009.3

泥浆泵
3HP
台
8
2009.3

发电机组
100KW
套
2
2009.3
桥梁使用
汽车吊
50T
辆
1
2009.3

振动压路机
16CA
辆
2
2009.3

压路机
18T
辆
1
2009.3

潜水泵
QY.QX.QS
台
14
2009.3
