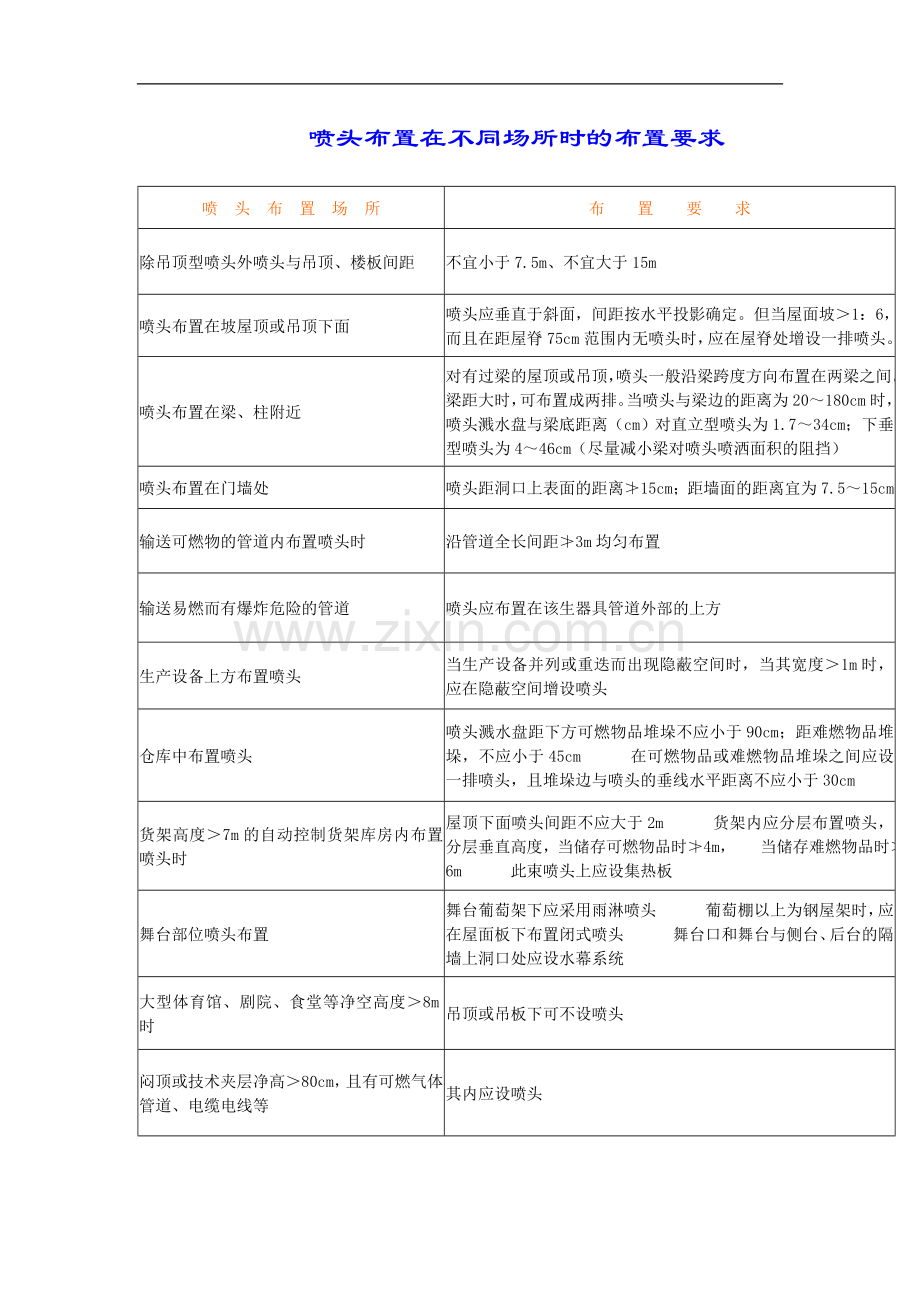

喷头布置在不同场所时的布置要求

喷　头　布　置　场　所
布　　置　　要　　求
除吊顶型喷头外喷头与吊顶、楼板间距
不宜小于7.5m、不宜大于15m
喷头布置在坡屋顶或吊顶下面
喷头应垂直于斜面，间距按水平投影确定。但当屋面坡＞1：6，而且在距屋脊75cm范围内无喷头时，应在屋脊处增设一排喷头。
喷头布置在梁、柱附近
对有过梁的屋顶或吊顶，喷头一般沿梁跨度方向布置在两梁之间。梁距大时，可布置成两排。当喷头与梁边的距离为20～180cm时，喷头溅水盘与梁底距离（cm）对直立型喷头为1.7～34cm；下垂型喷头为4～46cm（尽量减小梁对喷头喷洒面积的阻挡）
喷头布置在门墙处
喷头距洞口上表面的距离≯15cm；距墙面的距离宜为7.5～15cm
输送可燃物的管道内布置喷头时
沿管道全长间距≯3m均匀布置
输送易燃而有爆炸危险的管道
喷头应布置在该生器具管道外部的上方
生产设备上方布置喷头
当生产设备并列或重迭而出现隐蔽空间时，当其宽度＞1m时，应在隐蔽空间增设喷头
仓库中布置喷头
喷头溅水盘距下方可燃物品堆垛不应小于90cm；距难燃物品堆垛，不应小于45cm　　　在可燃物品或难燃物品堆垛之间应设一排喷头，且堆垛边与喷头的垂线水平距离不应小于30cm
货架高度＞7m的自动控制货架库房内布置喷头时
屋顶下面喷头间距不应大于2m　　　货架内应分层布置喷头，分层垂直高度，当储存可燃物品时≯4m， 当储存难燃物品时≯6m　　 此束喷头上应设集热板
舞台部位喷头布置
舞台葡萄架下应采用雨淋喷头　　　葡萄棚以上为钢屋架时，应在屋面板下布置闭式喷头　　　舞台口和舞台与侧台、后台的隔墙上洞口处应设水幕系统
大型体育馆、剧院、食堂等净空高度＞8m时
吊顶或吊板下可不设喷头
闷顶或技术夹层净高＞80cm，且有可燃气体管道、电缆电线等
其内应设喷头
装有自动喷头水灭火系统的建筑物、构筑物，与其相连的专用铁路线月台、通廊
应布置喷头
装有自动喷头水灭火系统的建筑物、构筑内：宽度＞80cm挑廊下；宽度＞80cm矩形风道式D＞1m圆形风道下面
应布置喷头
自动扶梯或螺旋梯穿楼板部位
应设喷头或采用水幕分隔
吊顶、屋面板、楼板下安装边墙喷头时
要求在其两侧1m和墙面垂直方向2m范围内不应设有障碍物　　　喷头与吊顶、楼板、屋面板的距离应为10～15cm，距边墙距离应为5～10cm
沿墙布置边墙型喷头
沿墙布置为中危险级时，每个喷头最大保护面积为8m2；轻危险级为14 m2。中危险级时喷头最大间距为3.6m；轻危险级为4.6m　　　房间宽度＞3.6m可沿房间长向布置一排喷头；3.6～7.2m时应沿房间长向的两侧各布置一排喷头；＞7.2m房间除两侧各布置一排边墙型喷头外，还应按《建筑给水排水工程》第四版附录4－3要求布置标准喷头
