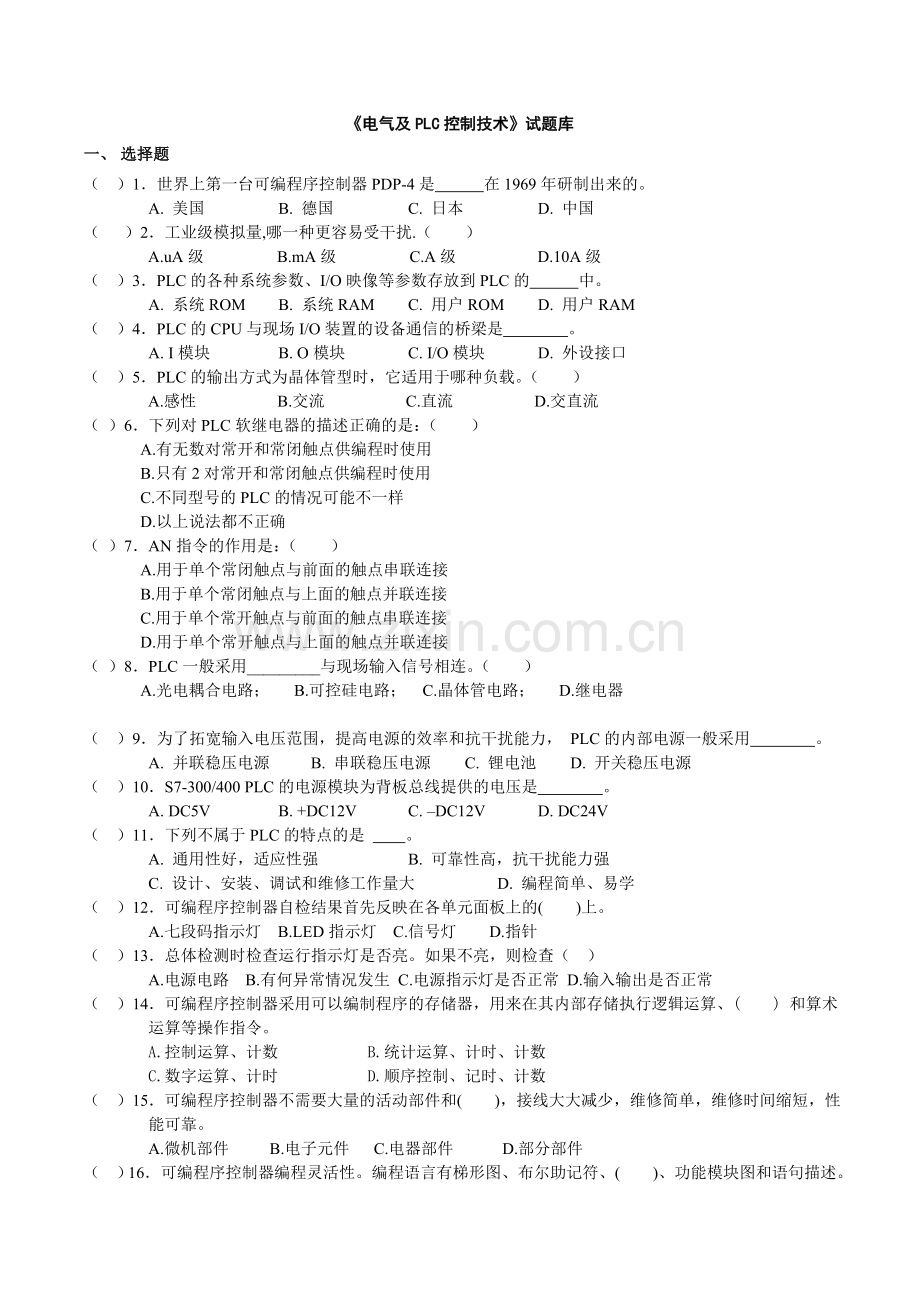

电气及PLC控制技术试题库一、 选择题（ ）1世界上第一台可编程序控制器PDP-4是 在1969年研制出来的。A. 美国B. 德国C. 日本D. 中国（ ）2工业级模拟量,哪一种更容易受干扰.（）A.uA级 B.mA级 C.A级 D.10A级（ ）3PLC的各种系统参数、I/O映像等参数存放到PLC的中。A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM（ ）4PLC的CPU与现场I/O装置的设备通信的桥梁是。A. I模块B. O模块C. I/O模块D. 外设接口（ ）5PLC的输出方式为晶体管型时，它适用于哪种负载。（）A.感性 B.交流 C.直流 D.交直流（ ）6下列对PLC软继电器的描述正确的是：（）A.有无数对常开和常闭触点供编程时使用 B.只有2对常开和常闭触点供编程时使用 C.不同型号的PLC的情况可能不一样 D.以上说法都不正确（ ）7AN指令的作用是：（）A.用于单个常闭触点与前面的触点串联连接B.用于单个常闭触点与上面的触点并联连接C.用于单个常开触点与前面的触点串联连接D.用于单个常开触点与上面的触点并联连接（ ）8PLC一般采用_与现场输入信号相连。（）A.光电耦合电路； B.可控硅电路； C.晶体管电路； D.继电器（ ）9为了拓宽输入电压范围，提高电源的效率和抗干扰能力， PLC的内部电源一般采用。A. 并联稳压电源 B. 串联稳压电源 C. 锂电池D. 开关稳压电源（ ）10S7-300/400 PLC的电源模块为背板总线提供的电压是。A. DC5VB. +DC12VC. DC12VD. DC24V（ ）11下列不属于PLC的特点的是 。A. 通用性好，适应性强B. 可靠性高，抗干扰能力强C. 设计、安装、调试和维修工作量大 D. 编程简单、易学（ ）12可编程序控制器自检结果首先反映在各单元面板上的()上。A.七段码指示灯 B.LED指示灯 C.信号灯 D.指针（ ）13总体检测时检查运行指示灯是否亮。如果不亮，则检查（ ）A.电源电路 B.有何异常情况发生 C.电源指示灯是否正常 D.输入输出是否正常（ ）14可编程序控制器采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、() 和算术运算等操作指令。A.控制运算、计数 B.统计运算、计时、计数C.数字运算、计时 D.顺序控制、记时、计数（ ）15可编程序控制器不需要大量的活动部件和()，接线大大减少，维修简单，维修时间缩短，性能可靠。A.微机部件 B.电子元件 C.电器部件 D.部分部件（ ）16可编程序控制器编程灵活性。编程语言有梯形图、布尔助记符、()、功能模块图和语句描述。A.安装图 B.原理图 C.功能表图 D.逻辑图（ ）17可编程序控制器通过编程，灵活地改变其控制程序，相当于改变了继电器控制的() 线路。A.主、控制 B.控制 C.软接线 D.硬接线（ ）18按组成结构形式、容量和功能分，S7-300属于 。A. 小型中档整体式 B. 小型高档模块式C. 大/中型高档整体式 D. 大/中型高档模块式（ ）19在一个程序中，同一地址号的线圈()次输出，且继电器线圈不能串联只能并联。A.只能有一 B.只能有二 C.只能有三 D无限（ ）20下列那项属于双字寻址（ ）。A.QW1 B.V10 C.IB0 D.MD28（ ）21工业中控制电压一般是多少伏（ ）A.24V B.36V C.110V D.220V（ ）22步进电机的控制脉冲的电压一般是多少( )V.A.DC24V B.DC12V C.DC5V D.AC220V（ ）23可编程序逻辑控制器PLC产生于1969年，最初只具备逻辑控制、定时、计数等功能，主要是用来取代（）A.手动控制 B.自动控制 C.继电接触器控制 D.交直流控制（ ）24在梯形图中用于将串联电路块进行并联连接的栈装载或指令是（）A.ON B.LDN C.ALD D.OLD（ ）25PLC程序中, 手动程序和自动程序需要（ ）A.自锁 B.互锁 C.保持 D.联动（ ）26如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生（ ）A.电机仍然精确运行B.丢失脉冲,不能精确运行C.电机方向会变化D.电机方向不变（ ）27触摸屏通过哪种方式与PLC交流信息（ ）A.通讯 B.I/O信号控制 C.继电连接 D.电气连接（ ）28输入采样阶段，PLC的CPU对各输入端子进行扫描，将输入信号送入 。A. 外部I存储器（PI）B. 累加器（ACCU）C. 输入映像寄存器（PII）D. 数据块（DB/DI）（ ）29每一个PLC控制系统必须有一台 ，才能正常工作。A. CPU模块 B. 扩展模块 C. 通信处理器 D. 编程器（ ）30S7-300 PLC通电后，CPU面板上“BATF”指示灯亮，表示 。A. 程序出错 B. 电压低 C. 输入模块故障 D. 输出模块故障（ ）31S7-300 PLC驱动的执行元件不工作，PLC的CPU面板上指示灯均正常，而输入、输出指示灯不亮，这时可判断故障出在 。A. 程序错误 B. CPU模块上 C. 输入线路上 D. 输出线路上（ ）32S7-300/400 PLC在启动时要调用的组织块是。A. OB1B. OB35C. OB82D. OB100（ ）33S7-300 PLC可以扩展多达个机架，个模块。A. 1，7B. 4，32C. 4，44D. 21，300（ ）34接口模块IM360只能放在S7-300的。A.0号机架的3号槽B. 任意机架的3号槽C. 0号机架的1号槽D. 任意机架的1号槽（ ）35触摸屏实现数值输入时, 要对应PLC内部的（ ）A输入点X B.输出点Y C.数据存贮器 D.定时器（ ）36触摸屏是用于实现替代哪些设备的功能（ ）A.传统继电控制系统 B.PLC控制系统C.工控机系统 D.传统开关按钮型操作面板（ ）37触摸屏实现换画面时, 必须指定（ ）A.当前画面编号 B.目标画面编号 C.无所谓 D.视情况而定（ ）38可编程序控制器采用大规模集成电路构成的微处理器和()来组成逻辑部分。A.运算器 B.控制器 C.存储器 D.累加器（ ）39辅助继电器、计时器、计数器、输入和输出继电器的触点可使用()次。A.一 B.二 C.三 D.无限（ ）40在输出扫描阶段，将（ ）寄存器中的内容复制到输出接线端子上。A.输入映象 B.输出映象 C.变量存储器 D.内部存储器（ ）41可编程序控制器采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、时、计数和算术运算等()指令。A.控制 B.基本 C.操作 D.特殊（）42可编程序控制器在硬件设计方面采用了一系列措施，如对干扰的()。A.屏蔽、隔离和滤波 B.屏蔽和滤波 C.屏蔽和隔离 D.隔离和滤波（ ）43若梯形图中某一输出过程映像位Q的线圈“断电”，对应的输出过程映像位为状态，输出刷新后，对应的硬件继电器常开触点。A. 0，断开B. 0，闭合C. 1，断开D. 1，闭合（ ）44S7-300 每个机架最多只能安装个信号模块、功能模块或通信处理模块。A. 4B. 8C. 11D. 32（ ）45PLC中CPU状态指示灯的作用不包括下列那一种（ ）。A.显示CPU的电源接通与否 B.显示是否有信号输入C.显示CPU的运行情况 D.显示CPU的停止信息（ ）46（ ）又称中间继电器。A.输入继电器 B.内部存储器 C.变量继电器 D.特殊存储器（ ）47触摸屏不能替代传统操作面板的哪个功能？（ ）A.手动输入的常开按钮 B.数值指拔开关 C.急停开关 D.LED信号灯（ ）48提供一个周期是1秒钟，占空比是50%的特殊存储器位是（ ）。A.SM0.3 B.SM0.4 C.SM0.5 D.SM0.0（ ）49CPU224型PLC共有（ ）个计数器。A.64 B.255 C.256 D.128（ ）50CPU224型PLC扩展I/O点数为（ ）。A.8/2 B.14/10 C.16/16 D.8/16（ ）51CPU224型PLC的布尔指令执行时间为（ ）。A.1.2us B.0.37us C.0.8us D.1.0us（ ）52CPU22X系列PLC对应24VDC输入时的额定电流为（ ）。A.7mA B.4mA C.1mA D.5mA（ ）53顺序控制继电器用字母（ ）来表示的。A.字母Q B.字母S C.字母M D.字母V（ ）54TONR是（ ）定时器。A.电延时 B.断电延时 C.有记忆通电延时 D.有记忆断电延时（ ）55将16位的数字量按比例转换为电压或电流模拟信号的是（ ）存储器。A.模拟量输入 B.模拟量输出 C.累加器 D高速计数器（ ）56可编程控制器的最小系统一般由 几个主要部分构成。A.中央处理单元CPU、存储器、I/O接口、定时器计数器、中断系统等。B.CPU单元和编程器C.CPU单元、I/O扩展单元、IO链接单元、扩展存储器单元及输入/输出设备。D.中央处理单元CPU、存储器、外部设备接口、编程器（ ）57S7-300 电源模块、CPU模块和接口模块的安装插槽号顺序是。A. 1、2、3B.3、2、1C. 1、3、2D. 2、3、1（ ）58S7-300中央机架的4号槽的16点数字量输出模块占用的字节地址为。A. IB0和IB1B. IW0C. QB0和QB1D. QW0（ ）59MW0是位存储器中的第1个字，MW4是位存储器中的第 个字。A.1B.2 C.3D.4（ ）60WORD（字）是16位 符号数，INT（整数）是16位 符号数。A.无，无B.无，有 C.有，无D.有，有（ ）61 是MD100中最低的8位对应的字节。A.MB100B.MB101 C.MB102D.MB103（ ）62“S5T#5s_200ms”表示。A.16位S5TIME型数据B.16位TIME型数据C.32位S5TIME型数据D.32位TIME型数据（ ） 63通电延时定时器的SD线圈()时开始定时，定时时间到,当前时间值为()。A.通电，0B.通电，预设值TVC.断电，0D.断电，预设值TV（ ）64定时期间如果SD线圈断电，定时器的当前时间，线圈重新通电时，又从开始定时。A.清0，预设值TVB.清0，当前值C.保持不变，预设值TVD.保持不变，当前值（ ）65在加计数器的设置输入S端的，将PV端指定的预置值送入计数器值。A.高电平B.低电平 C.上升沿D.下降沿（ ）66是系统功能。A.FC10B.FB20 C.SFC30 D.SFB40（ ）67是功能块。A.FC10B.FB20 C.SFC30 D.SFB40（ ）68STEP 7的标准版配置了哪3种基本的编程语言。A.STL、FBD、LADB.SFC、LAD、STLC.STL、LAD、GraphD.CFC、LAD、STL（ ）69如果没有中断，CPU循环执行。A. OB1B.OB100 C.OB82D.OB35（ ）70生成程序时，自动生成的块是。A.OB100B.OB1 C.FC1D. FB1（ ）71.下面电器不属于手动电器的是 。 A 按钮 B 组合开关 C 接触器 D 刀开关（ ）72.下面不属于电磁式继电器结构组成部件的是 。 A 铁心 B 线圈 C 触点 D 灭弧罩（ ）73.在电气原理图中，热继电器用 符号来表示。 A KR B FR C QF D SQ（ ）74.下面那个触点不是通电延时型时间继电器的触点。 A B C D（ ）75.电压继电器的线圈与电流继电器的线圈相比，具有的特点是 。 A 电压继电器的线圈与被测电路串联 B 电压继电器的线圈匝数多，导线细，电阻大C 电压继电器的线圈匝数少，导线粗，电阻小 D 电压继电器的线圈匝数少，导线细，电阻大二、 判断题（）1PLC设计的核心思想之一是用计算机代替继电器器控制盘。（）2由于PLC的输入/输出电平可与外部装置直接连接，因此可用来直接驱动380V的交流接触器。（）3PLC由输入部分、输出部分和控制器三部分组成。（）4PLC主要由CPU模块、存储器模块、电源模块和输入/输出接口模块五部分组成。（）5PLC的存储器分为系统存储器和用户存储器，其中系统存储器为ROM或E2PROM结构，而用户存储器主要为RAM结构。（）6电源模块只有短路保护功能，不包括掉电保护电路和后备电池电源。（）7RS232C是全双工串行通信接口，而RS485是半双工并行通信接口。（）8外设接口是PLC实现人机对话和机机对话的通道。（）9S7-200 PLC属于小型高档模块式结构。（）10S7-300 PLC属于中型高档模块式结构。（）11S7-400 PLC属于大型高档模块式结构。（）12PLC的可靠性高，抗干扰能力强，通用性好，适应性强。（）13PLC采用循环扫描工作方式，集中采样和集中输出，避免了触点竞争，大大提高了PLC的可靠性。（）14PLC执行用户程序过程中与外界隔绝，因而实时性差。（）15SM321模块可用在S7-300系列的PLC中，也可用在S7-400系列的PLC中。（）16与DCS比较，PLC主要用在开关量逻辑控制，而对闭环过程控制的处理能力比较差。（）17与计算机比较，PLC的标准化程度比较低。（）18SM323是S7-400的数字量输入输出模块。（）19S7-400的CR机架上可多达4个CPU。（）20S7-300 PLC没有插槽限制，因此信号模块可以插在411号槽的任意位置，前面可空出槽。（）21S7-400 PLC没有插槽限制，因此信号模块可以插在4号槽以后的任意位置，前面可空出槽。（）22 DI/DO模块上的每个输入和输出都有用于诊断的LED指示灯，LED显示的是现场过程状态。（）23在激活“Monitor”和“Modify”功能时，与CPU的在线连接可以不建立。（）24L#43393表示16位有符号整数。（）25ARRAY用来定义相同元素类型的元素组，STRUCT用来定义不同元素类型的元素组。（）24S7-300和S7-400均有两个32位的累加器，用来处理字节、字和双字。（）25S5定时器的定时器字由3位BCD时间值（0999）和时基组成，时基有四种。（）26PLC的RS触发器功能和电子RS触发器完全一样，都是S端有效触发器置1，R端有效复位。（）27标号最多有4个字符，第一个字符必须是字母或下划线。（）28S7-300/400的跳转指令只能在同一逻辑块内跳转，且只能向前跳，不允许向后跳。（）29MOVE指令框中有EN和ENO，而CMP指令框中无EN和ENO。（）30程序段“L MW12/ITD /DTR/ T MD26”是用来将存放在MW16中的16位整数转换为32位实数的程序。（）31功能块FB要带背景数据块，而系统功能块SFB可不带背景数据块。（）32形式参数在声明表中定义，而实际参数变量在符号表中定义。（）33形式参数是只能在当前块中使用的局部变量，用“”标记。（）34实际参数是在整个程序中都可调用的全局变量，用标记。（）35背景数据块只能指定给唯一的功能块，而同一个功能块可以和多个背景数据块建立赋值关系。（）36背景数据块和功能块/系统功能块是一一对应的关系。（）37背景数据块中的数据与指定功能块的变量声明表中的数据完全一样。（）38可以通过修改变量声明表中的初始值来修改背景数据块中的对应数据初始值。（）39在用户程序中可以调用、编写或修改SFC和SFB。（）40中断源只能来自I/O模块的硬件中断。（）41用户生成的变量表在调试用户程序时用于监视和修改变量。（）42项目下可以用多个程序，而CPU下只能有一个程序。（）43在梯形图、功能块图、语句表等编程语言中，都可以使用绝对地址或符号地址来显示输入/输出地址、参数和块。（）44在参考数据I/Q/M赋值表中，符号“”表示该地址未被访问，可以自由使用。（）45功能FC没有背景数据块，不能给功能的局部变量分配初始值。（）46如果调用功能块FB时，没有给形参赋以实参，功能块就调用背景数据块中形参的数值。（）47与功能块FB相比较，FC需要配套的背景数据块DB。（）48OB10经OB1调用后才能执行。（）49SFC32是系统功能，打开路径为：LibrariesStandardSystem Function Blocks。（）50FC3是系统功能，打开路径为：LibrariesStandardIEC Function Blocks。（）51用SIMATIC重新接线时，必须关闭LAD/STL/FBD Editor以便确实没有块在处理。（）52用“符号优先”重新接线时，只要打开块文件夹的对象属性窗口的“Address Priority”标签，选择属性“Symbol has priorityFor all accesses”，然后通过符号表，匹配新地址的绝对地址。三、 填空题1. 熔断器作为短路保护的电器，它是 （并接、串接）于被保护电路中的。2. 电气原理图一般分为 和 两部分画出。3. 三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有： 、 、 等。4. 接触器按 通过电流的种类，分为直流、交流两种。5. 电器按电压等级可分为两类，即 电器和 电器。6. 电器一般都具有两个基本部分：感测部分和执行部分。对有触点的电磁式电器，感测部分大都是 ，而执行部分则为 。7. 常开触点又可以称为 触点，常闭触点又可以称为 触点。8. 速度继电器是用来反映 转速 和 转向 的自动电器。9. 异步电动机常用的电气制动方式主要有 制动和 制动。10. 周期循环扫描是PLC工作方式的一大特点，一个循环扫描周期包括公共处理、 、 和 四个阶段。11. PLC替代继电器控制系统电路图的 电路部分 。12. 子程序可以嵌套，嵌套深度最多为 层。13. MW0是位储存器中的第一个字，MW4是位储存器中的第 个字。14. S7300的每个机架最多只能安装个信号模块、功能模块或通信处理器模块，最多可以增加个扩展机架。电源模块总是在中央机架的1号槽，CPU模块只能在号槽，接口模块只能在号槽。四、 问答题1.什么是可编程控制器？答：可编程序控制器（Programmable Controller）：可通过编程或软件配置改变控制对策的控制器。是一台专业环境应用而设计制造的计算机。它具有丰富的输入输出接口，并且具有较强的驱动能力。2.可编程控制器是如何分类的？简述其特点。答：一体化紧凑型PLC：电源，CPU中央处理系统，I/O接口都集成在一个机壳内。标准模块式结构化PLC：各种模块相互独立，并安装在固定的机架上，构成一个完整的PLC应用系统。3.简述可编程控制器的工作原理，如何理解PLC的循环扫描工作过程？答：当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。PLC采用循环扫描的工作方式，对输入信号进行的是一次性“采样”。采用这种工作方式，在一个PLC程序循环周期内，即使实际输入信号状态发生变化，也不会影响到PLC程序的正确执行，从而提高了程序执行的可靠性。用户程序通过编程器或其他输入设备存放在PLC的用户存储器中。当PLC开始运行时，CPU根据系统监控程序的规定顺序，通过扫描，可完成各输入点状态采集或输入数据采集，用户程序的执行，各输出点状态的更新，编程器键入响应和显示器更新及CPU自检等功能。PLC的扫描可按固定顺序进行，也可按用户程序规定的顺序执行。4s7-300有几种形式的定时器？脉冲定时器和扩展脉冲定时器有何区别？答：共有5种定时器指令，它们是：S_PULSE（脉冲定时器）、S_PEXT（扩展脉冲定时器）、S_ODT（接通延时定时器）、S_ODTS（保持型接通延时定时器）、S_OFFDT（断电延时定时器）。区别：S_PULSE（脉冲定时器）的工作特点为：输入为1，定时器开始计时，定时位为1；计时时间到，定时器停止工作，定时位为0。如在定时时间未到时，输入变为0，则定时器停止工作，定时器位为变为0。S_PEXT（扩展脉冲定时器）的工作特点为：输入从01时，定时器开始工作计时，定时器位为1；定时时间到，定时器位为0。在定时过程中，输入信号断开不影响定时器的计时（定时器继续计时）。5用线圈表示的定时器与用功能框表示的定时器有何区别？答：用线圈表示的定时器一般接在网络的最后；（如下图：）用方框表示的定时器后面还有一个输出端，可以控制通断。（如下图：）6S7-300的计数器有几种计数方式？答：计数方式可分为：1. 连续计数，计到上限时跳到下限重新开始。2. 一次计数，计到上限时跳到下限等待新的触发。3. 周期计数，从装载值开始计数，到可设置上限时跳到装载值重新计数。7 STEP7中有哪些逻辑块？答：逻辑块包括功能块FB、FC，组织块OB，系统功能块SFB、SFC。 8功能FC和功能块FB有何区别？答：功能块FB和功能FC都属于用户自己编程的块，功能块FB带有一个附属的背景数 据块DI。传递给FB的参数和静态变量存在背景背景数据块中，临时变量存在L数据堆栈中。功能FC没有它自己的存储区，所以必须为它内部的形式参数指定实际参数。另外，不能为FC的局域数据分配初始值。9系统功能SFC和系统功能块有何区别？答：系统功能SFC和系统功能块SFB与功能FC、功能块FB非常相似，只不过前面两者是系统自带的。系统功能块SFB要求必须为它生成背景数据块，并将其下载到CPU中作为用户程序的一部分，而系统功能SFC不需要。10共享数据块和背景数据块有何区别？答：共享数据块：又称作全局数据块，用于存储全局数据，所有逻辑块（OB、FC、FB）都可以访问共享数据块存储的信息。背景数据块：用作“私有存储器区”，即用作功能块（FB）的“存储器”。FB的参数和静态变量安排在它的背景数据块中。背景数据块不是由用户编辑的，而是由编辑器生成的。11什么是符号地址？采用符号地址有哪些好处？答：符号寻址：在符号寻址中，使用的是符号（例如： MOTOR_ON ），而不是绝对地址。在符号表中可以对输入、输出、定时器、计数器、位存储器和块定义符号。使用符号地址使得程序方便易读，即其阅读性和可理解性更高。12组织块可否调用其他组织块？答：OB 组织块由PLC的操作系统自行调用，无需用户干预，用户仅可以在OB中调用其他的FC，FB，不可调用OB。13B堆栈与L堆栈有何不同？答：局部数据堆栈简称L堆栈，是CPU中单独的存储器区，可用来存储逻辑块的局部变量（包括OB的起始信息）、调用功能FC时要传递的实际参数，梯形图程序中的中间逻辑结果等。可以按位、字节、字和双字来存取。块堆栈简称B堆栈，是CPU系统内存的一部分，用来存储被中断的块的类型、编号、优先级和返回地址；中断时打开的共享数据块和背景数据块的编号；临时变量的指针（被中断块的L堆栈地址）。14在变量声明表内，所声明的静态变量和临时变量有何区别？答：静态变量和临时变量同属于局部变量，临时变量又称作暂态变量，静态变量存储在背景数据块中，块调用结束后，其内容被保留；临时变量存储在L堆栈中，执行结束变量的值因被其它内容覆盖而丢失。15信号模块是哪些模块的总称？16硬件组态的任务是什么？五、 编程1编写PLC控制程序，使Q4.0输出周期为5s，占空比为20的连续脉冲信号。分析：采用两个定时器以及常开常闭开关来实现某个通路的循环通断，同时设置相应地定时器的定时时间，就能够满足题目要求。程序如下：当I0.0没有按下时，定时器处于复位状态，按下I0.0后，从Q4.0先灭4s，再亮1s。2设计鼓风机系统控制程序。鼓风机系统一般有引风机和鼓风机两级构成。要求： （1）按下起动按钮后首先起动引风机，引风机指示灯亮，10s后鼓风机自动起动，鼓风机指示灯亮；按下按钮后首先关断鼓风机，鼓风机指示灯灭，经20s后自动关断引风机和引风机指示灯。（2）起动按钮接I0.0，停止按钮接I0.1。鼓风机及其指示由Q4.1和Q4.2驱动，引风机及其指示由Q4.3和Q4.4驱动。 分析：使用延迟定时器来实验引风机与鼓风机的先后开启与关闭。程序如下：按下启动开关I0.0时，Q4.3与Q4.4先启动，并是先自锁功能，即使I0.0弹起，Q4.3与Q4.4也是导通的；用中间状态M0.0来启动定时器T0，即10s后来启动Q4.1和Q4.2；10s后，启动Q4.1和Q4.2；按下停止按钮I0.1后，定时器T1启动，首先Q4.1与Q4.2断开，接着经过20s后，Q4.3与Q4.4断开。3某设备有3台风机，当设备处于运行状态时，如果有2台或2台以上风机工作，则指示灯常亮，指示“正常”；如果仅有1台风机工作，则该指示灯以0.5Hz的频率闪烁，指示“一级报警”；如果没有风机工作了，则指示灯以2Hz的频率闪烁，指示“严重警报”。当设备不运转时，指示灯不亮。试用STL及LAD编写符合要求的控制程序。提示：本题要点是如何实现“一灯多用”功能。指示灯H1指示了4种状态：“正常、一级报警、严重警报、设备停止”。分析：本实验涉及到一些信号的与或的关系，并可以一用第一题中小灯闪烁的思路来实现不同频率的闪烁。（I0.0启动开关；I0.1，I0.2，I0.3表示风机，1表示正在运行，0表示不运行；Q0.0指示灯）LAD程序如下：当有2台以上的风机处于工作时，第一部分通，灯Q0.0一直亮；当只有1台风机处于工作时，第二部分通，灯Q0.0以0.5Hz的频率闪烁；当没有风机处于工作时，第三部分通，灯Q0.0以2Hz的频率闪烁；使灯以0.5Hz的频率闪；使灯以2Hz的频率闪；STL程序如下： A I 0.0 A( A I 0.1 A I 0.2 A I 0.3 O A I 0.1 A I 0.2 AN I 0.3 O A I 0.1 AN I 0.2 A I 0.3 O AN I 0.1 A I 0.2 A I 0.3 ) O( A I 0.0 A( AN I 0.1 AN I 0.2 A I 0.3 O AN I 0.1 A I 0.2 AN I 0.3 O A I 0.1 AN I 0.2 AN I 0.3 ) AN T 1 L S5T#1S SD T 0 NOP 0 NOP 0 NOP 0 A T 0 ) O( A I 0.0 AN I 0.1 AN I 0.2 AN I 0.3 AN T 3 L S5T#500MS SD T 2 NOP 0 NOP 0 NOP 0 A T 2 ) = Q 0.0 A T 0 L S5T#1S SD T 1 NOP 0 NOP 0 NOP 0 NOP 0 A T 2 L S5T#500MS SD T 3 NOP 0 NOP 0 NOP 0 NOP 04液体混合装置如图4所示，上限位、下限位和中限位液位传感器被液体淹没时为ON，阀A、阀B和阀C为电磁阀，线圈通电时打开，线圈断电时关闭。开始时容器是空的，各阀门均关闭，各传感器均为OFF。按下启动按钮后，打开阀门A，液体A流入容器，中限位开关变为ON时，关闭阀A，打开阀B，液体B流入容器。当液面到达上限位开关时，关闭阀B，电动机M开始运行，搅动液体，60s后停止搅动，打开阀C，放出混合液，当液面降至下限位开关之后再过5s，容器放空，关闭阀C，打开阀A，又开始下一周的操作。按下停止按钮，在当前工作周期的操作结束后，才停止操作（停在初始状态）。画出PLC的外部接线图和控制系统顺序功能图，设计出梯形图程序。图4 第4题图5某机床有两台三相异步电动机，要求第一台电机起动运行5s后，第二台电机自行起动，第二台电机运行10s后，两台电机停止；两台电机都具有短路、过载保护，设计主电路和控制电路。6某机床主轴工作和润滑泵各由一台电机控制，要求主轴电机必须在润滑泵电机运行后才能运行，主轴电机能正反转，并能单独停机，有短路、过载保护，设计主电路和控制电路。7一台三相异步电动机运行要求为：按下起动按钮，电机正转，5s后，电机自行反转，再过10s，电机停止，并具有短路、过载保护，设计主电
