SC- TZJX型变压器中性点间隙保护装置
技术使用说明书

保定双成电力科技有限公司

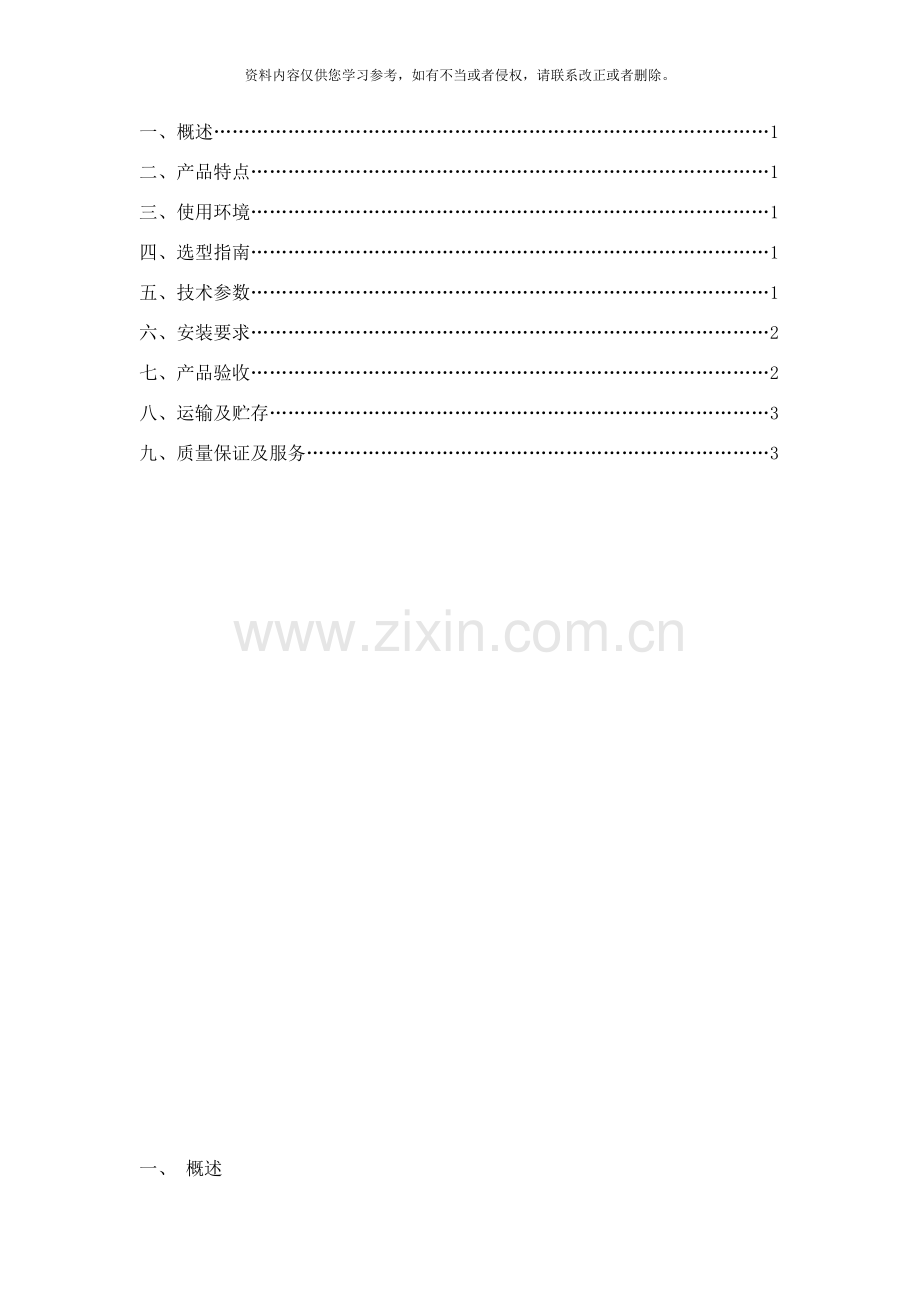

目录
一、 概述………………………………………………………………………………1
二、 产品特点…………………………………………………………………………1
三、 使用环境…………………………………………………………………………1
四、 选型指南…………………………………………………………………………1
五、 技术参数…………………………………………………………………………1
六、 安装要求…………………………………………………………………………2
七、 产品验收…………………………………………………………………………2
八、 运输及贮存………………………………………………………………………3
九、 质量保证及服务…………………………………………………………………3

一、 概述
SC-TZJX型变压器中性点间隙接地保护装置是为220kV、 110kV变压器线圈中性点接地而生产的一种保护装置。在电力系统故障中, 非对称的三相故障可分解为正序分量、 负序分量和零序分量, 二变压器线圈中性点接地通道就是零序电流途径通道, 零序保护装置就是根据零序电压和零序电流的大小有选择地切除故障元件。SC-TZJX型变压器中性点间隙接地保护装置是由单相隔离开关、 中性点避雷器、 电流互感器和放电间隙等元件组成, 以实现中性点接地或不接地两种不同的运行方式而设计的, 从而避免变压器中性点因受雷电冲击和故障引起电压升高、 对变压器绝缘早成损害。
此产品可广泛应用于电力、 石油、 化工、 冶金、 煤炭行业。
二、 产品特点
Ø SC-TZJX型变压器中性点间隙接地保护装置是集隔离开关、 氧化锌避雷器、 放电间隙和电流互感器等电气设备组合为一体的成套设备, 具有功能全、 体积小、 可靠性高、 便于安装调试等特点。
Ø SC-TZJX型变压器中性点间隙接地保护装置的间隙有棒形间隙和球形间隙两种形式, 间隙放电电压稳定, 间隙距离易于调整。
Ø 隔离开关与氧化锌避雷器可根据工程需要任意组合选配。隔离开关的操作机构可按工程需要选择, 可选配手动或电动操作机构。
Ø 使用纯铜精加工电极。
Ø 安装支架可采用无缝钢管, 具有很高的强度, 保证支架稳固性。
三、 使用环境
Ø 安装地点: 户内或户外 。
Ø 环境温度: -40℃ ～ +55℃
Ø 海拔高度: < m 。
Ø 地震烈度: 8度。
水平加速度: 0.3g
水平加速度: 0.15g
Ø 污秽等级: III级。
Ø 覆冰厚度: 10mm。
Ø 最大风速: 35m/s。
四、 选型指南
型号
电压等级( 单位 kV)
配置方案
SC-TZJX-110/220-I
110或220
间隙保护装置
SC-TZJX-110/220-II
110或220
间隙+隔离开关
SC-TZJX-110/220-III
110或220
间隙+隔离开关+避雷器
SC-TZJX-110/220-IV
110或220
间隙+隔离开关+避雷器+支撑构架

五、 技术参数
SC-TZJX型变压器中性点间隙接地保护装置的技术参数表:
产品型号
SC-TZJX-110
SC-TZJX-220
变压器额定电压 kV
110
220
变压器
中性点
耐受电压
雷电冲击耐压 kV( 峰值)
250
450
1min工频耐压 kV( 有效值)
95
200
隔离开关
型 号
GW13-72.5W
GW13-126W
额定电流 A
630
操动机构
手动机构或电动机构
氧化锌
避雷器
型 号
HY5WN-72/186
HY5WN -144/320
额定电压 kV( 有效值)
72
144
持续运行电压 kV( 有效值)
58
116
8/20μs雷电冲击残压kV ( 峰值)
≤186
≤320
放电间隙
形 式
棒形间隙或球形间隙
间隙距离 mm
90~135
250~320
工频放电电压 kV( 有效值)
50~63
100~127
电流互感器
型 式
环氧树脂浇注全封闭支柱式
变 比
100/5、 200/5、 300/5、 400/5、 500/5、 600/5
六、 安装要求
Ø 连接到变压器中性点的导线截面和型式由用户决定。
Ø 现场结构柱一般由用户准备, ( 如用户需要也可提供) , 现场结构柱的高度由工程自行确定, 一般应在2500mm~4000mm之间。
Ø 设备安装时应可靠接地。
Ø 产品的外形及尺寸以实际供货为准。
七、 产品验收
7、 1外观检查
检查设备外观完好, 附件齐全状况;
外观检查完成后, 解开避雷器与间隙连接母线排, 打开隔离开关, 进行以下参数性能测试。
7.2 氧化锌避雷器测试
7.2.1工频1mA参考电压试验
在避雷器两端施加工频电压, 当经过避雷器的电流等于1mA时, 测量加在避雷器上的工频电压, 该电压应不低于避雷器额定电压。
7.2.2直流1mA参考电压试验
在避雷器两端施加直流电压( 直流电压的脉动部分不大于±1.5%) , 当经过避雷器的电流为1mA时, 测量加在避雷器上的直流电压值, 该电压应不得小于技术数据表中的规定值。
7.2.3泄漏电流试验
在避雷器两端施加0.75倍直流1mA参考电压, 测出流过避雷器的泄漏电流, 该电流值应不大于50μA 。
注: 严禁给避雷器做工频放电电压试验。
7.3 隔离开关机械操作和机械特性试验
对隔离开关进行10次分、 合闸空载操作, 每次都应达到合闸位置和分闸位置。且整个过程中隔离开关各部分无损害。
7.4 试验完毕, 恢复试验前拆开的避雷器和间隙的连接母线排。
八、 运输及贮存
1、 运输
包装好的产品在运输过程中的贮存温度为-25℃～+55℃, 相对湿度不大于95%。产品可承受在此环境中的短时贮存。
2、 贮存
包装好的产品应贮存在-10℃～+55℃、 相对湿度不大于80%、 周围空气中不含有腐蚀性、 火灾及爆炸性物质的室内。
九、 质量保证及服务
1、 质量保证
产品出厂后, 在用户完全遵守本产品说明书规定的运输、 贮存、 安装和使用要求的情况下, 产品自出厂之日起一年内, 如发现产品及其配套件发生非人为损坏, 制造厂负责免费维修或更换。
2、 保修办法
Ø 符合9.1条规定, 在保修期内出现质量问题, 制造厂负责更换或维修;
Ø 符合9.1条规定, 超出保修期限所出现质量问题, 由用户同制造厂协商, 采取有偿方式进行更换或维修;
Ø 超出9.1条规定所出现的质量问题, 用户应同制造厂协商, 采取有偿方式更换或维修。
