节能设计软件操作注意项目.docx

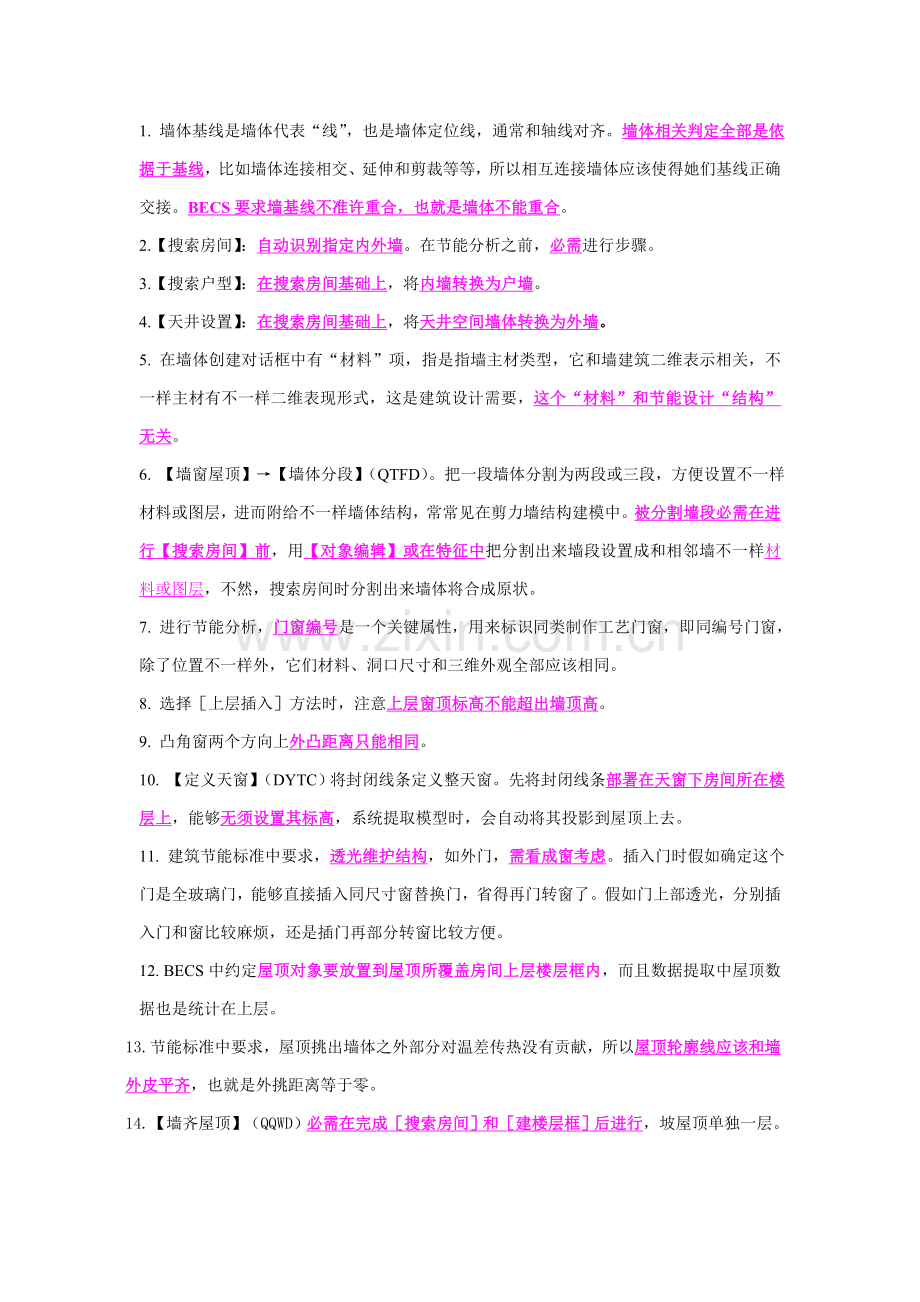

1. 墙体基线是墙体代表“线”，也是墙体定位线，通常和轴线对齐。墙体相关判定全部是依据于基线，比如墙体连接相交、延伸和剪裁等等，所以相互连接墙体应该使得她们基线正确交接。BECS要求墙基线不准许重合，也就是墙体不能重合。
2.【搜索房间】：自动识别指定内外墙。在节能分析之前，必需进行步骤。
3.【搜索户型】：在搜索房间基础上，将内墙转换为户墙。
4.【天井设置】：在搜索房间基础上，将天井空间墙体转换为外墙。
5. 在墙体创建对话框中有“材料”项，指是指墙主材类型，它和墙建筑二维表示相关，不一样主材有不一样二维表现形式，这是建筑设计需要，这个“材料”和节能设计“结构”无关。
6. 【墙窗屋顶】→【墙体分段】（QTFD）。把一段墙体分割为两段或三段，方便设置不一样材料或图层，进而附给不一样墙体结构，常常见在剪力墙结构建模中。被分割墙段必需在进行【搜索房间】前，用【对象编辑】或在特征中把分割出来墙段设置成和相邻墙不一样材料或图层，不然，搜索房间时分割出来墙体将合成原状。
7. 进行节能分析，门窗编号是一个关键属性，用来标识同类制作工艺门窗，即同编号门窗，除了位置不一样外，它们材料、洞口尺寸和三维外观全部应该相同。
8. 选择［上层插入］方法时，注意上层窗顶标高不能超出墙顶高。
9. 凸角窗两个方向上外凸距离只能相同。
10. 【定义天窗】（DYTC）将封闭线条定义整天窗。先将封闭线条部署在天窗下房间所在楼层上，能够无须设置其标高，系统提取模型时，会自动将其投影到屋顶上去。
11. 建筑节能标准中要求，透光维护结构，如外门，需看成窗考虑。插入门时假如确定这个门是全玻璃门，能够直接插入同尺寸窗替换门，省得再门转窗了。假如门上部透光，分别插入门和窗比较麻烦，还是插门再部分转窗比较方便。
12. BECS中约定屋顶对象要放置到屋顶所覆盖房间上层楼层框内，而且数据提取中屋顶数据也是统计在上层。
13.节能标准中要求，屋顶挑出墙体之外部分对温差传热没有贡献，所以屋顶轮廓线应该和墙外皮平齐，也就是外挑距离等于零。
14. 【墙齐屋顶】（QQWD）必需在完成［搜索房间］和［建楼层框］后进行，坡屋顶单独一层。
15. 采暖区居住建筑计算耗热量耗煤量指标时，创建出全部外围护结构。内部房间只需画出靠外墙不采暖房间即可，比如不采暖楼梯间和户门，其它房间无需分割出来。

16. 夏热冬暖地域居住建筑计算耗电指数时，能够不创建内墙，房间功效不影响结果。
17. [房间搜索]后，系统统计了围成房间全部墙体信息，在节能计算中采取，请不要随意更改墙体，假如必需更改请务必重新搜索房间。
18. 【搜索房间】后即便生成了房间对象也不意味这个房间能为节能所用，有些貌似合格房间在进行【数据提取】等后续操作时系统会给出“房间找不到地板”等提醒，一旦有提醒请用图形检验工具或手动纠正，然后再进行【搜索房间】。能够为节能所接收有效房间在其周围墙基线上有一圈蓝色边界，无效房间则没有。
19. 假如搜索区域内已经有一个房间对象，则更新房间边界，不然创建新房间；
对于敞口房间，如客厅和餐厅，能够用虚墙来分隔；
再次强调，修改了墙体几何位置后，要重新进行房间搜索。
20. 天井空间划分和设置，一定要在【搜索房间】后操作，不然天井边界墙体内外属性不对。
21. 计算动态能耗时，有屋顶或挑空楼板标准层最好只对应一个自然层，不然计算所得能耗会偏大。
22. 【柱墙检验】（ZQJC）用于检验和处理图中柱内墙体连接。节能计算要求房间必需由闭合墙体围合而成，即便有柱子，墙体也要穿过柱子相互连接起来。
23. 【工程设置】（GCSZ）中“上下边界”项：当一幢建筑物下部是公共建筑上部是居住建筑时，因为适用不一样节能标准，必需分别单独进行节能分析。同时，因为二者结合部不和大气接触，计算中能够视公共建筑屋顶和居住建筑地面为绝缘结构。在进行公共建筑节能分析时设置“上边界绝缘”，进行居住建筑节能分析时设置“下边界绝缘”。
24. 【工程设置】（GCSZ）“自动考虑热桥”项。假如勾选本项，则系统按模型中插入柱子和设置梁自动计算热桥，不勾选本项，即便模型中有柱子和梁也不予考虑。所以，让本选项起作用前提是图形中有柱子和梁，而且尺寸正确。
25.【工程设置】（GCSZ）“首层封闭阳台挑空”选项，当建筑类型为居住建筑时，设置首层封闭阳台挑空，即不落地。
26. 【工程结构】（GCGZ）中“修正系数”项：资料中给出保温材料导热系数通常是试验值，不能直接应用，需要依据材料应用部位乘以一个修正折减系数。点击这个按钮可调出常见保温材料修正系数表格，当地节能标准中要求了修正系数则调用当地，如当地没有则调用《民用热工设计规范》。
27. 修改材料页中材料参数，更改将影响本工程中采取此材料全部结构。
28. 下表列出了BECS全部热工属性(CTRL+1)：
属性名称
解释
拥有该属性构件类型
结构
构件所引用工程结构中结构
墙、门窗、屋顶、柱子
楼板结构
房间楼板引用工程结构中楼板结构
房间
老虎窗屋顶结构
老虎窗屋顶所引用结构
老虎窗
老虎窗外墙结构
老虎窗外墙所引用结构
老虎窗
老虎窗外窗结构
老虎窗外墙所引用结构
老虎窗
空调系统
房间所属空调系统，经过【系统类型】管理目前工程空调系统。
房间
房间功效
房间所引用房间功效
房间
有没有楼板
当本层房间和下层相通时设置为“无”
房间
房间高度
房间高度，用于计算房间体积。除了坡屋顶下面房间取平均高度，其它应该取楼层高度。
房间
边界条件
墙体边界条件，可供选择条件以下：[自动确定]、一般墙、沉降缝、伸缩缝、抗震缝、地下墙、不采暖阳台、绝热。
墙
梁结构
指定墙梁结构，没有梁则为空
墙
梁高
墙梁高，单位：mm
墙
朝向
墙朝向，可供选择类型是：自动确定、东、南、西和北。
墙
地下百分比
地下部分所占百分比
墙（边界条件为地下墙时）
过梁结构
指定门窗过梁结构，没有过梁则为空
门窗
过梁超出宽度
门窗过梁超出宽度，单位：mm
门窗
过梁高
门窗过梁高度，单位：mm
门窗
门类型
门类型，可供选择有：自动、外门、阳台门、户门和内门
门
外遮阳编号
窗或玻璃幕墙所引用外遮阳编号
窗、玻璃幕墙
外遮阳类型
外遮阳类型，平板遮阳或百叶遮阳或无
窗、玻璃幕墙
平板遮阳Ah
水平外挑A,(mm)
窗、玻璃幕墙
平板遮阳Eh
距离窗上沿，垂直超出窗上沿,(mm)
窗、玻璃幕墙
平板遮阳Av
垂直外挑,(mm)
窗、玻璃幕墙
平板遮阳Ev
垂直距离窗边缘，水平超出窗2侧,(mm)
窗、玻璃幕墙
平板遮阳Dh
挡板高, (mm)
窗、玻璃幕墙
平板遮阳η*
透光比0~1
窗、玻璃幕墙
百叶遮阳类型
百叶遮阳类型，水平或垂直
窗、玻璃幕墙
百叶遮阳外挑A
遮阳叶片外挑距离A，(mm)
窗、玻璃幕墙
百叶遮阳间隔D
遮阳叶片之间间隔D=B+C, (mm)
窗、玻璃幕墙
百叶遮阳下垂C
遮阳叶片下垂距离C, (mm)
窗、玻璃幕墙
百叶遮阳净间隔B
净间隔B=D－C, (mm)
窗、玻璃幕墙
1）外墙边界条件解释
自动确定：系统依据楼层表（框）判定，层号为正数就是一般墙，负数则为地下墙。
一般墙：外侧和大气相接触外墙。
变形缝和抗震缝：外墙为变形缝或抗震缝处墙体。
地下墙：外墙外侧和土壤相接触。
不采暖阳台：处于封闭不采暖阳台内外墙。
绝热：外墙不和大气相接触且处于不传热情况。新建筑和旧建筑相邻并共用一个墙，
此墙可设置为绝热。
2）墙体朝向解释
本设置能够强行改变外墙朝向。比如，在一些地方节能标准中要求，天井内外墙或
狭窄内凹外墙应视为北向墙，此处朝向设为北。
29. 【T墙热桥】（TQRQ）：在外墙采取内保温情况下，外墙和内墙T型交点处保温层会被内墙打断而不连续，这将引发该处热桥效应。本命令在交点处生成一个虚拟柱子，并经过工程结构给这个柱子给予不含保温层外墙结构，经过这种方法考虑T型墙角热桥影响。尤其提醒，使得本设置有效前提是在【工程设置】中选择自动考虑热桥为“是”。
30. 窗和幕墙区分在于气密性和开启面积要求不一样。假如用插入大窗方法来建玻璃幕墙，请将该大窗在【属性表】/热工中，将是否是玻璃幕墙设置成“是”；假如直接创建玻璃幕墙，则不需其它设置，门窗类型自动设别外窗和幕墙。
31. 在采暖地域居住建筑热工计算表中，外窗分为两类：有阳台或无阳台，BECS用窗遮阳属性加以区分，对于受上部阳台或外挑结构遮挡外窗设置外遮阳方便使这些外窗划归到“有阳台”类型中，因为仅仅需要确定“有或无”，所以遮阳参数多少无关紧要，接收默认值即可。
32. 【数据提取】（SJTQ）需注意,节能分析以最终［确定保留］数据为准，所以每次重新提取或更改数据全部要［确定保留］一次。
33. 对于现有平屋顶又有坡屋顶时候，只需要创建坡屋顶，平屋顶部分软件自动处理。
34. 控制建筑单位体积传热面积是降低北方建筑采暖能耗有效手段，所以节能标准中对采暖夏热冬冷地域居住建筑和采暖地域公共建筑体形系数有明确限值要求。而夏热冬暖地域居住建筑、公共建筑和夏热冬冷地域体形系数没有强制性限值要求。
35. 【数据提取】（SJTQ）中，“附加面积”、“附加体积”为凸窗增加传热面积及体积，“挑空楼板面积”及“屋顶面积”由软件自动判定得到，判定标准为：上一层建筑轮廓比下层建筑轮廓多出部分软件自动在底面封挑空楼板，若首层架空，则在首层建立一个空楼层，软件自动将上层底面封为挑空楼板。下一层建筑轮廓比上层建筑轮廓多出部分软件自动在顶面封平屋顶，顶层上层为空，则顶层顶面自动封平屋顶，如顶层有坡屋顶，则按坡屋顶实际面积进行计算。、、
36. 太阳辐射热是影响南方建筑能耗关键原因，夏热冬暖地域居住建筑和公共建筑全部对外窗遮阳系数有限值要求，需要进行遮阳系数计算。
37. 采暖地域包含严寒A、严寒B和严寒地域，该地域居住建筑性能指标计算是建筑物耗热量指标，采取稳态传热计算方法。
38. 采暖地域居住建筑建筑模型只需要“外墙+不采暖房间隔墙”，其它内墙不需要创建。
39. 夏热冬暖地域居住建筑能够采取简化计算方法——耗电量指标（只需要外围护结构信息，计算前需设置外墙、屋顶太阳辐射吸收系数），也能够采取动态能耗模拟计算取得整年采暖和空调总耗电量。
40. 夏热冬冷地域居住建筑也采取动态能耗模拟计算性能指标，但用是采暖和空调整年能耗限值做判定依据，这些限值在规范中按城市给出。这种计算需要将建筑物内部空间也划分清楚，即需要建出内墙。
41. 公共建筑也采取动态能耗模拟性能能耗指标。能耗分析是以房间为单位进行动态传热计算，需设定每个房间控温情况及用于分隔房间内围护结构结构。
