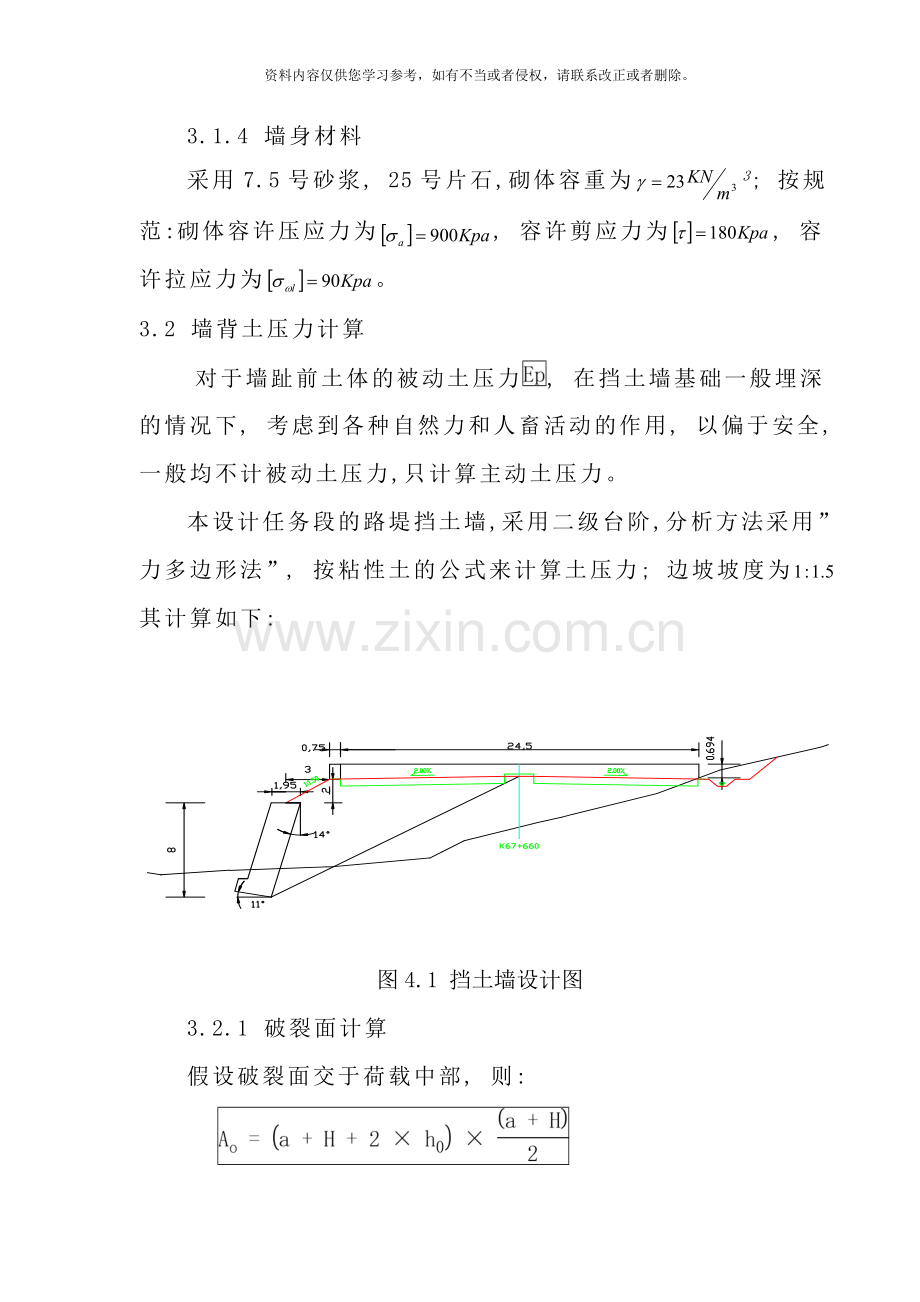

路基路面课程设计挡土墙设计与验算样本.doc_第2页
第2页 / 共8页


点击查看更多>>
资源描述
资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。 3 挡土墙设计与验算 3.1 设计资料 3.1.1 墙身构造 本设计任务段中K67+650~K67+670的横断面左侧坡度较陡, 为了减少填方量, 收缩边坡, 增强路基的稳定性, 拟在本段设置一段重力式路堤挡土墙, 其尺寸见挡土墙设计图。 拟采用浆砌片石仰斜式路堤挡土墙, 墙高H=8m, 墙顶填土高度为, 顶宽, 底宽, 墙背仰斜,坡度为-0.25:1, (α=-14.04°), 基底倾斜, 坡度为, (=11.18°), 墙身分段长度为10m。 3.1.2 车辆荷载 根据《路基设计规范(JTG )》, 车辆荷载为计算的方便, 可简化换算为路基填土的均布土层, 并采用全断面布载。 换算土层厚 其中: 根据规范和查表 γ为墙后填土容重 3.1.3 土壤地质情况 填土为粘土, 土的粘聚力, 内摩擦角, 墙背与填土间的摩擦角,容重为 粘性土地基, 容许承载力为, 基底摩擦系数取0.38。 3.1.4 墙身材料 采用7.5号砂浆, 25号片石,砌体容重为3; 按规范:砌体容许压应力为, 容许剪应力为, 容许拉应力为。 3.2 墙背土压力计算 对于墙趾前土体的被动土压力, 在挡土墙基础一般埋深的情况下, 考虑到各种自然力和人畜活动的作用, 以偏于安全, 一般均不计被动土压力,只计算主动土压力。 本设计任务段的路堤挡土墙, 采用二级台阶,分析方法采用”力多边形法”, 按粘性土的公式来计算土压力; 边坡坡度为其计算如下: 图4.1 挡土墙设计图 3.2.1 破裂面计算 假设破裂面交于荷载中部, 则: = (2+8+2×0.694) ×(2+8)/2 =56.94 =2×3/2+(3+0.75)×0.694+0.5×8×(8+2×2.0+2×0.694) ×0.249 =18.93 其中: 破裂角: 3.2.2 验算破裂面是否交于荷载内: 破裂面至墙踵(H+a)tgθ=(8+2)×tg38°36′=7.99m 荷载内缘至墙踵-H tgα+b+d=8×0.249+3+0=4.99m 荷载外缘至墙踵-H tgα+b+d +lo=8×0.249+3+0+7.5=12.492m ∴4.99<7.99<12.49 假设满足要求。 3.2.3 主动土压力计算 3.2.4 土压力作用点位置确定 3.3 墙身截面性质计算 3.3.1截面面积 A1 =2×8=16m A2 =2.295×0.55=1.26m A3 =2.295×0.45/2=0.516 m ΣA=A1+A2+A3 =17.776m 3.3.2 各截面重心到墙趾的水平距离: X1=2.255+9×0.25-2 /2-8×0.25/2=2.5 m X2=(2.25+2.25/5×0.25)/2+0.55/2×0.25=1.25m X3=(0.0+2.25+(2.25+2.25/5×0.25))/3=1.5m ∴ 墙身重心到墙趾的水平距离 = (10.8×2.28+0.72×0.77+1.81×1.59)/17.776 =2.382 墙身重力: G=k ΣAi=23×17.776=408.848kN 3.4 墙身稳定性验算 3.4.1 抗滑稳定性验算 验算采用”极限状态分项系数法”。 滑动稳定方程: =[1.1×408.848+1.40×(7.88+151.36×0.2)-0.5×0]×0.38+(1.1×408.848+1.40×7.88) ×0.2-1.40×151.36+0.3×0 =71.438>0 将数据代入方程后计算, 满足要求。 ∴ 因此抗滑稳定性满足要求。 3.4.2 抗倾覆稳定性验算 验算采用”极限状态分项系数法”。 倾覆稳定方程: =0.8×408.848×2.382 +1.3×(7.88×2.67-151.36×2.14)+0.5×0 = 385.37>0 将数据代入方程后计算, 满足要求, 因此抗倾覆稳定性满足要求 ∴ 因此抗倾覆稳定性满足要求 3.4.3 基底应力及合力偏心距验算 为了保证挡土墙基底应力不超过地基承载力, 应进行基底应力验算; 同时, 为了避免挡土墙不均匀沉陷, 控制作用于挡土墙基底的合力偏心距。 基础地面压应力 ①轴心荷载作用时: = (408.848×1.2+1.4×7.88) ×cos+1.4×151.36×sin=533kN 因此=533÷(2.29×1)=232.75kPa<[σ]=350kPa 故基础地面压应力满足要求。 ②偏心荷载作用时 作用于基底的合力偏心距 =408.848×2.382+7.88×2.14-2.785×151.36/408.848+7.88=1.36 故偏心距与基础地面压应力均满足要求。 地基承载力抗力值: 地基应力的设计值应满足地基承载力的抗力值要求, 即满足以下各式, 因为如图一所示挡土墙的基础宽度大于3m且埋置深度大于0.5m, 则: =350+0.3×18×( 3-2.25) +1.6×18×( 2.1-0.5) =400.85 ①轴心荷载作用时, =232.75〈400.85 ②当偏心荷载作用时, =319.71〈400.85×1.2=481.02 故地基承载力抗力值符合要求。 3.4.4 墙身截面强度计算 (1)强度计算, 要求: ak==0.69为轴向力偏心影响系数, 按每延米长计算: =1.05×[1.2×408.848+1.4×16.06]=538.748kN =0.69×2.29×900÷2.31=615.62kN 因此 <,故强度满足要求。 (2)稳定计算 : 要求: 其中 = =1÷{1+0.002×6.98×(6.98-3)×[1+16×(0.215/2.29]}=0.942 ≤=0.769×589.792=579.91kN, 故稳定性满足要求。 3.4.5 正截面直接受剪验算 要求: ≤ ,其中==151.36kN, =2.29×180÷2.31+0.42×408.848=350.156kN 即〈, 抗剪满足要求。 由上述可得K67+660截面的挡土墙符合要求,挡土墙最终截面按照拟定设计。
