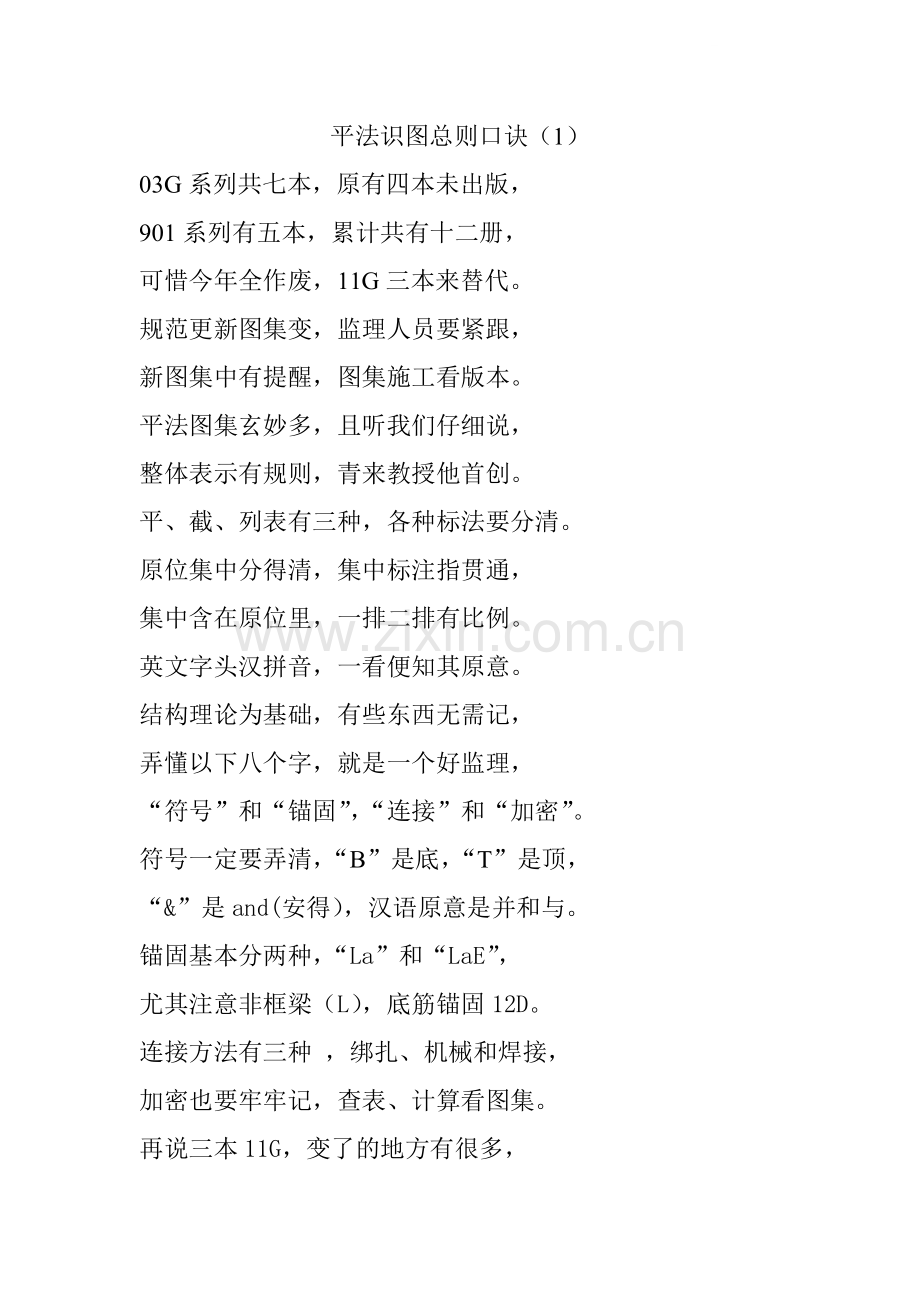

1、平法识图总则口诀(1)03G系列共七本,原有四本未出版,901系列有五本,累计共有十二册,可惜今年全作废,11G三本来替代。规范更新图集变,监理人员要紧跟,新图集中有提醒,图集施工看版本。平法图集玄妙多,且听我们仔细说,整体表示有规则,青来教授他首创。平、截、列表有三种,各种标法要分清。原位集中分得清,集中标注指贯通,集中含在原位里,一排二排有比例。英文字头汉拼音,一看便知其原意。结构理论为基础,有些东西无需记,弄懂以下八个字,就是一个好监理,“符号”和“锚固”,“连接”和“加密”。符号一定要弄清,“B”是底,“T”是顶,“&”是and(安得),汉语原意是并和与。锚固基本分两种,“La”和“L
2、aE”,尤其注意非框梁(L),底筋锚固12D。连接方法有三种 ,绑扎、机械和焊接,加密也要牢牢记,查表、计算看图集。再说三本11G,变了的地方有很多,只要弄懂03G,再变心中也有底。首先钢材有变化,235兆帕的遭抛弃。其二保护层再加大,现指箍筋至外皮。其三钢排技术桥梁用,11G图集称并筋。其四锚固有新说法,改称基本锚固长。其五顶梁边角柱,增加一个新做法。柱箍加密几分之几,1/3加密设在嵌固位。其余变化也挺多,日后编辑飨大家。平法识图之框架结构口诀(二)框架结构有奥秘,听我慢慢说仔细。抗震非抗样不一,就是抗震也分级,一二三四共四级,非抗脚标少个E,抗震标注“LaE”,锚固长度查图集。直锚弯锚均可
3、以,至少也得二百五,11G有了新做法,减去50成二百。底筋一般不连接,过了中线加5D,筏板、地梁和楼梯,非抗、非框、井字梁,悬挑、板筋加条基,以上九种不带E。遇上框架请慎重,楼梯可能要抗震,悬挑是否要抗震,图纸一般会注明。框架顶梁边角柱,收顶做法样不一,柱插梁、梁插柱,翻看图集三十七(页),还有图集五十五,以及图集五十六(页),新图集增加新做法,同径柱筋翻上去。屋面框柱顶收齐,附加三根不忘记,框支梁、框支柱,翻看图集六十七。柱筋伸到上层顶板里,能通则痛不忘记。梁柱交接核心区,并箍乱放不允许,汶川地震有教训,没有加密出问题。有个强条提醒你,强屈、超强和延伸率,如果复试不合格,钢筋再好也要扔出去。
4、材料采购请注意,不带“E”钢筋不要买。有得图纸不规范,符号标注很混乱,“L”和“LL”分不清,两种要求大不同,不合规范难监理,你要据理提问题,让其改正是目的,方能做个好监理。平法识图之剪力墙结构(三)连、暗、边框梁三类,各种暗柱有十种,墙身、墙柱和墙梁,全属剪力墙范畴里,柱非柱、梁非梁,作为监理要懂得。水平筋外侧通过去,拉钩勾住不忘记,加强部位是约束,拉钩一般要加密,构造(边缘)箍筋不算计,拉钩设置按图纸。墙柱上升要连接,绑扎、机械和焊接,绑扎搭接LaE, 1.2系数乘上去。接头错位五百几,上下搭接有距离,对焊离地五百起,上下之间35D。新图集里新规定,只是绑扎有了新做法,70页里寻奥秘,各位
5、监理看仔细。平法图集之筏形基础(四)筏型基础分两类,梁板平板样不一,多种结构都在用,锚固一般不抗震。主次梁紧靠地,叫成地梁也可以,它和正梁有区别,上受拉来下受压,做法反过就可以,但是计算有差别。正梁说的是净跨,地梁是从轴线起,新的图集有变化,非贯通也是指净跨。连接区域也有别,加密标注更不一,柱子插在梁里面,抗震锚固看图集,平板纵筋谁压谁,一般写在图纸里,如果设计未注明,短跨筋底下和顶上,端部收边要注意,均分外伸不外伸,板厚板薄有关系,对照图集看仔细。筏型基础平板式,亦称无梁满堂红,另有一类即平板,其中一类板带分,底部附加非贯通,插空设置放其中,其它做法均类同,只是细节有区分,图集就是活字典,离开了它就不行。编者注: 我们是山西铁路建设工程监理公司的三位监理工程师(郝燕平、韩标、郭秀明),长期从事房建施工监理工作,通过对平法识图新老图集的学习研究,编撰了系列学习口诀(顺口溜),用于指导工程实践,取得不少收获。现贡献出来以飨各位同仁,并欢迎斧正。我们将陆续再编撰一些细节方面的口诀,共同分享,谢谢大家。
