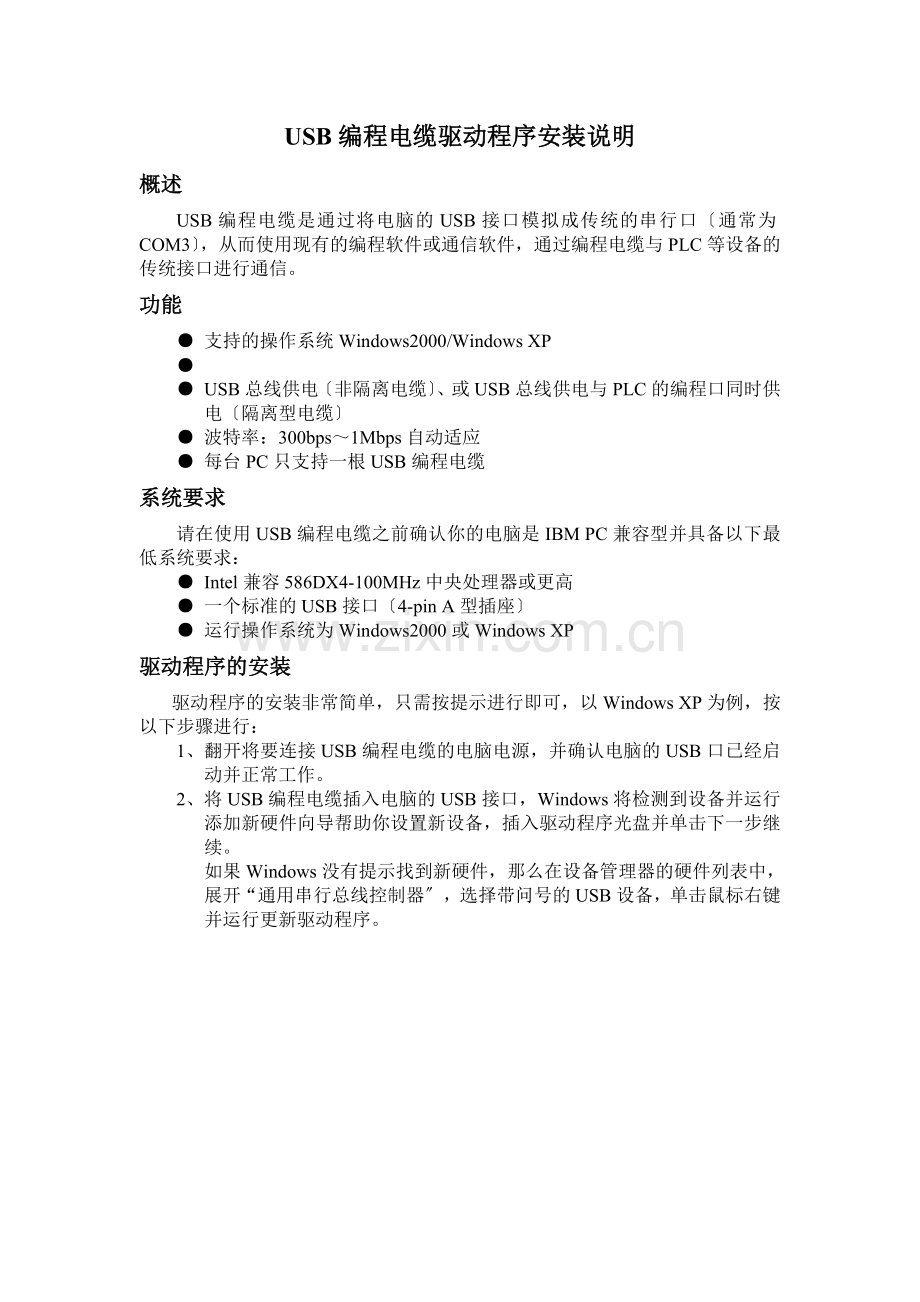

USB编程电缆驱动程序安装说明
概述
USB编程电缆是通过将电脑的USB接口模拟成传统的串行口〔通常为COM3〕，从而使用现有的编程软件或通信软件，通过编程电缆与PLC等设备的传统接口进行通信。
功能
● 支持的操作系统Windows2000/Windows XP
●
● USB总线供电〔非隔离电缆〕、或USB总线供电与PLC的编程口同时供电〔隔离型电缆〕
● 波特率：300bps～1Mbps自动适应
● 每台PC只支持一根USB编程电缆
系统要求
请在使用USB编程电缆之前确认你的电脑是IBM PC兼容型并具备以下最低系统要求：
● Intel兼容586DX4-100MHz中央处理器或更高
● 一个标准的USB接口〔4-pin A型插座〕
● 运行操作系统为Windows2000或Windows XP
驱动程序的安装
驱动程序的安装非常简单，只需按提示进行即可，以Windows XP为例，按以下步骤进行：
1、 翻开将要连接USB编程电缆的电脑电源，并确认电脑的USB口已经启动并正常工作。
2、 将USB编程电缆插入电脑的USB接口，Windows将检测到设备并运行添加新硬件向导帮助你设置新设备，插入驱动程序光盘并单击下一步继续。
如果Windows没有提示找到新硬件，那么在设备管理器的硬件列表中，展开“通用串行总线控制器〞，选择带问号的USB设备，单击鼠标右键并运行更新驱动程序。

3、 Windows将检测到安装信息，显示“ USB High Speed Serial Converter 〞设备，并出现如下没有通过Windows徽标测试的信息框，单击“仍然继续〞。

4、 继续安装，让Windows拷贝驱动程序文件到你的硬盘。

5、 当Windows显示完成找到新硬件向导，单击“完成〞结束安装。

6、 安装完成后，请确认在Windows的“开始\设置\控制面板\系统\硬件\设备管理器〞菜单的“端口〔COM和LPT〕〞展开条目中出现“ USB Serial Port〔COMx〕〞，这个COMx就是USB编程电缆使用的COM口号。以后每次使用只要插入编程电缆就会出现该COM口，你只需在编程软件或通信软件等应用软件中选中该COM口即可。

驱动程序的删除
删除驱动程序是为了释放COM口资源以便其他设备使用，或驱动程序故障时需将其删除后重新安装，按下面步骤删除驱动程序：
1、 从你的电脑上拔下USB编程电缆。
2、 运行面板中的添加或删除程序〞，选择“ USB Serial Converter Drivers〞，单击删除按钮。

3、 显示如下提示窗口，单击“Continue〞按钮。

4、 当驱动程序被删除后显示如下信息窗口，单击“Finish〞按钮结束

也可以直接运行驱动程序光盘中的Ftdiunin文件来删除驱动程序。

如何改变COM口号
有些早期的应用软件支持的串口数量是有限的，如某PLC编程软件支持的串口号为COM1～COM4，由于安装USB编程电缆之前已安装了其它的USB转UART设备，安装USB编程电缆驱动程序后在设备管理器中显示该电缆地址为COM6，这样一来编程软件就无法访问该COM口。这时候就需改变编程电缆的COM口号，有以下二个方法：

1、 删除所有的USB转UART产品的驱动程序以释放COM口资源，重新安装USB编程电缆驱动程序，这时设备管理器将显示该电缆地址为COM3。

2、 在Windows2000/XP系统中可直接更改COM口号，双击设备管理器中需更改的COM口设备，出现设备属性信息窗口，选择“端口设置〞，如下列图所示。

点击“高级〞按钮，出现下面高级设置信息窗口，将COM口设置成你所希望的COM口序号，并单击“确定〞按钮完成。

使用中的考前须知：
1、 如果电脑开机时未检测到插在电脑上的USB编程电缆〔Windows的设备管理器中没有出现该电缆对应的COM口〕或出现其它异常情况，请重新将USB插头拔插一次。
2、 USB转UART是即插即用的USB设备，正在进行数据传输过程中不可以将其断开〔断开是指从USB插座中拔出USB电缆〕，也就是说，必须在应用程序关闭该串口后，才能从USB插座中拔出电缆。
3、 有时Windows系统故障或通信过程中拔插USB电缆也会出现USB通信异常，这时也许需要重新启动电脑和PLC。
4、 一般来说，最好先将USB电缆插入USB插座，待计算机检测到COM口后再将编程电缆的另一端插到PLC通讯口上，因有些PLC工作主站方式时，其通信口始终在不停的往我发送数据，如先将电缆插入PLC的端口那么会降低计算机正确识别COM口的速度。

拒绝条款：
此文件以提供信息为目的，里面条目和内容在修改时并不另行通知。因为此说明文件中的内容或变更所引起的直接或间接或与此相关的任何损失和错误，厂商均不负责任。
