第一册-通信电源设备安装工程.doc

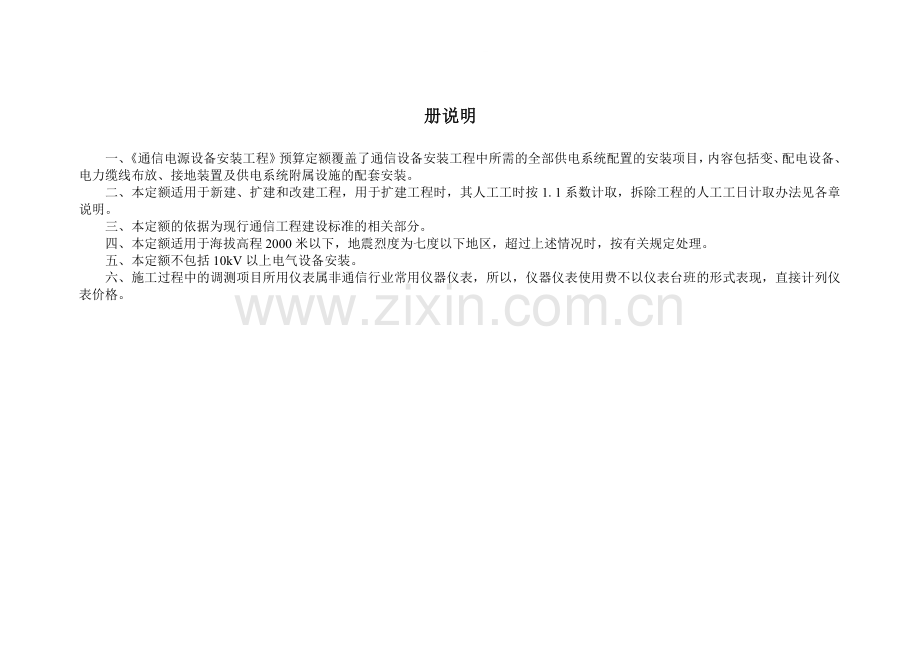

册说明

一、《通信电源设备安装工程》预算定额覆盖了通信设备安装工程中所需的全部供电系统配置的安装项目，内容包括变、配电设备、电力缆线布放、接地装置及供电系统附属设施的配套安装。
二、本定额适用于新建、扩建和改建工程，用于扩建工程时，其人工工时按1.1系数计取，拆除工程的人工工日计取办法见各章说明。
三、本定额的依据为现行通信工程建设标准的相关部分。
四、本定额适用于海拔高程2000米以下，地震烈度为七度以下地区，超过上述情况时，按有关规定处理。
五、本定额不包括10kV以上电气设备安装。
六、施工过程中的调测项目所用仪表属非通信行业常用仪器仪表，所以，仪器仪表使用费不以仪表台班的形式表现，直接计列仪表价格。

目 录
第一章 安装与调试高、低压供电设备
说明………………………………………………………………………………………………………………………………………（8）
第一节 安装与调试高压配电设备……………………………………………………………………………………………………（9）
一、安装高压配电柜…………………………………………………………………………………………………………………（9）
二、安装组合型箱式变电站…………………………………………………………………………………………………………（10）
三、调试高压配电柜…………………………………………………………………………………………………………………（11）
第二节 安装与调试变压器……………………………………………………………………………………………………………（12）
一、安装油浸电力变压器……………………………………………………………………………………………………………（12）
二、安装干式变压器及温控箱………………………………………………………………………………………………………（13）
三、电力变压器干燥与变压器油过滤………………………………………………………………………………………………（14）
四、调试电力变压器系统……………………………………………………………………………………………………………（15）
第三节 安装与调试低压配电设备……………………………………………………………………………………………………（16）
一、安装低压配电设备………………………………………………………………………………………………………………（16）
二、调试低压配电设备………………………………………………………………………………………………………………（17）
第四节 安装与调试直流操作电源屏…………………………………………………………………………………………………（18）
第五节 安装与调试控制设备…………………………………………………………………………………………………………（19）
第六节 安装端子箱、端子板及外部接线……………………………………………………………………………………………（20）
第二章 安装发电机设备
说明………………………………………………………………………………………………………………………………………（21）
第一节 安装发电机组…………………………………………………………………………………………………………………（22）
第二节 安装发电机组体外排气系统…………………………………………………………………………………………………（23）
第三节 安装发电机组体外燃油箱、机油箱…………………………………………………………………………………………（24）
第四节 安装发电机组体外冷却系统…………………………………………………………………………………………………（25）
第五节 发电机输油管道敷设与连接…………………………………………………………………………………………………（26）

第六节 油、气管管路保护……………………………………………………………………………………………………………（27）
第七节 发电机系统调试………………………………………………………………………………………………………………（28）
第八节 安装与调试风力发电机………………………………………………………………………………………………………（29）
第三章 安装交直流、不停电电源及配套设备
说明………………………………………………………………………………………………………………………………………（30）
第一节 安装电池组及附属设备………………………………………………………………………………………………………（31）
一、安装蓄电池抗震架………………………………………………………………………………………………………………（31）
二、安装蓄电池组……………………………………………………………………………………………………………………（32）
三、蓄电池充放电……………………………………………………………………………………………………………………（36）
第二节 安装太阳能电池………………………………………………………………………………………………………………（37）
一、安装太阳能电池铁架方阵………………………………………………………………………………………………………（37）
二、安装太阳能电池…………………………………………………………………………………………………………………（38）
第三节 安装交流不停电电源…………………………………………………………………………………………………………（39）
一、安装、调试交流不停电电源……………………………………………………………………………………………………（39）
二、安装不停电电源电池开关屏……………………………………………………………………………………………………（40）
第四节 安装开关电源设备……………………………………………………………………………………………………………（41）
第五节 安装配电、换流设备…………………………………………………………………………………………………………（43）
第六节 无人值守供电系统测试………………………………………………………………………………………………………（46）
第四章 敷设电源母线、电力电缆及终端制作
说明………………………………………………………………………………………………………………………………………（47）
第一节 制作、安装铜电源母线………………………………………………………………………………………………………（48）
第二节 安装低压密封式插接母线槽…………………………………………………………………………………………………（50）
一、安装低压密封式插接母线槽……………………………………………………………………………………………………（50）
二、安装低压密封式插接母线槽分线箱……………………………………………………………………………………………（51）
第三节 布放电力电缆…………………………………………………………………………………………………………………（52）
第四节 制作、安装电力电缆端头……………………………………………………………………………………………………（54）

一、制作、安装1kV以下电力电缆终端头…………………………………………………………………………………………（54）
二、制作、安装10kV以下电力电缆终端头.………………………………………………………………………………………（55）
第五节 布放控制电缆…………………………………………………………………………………………………………………（56）
第六节 挖填电缆沟、开挖路面、铺沙盖砖（板）…………………………………………………………………………………（57）
第五章 接地装置
说明………………………………………………………………………………………………………………………………………（58）
第一节 制作安装接地极板……………………………………………………………………………………………………………（59）
第二节 接地母线敷设及接地网电阻测试……………………………………………………………………………………………（60）
第六章 安装附属设施及其他
说明………………………………………………………………………………………………………………………………………（61）
第一节 安装电缆桥架…………………………………………………………………………………………………………………（62）
第二节 安装电源支撑架、吊挂………………………………………………………………………………………………………（63）
第三节 安装附属装置…………………………………………………………………………………………………………………（64）
一、制作、安装穿墙板………………………………………………………………………………………………………………（64）
二、制作、安装铁构件与箱盒………………………………………………………………………………………………………（65）
三、铺地漆布、抗震加固……………………………………….……………...……………………………………………………（66）

第一章 安装高、低压供电设备
说 明
一、本章定额内容包括市电10千伏进局供电系统的高、低压供电设备和控制设备等。
二、变压器安装过程中放(注)油、油过滤所使用的油罐，已摊入油过滤定额中。
三、高、低压设备所需母线、电力电缆敷设、地线敷设、二次电路合闸电缆及控制电缆敷设按本册第四章相关内容计算。
四、铺设绝缘垫、铁构件及变压器铁梯的制作安装按第六章相关内容计算。
五、拆除工程：变压器的拆除系数为0.55，其他部分的拆除系数为0.40。

第一节 安装与调试高压配电设备
一、安装高压配线柜
工作内容：开箱检验，清洁搬运，划线定位，安装固定，放注油，导电接触面的检查调整，附件的拆装。 定额单位：台
定 额 编 号
TSD1-001
TSD1-002
TSD1-003
TSD1-004
TSD1-005
TSD1-006
TSD1-007
项 目
安装单母线柜
安装双母线柜
断路器柜
互感器柜
电容器柜、其他柜
母线桥(组)
断路器柜
互感器柜
电容器柜、其他柜
名 称
单位
数 量
人工
技 工
工日
4.11
3.27
1.97
1.49
4.98
4.04
2.28
普 工
工日
—
—
—
—
—
—
—
主要材料

机械
汽车式起重机（5t以内）
台班
0.12
0.10
0.12
0.10
0.16
0.16
0.16
载重汽车（5t以内）
台班
0.09
0.06
0.09
0.06
0.10
0.10
0.10
交流电焊机（21kVA）
台班
0.15
0.15
0.15
0.15
0.15
0.15
0.15

注：本定额同样适用于高压环网柜的安装。

二、安装组合型箱式变电站
工作内容：开箱检验、安装固定、接线、接地。 定额单位：台
定 额 编 号
TSD1-008
TSD1-009
TSD1-010
TSD1-011
TSD1-012
TSD1-013
TSD1-014
项 目
不带高压开关柜（变压器容量kVA以下）
带高压开关柜（变压器容量kVA以下）
100
315
630
100
315
630
1000
名 称
单位
数 量
人工
技 工
工日
4.68
5.56
6.70
6.04
7.92
9.36
11.54
普 工
工日
—
—
—
—
—
—
—
主要材料
钢板垫板
kg
8.00
10.50
14.00
11.00
14.50
18.50
21.00
镀锌扁钢 60×6
kg
72.00
96.00
120.00
144.00
168.00
190.00
216.00
螺栓 M16×250以内
套
6.10
6.10
6.10
6.10
6.10
6.10
6.10

机械
汽车式起重机（5t以内）
台班
0.50
0.50
0.50
0.50
0.50
0.50
0.50
载重汽车（5t以内）
台班
0.50
0.50
0.50
0.50
0.50
0.50
0.50
交流电焊机（21kVA）
台班
0.20
0.20
0.20
0.25
0.25
0.25
0.25

三、调试高压配电系统
工作内容：1.送配电装置系统调试：自动开关或断路器、隔离开关、常规保护装置、电测量仪表、电力电缆等一、二次回路系统的调试。
2.市电自投装置调试：自动装置、继电器及控制回路的调试。
3.母线系统调测：母线耐压试验、断路保护、回路调试。
定 额 编 号
TSD1-015
TSD1-016
TSD1-017
项 目
送配电装置系统调试
（系统）
两路市电自投装置调试
（系统）
母线系统调试（10kV以下）
（段）
名 称
单位
数 量
人工
技 工
工日
20.00
6.90
10.64
普 工
工日
—
—
—
主要材料

主要仪表
仪器仪表费
元
—
—
335.00

第二节 安装与调试变压器
一、安装油浸电力变压器
工作内容：开箱检验、体位固定、主件与配件清洗、附件检查与安装、补充注油、接线检查、密封与电气试验。 定额单位： 台
定 额 编 号
TSD1-018
TSD1-019
TSD1-020
TSD1-021
TSD1-022
项 目
安装油浸电力变压器（容量kVA以下）
250
500
1000
2000
4000
名 称
单位
数 量
人工
技 工
工日
4.46
5.72
9.80
12.70
22.88
普 工
工日
—
—
—
—
—
主要材料
钢板垫板
kg
5.00
5.00
6.00
6.00
8.00
镀锌扁钢 40×4
kg
4.50
4.50
4.50
4.50
4.50
螺栓 M18×100以内
套
4.10
4.10
4.10
4.10
4.10

机械
汽车式起重机（5t以内）
台班
0.60
0.64
0.20
0.26
0.48
汽车式起重机（8t以内）
台班
—
—
0.50
0.51
0.52
载重汽车（5t以内）
台班
0.10
0.14
0.16
—
—
载重汽车（8t以内）
台班
—
—
—
0.19
0.25
交流电焊机（21kVA）
台班
0.30
0.30
0.30
0.30
0.30
滤油机
台班
0.75
0.75
1.00
1.50
2.50

二、安装干式变压器及温控箱
工作内容：开箱检验、体位固定、附件安装、接地、电气试验。 定额单位：台
定 额 编 号
TSD1-023
TSD1-024
TSD1-025
TSD1-026
TSD1-027
TSD1-028
TSD1-029
TSD1-030
项 目
安装干式变压器（容量kVA以下）
安装变压器温控箱
100
200
500
800
1000
2000
2500
名 称
单位
数 量
人工
技 工
工日
3.63
4.07
5.40
6.40
7.07
8.44
10.13
1.25
普 工
工日
—
—
—
—
—
—
—
—
主要材料
钢板垫板
kg
4.00
4.00
4.00
6.00
6.00
6.50
7.00
—
镀锌扁钢 40×4
kg
4.50
4.50
4.50
4.50
4.50
4.50
4.50
—
螺栓 M18×100以内
套
4.10
4.10
4.10
4.10
4.10
4.10
4.10
—

机械
汽车式起重机（5t以内）
台班
0.10
0.10
0.12
0.15
—
—
—
—
汽车式起重机（8t以内）
台班
—
—
—
—
0.40
0.45
0.50
—
载重汽车（5t以内）
台班
0.10
0.10
0.12
0.15
—
—
—
—
载重汽车（8t以内）
台班
—
—
—
—
0.22
0.25
0.30
—
交流电焊机（21kVA）
台班
0.30
0.30
0.30
0.30
0.30
0.40
0.40
—
注：干式变压器如带保护罩，定额人工、机械乘以系数1.2。

三、电力变压器干燥与变压器油过滤
工作内容：1.变压器干燥：干燥和维护、整理记录、清洁现场、收尾及注油。
2.变压器油过滤 ：过滤前准备、过滤后清理、油过滤、取油样、配合试验。
定 额 编 号
TSD1-031
TSD1-032
TSD1-033
TSD1-034
TSD1-035
TSD1-036
项 目
电力变压器干燥（台）
变压器油过滤
（t）
250 kVA以下
500 kVA以下
1000 kVA以下
2000 kVA以下
4000 kVA以下
名 称
单位
数 量
人工
技 工
工日
4.88
6.60
9.50
12.07
21.28
1.63
普 工
工日
—
—
—
—
—
—
主要材料
木材
m3
0.05
0.05
0.20
0.20
0.20
—
变压器油
kg
—
—
—
—
—
18.00
镀锌铁丝 8#~12#
kg
—
—
—
—
—
0.40
普通钢板 δ4~10
kg
—
—
—
—
—
26.53

机械
真空泵（204 m3/h）
台班
—
—
—
—
12.00
—
交流电焊机（21kVA）
台班
—
—
—
—
0.25
0.48
滤油机
台班
0.50
0.70
0.75
1.00
1.20
0.84
真空滤油机（6000L/h）
台班
—
—
—
—
—
0.36
汽车式起重机（5t以内）
台班
—
—
—
—
—
0.06

四、电力变压器系统调试
工作内容：系统回路的调试及空投试验。 定额单位：台
定 额 编 号
TSD1-037
TSD1-038
TSD1-039
项 目
变压器系统调试（容量）
800 kVA以下
2000 kVA以下
4000 kVA以下
名 称
单位
数 量
人工
技 工
工日
30.00
45.00
50.00
普 工
工日
—
—
—
主要材料

机械

主要仪表
仪器仪表费
元
1320.00
2000.00
3600.00

第三节 安装与调试低压配电设备
一、安装低压配电设备
工作内容：开箱检查、清洁搬运、安装固定、附件拆装、盘内整理、接线连接。 定额单位：台
定 额 编 号
TSD1-040
TSD1-041
TSD1-042
TSD1-043
项 目
安装低压开关柜
安装低压电容器柜
安装转换、控制屏
屏边安装
名 称
单位
数 量
人工
技 工
工日
2.28
3.00
3.24
0.30
普 工
工日
—
—
—
—
主要材料

机械
汽车式起重机（5t以内）
台班
0.10
0.10
0.04

载重汽车（5t以内）
台班
0.06
0.10
0.04
—
交流电焊机（21kVA）
台班
0.10
0.10
0.15
—
电动卷扬机（3t以内）

—
—
—
—

二、调试低压配电系统
工作内容：1.交流供电系统调试：自动开关或断路器、隔离开关、常规保护装置、电力电缆等回路系统调试。
2.母线系统、电容器调试：母线耐压试验、断路保护、回路调试。
3.备用电源自投装置调试：自动装置、继电器及回路调试。
定 额 编 号
TSD1-044
TSD1-045
TSD1-046
TSD1-047
项 目
交流供电系统调试（1kV以下）
（系统）
电容器调试（1 kV以下）
（套）
母线系统调试（1kV以下）
（段）
备用电源自投装置调试
（系统）
名 称
单位
数 量
人工
技 工
工日
6.00
3.00
4.00
10.00
普 工
工日
—
—
—
—
主要材料

机械

主要仪表
仪器仪表费
元
166.00
199.00
190.00
600.00

注：表中电容器调试单位“套”指电容器柜的控制器。

第四节 安装与调试直流操作电源屏
工作内容：⒈安装直流馈电屏、蓄电池屏：开箱检验、安装、附件拆装、盘内整理、连接线等。
⒉蓄电池充放电：回路检查、初充电、放电、再充电、容量试验、测试记录数据等。
3.直流操作电源系统调试：回路系统调试。
定 额 编 号
TSD1-048
TSD1-049
TSD1-050
TSD1-051
TSD1-052
TSD1-053
TSD1-054
TSD1-055
项 目
安装直流电源屏
（台）
安装蓄电池屏
（台）
安装屏内电池组（组件）
屏内蓄电池组充放电（组）
直流电源屏调试
（系统）
6V/100Ah
6V/200Ah
12V/100Ah
12V/200Ah
名 称
单位
数 量
人工
技 工
工日
1.95
1.9
0.28
0.32
0.40
0.45
33.00
5.50
普 工
工日
—
—
—
—
—
—
—
—
主要材料

机械
汽车式起重机（5t以内）
台班
0.04
—
0.03
0.03
0.03
0.03
—
—
载重汽车（5t以内）
台班
0.04
—
0.03
0.03
0.03
0.03
—
—
电动卷扬机（3t以内）
台班
0.06
—
—
—
—
—
—
—
主要仪表
仪器仪表费
元
—
—
—
—
—
—
—
235.00

注：1、安装蓄电池屏仅为空屏柜安装，不含屏内电池组。
2、安装组合式馈电屏套用安装蓄电池屏定额。

第五节 安装与调试控制设备
工作内容：1.安装控制设备：开箱检验、安装固定、附件拆装、盘内整理，连接线。
2.安装控制开关：开箱检验、安装、接线、接地。
3.中央信号装置调试：装置本体及控制回路系统的调试。
定 额 编 号
TSD1-056
TSD1-057
TSD1-058
TSD1-059
TSD1-060
TSD1-061
TSD1-062
TSD1-063
TSD1-064
项 目
安装继电、信号屏
（台）
安装模拟控制屏（台）
安装组合控制开关
（个）
安装熔断器

（个）
安装断路器

（个）
带电更换熔断器/空开
（个）
中央信号装置调试
（系统）
1m宽
2m宽
2m以上宽
名 称
单位
数 量
人工
技 工
工日
2.50
2.77
4.64
5.6
0.14
0.33
0.29
1.50
20.00
普 工
工日
—
—
—
—
—
—
—
—

主要材料

机械
汽车式起重机（5t以内）
台班
0.06
0.06
0.10
0.10
—
—
—
—
—
载重汽车（5t以内）
台班
0.60
0.06
0.10
0.10
—
—
—
—
—
电动卷扬机（3t以内）
台班
0.10
0.10
0.10
0.10
—
—
—
—
—
主要仪表
仪器仪表费
元
—
—
—
—
—
—
—
—
32.00

第六节 安装端子箱、端子板及外部接线
工作内容：开箱检验、固定安装、校线、绝缘处理、压焊端子、接线。
定 额 编 号
TSD1-065
TSD1-066
TSD1-067
TSD1-068
TSD1-069
TSD1-070
TSD1-071
项 目
端子箱（台）
安装端子板（组）
无端子外部接线（10个）
有端子外部接线（10个）
室外
室内
2.5 mm2以内
6 mm2以内
2.5mm2以内
6mm2以内
名 称
单位
数 量
人工
技 工
工日
1.27
1.06
0.03
0.10
0.14
0.15
0.21
普 工
工日
—
—
—
—
—
—
—
主要材料
铜接线端子DT-2.5 mm2
个
—
—
—
—
—
10.00
—
铜接线端子DT-6 mm2
个
—
—
—
—
—
—
10.00
角钢（综合）
kg
9.00
2.00
—
—
—
—
—
镀锌扁钢 25×4
kg
3.00
1.50
—
—
—
—
—
镀锌螺栓 M10×100以内
套
4.10
4.10
—
—
—
—
—

机械
交流电焊机（21kVA）
台班
0.06
0.13
—
—
—
—
—

第二章 安装与调试发电机设备
说 明
一、安装与调试发电机设备适用于柴油发电机组和燃气发电机组设备。
二、安装发电机组及其附属设备，只计列人工、机械台班消耗量，所需主材由设计按实计列。
三、安装发电机组及其附属设备所需的电力电缆布放，参照本册第四章母线及电缆敷设的相关内容。
四、风力发电机安装不包括底座基础和杆塔施工，其底座基础施工按照土建专业相关定额另行计算。
五、本章拆除工程按人工定额乘以系数0.4计算。

第一节 安装发电机组
工作内容：现场搬运、开箱检验、安装固定、与基础的加固连接等。 定额单位：台
定 额 编 号
TSD2-001
TSD2-002
TSD2-003
TSD2-004
TSD2-005
TSD2-006
TSD2-007
TSD2-008
TSD2-009
TSD2-010
项 目
安装发电机组（kW以下）
30
75
200
400
600
1000
1400
1800
2000
2000以上
名 称
单位
数 量
人工
技 工
工日
9.89
11.03
18.13
27.48
34.10
42.86
42.86
42.86
51．43
51．43
普 工
工日
—
—
—
—
—
—
—
—
—
—
主要材料

机械
载重汽车（8t以内）
台班
—
—
0.30
0.50
0.50
0.50
0.50
0.50
0.50
0.50
叉式装载机（5t以内）
台班
0.20
0.20
0.40
0.40
—
—
—
—
—
—
汽车式起重机（8t以内）
台班
0.20
0.20
0.40
—
—
—
—
—
—
—
汽车式起重机（16t以内）
台班
—
—
—
0.30
0.40
—
—
—
—
—
汽车式起重机（25t以内）
台班
—
—
—
—
—
0.50
0.50
0.50
0.50
0.50
电动卷杨机（5t以内）
台班
—
—
—
—
1.50
3.14
3.14
3.14
3.14
3.14

第二节 安装发电机组体外排气系统
工作内容：清点材料、丈量尺寸、导风罩及排气管加工、焊接法兰盘、垫石棉垫、安装固定、安装波纹管及消音器等。 定额单位：套
定 额 编 号
TSD2-011
TSD2-012
TSD2-013
TSD2-014
TSD2-015
项 目
安装机组体外排气系统
200kW以下
600kW以下
1400kW以下
2000kW以下
2000kW以上
名 称
单位
数 量
人工
技 工
工日
5.25
8.25
9.75

12．25
普 工
工日
—
—
—

—
主要材料
