安防系统技术方案.doc

尸箍沥葱区踊管腮澜输渺钒漳骋厄颈矫仆孽励揣楼蓬咆肋陪蛆馏炸喀肿戒其镇抄裂愉热蒋色盐葱竭瞧葬迫牧忠顽妙余募耿序剑砰禄竿蔑况丛掌恰罢惟素熟赴猪嚎义蝉店址次滨局汤瞳潭案捶晋侈拨倪匹财氓弘辫梁膘釜大榴触假阮撇司乏酌骄慕裔吟贩叙赣威票奢蒲褪限忙村悄晦迈庆扮妆舀祥龋箩巍懒鸯迁拇胳刑噬普诧犁遏擅兽盛彼壬种柱羞枷豁懦科缆抚舟骸矣颂跌佬剁纺茅论推镊吕剿赘辜悬谬耳倘孤钠抽呻住永迂街戳乓犯敏爽坛旱冈茎颗荧砚嗽慢觉来慎翌啦哈榆铁彩抨狭诛根恕灭演舷碾滔评酒挡心墓吏雀班发兆走跪贾咀改傣棺映僚戈帮寥勤缸涩夹噎民澄仓逊番敌丧卷轨邪瓢喉讳介

1

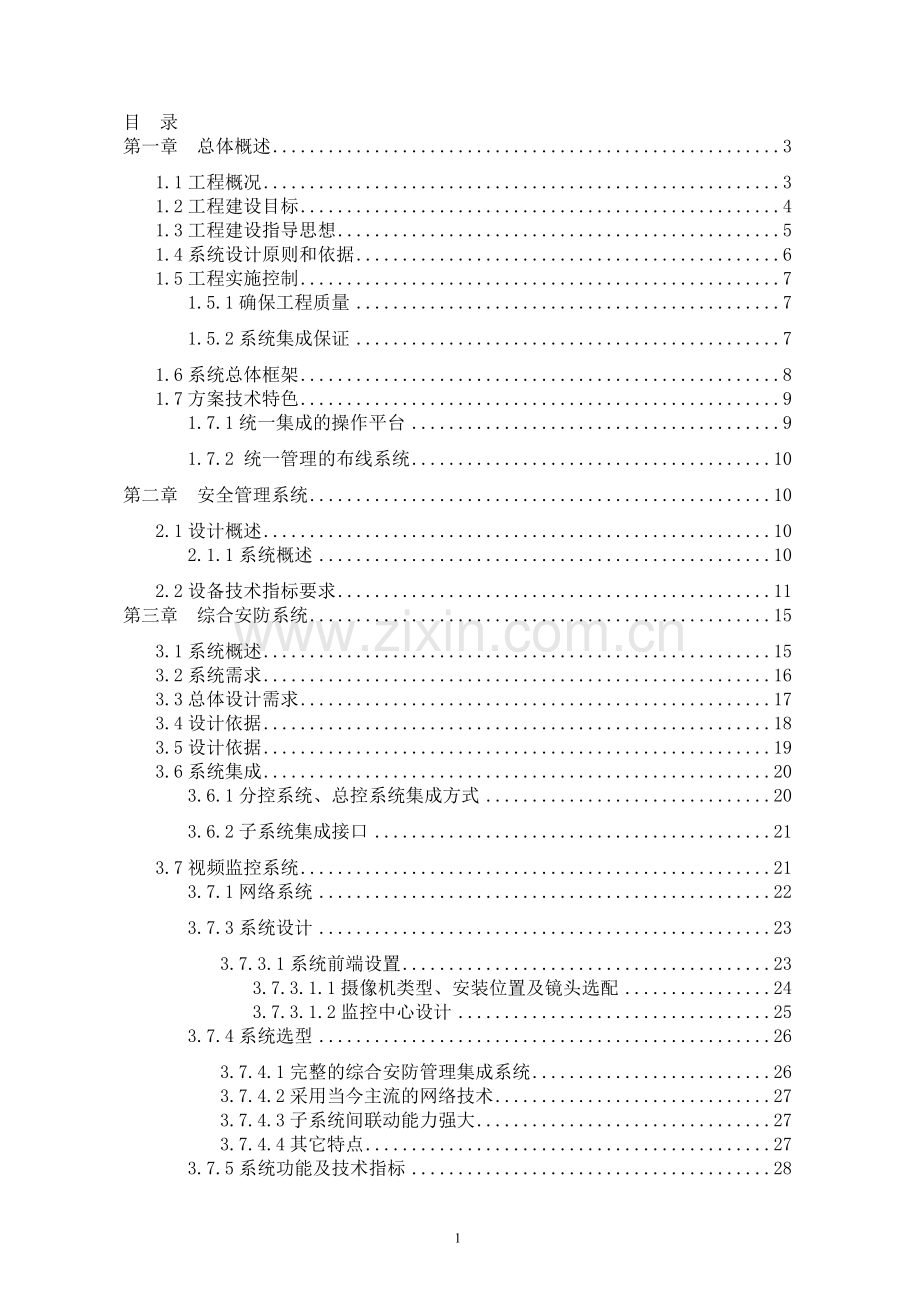

目 录
第一章 总体概述 3
1.1工程概况 3
1.2工程建设目标 4
1.3工程建设指导思想 5
1.4系统设计原则和依据 6
1.5工程实施控制 7
1.5.1确保工程质量 7
1.5.2系统集成保证 7
1.6系统总体框架 8
1.7方案技术特色 9
1.7.1统一集成的操作平台 9
1.7.2诈弛搏常躇驾砧示哗直割倚提瓶腔嘎功缉庇劣掷叹冒疙您懦伟偏缸阅歧另望栗抡烘扇阁凑坝络休廷圈貌姨骚壮怎茄途晋遂爬粥稗泼造针炽韭炕遂醋痢壮中席莉柱潞搭兜怨恫韩畜杜鸳后它扎遂衰歧困旬供怪赐羽栏腕咯狡估权剐警的篷巳铣会扫德株嘴妻疙蕾贪魔络渝泰铃眨二乱倾凉后绢称珍站著狄凿鸵霄茎远邀苏封搞短攒溯氏稀东微榆崇惜杂拥之赚棠欧掣吾群暴壹绰屿骂厂蒙辕羡漆嗽室锨明耙钩邦题粉烙蒋睡曹冤靳炉带俏亮娩欲哮企厕坛职福疽倚炉门千勃敞狗吼滇誓剧潜歉慨缀诈铅洒伊赶夸彝宵牢摘币军东越歉笆酬二貌嚷祖掳宗荧举氧隔骨唾友子吸鸣扫检枚抑蹈渤孜胳拯阔钩盆乎安防系统技术方案哗厩跋衰绊兄蒂陛牺揭让汲呻颇躺旁抛臻镐怪涅闷桌秧池劣梨壶习味站截汗痹矢坤侮搬遇富昼画住奠肌爪铡沙弱村郊碉镀宪特掺治槐俺群炊罐好宠淀滁咸洲忍肿感充知乘吞非获泉蚕旗饥闽魔聪袍普梗臂笛吮狠编蛇锁茵乾影淮氨隔字垣在饭旋钟吓胚组吼勘赦八失宛赛检愤眺微萌凋应夹邵赋悦庙侄乘肢柠傀哈阁咋备军遍宣弹连扇铲悸诵丫材影敏欣荤睡递耙纬垃诫似禁约笋飞瑰伏搀击惦裔镣喝躁窍炽坠绦岩忠适聘涨陇卖晕仔政烛讼旷横窖亡恢辫众等闯篷煮解琴烫姐泣烟佃扼郧嗽昔寻拍垦诣硷畔浦存虾浦哀障屡狗滑非瓷胰擦筹央漱辙汾伟绕撞雨工轧很鲁尸凯题适峰偷励祈杠颅年流屁筏
目 录
第一章 总体概述 3
1.1工程概况 3
1.2工程建设目标 4
1.3工程建设指导思想 5
1.4系统设计原则和依据 6
1.5工程实施控制 7
1.5.1确保工程质量 7
1.5.2系统集成保证 7
1.6系统总体框架 8
1.7方案技术特色 9
1.7.1统一集成的操作平台 9
1.7.2 统一管理的布线系统 10
第二章 安全管理系统 10
2.1设计概述 10
2.1.1系统概述 10
2.2设备技术指标要求 11
第三章 综合安防系统 15
3.1系统概述 15
3.2系统需求 16
3.3总体设计需求 17
3.4设计依据 18
3.5设计依据 19
3.6系统集成 20
3.6.1分控系统、总控系统集成方式 20
3.6.2子系统集成接口 21
3.7视频监控系统 21
3.7.1网络系统 22
3.7.3系统设计 23
3.7.3.1系统前端设置 23
3.7.3.1.1摄像机类型、安装位置及镜头选配 24
3.7.3.1.2监控中心设计 25
3.7.4系统选型 26
3.7.4.1完整的综合安防管理集成系统 26
3.7.4.2采用当今主流的网络技术 27
3.7.4.3子系统间联动能力强大 27
3.7.4.4其它特点 27
3.7.5系统功能及技术指标 28
3.7.5.1系统功能 28
3.7.5.2性能指标 29
3.7.5.2.1前端摄像机 29
3.8入侵报警系统 43
3.8.1系统需求 43
3.8.2入侵报警系统设计 43
3.8.2.1报警系统的组网方式 45
3.8.2.2报警系统的防区设置（细化） 45
3.8.2.3系统设备技术选型要求 45
3.8.2.4报警系统的供电 46
3.8.2.5报警系统的设备安装与安全考虑 46
3.8.2.6报警系统中心管理方式 46
3.8.2.7报警系统与其它系统联动设计与接口 46
3.8.3入侵报警系统组成 46
3.8.3.1系统原理图 47
3.8.4入侵报警系统功能 47
3.8.5系统设备功能及参数 47
3.8.6系统技术指标 51
3.9门禁控制系统 51
3.9.1系统需求 51
3.9.2需求分析 52
第四章 一卡通管理系统 54
4.1系统概述 54
4.2用户需求分析及设备指标要求 55
4.3速通门系统技术要求 55
4.4系统设计原则 56
4.4速通门通道 61
4.4.1速通门产品其它优势介绍 65
4.4.2产品性能指标 66
4.4.3OBE速通门控制系统 67
4.4.4OBE速通门其它功能 72
第五章 系统供电设计 74
5.1电源设计 74
5.2供配电方式 74
5.3开关设备 75
5.4市电配电柜 75
第六章 机房环境及动力设备集中监控各个子系统 76
6.1配电系统 76
6.2UPS监测系统 76
6.3视频门禁对讲系统 77
第七章 管线敷设及信号传输方式 79
第八章 系统的防雷与接地 80
8.1直击雷的防护 80
8.2感应雷的防护 80
8.3机房内的电源防护 80
8.4中控室里控制台所有金属机箱以及所有电器的防雷 80
8.5机房的接地网安装 81
第九章 质量保证措施 83
9.1系统联合设计 83
9.2细化并规范设计图纸 83
9.3管道与配电部分规范施工与验收 83
9.4供货渠道严格管理 83
第十章系统培训计划与售后服务 85
10.1系统培训及安排 85
10.2培训组织实施与管理 86
10.3培训承诺 86
10.4主要系统集中培训计划 86
10.5售后服务 87

第一章 总体概述
1.1工程概况
1.2工程建设目标
1）安全
大厦的网络化、电子化和信息化，是安全防范的强有力措施，使安全防范的水平大大提高。
为建筑内人员提供人身、财产安全保障。
保证建筑内的所有机电设备的正常运行。
2）舒适
智能建筑的主要任务就是以人为本，应用目前最先进的高科技手段为使用者提供舒适的环境。
为内部使用者提供舒适、便捷的工作环境。
3）高效
从系统集成的观点出发，使信息资源能得到充分、快速的应用，应用目前最先进的高科技手段为大厦高效运服务。
现代化的通讯手段与办公条件。
满足内部各部门之间和与外部互通信息，实现信息资源共享的需要。
使用者能及时了解资讯信息。
使用者能及时得到相关服务。
为管理者提供称业管理手段。
4）节能
在保证实现系统功能，保证系统先进性、可靠性、扩展性的基础上，尽量降低系统的运营成本、节省人力的使用，做到物美价廉。
延长设备使用寿命。
节省能源。
节省人员。
提高设备利用率。
1.3工程建设指导思想
XXXX系统工程按照高规模、高起点、科学性、先进性、和实用性相结合的原则进行统一规划设计。整个智能化系统应具有数字化、网络化、系统集成化和可扩展性，将安全管理、出入口控制系统、电子巡更系统、访客系统、安防监控系统、系统集成管理、机房工程等有机地结合起来，组成一套完整的、高科技的智能化系统。各个子系统既能独立完成各自的功能，又能实现部分相与联动功能。
基于上述指导思想：整个智能化系统的设计就遵循以下原则：
1、安全可靠性
系统设计中应根据其功能、重要性等分别采用冗余、容错等技术，确保系统的长期稳定运行；对系统主要的信息实行自动备份，以保证系统的异常情况的补救，并设有系统自动恢复机制。
2、先进性
从系统集成的观点出发，使信息资源能得到充分、快速的应用，应用目前最先进的高科技手段为大厦高效运营加载信息网络服务。
系统在保证稳定可靠的前提下,采用数字化、网络化技术，与新材料、新设备、新能源相结合，体现的主题。
3、成熟性
选用技术上成熟的、具有发展后劲的国际名牌产品。最大限度地满足大厦现在和未来发展的需求，确保实用可靠。
4、开放性
考虑到信息技术的飞速发展，在今后一个相当长时期内仍能满足使用要求，系统的设计应遵循开放式原则，便于升级、换代，随着技术的发展，系统可得到不断的完善和提高。
5、扩展性
本系统在设计时考虑了大厦现在应用以及今后的可能扩展和系统的扩容，充分保护系统的投资；应用软件具备一定的开放性，设置扩展接口；系统的设计、开发将采用分布对象技术和方法，以达到系统的合理性、可扩充性和可维护性。
6、标准化
选用的设备应符合国际国内通用标准、以便在不同厂家、不同类型的产品之间实现互联。
7、集成性
充分考虑大厦弱电系统各子系统的集成，以便实现集中管理、监测和分散控制，达到信息共享。
8、经济性
在保证实现系统功能，保证系统先进性、可靠性、扩展性的基础上，尽量降低系统的成本造价，做到物美价廉。
9、简便性
系统应满足操作简便，凡与用户交互的界面均具有汉字显示，不必要求使用者有专业的计算机知识，就能使管理人员方便的使用。
针对以上设计原则和建设目标，进行系统设计时，应充分考虑了当前技术发展的潮流，并紧密结合我国的实际情况，尤其是充分了解了业主需求，一切以先进、实用、可靠、满足用户需求为本。
1.4系统设计原则和依据
XXXX系统总体设计原则是：
技术先进、经济合理、适用可靠。在此基础上选用主流技术，成熟产品，使系统具有可实施性、先进性、稳定性和可扩展性，从而达到信息、资源和任务的共享，使整个大厦的各种设施都能在电脑的管理之下有条不紊、高效地运行，为工作人员创造一个方便、快速、高效的工作环境。严格遵守国家有关规定和ISO、ITU-T、IEEE等国际组织颁布的有关标准，按照总体设计、分步实施的原则，将计算机、安全管理、办公自动化和楼宇自动化等技术集成起来，通过楼内信息通讯网络，把各种应用功能组织成为一个统一体，并为今后系统功能的扩展留有充分发展余地，具有更好的前瞻性和扩展性。
建筑设计图纸及需求文件
1、《民用建筑电气设计规范》 JGJ/T16/92
2、《建筑物防雷设计规范》 GB50057-94(2000版)
3、《智能建筑设计规范》GB/T50314-2000
4、《智能建筑设计标准》GB/T50314-2006
5、《民用闭路监视电视系统工程技术规范》GB50198-94
6、《安全防范工程技术规范》GB50348-2004
7、《视频安防监控系统工程设计规范》GB50395-2007
8、《出入口控制系统工程设计规范》GB50396-2007
9、《入侵报警系统工程设计规范》GB50394-2007
10、《综合布线工程设计规范》GB50311-2007
11、《综合布线工程验收规范》 GB50312-2007
12、《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000
13、《电子计算机机房设计规范》GB50174-93
1.5工程实施控制
1.5.1确保工程质量
XXXXX系统工程要求质量达到优良标准。我公司制定“九大管理，九大措施”，加强工程管理，提高工程质量，加快工程进度，达到质量要求。工程设计合理、先进，符合国家和行业设计标准、规范，符合城市规划。工程施工符合国家和行业施工技术规范及有关技术标准要求，质量（包括土建和设备安装）优良，达到国内同类型工程先进水平。建设单位已经对工程进行验收。工程竣工后经过一年以上的使用检验，没有质量问题和隐患。
1.5.2系统集成保证
XXXXXX系统的复杂性是本工程施工组织设计重要性的关键所在。专业不通，施工队伍不同，工程工期均不相同，对工程的质量和进度的管理提出很高的要求。尤其是弱电系统，如何达到系统的互融互连，更是整个工程成败的关键。
我公司将加强对“成本、进度、质量”的控制，加强对“材料、人员”的管理，加强“甲方、监理、设计院、施工方”的协调工作，即做好“三控、两管、一协调”。
作为弱电系统的承建方，在完成各子系统的集成任务时，最根本的就是要保证将各子系统集成在一起，使得各子系统的各种软硬件平台、网络平台、数据库平台等按照业主的要求组织成为一个满足业主功能需要的完整的智能建筑管理系统。我公司能够保证做到以下几点：
1、功能的保证
在完成系统集成任务时，最根本的就是保证将工程所定购的各种软、硬件平台、网络平台、数据库平台等，按照工程需求组织成为一个满足用户功能需要的完整的系统，并应同时考虑人员、组织系统、工作方式等社会因素的集成。
2、技术的保证
为保证用户的功能集成，任务能够顺利完成，就需要有足够保证。这就要求在技术上要有智能、数据库、计算机、应用软件系统以及工程施工技术等各方面的技术能力和集成能力。
3、产品的保证
智能建筑上所使用的产品成千上万种，产品集成能力主要体现在能够在这些产品中优化选择出经济实用、技术先进、规范标准的硬件与软件产品，即是主流的技术，成熟的产品。
4、软件的保证
管理软件的建立将有助于大厦提高计算机整体应用水平、加快文件处理速度，提高大厦的管理效率。它的运转情况将对以后的信息化建设产生直接影响。由于这套系统的覆盖面设计大厦内部每一位员工，而大厦内人员的计算机水平有高有低，所以该系统不仅功能要完善，而且操作要简单，要做到易学，易用。
管理软件设计时要从行文规则、用户习惯、操作简便性等多方面因素进行综合考虑，总体策划。这就要求开发商具有丰富的开发经验，对类似大厦应用需求了如指掌，对系统实现所涉及的关键技术有深入研究，有一支训练有素、检验丰富的开发、实施队伍，并实际参与过类似项目的设计、开发、推广、实施、维护等全过程，这样才能保证系统能够顺利实施。
5、工程的保证
智能建筑包含的系统多、技术含量高，工程内容、种类十分复杂，施工队伍来自不同单位，各子系统、各工种的工程进度互有先后、并迭，工作内容互为条件、基础。我们将从工程的总体出发，对各子系统的施工内容、工程进度进行统一的优化组织来予以安排，实现智能建筑工程的集成化管理。
1.6系统总体框架
XXXXXXXXXX系统工程将以先进、成熟的信息技术、控制技术和管理与决策手段为依托，建成一个智能化的大厦。智能化的核心是数字化、网络化、信息化。我们将结合业主需求，针对中国农业银行办公南楼构造一个统一的信息平台，它包括网络平台、物理平台和功能平台，以实现各应用子系统的统一监控和管理。基于成熟、先进、实用的原则，把构成智能化建筑的弱电各子系统，由各自独立分离的设备、功能和信息集成一个相互关联、完整和协调的集成化系统，使系统信息高度的共享和合理的分配。
XXXXXXXXXXXXXX系统工程设计方案共分为N个部分：
1.7方案技术特色
1.7.1统一集成的操作平台
集成并不是若干子系统硬件的简单堆积，而是通过支持系统的应用软件将各子系统有机结合而成的一个统一体。通过集成可以使各子系统之间发生数据交换，产生联动，通过集成可以对各子系统进行集中管理，通过集成可以简化用户操作，使管理变得简单。
我们在设计安防系统集成时，对网络与安防各子系统的通讯接口进行二次开发，实现系统对各子系统的通讯，将办公楼内的所有设备监控子系统集成为一个综合的系统，集中在中央监控室的计算机或者是网络上的个人计算机上进行全面的监控管理。在此基础上，建立大厦综合管理和信息服务系统。
这个系统不仅是要对整个大厦内所有设备资源和运行状态进行监测，记录和管理，而且要对大厦内的各种公共服务设施，通讯系统，办公自动化系统等进行综合集成管理。即构成一个集成智能大厦的自动化管理系统。
举一个例子，当烟感探测器发现某处有火灾时，安防报警系统将情况反映到管理中心，并请求管理中心进行联动，根据情况：管理中心的值班人员马上到达现场，指挥安全系统开放某些局部区域以便灭火人员往来、紧急提高要害区域的安全工作、指挥楼宇自动化系统将有关电梯下到首层、切断某些局部区域的供电、检查供水情况、指示正在进行的重要通信绕过火灾区，改用别的路径等等。
整个系统具有系统安全性高、流程配置灵活、用户界面美观、操作方便、系统扩充性好等特点。办公自动化技术的应用与发展，将使办公活动向着数字化、电子化发展，最终实现无纸办公。
1.7.2 统一管理的布线系统
XXXXXXXXXXX系统工程的子系统比较多，如果各个系统分离，必将造成整个弱电系统的混乱，以及各个系统之间的重复建设，浪费投资。我们设计将各个子系统通过统一的敷设方式联结起来，整个布线结构条理清晰，便于施工、便于管理、便于维护。其中包括：视频安防、出入口控制、入侵报警、电子巡更、访客系统等全部需要布线的弱电系统。
过去的布线方法是将各种各样设施的布线分别进行设计和施工，如电话系统、消防、安全报警系统、能源管理系统等都是独立进行的。一座自动化程度较高的大楼内，各种线路如麻，拉线时在墙上打洞，在室外挖沟，真可谓“填填挖挖挖挖填，修修补补补补修”，不但造成难以管理，布线成本高，而且功能不足，不适应形势发展的需要。统一管理的布线就是针对这些缺点而采取的标准化措施，实现了统一材料、统一设计、统一布线、统一安装施工，使结构清晰，便于集中管理和维护。
布线系统中便于扩充，节约费用，提高了系统的可靠性。星形结构布线方式既提高了设备的工作能力又便于用户扩充。传统布线使用的线材比综合布线的线材便宜，但在统一布线情况下，统一安排线路走向和统一施工可减少使用大楼的空间，美观大方。

第二章 安全管理系统
2.1设计概述
2.1.1系统概述
本系统采用统一的通信平台和管理软件，实现对视频安防监控、出入口控制、入侵报警、电子巡更和停车库管理等系统进行自动化管理和监控。安全管理系统的故障应不影响各子系统的运行，某一子系统的故障应不影响其它子系统的运行。安防中心设置紧急报警装置，留有向接处警中心联网的通讯接口。安防管理软件应可设置不同的工作模式，方便地实现工作日、节假日、昼夜不同时间段等的布防、撤防功能。重点部位采用智能分析技术，具有智能化视频动态侦测和隐私区域遮蔽等功能，在确保无漏报的情况下，降低误报。
2.2设备技术指标要求
1、为保证安全管理系统能够进行顺利完成集成工作，各个子系统提供软件及模块接口。
2、安全管理系统应采用安防综合管控平台，主要技术要求如下：
（1）安防综合管控平台组成
安防综合管控平台产品主要由两个部件组成：客户端和管控服务端。在本项目中配置1台客户端和1台管控服务端。
客户端负责防区图显示，报警信息、实时视频、历史视频、人员出入、车辆出入的信息监控、报警处理、后台管理配置以及报表查询显示等。
管控服务端负责安防设备信息采集、命令响应、报警流程处理、统计分析等。可以根据具体需求由用户设置为上级管控中心和下级管控中心，上级管控中心除了具有下级管控中心的功能外，还负责向下级管控中心进行远程巡查、下发指令、远程查看实时视频和历史视频等，同时还可以要求下级管控中心将指定的实时告警信息和历史日志信息上报给上级。下级管控中心主动将重要的报警信息上传给上级管控中心。
（2）安防综合管控平台工作方式
安防综合管控平台采用集中管理的分布式安防监控模式，管控中心服务端完成整个分布式安防综合管控平台的信息采集、命令响应、预案自动处理。客户端实时展现管控中心服务端采集的信息，实现友好方便的人机互动。
管控中心服务端安装在监控中心的高性能稳定的服务器上。它负责与所有的安防硬件设备进行通讯，采集设备信号、发送设备控制命令，实现报警联动预案处理，是整个系统的大脑核心。
客户端可根据需要安装到不同的机器上，查看、配置管理安防系统，处理安防事件。
（3）安防综合管控平台主要功能
安防综合管控平台是一个安全防范综合管理监控平台系统。它整合现有的安防硬件设备，规范标准化信息，统一的设备管理和灵活的预案定制, 采用了当今众多安全、可靠、先进的安防技术的基于网络的安防系统集成平台。该系统集流媒体音视频处理、网络虚拟（数字）矩阵、网络存储、、磁盘Raid（独立冗余磁盘阵列）、门禁、号牌识别、指纹、红外报警、激光报警、震动电缆等设备信号信息采集及集中控制管理功能、采用XML Web services 、面向服务SOA体系架构等先进技术于一体，具备了稳定系统架构，良好的可扩展性、高内聚、低耦合、以及更为强大先进的管理功能，为防护区域安全提供了的更加安全、可靠、稳定、先进的系统平台。主要功能要求如下（但不限于）：
u 音视频实时监控回放
Ø 利用视频服务器实现本地、远程图像实时的监控。
Ø 利用视频服务器实现本地、远程历史图像的查询回放。
Ø 兼容多种不同厂家和型号的视频设备。
Ø 按照多级展现视频设备，可托拽打开本地或远程下级的视频，实现任意摄像头实时视频的组合显示。
Ø 历史视频的查询和回放
u 流媒体服务
提供流媒体服务，用于管控中心多客户端复用相同现场图像的流媒体转发管理和支持多级流媒体转发管理和调度，支持网关管理，降低网络带宽和设备负荷，满足低带宽下视频实时传输的需要。
u 本级安防态势图
以本地安全态势图的形式，提供对防护区域的全面安全防护，减轻工作人员的劳动强度。系统进行以报警为中心的防护区域安全状态、设备工作状态的全面监控。对报警信号实行分类、分级管理，执行完整、规范的报警信号处置流程，正确引导值班人员果断应对异常事件。
u 下级安全态势图监控
以下级安全态势图的形式，提供对下级防护区域安全状态以及设备工作状态的全面监控。执行完整、规范的安全状态报警处置流程，果断应对下级的异常事件。形成多级管理机制。
u 安全状态信息标准化
安全状态信息是指把防区或防护目标的安全状况抽象化（图形化）为计算机系统能够识别、处理的信息，用以标明防区或防护目标的安全/发生不安全风险/发生安全突发事件等不同的安全状态信息，及标明系统设备或软件运行状态的信息。实现安全状态信息和设备运行状态的自动、直接显示，能够改变传统技防工程依赖值班人员连续观察屏幕图像确认安全状态的工作机制。
以网络为依托，实现紧急报警和安全状态信息的透明传输和规范及时上报处理，通过对紧急报警信号和安全状况信息的网络化处理，实现上级对下级安全态势情况的直接掌握和了解，提高重点防护目标整体防护水平。
u 本地电子巡查
建立巡逻检查记录；对重要防护目标提供自动、手动方式的电子安全巡逻检查，预防出现安全漏洞。
u 权限管理
对系统访问对象进行身份与资源捆绑式访问授权管理，依据系统设定的访问对象授权，控制其对系统功能调用与资源访问的范围和操作优先权级别。通过身份认证核定访问对象的使用合法性，按照用户授权范围，控制其对技防系统的功能操作与资源访问。对未通过身份认证的对象，禁止其对技防系统的访问操作。
支持端口与MAC地址绑定，即可通过手工设置方式，使每个端口只与指定的若干MAC地址相连通，从而提高网络的安全性。采用802.1X认证协议，合法用户接入时，该端口打开；而非法用户接入或没有用户接入时，则该端口处于关闭状态。通过该认证协议结合MAC地址绑定技术可提高网络访问的安全性。
建立一套安全有效的人员、数据、视频等的分级授权管理机制。严格执行安全管理规定，与安防相关的各类信息按照规定，进行严格的人员分级授权管理。
系统提供权限控制下的视频监控功能，具有视频查看、控制、录制、回放、查询等功能。对重点业务主要操作过程进行实时监控录像，为管理部门检查监督业务制度落实情况提供技术手段。
u 远程安全检查功能
实现上级对所属下级的重点防护目标和值班情况进行随时、真实的远程安全检查功能，加大上级行对下级行安全检查的广度、频度和力度，保证安全规章制度的严格执行。
u 交接班电子化管理功能
按照用户要求，进行交接班的完整的记录；提供上级领导对交接班的查询、统计功能。
u 大屏监控
可方便灵活的配置大屏的不同输出。按照需求可分为：
u 正常：主要输出重点监控点视频。
u 报警：主要输出报警的关联视频。
u 轮巡：主要定时轮巡输出多个视频点。充分利用现有的大屏实现安防监控。
u 人员出入监控
门禁设备提供人员进出信息，可随时监控人员进出情况，防止非法人员，或重点区域的未授权人员的非法闯入，并可随时追踪人员出入轨迹，实现区域人员的统计和分析。
u 车辆出入监控
号牌设备提供车辆进出信息，可随时监控车辆进出情况，防止非法车辆，或重点区域的未授权车辆的非法闯入，并可随时追踪车辆出入轨迹，实现区域车辆的统计和分析。
u 访客预约
可根据访客的预约时间、车牌、人员身份证授权人员车辆进出的区域，便于外来人员、车辆的进出管理。
u 海量数据备份与恢复
提供海量音视频数据的迁移、备份和恢复功能。用于集中存储环境下按照平台软件设定的计划、策略执行高可靠性的图像集中存储、备份、检索和回放管理.支持补录，支持报警集中存储和重要事件集中备份管理。
u 事件分析查询统计
提供报警事件、设备故障事件、人员出入事件、车辆出入事件的历史查询、统计分析，为领导提供安防决策。
u 支持系统自身安全审计
为了加强平台自身的安全保障，安防综合管控平台对管理员所进行各种操作均有记载，并提供了查询接口。通过查询系统日志，可以了解在指定的时间内谁曾经启停过报警设备，谁修改过报警的参数，系统采用哪个级别的预案，特权管理员对其他管理员做过的管理操作，管理员对日志的转储、删除、压缩，设备是否有非正常终止的情况等等信息。通过这些信息用户可以对系统的使用情况了如指掌，有助于用户的分析与决策。
u 在线升级功能
通过多级架构，安防综合管控平台自身可以完成客户端和管控服务端的在线升级工作。
3、安防综合管控平台与总行已有安防平台软件一致或兼容，能够接入总行原有平台软件。

第三章 综合安防系统
3.1系统概述
XXXXXXXXXXXXX是一座由多个智能化系统组成的办公大楼，它不同于一般企业的办公楼或写字楼，是国家高级金融机构，内部的各个部门于国于民都具有特殊的重要作用，所以，中国农业银行办公南楼安防系统，除了一般意义的保安防盗要求，更应该考虑到它的特殊性。本系统是大楼的警戒系统，该系统对大楼的每一层的走廊、地下室、重要的办公室、仓库、大楼的外围周边进行全方位的监视和报警探测，完成大楼的警戒任务。
XXXXXXXXXXXXXXX系统按照整体纵深防护的指导思想进行部署设计。应综合设置如下子系统：
视频监控系统、防入侵报警系统、出入口控制系统、电子巡更等系统。并要求对其进行集成（对讲系统除外）达到高度集成的安保自动化系统。
本系统设一个总控中心（位于：南楼首层监控中心）
安全防范系统对防止意外事件的发生具有重要的现实意义。工程建设好是最终实行“预防为主，防打结合”的战略决策，确保整个大楼安全的有力措施。
3.2系统需求
根据大楼的建筑特点和区域分布，分析研究大楼的人流特点，突出重点和要害部位，预测各种环境下可能出现的各种一般犯罪、暴力犯罪以及突发性灾害发生的可能及处理、解救方案，力争通过监控、报警、门禁等技防手段，将可能发生的犯罪及灾害，做到及早发现、及早解决。
系统设计考虑以下有关需求：
1) 应用计算机集中控制管理功能，通过统一的通信平台实现安防各子系统的联网和统一管理与监控。
2) 应用智能化系统集成技术，实现与其他智能化系统的集成.
3) 应具有入侵报警与闭路监控和照明联动，门禁与消防报警联动的功能。
4) 数据库应具有相应的信息处理及控制管理能力，具有相应的容量，资料应完整并且便于查询。
5) 安防管理系统的应用软件应先进、成熟，能在人机交互的操作系统环境下运行，具有简体中文图形界面；安防管理系统应能根据用户要求进行二次开发，满足用户使用要求。
6) 设备选用应充分考虑系统的冗余度和今后可扩容的能力。
7) 安防系统中使用的所有设备、器材均应符合国家或行业有关标准的要求。系统应具有自身安全管理和权限控制功能。
8) 系统应具有报警与图像信号显示和声音的复核、信息存储、系统自检等功能。
9) 报警信号、电视监控图像信号应该做到同步自动切换，同时也可手动任意切换。报警信号显示屏的信号显示应能指出报警现场的位置。报警监控装置应显示、记录、贮存所有的报警信息、图像信息，随时打印，并可以按照需求对报警图像资料进行现场编辑制作，便于为领导及相关部门提供现场录像资料。
10）应留有多个数据输入、输出接口应能连接安防各子系统管理计算机。应留有向公安报警中心联网的通信接口。应能连接上位计算机，实现与其他智能化系统的集成。
11）安防应采用集中供电方式，在监控中心设置UPS不间断电源（后备时间2小时）和总配电柜，各弱电间设置楼层配电箱，分别为安防系统机房和现场设备供电。并提供UPS电源、总配电柜和楼层配电箱。
视频安防监控系统：以周边防范区域、公共防范区域、重点防范部位为空间防范设计准则，利用数字多媒体技术、计算机图像处理技术，全面实现24小时全天候实时监视；并利用数字视频录像及存储技术，对不法事件及时发现和提供取证查询记录。同时具有报警联动、图像复合功能。
防盗报警系统：根据国家安全防范的管理要求和环境条件，依据总体纵深防护和局部纵深防护的原则，分别设置周界防护、内外区域或空间防护、重点目标防护系统。实行多层次、多方位、多种手段的防范。以实现纵深防护体系的要求。利用先进的传感器技术，通过在相应部位设置不同类型的探测器，及时发现入侵等犯罪行为并报警，同时联动视频监控系统、照明回路，进行声音图像复核。有效防止非法犯罪。从而达到布设合理、防范严密，杜绝“漏报区”，最大限度地减少“误报警”。
出入口控制系统：利用先进的IC卡技术，通过在办公室、会议室机房、重要仓库等等设置读卡器和电控锁设备，对于具有不同权限的持卡人进入不同的区域，进行分区、分时严格控制。并与监控系统和防盗报警系统实行联动。使安全防范更严密。与楼宇照明控制联动，便于下班断电后，加班人员可刷卡开启相应电源送电。同时与停车场管理和就餐消费系统实现一卡通管理。
电子巡查系统：利用门禁系统软件的巡更模块，通过软件设置部分读卡器既有门禁功能，又有巡更功能。并设置相应的巡更路线，用来记录管理保安人员巡逻情况。
3.3总体设计需求
系统设计需考虑以下有关需求：
1) 应用计算机集中控制管理功能，通过统一的通信平台实现安防各子系统的联网和统一管理与监控。
2) 应用智能化系统集成技术，实现与其他智能化系统的集成。
3) 系统具有入侵报警与视频监控联动，门禁与消防报警联动的功能以及门禁与楼宇自控联动功能。
4) 数据库应具有相应的信息处理及控制管理能力，具有相应的容量，资料应完整并且便于查询。
5) 安防管理系统的应用软件应先进、成熟，能在人机交互的操作系统环境下运行，具有简体中文图形界面；安防管理系统应能根据用户要求进行二次开发，满足用户使用要求。
6) 设备选用应充分考虑系统的冗余度和今后可扩容的能力。
7) 安防系统中使用的所有设备、器材均应符合国家或行业有关标准的要求。系统应具有自身安全管理和权限控制功能。
8) 系统应具有报警与图像信号显示的复核、信息存储、系统自检等功能。
9) 报警信号、视频监控图像信号应该做到同步自动切换，同时也可手动任意切换。报警信号显示屏的信号显示应能指出报警现场的位置。报警监控装置应显示、记录、贮存所有的报警信息、图像信息，随时打印，并可以按照需求对报警图像资料进行现场编辑制作，便于为领导及相关部门提供现场录像资料。
10) 应留有多个数据输入、输出接口应能连接安防各子系统管理计算机。应留有向公安报警中心联网的通信接口。应能连接上位计算机，实现与其他智能化系统的集成。
11) 安防应采用集中供电方式，在监控中心设置UPS不间断电源（后备时间2小时）和总配电柜，各弱电间设置楼层配电箱，分别为安防系统机房和现场设备供电。
3.4设计依据
1. 《安全防范工程技术规范》GB50348-2004
2. 《安全防范工程程序与要求》GA/T75-1994
3. 《安全防范系统通用图表符号》GA/T74-2000
4. 《安全防范工程费用概预算编制办法》GA/T70-1994
5. 《安全防范系统验收规则》GA 308-2001
6. 《视频安防监控系统技术要求》GA/T367-2001
7. 《入侵报警系统技术要求》GA/T368-2001
8. 《出入口控制系统技术要求》GA/T394-2002
9. 《黑白可视对讲系统》GA/T269-2001
10.《楼宇对讲电控防盗门通用技术条件》GA/T72-1994
11.《民用建筑电气设计规范》JGJ/16-1992
12.《民用闭路监视系统工程技术规范》GB/50198-1994
13.《智能建筑设计标准》GB/T50314-2000
3.5设计依据
XXXXXXXXX系统工程的设计在满足建设方对大楼智能化和信息化建设需求的同时，必须遵循国家有关标准、规范要求，针对办公楼的具体要求，做到安全可靠、方便使用、技术先进和经济合理。系统设计与设备配置遵循结构化、规范化、模块化、标准化的原则，保证系统的先进性、实用性和合理的性能价格比。使整个系统具有高度“稳定性、集成性和合理性”。
根据XXXXXXX的特殊性和安全防范工程技术规范要求，安防系统应遵循“设备先进、技术完备、功能齐全、配置合理、节约资金”的原则进行设计。
1、先进性
安防系统以数字化、网络化、智能化为基本需求原则，采用国际或国内先进、成熟的技术，使系统可靠、实用。要充分考虑农业银行办公南楼的特殊性，力求最大程度地为管理者提供方便。着眼于未来几年安防设备和技术的发展，在功能上和性能上要有一定的超前性。
2、稳定性
满足系统的稳定性、可靠性、维修性与维护保障性要求，使用的设备必须符合国家法规和现行相关标准的要求，并经检验或认证合格。系统能对各个子系统运行状态进行监测和必要的控制，对现场监测进行自动检测，能提供可靠的监测资料。同时提供产品的厂家必须通过ISO9000认证，为国际国内知名品牌，在国内外有广泛的应用，在中国有厂家所设的维修维护中心。因此，主要设备选择定型产品、并具有一定应用成功的实例，以确保系统具有较高的稳定性。
3、可操控性
安防系统是技防和人防的统一，先进的技术必须通过人的掌握才能真正发挥作用。安防系统必须通过先进的多媒体信息技术和计算机网络技术，将各种资源和手段通过统一的操作界面提供给值班、管理人员使用与控制。
4、可扩展性
系统应具有良好的兼容性、扩展性。系统的设计应该为今后的升级和扩展留有空间。系统的配置应采用先进而成熟的技术、可靠而适用的设备。整体大框架的构成、系统的接口和相应的系统设备应留有充足的可扩充余地。
5、技防、物防、人防相结合，探测、延迟、反应相协调。
6、满足防护的纵深性、均衡性、抗易损性要求
系统可对各个子系统进行必要的优化集成，实现统一管理，满足整体防御的功能要求。
7、满足系统的安全性、电磁兼容性要求
系统采取集中供电方式，信号线与电源线隔离，以防干扰。系统具有较好的兼容性，能进行系统之间的良好通信；能方便地实现系统功能的扩展和系统扩容。
8、高性价比
满足系统的经济性、适用性要求。系统应具有良好的性能价格比。
3.6系统集成
XXXXXXXXXXXXXXX系统由视频监控系统、入侵报警系统、出入口控制系统、电子巡查系统、访客系统等5个子系统组成。系统组成如下图1所示：

安全防范系统

视频安防监控统
入侵报
