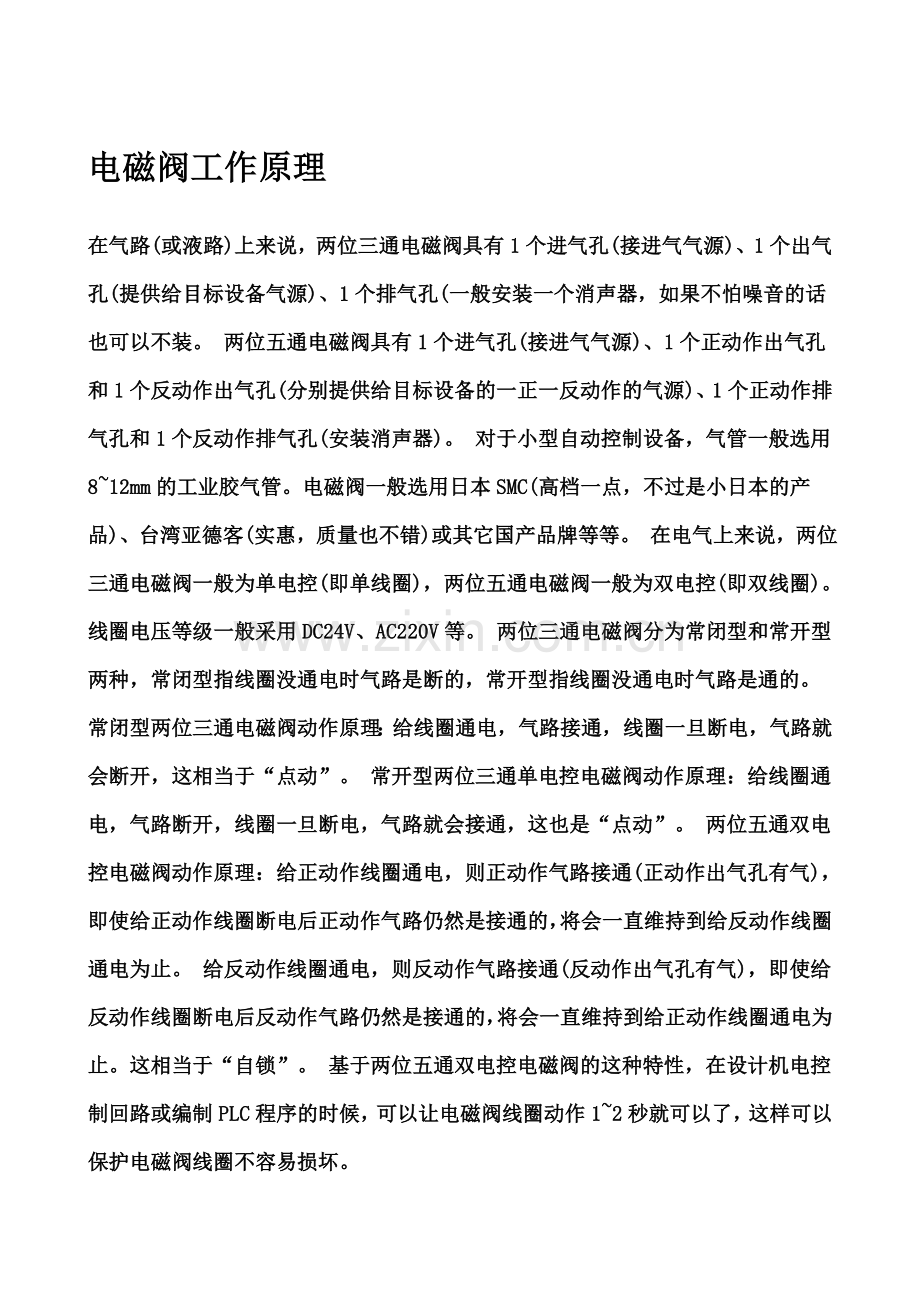

电磁阀工作原理
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
A 单电控原理图
单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制
阀芯的运动，达到控制阀的开闭!

动作示意图
右侧的线圈得电，左侧弹簧压缩

右侧的线圈失电，左侧弹簧伸出

B.双电控原理
       双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时
可以保持阀芯不动，称为有记忆功能的阀。

右侧失电，左侧得电

右侧得电，左侧失电
