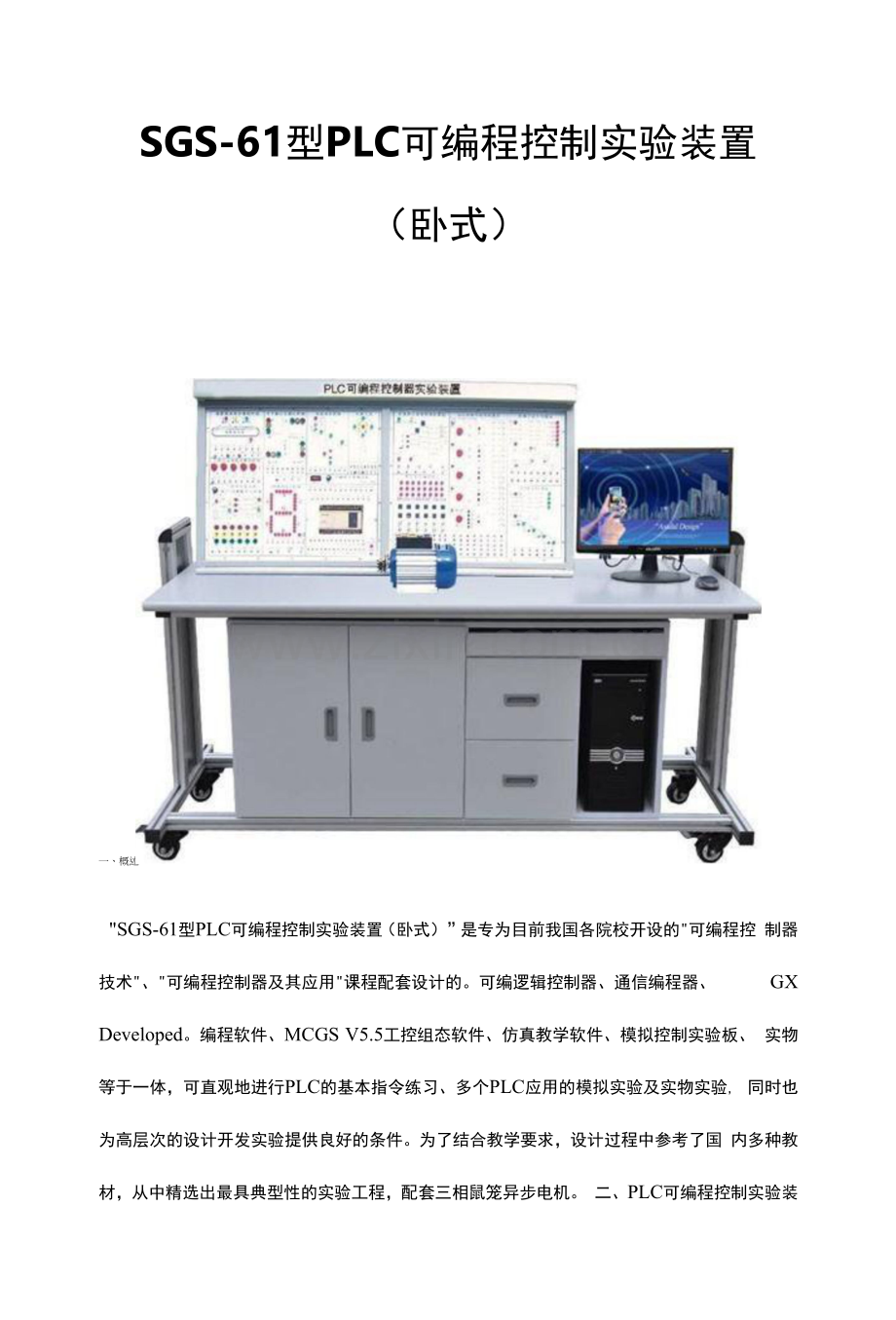

SGS-61型PLC可编程控制实验装置
（卧式）

一、概述
"SGS-61型PLC可编程控制实验装置（卧式）”是专为目前我国各院校开设的"可编程控 制器技术"、"可编程控制器及其应用"课程配套设计的。可编逻辑控制器、通信编程器、 GX Developed。编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板、 实物等于一体，可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验, 同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国 内多种教材，从中精选出最具典型性的实验工程，配套三相鼠笼异步电机。 二、PLC可编程控制实验装置特点1、可靠性、灵活性强提供实验所需的+24V直流电源，设计时将容易损坏的功能及对学生 没有技能要求的线路直接接好，保证设备的可靠性。设有过压保护电路，当电源电压超过了 主机所能承受的范围，即自动报警并切断电源，使主机不会因承受过高的电源电压而导致损 坏。还设有电流型漏电保护器充分保证人身平安。学生可充分利用面板上的资源进行实验, 灵活方便。
2、直观性强面板布局合理、图线清晰清楚，板上印有必需的文字说明，在保证接线正确、 编制程序无误的情况下，只要细心地操作，就能形象、直观地显示程序执行的过程和结果, 从而检验编程的正确性。
3、采用先进、易用的PLC配备日本三菱FX1N-40MR型可编程控制器(用户也可选择其 他品牌控制器，价格另仪)。
4、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教 学效果好的组态棒图，进行实验动态跟踪教学。
三、技术性能1、输入电源：三相四线〜380V±10% 50Hz
2、工作环境：温度-10℃〜+4CTC相对湿度＜85%(25。(2)海拔＜ 4000m3、装置容量：＜250VA
4、重量:80Kg5、外形尺寸:117x73xl30cm3
四、基本实验工程.可编程控制器的基本指令编程练习
1 . LED数码显示控制.装配流水线的模拟控制
2 .天塔之光模拟控制.步进电机运动控制（实物）
3 .直线运动控制系统.运料小车控制模拟
4 .十字路口交通灯控制.四层电梯控制系统的模拟
5 .三相鼠笼式异步电动机点动控制和自锁控制（实物）.三相鼠笼式异步电动机联锁正反转控制（实物）
6 .三相鼠笼式异步电动机带延时正反转控制（实物）.三相鼠笼式异步电动机星/三角（Y/a ）换接起动控制（实物）
7 .水塔水位的控制模拟.装配流水线的模拟控制
8 .液体混合装置控制的模拟.机械手动作的模拟
9 .传送带的模拟.自动配料系统控制的模拟
10 .轧钢机控制系统模拟.邮件分拣系统模拟
11 .自动售货机的模拟控制.加工中心的模拟控制MCGS组态棒图实验教学
12 .利用已编辑好的组态棒图，对以上任何实验进行动态跟踪实验教学。
13 .针对实验工程的具体要求，学生自行编辑组态棒图，进行教学实验。
