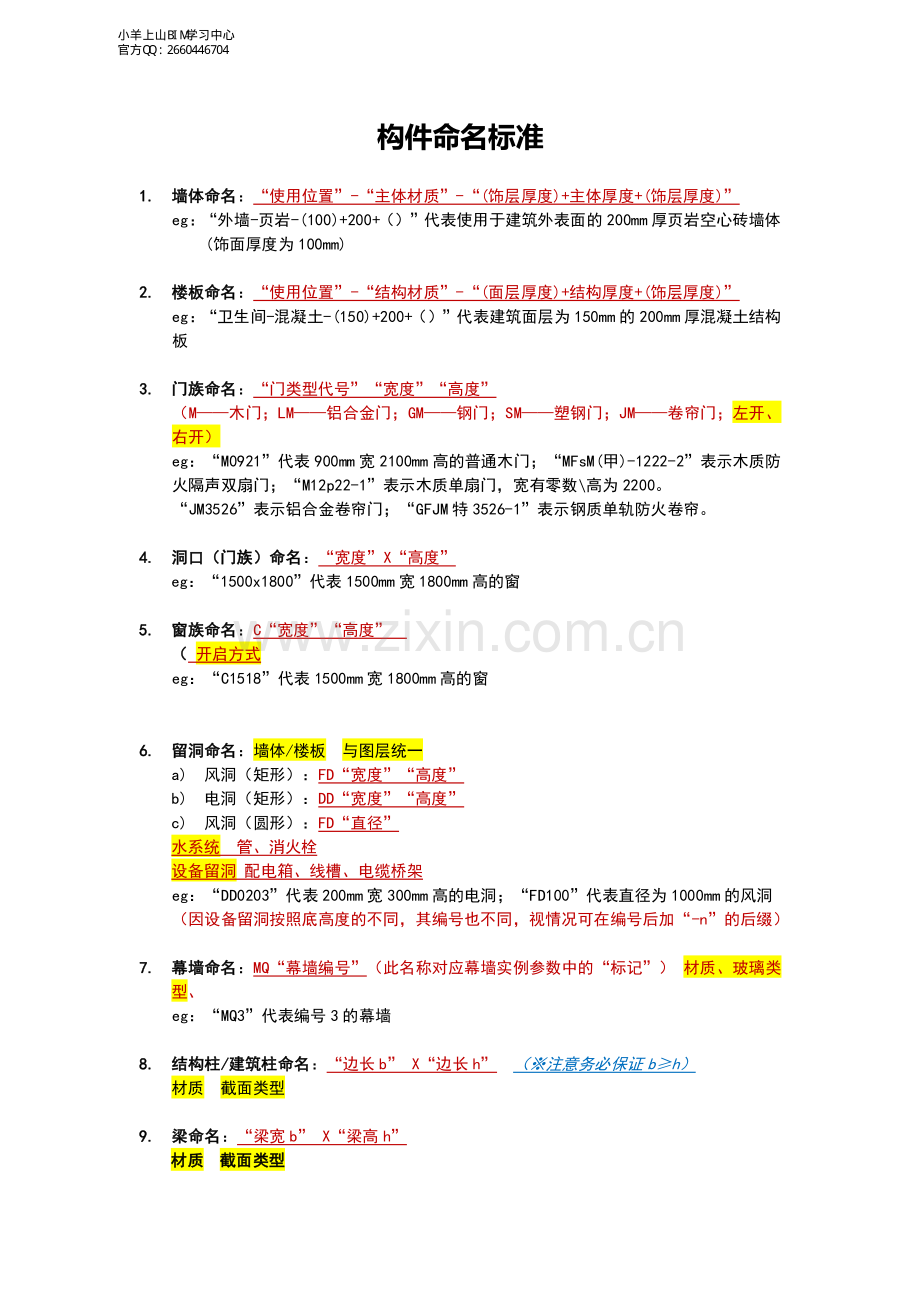

构件命名标准 1.1.墙体命名墙体命名：“使用位置”-“主体材质”-“(饰层厚度)+主体厚度+(饰层厚度)”eg：“外墙-页岩-(100)+200+（）”代表使用于建筑外表面的 200mm 厚页岩空心砖墙体(饰面厚度为 100mm)2.2.楼板命名楼板命名：“使用位置”-“结构材质”-“(面层厚度)+结构厚度+(饰层厚度)”eg：“卫生间-混凝土-(150)+200+（）”代表建筑面层为 150mm 的 200mm 厚混凝土结构板 3.3.门族命名门族命名：“门类型代号”“宽度”“高度”（M木门；LM铝合金门；GM钢门；SM塑钢门；JM卷帘门；左开、右开）eg：“M0921”代表 900mm 宽 2100mm 高的普通木门；“MFsM(甲)-1222-2”表示木质防火隔声双扇门；“M12p22-1”表示木质单扇门，宽有零数高为 2200。“JM3526”表示铝合金卷帘门；“GFJM 特 3526-1”表示钢质单轨防火卷帘。4.4.洞口（门族）命名洞口（门族）命名：“宽度”X“高度”eg：“1500 x1800”代表 1500mm 宽 1800mm 高的窗 5.5.窗族命名窗族命名：C“宽度”“高度”（开启方式 eg：“C1518”代表 1500mm 宽 1800mm 高的窗 6.6.留洞命名留洞命名：墙体/楼板 与图层统一 a)风洞（矩形）：FD“宽度”“高度”b)电洞（矩形）：DD“宽度”“高度”c)风洞（圆形）：FD“直径”水系统 管、消火栓 设备留洞 配电箱、线槽、电缆桥架 eg：“DD0203”代表 200mm 宽 300mm 高的电洞；“FD100”代表直径为 1000mm 的风洞（因设备留洞按照底高度的不同，其编号也不同，视情况可在编号后加“-n”的后缀）7.7.幕墙命名幕墙命名：MQ“幕墙编号”（此名称对应幕墙实例参数中的“标记”）材质、玻璃类型、eg：“MQ3”代表编号 3 的幕墙 8.8.结构柱/建筑柱命名结构柱/建筑柱命名：“边长 b”X“边长 h”（注意务必保证 bh）材质 截面类型 9.9.梁命名梁命名：“梁宽 b”X“梁高 h”材质 截面类型 材质 截面类型 小羊上山BIM学习中心 官方QQ：2660446704 10.10.线型命名线型命名：“线宽笔号”-“线样式”-“颜色”eg：“02-实线-紫”代表 2 号笔宽的紫色实线 11.11.字体命名字体命名：“字高”-“字体样式”-“宽度系数”eg：“3.5-仿宋-0.7”代表 3.5mm 字高的仿宋字体，字体宽度系数是 0.7 小羊上山BIM学习中心 官方QQ：2660446704
