多 功 能 恒 温 水 壶

维 修 手 册

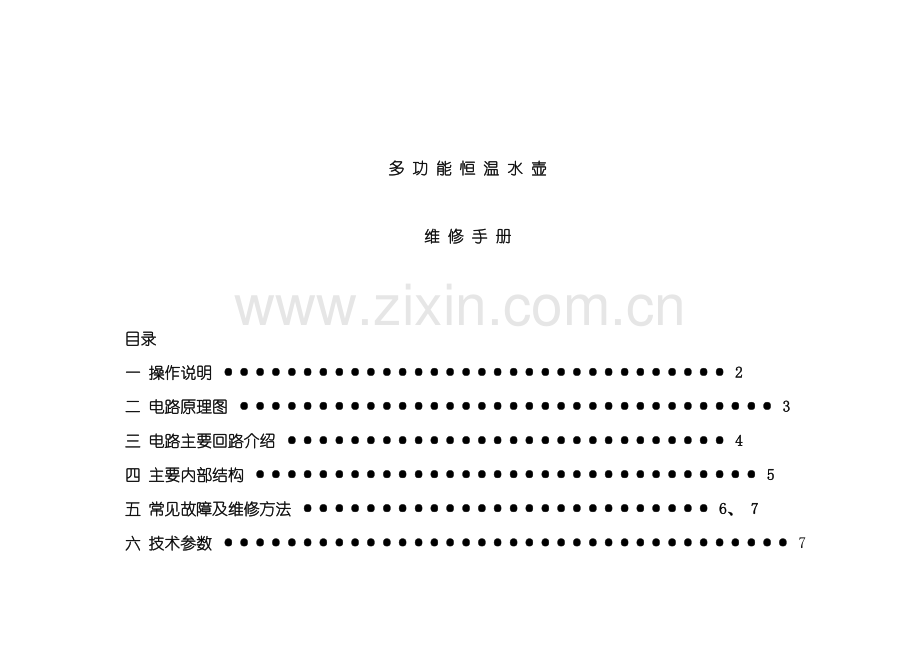

目录
一 操作说明 ································ 2
二 电路原理图 ·································· 3
三 电路主要回路介绍 ···························· 4
四 主要内部结构 ································ 5
五 常见故障及维修方法 ·························· 6、 7
六 技术参数 ···································· 7

一 操作说明

1　开/关机
　 1) 接通电源后按”开/关”键进入待机状态, 液晶屏背光灯全亮;
　 2) 在任何工作状态下按”开/关”键, 整机停止工作, 液晶与背光熄灭。
2 煮沸功能
1) 在待机状态下, 往调奶壶里倒入300ml～1200ml清水( 注意每次水量在最低与最高水位线之间) , 按下”煮沸”键, 液晶屏”煮沸”字样亮起, 进入煮沸工作过程, 水开后( 自动20S延时除氯并鸣叫提示) 自动降温至默认恒温点或设置恒温点, 之后一直在该恒温点保持恒温。
2) 在煮沸工作过程, 随时按下”煮沸”键, 暂停煮沸功能。
3) 按”煮沸”键后, 若需设置新恒温点, 可直接按” ”或” ”进行恒温点模式选择( 分45℃、 50℃、 55℃、 60℃、 65℃、 70℃、 75℃、 80℃、 85℃九档) , 这样水开后将按新设置的恒温点进行恒温。
3 恒温功能
如想快速取得调奶所需的恒温水, 可直接将凉开水或饮用水倒入调奶壶, 执行该功能。
1) 在待机状态下, 往调奶壶里倒入300ml～1200ml凉开水或饮用水( 注意每次水量在最低与最高水位线之间) , 按下”恒温”键, 液晶屏”恒温”字样亮起, 进入恒温工作过程, 到达默认恒温点或设置恒温点后鸣叫提示, 之后一直在该恒温点保持恒温。
2) 在恒温工作过程, 随时按下”恒温”键, 暂停恒温功能。
3) 按”恒温”键后, 若需设置新恒温点, 可直接按” ”或” ”进行恒温点模式选择( 分45℃、 50℃、 55℃、 60℃、 65℃、 70℃、 75℃、 80℃、 85℃九档) , 这样水到达恒温点后, 将按新设置的恒温点进行恒温。

二 电路原理图

三 电路主要回路介绍
1．电源电压电路: 交流220V经阻容降压后桥式整流为直流, 再经稳压滤波在5V左右; 整个电路共有交流220V、 直流5V二组电压输出。此部分电路元器件容易出现插反、 烧坏、 短路等情况, 其中阻容降压对元器件性能要求较高, 元器件不稳定会造成整个电路出现难以查找的故障; 有一点要注意, 当检测到电路中没有5V输出时, 除此部分电路可能有故障外, 整个电路中使用到5V的电路如出现短路情况也会造成电压输出异常。
2．按键输入电路: 电路由电阻R12－R16和按键SW1～SW5组成, 每按一次给单片机输入一个低电压触发信号。按键的使用寿命较短, 使用频率高、 温度影响都会使按键提前失灵。
3．探温电路: 主要依靠热敏电阻T－NTC探温, 温度变化影响其阻值的变化, 再转换为电信号传给单片机。热敏电阻T－NTC封藏在水壶底部, 直接探查水温。
4．背光控制电路: 单片机直接控制背光的亮与灭。背光灯的生产工艺不成熟, 造成导脚易断、 灯与板粘接不牢、 灯易烧坏等情况。
5．显示控制电路: 单片机直接驱动液晶屏显示所要显示的内容。液晶屏管脚较细, 焊接时容易短路, 经常出现缺划、 无显示等情况。
6．声音控制电路: 单片机经过控制三极管VT的导通与截止来控制蜂鸣器的发声与否。蜂鸣器是较容易出现故障的元器件, 但叫声异常有可能是其它电路出现故障引起电压不稳而造成的。
7．发热盘控制电路: 交流220V电压L极经过热熔断器FUSE、 温控器、 可控硅、 发热盘回到N极; 单片机利用光电耦合器U1控制可控硅SCR导通与截止来控制发热盘的加热与否: 热熔断器在过压、 过流、 温度过高时会自动熔断以保护整个电路; 温控器起到保护发热盘的作用, 当发热盘表面温度达到125℃时温控器断开电压, 不再加热, 表面温度降到95℃时温控器导通, 继续给发热盘供电。工作在高温状态对各元器件的性能要求较高。

四　主要内部结构

五 常见故障及维修方法
序号
故障现象
故障分析
维修方法
备注
1
壶体离开炉体一段时间后自动关机
1.本机具有壶体离开炉体2分钟自动关闭功能
1.重新选择功能键( 煮沸或恒温)
详看说明书
2
开机无反应( 无功率或功率很小)
1.一般开机无反应都是电源电压电路故障所导致, 可重点检查此部分电路元器件是否有损坏、 插反、 插错、 短路、 虚焊等　
2.单片机HT46R065损坏无输出或输出不全　
3.其它使用到直流5V的电路是否有短路等异常　
4.输入电源是否有交流220V
5.发热盘控制电路是否异常
1.检查各元器件, 试更换　
2.检查HT46R065各脚输出, 试更换　
3.检查各路电路的电压, 元器件是否有问题, 试更换　
4.检查是插头电源线、 压线帽问题还是市电问题
5.检查连线、 元件是否接错接反或损坏( 注意U1)

3.
液晶屏显示异常( 如缺划)
1.液晶屏虚焊、 短路或损坏
2.电源电压不稳定　
3.单片机HT46R065控制出错
4.装配时焊偏
1.检查液晶屏输入, 有异常试更换　
2.检查电压的稳定性
3.检查HT46R065控制信号是否出错, 试更换
4.重焊矫正

4
背光异常
1.检查工作电压是否正常　
2.检查R6是否异常　
3.检查背光板是否不良　　　
4.检查HT46R065有无输出控制信号
1.供电电压如无5V则应检查电源电压电路
2.元器件如有异常试更换
3.背光板是否虚焊、 断路、 脱落、 无遮光板, 补焊或更换
4.如无输出控制信号则更换

5
电源灯偏或不亮
1.装配时焊偏或烧坏
2.检查HT46R065有无输出控制信号
3.电阻R4及电路是否异常
1.重焊矫正或更换
2.如无输出控制信号则更换
3.如有异常试更换

6
发热盘不加热
1.检查发热盘控制电路工作电压、 各元器件是否异常
2.控制电路接线是否接错、 接反
3.单片机HT46R47是否有发出控制信号
1.如工作电压异常则检查电源电压电路部分; 各元器件如有虚焊、 插反、 短路等则重插好补焊, 如有损坏则更换
2.重新连接线路, 如有损坏则更换
3.如无输出控制信号则更换

7
声音异常
1.检查是否有稳定5V工作电压
2.检查声音控制电路各元器件是否异常
3.单片机HT46R065是否有发出控制信号
1.如工作电压不正常, 则应重点检查电源电压电路
2.各元器件如有虚焊、 插反、 用错、 短路等则重插好补焊, 如有损坏则更换( 特别注意蜂鸣器)
3.如无输出控制信号则更换

8
水烧不开
1.检查主机烧水位置是否在风口上, 附近温差剧烈或大气压强不适合烧开水
2.探温电路各元器件是否异常( 显示温度不正常)
3.发热盘控制/加热电路是否异常
4.检查二路输出电压是否异常
1.移至合适的地方烧水　
2.各元器件如有虚焊、 插反、 用错、 短路、 断路等则重插好补焊, 如有损坏则更换
3.检查两处电路各元器件如有虚焊、 插反、 短路、 断路等则重插好补焊, 如有损坏则更换
4.如有异常则应检查电源电压电路, 各元器件如有虚焊、 插反、 用错、 短路等则重插好补焊, 如有损坏则更换

9
显示”E1”
1.如故障1
2.耦合器接触不良
3.探温电路出现异常
1.重新选择功能
2.检查弹片是否变形、 氧化沾染灰尘, 试更换
3.检查各元器件是否异常, 连接线是否断开, 重点检查T－NTC是否断路, 试更换

10
按键异常
1.全部按键无反应
2.个别按键失灵
3.按键卡死或按不到
1.检查工作电压是否正常; 死机现象应考虑更换HT46R065
2.试更换按键
3.如按键没问题则调校电路板的高度

11
插上电源自动加热或加热不停
1.检查发热盘控制电路和探温电路是否异常
1.检查各元器件是否短路烧坏

12
功能转换异常
1.检查电源电压电路是否异常
2.检查单片机是否异常
1.各元器件如有虚焊、 插反、 用错、 短路等则重插好补焊, 如有损坏则更换
2.检查各路输出是否异常, 试更换HT46R065

13
调奶壶漏水
1. T密封圈( 圆型) 与锁紧圈没锁好
1.重新锁好或更换

六 技术参数
输入电压: AC220V 50Hz
额定功率: 800W
使用环境: 温度5～39℃, 湿度≤85%( 海拔1000米以下)
额定容量: 1.2L
执行标准: GB4706.1、 GB4706.19
